SPL-24シリーズ

PoEスプリッタ

moxa-spl-24-series-image-1-(1).jpg | Moxa

特徴および利点

  • IEEE 802.3af対応、PoEデバイスから電力とデータを分離
  • 最大出力電力12.95 W(24 VDC)をサポート
  • 短絡保護機能に対応した電源出力
  • -40~75℃の動作温度範囲(-Tモデル)
  • DINレールマウント機能

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

PoEの主なメリットは、標準イーサネットCAT5ケーブルを使用してデータおよび電源をイーサネット対応デバイスに供給できることです。MoxaのSPL-24スプリッタは、受電デバイス(PD)の役割を果たし、インジェクタからイーサネットデバイスに電力をスプリット(分割)します。Moxaのデバイスを使用した場合、電力およびデータの両方を電源装置(PSE)から最大100 m(328フィート)まで送ることができます。

動作温度は、標準モデルで0~60°C(32~140°F)、広温度モデルで-40~75°C(-40~167°F)になります。また、頑丈なハードウェアは、これらのデバイスが要求の厳しい産業用アプリケーションで使用された場合でも確実に動作することを意味します。

  • 10/100BaseT(X) Ports (RJ45 connector)

    1
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • PoE Ports (PD), 10/100BaseT(X), RJ45 Connector

    1
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • Standards

    IEEE 802.3af for PoE
    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)

  • Operating Voltage

    44 to 75 VDC (PoE)

  • Overload Current Protection

    Supported

  • Output Voltage Rating

    24 VDC

  • Output Power Rating

    12.95 W (max.)

  • Connection

    1 removable 3-contact terminal block(s)

  • Dimensions

    24.9 x 100 x 86.2 mm (0.98 x 3.93 x 3.39 in)

  • Installation

    DIN-rail mounting

  • IP Rating

    IP30

  • Weight

    95 g (0.21 lb)

  • Operating Temperature

    SPL-24: 0 to 60°C (32 to 140°F)
    SPL-24-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Signal: 2 kV
    IEC 61000-4-5 Surge: Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Maritime

    DNV-GL, ABS, LR, NK

  • Vibration

    IEC 60068-2-6

  • Time

    5,104,703 hrs

  • Standards

    MIL-HDBK-217F

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for SPL-24 Series
2.2 MB
QIG (クイックインストールガイド) 英語 v6.2 2021年5月5日 2021年5月5日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
SPL-24シリーズデータシート
3.2 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日
2D CAD for SPL-24
513.5 KB
2D CAD 英語 2018年1月19日 2018年1月19日

利用可能なモデル (2)

画像を表示
バッグに追加

SPL-24シリーズ

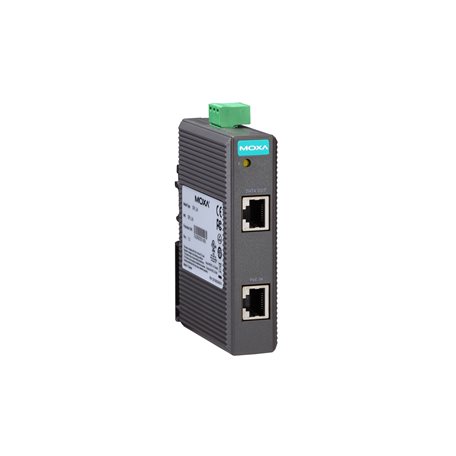

SPL-24
