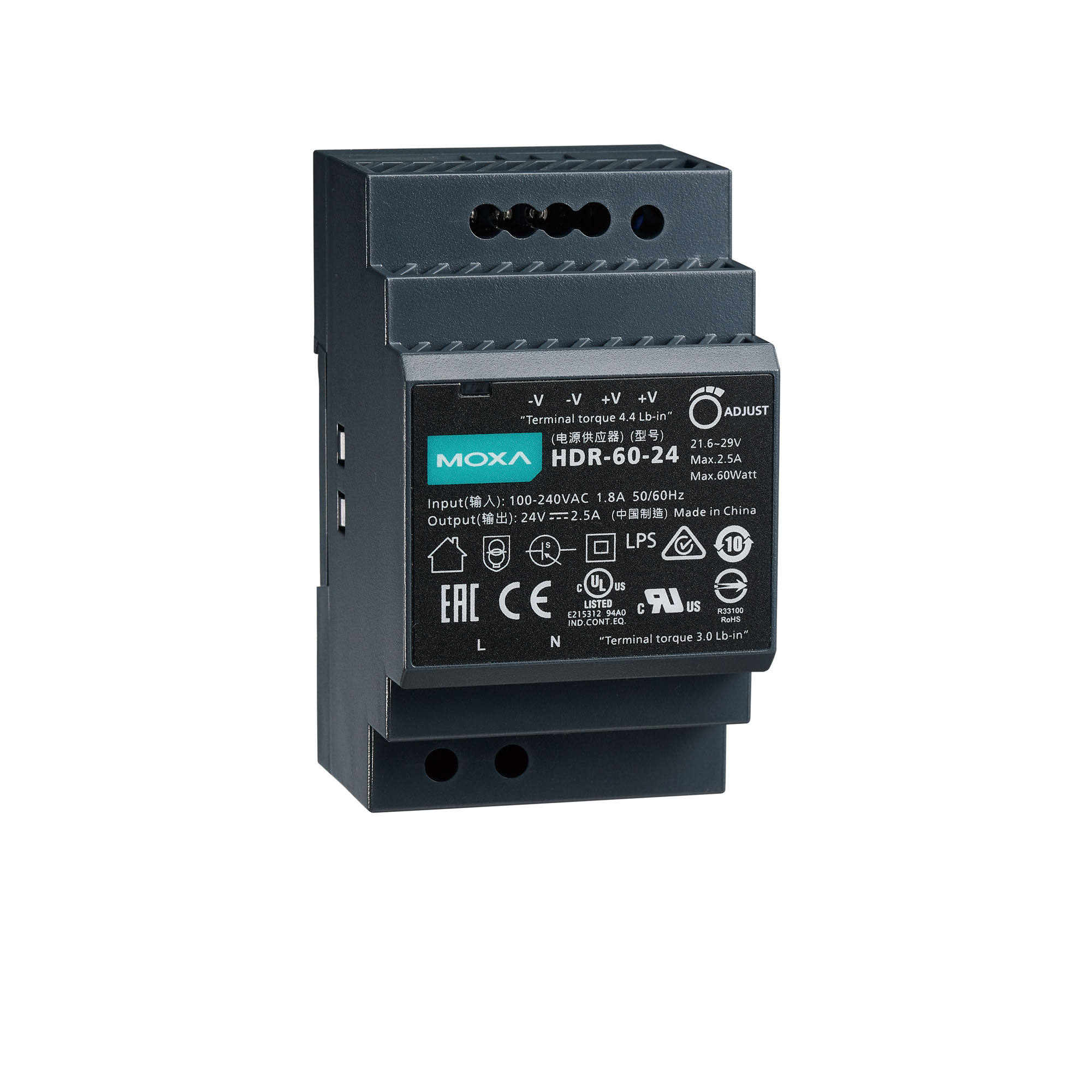

HDR電源シリーズ

60 ワットの小型のフォームファクタ電源(DINレールマウント製品用)

moxa-hdr-power-supply-series-image-(1).jpg | Moxa

機能と特長

  • DINレールマウント電源
  • キャビネットの取り付けに最適な小型のフォームファクタ
  • ユニバーサルAC電源入力
  • 高出力の変換効率

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-eac-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

HDR-60-24電源シリーズは、産業用途向けに特別に設計されています。小型フォームファクタなので、限られたスペースへの設置に最適で、デバイスは-30~70°Cで動作するように作られています。デバイスはプラスチック製筐体で、85~264 VACのAC入力範囲をサポートし、欧州連合が高調波電流を規制するために使用するEN 61000-3-2規格に準拠しています。さらに、デバイスには過負荷保護のための定電流モードが装備されています。



  • Wattage

    60 W

  • Voltage

    24 VDC

  • Current Rating

    0 to 2.5 A

  • Ripple and Noise

    150 mVp-p

  • Voltage Adjustment Range

    21.6 to 29 VDC

  • Setup/Rise Time at Full Load

    500 ms, 50 ms at 230 VAC
    500 ms, 50 ms at 115 VAC

  • Typical Hold Up Time at Full Load

    30 ms at 230 VAC
    12 ms at 115 VAC

  • Voltage Range

    100 to 240 VAC (50 to 60 Hz)
    120 to 370 VDC

  • Typical Efficiency

    90%

  • Typical Current

    0.8 A @ 230 VAC, 1.2 A @ 115 VAC

  • Inrush Current (cold start)

    60 A @ 230 VAC, 30 A @ 115 VAC

  • Rated Output Power

    105 to 160%

  • Protection Type

    Constant current limiting, recovers automatically after fault condition is removed

  • Overvoltage Range

    30 to 36 V

  • Protection Type

    Shut down operating voltage, repower on to recover

  • Housing

    Plastic

  • Dimensions

    52.5 x 90 x 54.5 mm (2.07 x 3.54 x 2.15 in)

  • Weight

    230 g (0.5 lb)

  • Operating Temperature

    -30 to 70°C (-22 to 158°F)

  • Max. Operating Temperature at Full Load

    45°C (113°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    20 to 90% (non-condensing)

  • Safety

    UL 508
    EN 62368-1
    UL 62368-1
    IEC 62368-1

  • EMC

    EN 55032/35
    EN 61000-3-2 Class A
    EN 61000-3-3
    EN IEC 61204-3
    EN IEC 61000-6-2

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV
    IEC 61000-4-5 Surge: Power: 4 kV
    IEC 61000-4-6 CS: 0.15 kHz to 80 MHz: 10 Vrms
    IEC 61000-4-8 PFMF: 30 A/m
    IEC 61000-4-11

  • Time

    927,560 hrs

  • Standards

    MIL-HDBK-217F

サポートドキュメント

名前 種類 言語 バージョン リリース日
Declaration of Conformity for HDR-60-24
300.0 KB
宣言書 英語 v1.0 2024年6月3日 2024年6月3日
HDR電源シリーズデータシート
3.8 MB
データシート 日本語 v1.4 2023年8月16日 2023年8月16日
QIG for HDR Power Supply Series
201.0 KB
QIG (クイックインストールガイド) 英語 v1.2 2021年6月1日 2021年6月1日

利用可能なモデル (1)

画像を表示
moxa-hdr-60-24-image.jpg | MoxaHDR-60-24
Input Voltage85 to 264 VAC
47 to 63 Hz
120 to 370 VDC
Wattage60 W
Weight (Packaged)267 g (0.59 lb)
Package Dimensions58 x 98 x 66 mm
(2.23 x 3.86 x 2.60 in)
