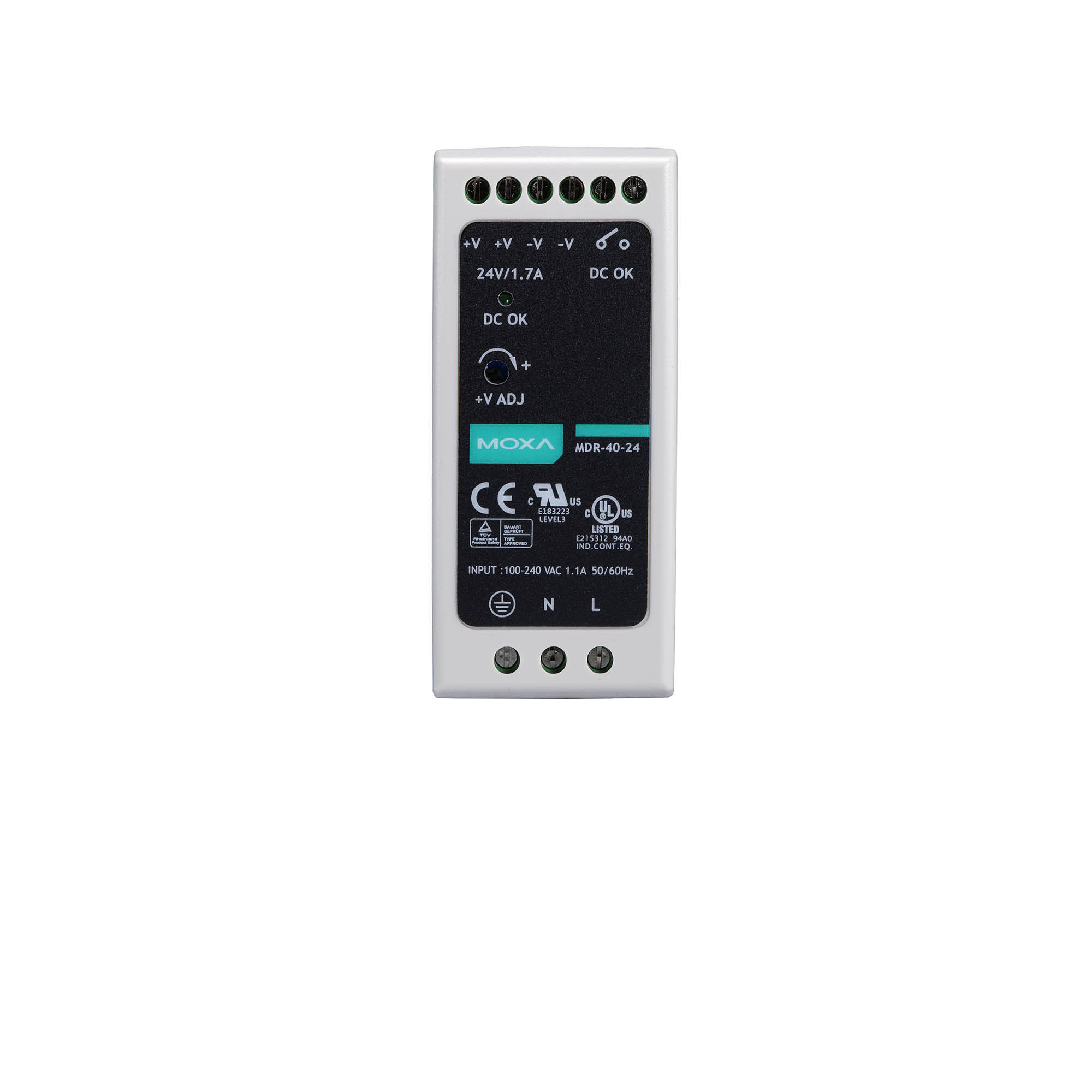

MDR電源シリーズ

24 VDC電源(DINレールマウント製品用)

moxa-mdr-power-supply-series-image-(1).jpg | Moxa

特徴および利点

  • 高突入電流保護
  • 24 VDCの電源出力
  • -動作温度範囲-20~70°C
  • 85~264 VACまたは120~370 VDC入力

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MDR電源装置シリーズは、115 VACで30 A、230 VACで60 Aの突入電流保護をサポートします。このシリーズは-20~70°Cの動作温度範囲と3年間の保証を備えており、過酷な環境での動作に適しています。また、MDRシリーズは、100%全負荷バーンインテストに合格しており、UL/CUL認証(リスト掲載)、TÜV/CB認証、CEマークを取得しています。24 VDCの出力で40~60 Wの出力定格で利用可能なモデルもあります。

  • Wattage

    MDR-40-24: 40 W
    MDR-60-24: 60 W

  • Voltage

    24 VDC

  • Current Rating

    MDR-40-24: 0 to 1.7 A
    MDR-60-24: 0 to 2.5 A

  • Ripple and Noise

    150 mVp-p

  • Voltage Adjustment Range

    24 to 30 VDC

  • Setup/Rise Time at Full Load

    500 ms, 30 ms at 115 VAC
    500 ms, 30 ms at 230 VAC

  • Typical Hold Up Time at Full Load

    20 ms at 115 VAC
    50 ms at 230 VAC

  • Voltage Range

    85 to 264 VAC (47 to 63 Hz)
    120 to 370 VDC

  • Typical Efficiency

    88%

  • Typical Current

    MDR-40-24: 0.7 A @ 230 VAC, 1.1 A @ 115 VAC
    MDR-60-24: 1.0 A @ 230 VAC, 1.8 A @ 115 VAC

  • Typical Current (cold start)

    60 A @ 230 VAC, 30 A @ 115 VAC

  • Rated Output Power

    105 to 150%

  • Protection Type

    Constant current limiting, recovers automatically after fault condition is removed

  • Over-Voltage Range

    31.2 to 36 V

  • Protection Type

    Shut down operating voltage, repower on to recover

  • Dimensions

    40 x 90 x 100 mm (1.57 x 3.54 x 3.94 in)

  • Weight

    MDR-40-24: 260 g (0.57 lb)
    MDR-60-24: 280 g (0.62 lb)

  • Operating Temperature

    -20 to 70°C (-4 to 158°F)

  • Max. Operating Temperature at Full Load

    MDR-40-24: 60°C
    MDR-60-24: 55°C

  • Ambient Relative Humidity

    20 to 90% (non-condensing)

  • EMC

    EN 50082-2, EN 55022 Class B, EN 61000-3-2 Class A, ENV 50204

  • Safety

    EN 60950-1

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
MDR電源シリーズデータシート
2.8 MB
データシート 日本語 v1.1 2020年2月27日 2020年2月27日
QIG for MDR Power Supply Series
143.3 KB
QIG (クイックインストールガイド) 英語 v1.1 2016年9月19日 2016年9月19日

利用可能なモデル (2)

画像を表示
moxa-mdr-40-24-image.jpg | MoxaMDR-40-24moxa-mdr-60-24-image.jpg | MoxaMDR-60-24
Input Voltage85 to 264 VAC
120 to 370 VDC
85 to 264 VAC
120 to 370 VDC
Output Voltage24 VDC24 VDC
Output Wattage40 W60 W
Operating Temp.-20 to 70°C-20 to 70°C
見積りに追加バッグを見る見積りに追加バッグを見る
バッグに追加

MDR電源シリーズ

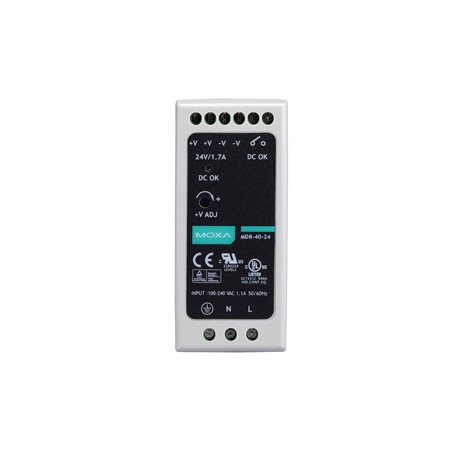

MDR-40-24

moxa-mdr-40-24-image.jpg | Moxa

Buy online from our distributors

MDR電源シリーズ

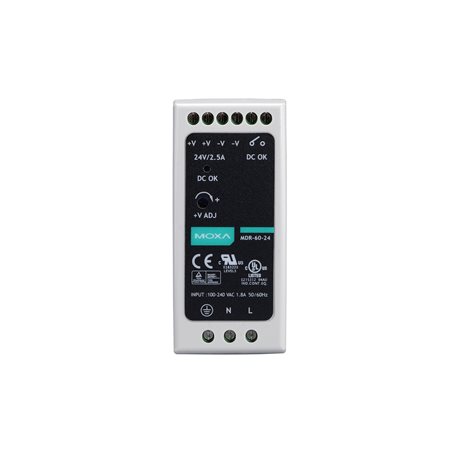

MDR-60-24
