NDR電源シリーズ

120/240 W小型フォームファクタ電源（DINレールマウント製品用）

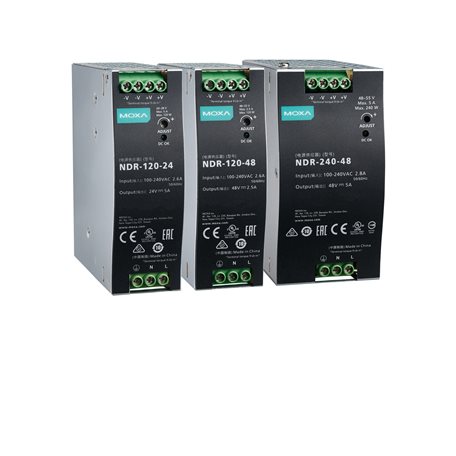

moxa-ndr-power-supply-series-image-(1).jpg | Moxa

機能と特長

  • DINレールマウント電源
  • キャビネットの設置に最適なスリムフォームファクタ
  • ユニバーサルAC電源
  • 高い電力変換効率

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-eac-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

DINレール電源のNDRシリーズは、産業用アプリケーションでの使用向けに特別に設計されています。40～63 mmのスリムフォームファクタにより、キャビネットなどの狭い場所に電源を簡単に設置できます。-20～70°Cの広範囲動作温度は、それらが過酷な環境で動作できることを意味します。これらのデバイスは金属製筐体、90 VAC～264 VACのAC入力範囲を備え、EN 61000-3-2規格に準拠しています。 さらに、これらの電源は過電流保護を提供するために定電流モードを備えています。

  • Wattage

    NDR-120-24: 120 W
    NDR-120-48: 120 W
    NDR-240-48: 240 W

  • Voltage

    NDR-120-24: 24 VDC
    NDR-120-48: 48 VDC
    NDR-240-48: 48 VDC

  • Current Rating

    NDR-120-24: 0 to 5 A
    NDR-120-48: 0 to 2.5 A
    NDR-240-48: 0 to 5 A

  • Ripple and Noise

    NDR-120-24: 120 mVp-p
    NDR-120-48: 150 mVp-p
    NDR-240-48: 150 mVp-p

  • Voltage Adjustment Range

    NDR-120-24: 24 to 28 VDC
    NDR-120-48: 48 to 55 VDC
    NDR-240-48: 48 to 55 VDC

  • Setup/Rise Time at Full Load

    NDR-120-24: 2500 ms, 60 ms at 115 VAC
    NDR-120-24: 1200 ms, 60 ms at 230 VAC
    NDR-120-48: 2500 ms, 60 ms at 115 VAC
    NDR-120-48: 1200 ms, 60 ms at 230 VAC
    NDR-240-48: 3000 ms, 100 ms at 115 VAC
    NDR-240-48: 1500 ms, 100 ms at 230 VAC

  • Typical Hold Up Time at Full Load

    NDR-120-24: 10 ms at 115 VAC
    NDR-120-24: 16 ms at 230 VAC
    NDR-120-48: 10 ms at 115 VAC
    NDR-120-48: 16 ms at 230 VAC
    NDR-240-48: 22 ms at 115 VAC
    NDR-240-48: 28 ms at 230 VAC

  • Typical Efficiency

    NDR-120-24: 88%
    NDR-120-48: 89%
    NDR-240-48: 90%

  • Typical Current

    NDR-120-24: 1.3 A @ 230 VAC, 2.25 A @ 115 VAC
    NDR-120-48: 1.3 A @ 230 VAC, 2.25 A @ 115 VAC
    NDR-240-48: 1.3 A @ 230 VAC, 2.5 A @ 115 VAC

  • Voltage Range

    90 to 264 VAC (47 to 63 Hz)
    127 to 370 VDC

  • Inrush Current (cold start)

    35 A @ 230 VAC, 20 A @ 115 VAC

  • Rated Output Power

    105 to 160%

  • Protection Type

    Constant current limiting, recovers automatically after fault condition is removed

  • Over-Voltage Range

    NDR-120-24: 29 to 33 V
    NDR-120-48: 56 to 65 V
    NDR-240-48: 56 to 65 V

  • Protection Type

    Shut down operating voltage, repower on to recover

  • Housing

    Metal

  • Dimensions

    NDR-120-24: 123.75 x 125.20 x 40 mm (4.87 x 4.93 x 1.57 in)
    NDR-120-48: 123.75 x 125.20 x 40 mm (4.87 x 4.93 x 1.57 in)
    NDR-240-48: 127.81 x 123.75 x 63 mm (5.03 x 4.87 x 2.48 in)

  • Weight

    NDR-120-24: 500 g (1.10 lb)
    NDR-120-48: 500 g (1.10 lb)
    NDR-240-48: 900 g (1.98 lb)

  • Operating Temperature

    -20 to 70°C (-4 to 158°F)

  • Storage Temperature

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    20 to 95% (non-condensing)

  • Max. Operating Temperature at Full Load

    NDR-120-48: 45°C (113°F)
    NDR-120-24: 45°C (113°F)
    NDR-240-48: 50°C (122°F)

  • Safety

    UL 508, EN 62368-1, IEC 62368-1

  • EMC

    EN 55032/24, EN 61000-3-2 Class A, EN 61000-3-3

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Standards

    MIL-HDBK-217F

  • Time

    NDR-120-24: 453,334 hrs
    NDR-120-48: 453,334 hrs
    NDR-240-48: 230,206 hrs

サポートドキュメント

フィルター

すべて データシート QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
QIG for NDR Power Supply Series
648.3 KB 		QIG (クイックインストールガイド) 英語 v1.2 2024年6月12日 2024年6月12日
NDR電源シリーズデータシート
3.8 MB 		データシート 日本語 v1.1 2020年4月7日 2020年4月7日

利用可能なモデル (3)

画像を表示
比較
moxa-ndr-120-24-image.jpg | MoxaNDR-120-24
比較

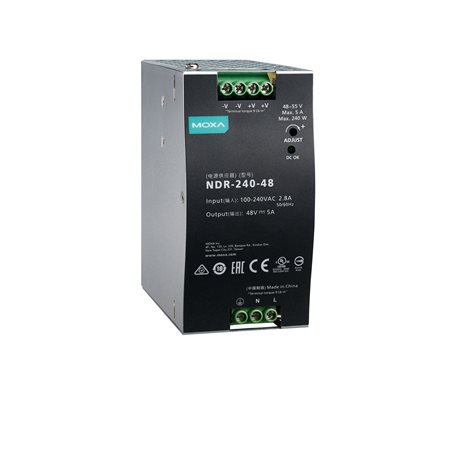

moxa-ndr-240-48-image.jpg | MoxaNDR-240-48
比較

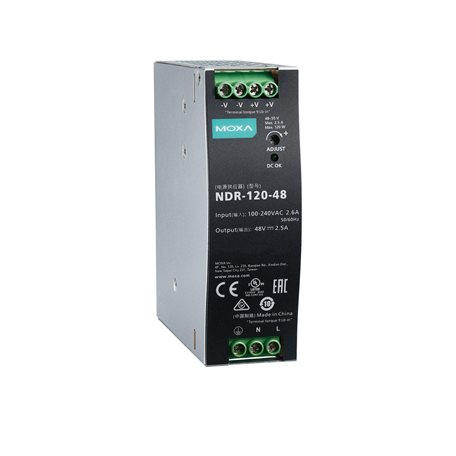

moxa-ndr-120-48-image.jpg | MoxaNDR-120-48
Input Voltage90 to 264 VAC
47 to 63 Hz
120 to 370 VDC		90 to 264 VAC
47 to 63 Hz
120 to 370 VDC		90 to 264 VAC
47 to 63 Hz
120 to 370 VDC
Wattage120 W240 W120 W
Output Voltage24 V48 V48 V
Rated Current5 A5 A2.5 A
Operating Temp.-20 to 70°C-20 to 70°C-20 to 70°C
