SFP-10Gシリーズ

1ポート10 ギガビットイーサネットSFP+モジュール

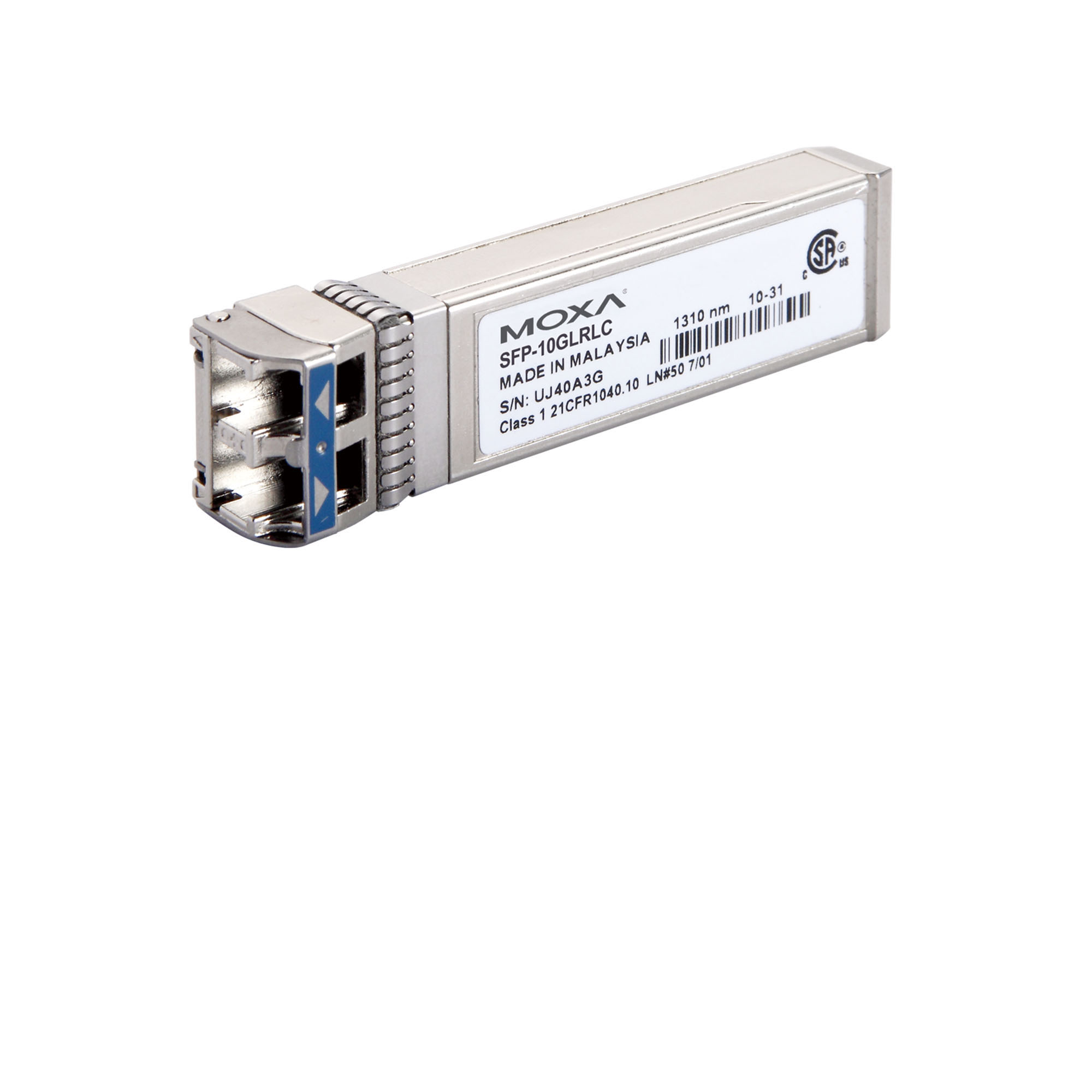

moxa-sfp-10g-series-image-(1).jpg | Moxa

機能と特長

  • デジタル診断監視機能
  • IEEE 802.3aeに準拠
  • SFF-8432 SFP+ MSAに準拠
  • ホットプラグ可能なLCデュプレックスコネクタ
  • クラス1レーザー国際安全規格IEC 60825-1準拠
  • RoHS準拠

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

SFP-10Gシリーズの1ポートギガビットイーサネットSFPモジュールは、幅広いMoxaスイッチに対するオプションのアクセサリーとして使用できます。



  • Connectors

    Duplex LC connector

  • Optical Fiber

    10G Ethernet SFP
    SFP-SR SFP-LR SFP-ER SFP-ZR
    Transceiver Type Multi-Mode Single-mode Single-mode Single-mode
    Fiber Cable Type OM1 OM2 OM3 OM4 G.652 G.652 G.652
    Typical Distance 33 m 82 m 300 m 400 m 10 km 40 km 80 km
    Wavelength Typical (nm) 850 1310 1550 1550
    TX Range (nm) 840 to 860 1260 to 1355 1530 to 1565 1530 to 1565
    RX Range (nm) 840 to 860 1260 to 1355 1530 to 1565 1530 to 1565
    Optical Power TX Range (dBm) -5 to -1 -8.2 to +0.5 -1 to +2 0 to +4
    RX Range (dBm) -9.9 to +0.5 -14.4 to +0.5 -15.8 to -1 -23 to -7
    Link Budget (dB) 8.3 7.4 15 23
    Dispersion Penalty (dB) 3.9 3.2 3 3
    Note: When connecting the SFP-ER or SFP-ZR, we recommend using an attenuator to prevent damage caused by excessive optical power.

  • Optical Fiber

    Typical Distance: To reach the typical distance of specified fiber transceiver, please refer to formula: Link budget(dB) > dispersion penalty(dB) + total link loss(dB)

  • Power Consumption

    SFP-10GERLC-T: Max. 2.2 W
    SFP-10GZRLC-T: Max. 2.5 W
    SFP-10GLRLC-T: Max. 1 W

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)
    Note: When using the SFP-10GZRLC-T with the ICS-G7526A/G7528A/G7826A/G7828A and the MDS-G4000-4XGS/MDS-G4000-L3-4XGS Series, the maximum temperature is -10 to 60°C (14 to 140°F).

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 62368-1
    IEC 62368-1
    IEC 60825-1

  • EMC

    EN 55032/35

  • EMI

    FCC 15B Test Report
    ICES-003: 2020 Issue 7

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV(AC), 0.5 kV(DC); Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV/2 kV(AC), 0.5 kV(DC); Signal: 1 kV
    IEC 61000-4-6 CS: 0.15 MHz to 10 MHz: 3 V, 10 MHz to 30 MHz: 3 to 1 V, 30 MHz to 80 MHz: 1V.
    IEC 61000-4-8 PFMF: 1 A/m at 50 Hz
    IEC 61000-4-11: Voltage Dips & Interruption

サポートドキュメント

フィルター

すべて 互換性ガイド データシート 宣言書
名前 種類 言語 バージョン リリース日
Declaration of Conformity for SFP-10G Series
306.3 KB 		宣言書 英語 v1.0 2024年12月5日 2024年12月5日
Moxa Ethernet SFP Transceiver Product Compatibility Matrix
585.6 KB 		互換性ガイド 英語 v1.6 2024年11月4日 2024年11月4日
SFP-10G シリーズデータシート
3.1 MB 		データシート 日本語 v1.7 2024年5月8日 2024年5月8日

利用可能なモデル (4)

画像を表示
比較
moxa-sfp-10gzrlc-t-image.jpg | MoxaSFP-10GZRLC-T
比較
moxa-sfp-10gerlc-t-image.jpg | MoxaSFP-10GERLC-T
比較

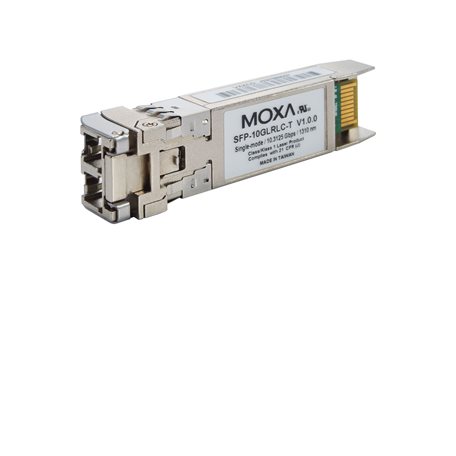

moxa-sfp-10glrlc-t-image.jpg | MoxaSFP-10GLRLC-T
比較
moxa-sfp-10gsrlc-t-image.jpg | MoxaSFP-10GSRLC-T
Ports1 x 10GBase-ZR, single-mode1 x 10GBase-ER, single-mode1 x 10GBase-LR, single-mode1 x 10GBase-SR, multi-mode
ConnectorLCLCLCLC
Transmission Distance80 km40 km10 km33 m/82 m/300 m/400 m
Operating Temp.-40 to 85°C-40 to 85°C-40 to 85°C-40 to 85°C
