ISD-1110-T/1130-Tシリーズ

データラインサージプロテクター

moxa-isd-1110-t-1130-t-series-image-1-(1).jpg | Moxa
moxa-isd-1110-t-1130-t-series-image-2-(1).jpg | Moxa

特徴および利点

  • プラグアンドプレイ
  • シリアルデータラインのためのEN 61000-4-5レベル4サージ保護
  • RS-232またはRS-422/485をサポート
  • 簡単に設置可能なコンパクトなサイズ
  • -40~85°Cの環境に対する広温度モデルが利用可能

認証

  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

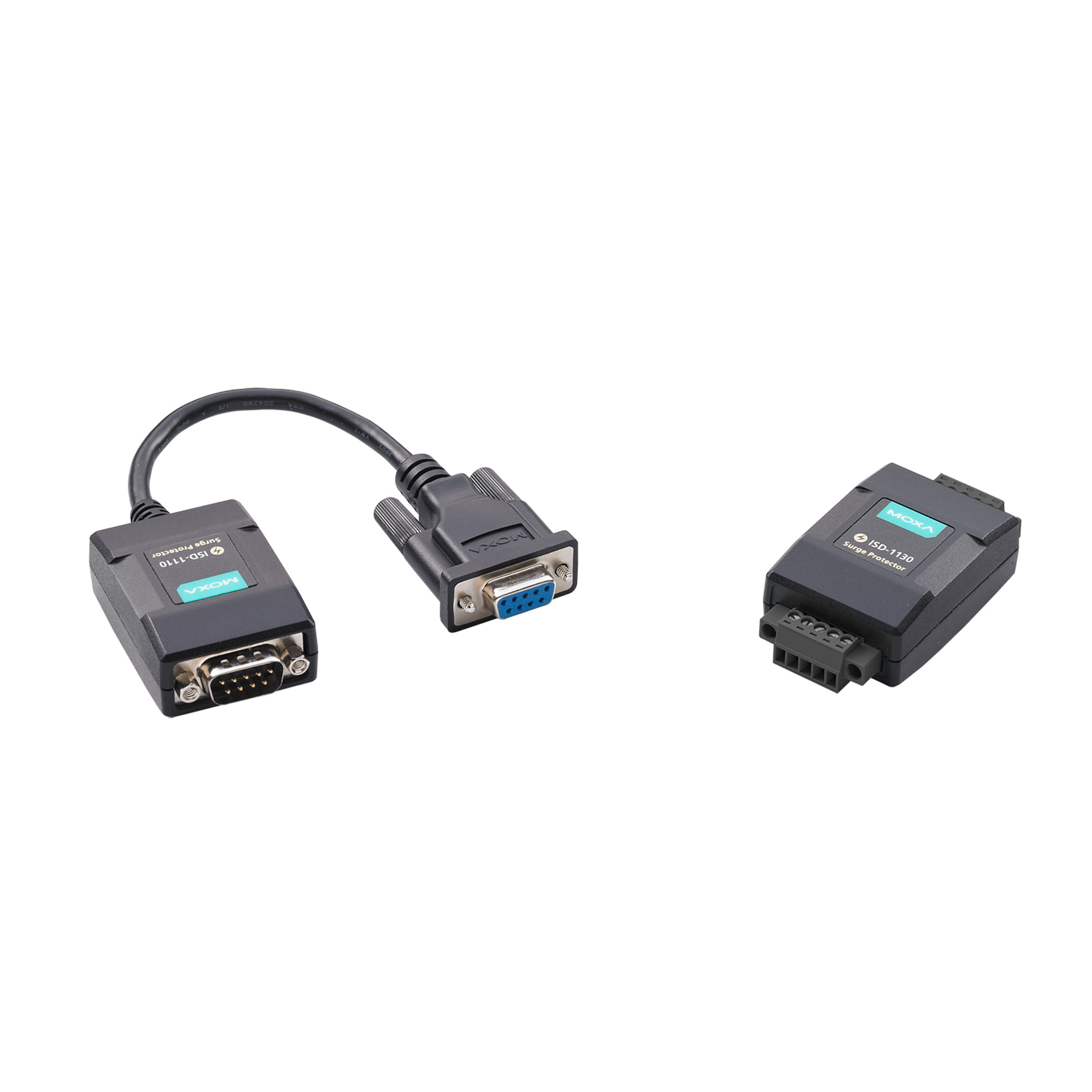

ISD-1110-T/1130-Tシリーズは、シリアルデータラインに対してサージ保護を提供し、モデム、ファックス、I/Oポート、ターミナル、器具類、ハブ、およびシリアルデータ接続を使用する他のデバイスなどのデバイスが損傷を受けるのを防止します。ISD-1110-T/1130-Tは、様々なシリアル接続へシリアルデータライン保護を追加できます。RS-232、RS-422、RS-485です。

  • Connector

    ISD-1110-T: DB9 male
    ISD-1130-T: Terminal block

  • Serial Standards

    ISD-1110-T: RS-232
    ISD-1130-T: RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Housing

    Plastic

  • IP Rating

    IP30

  • Dimensions

    53 x 37 x 20.6 mm (2.01 x 1.46 x 0.81 in)

  • Weight

    ISD-1110-T: Packaged: 119 g (0.26 lb)
    ISD-1130-T: Packaged: 96 g (0.21 lb)
    ISD-1110-T: Product only: 58 g (0.13 lb)
    ISD-1130-T: Product only: 30 g (0.07 lb)

  • Installation

    Desktop

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMS

    IEC 61000-4-5 Surge: Signal: 4 kV

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, IEC 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    62,642,538 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
ISD-1110-T/1130-Tシリーズデータシート
3.2 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日
Manual for ISD-1110-T/1130-T Series
1.5 MB
マニュアル 英語 v2.0 2014年5月16日 2014年5月16日
2D CAD for ISD-1110-T
112.1 KB
2D CAD 英語 2014年5月16日 2014年5月16日
2D CAD for ISD-1130-T
106.9 KB
2D CAD 英語 2014年5月16日 2014年5月16日
2D CAD for ISD-1210-T/1230-T
22.0 bytes
2D CAD 英語 2014年5月16日 2014年5月16日
