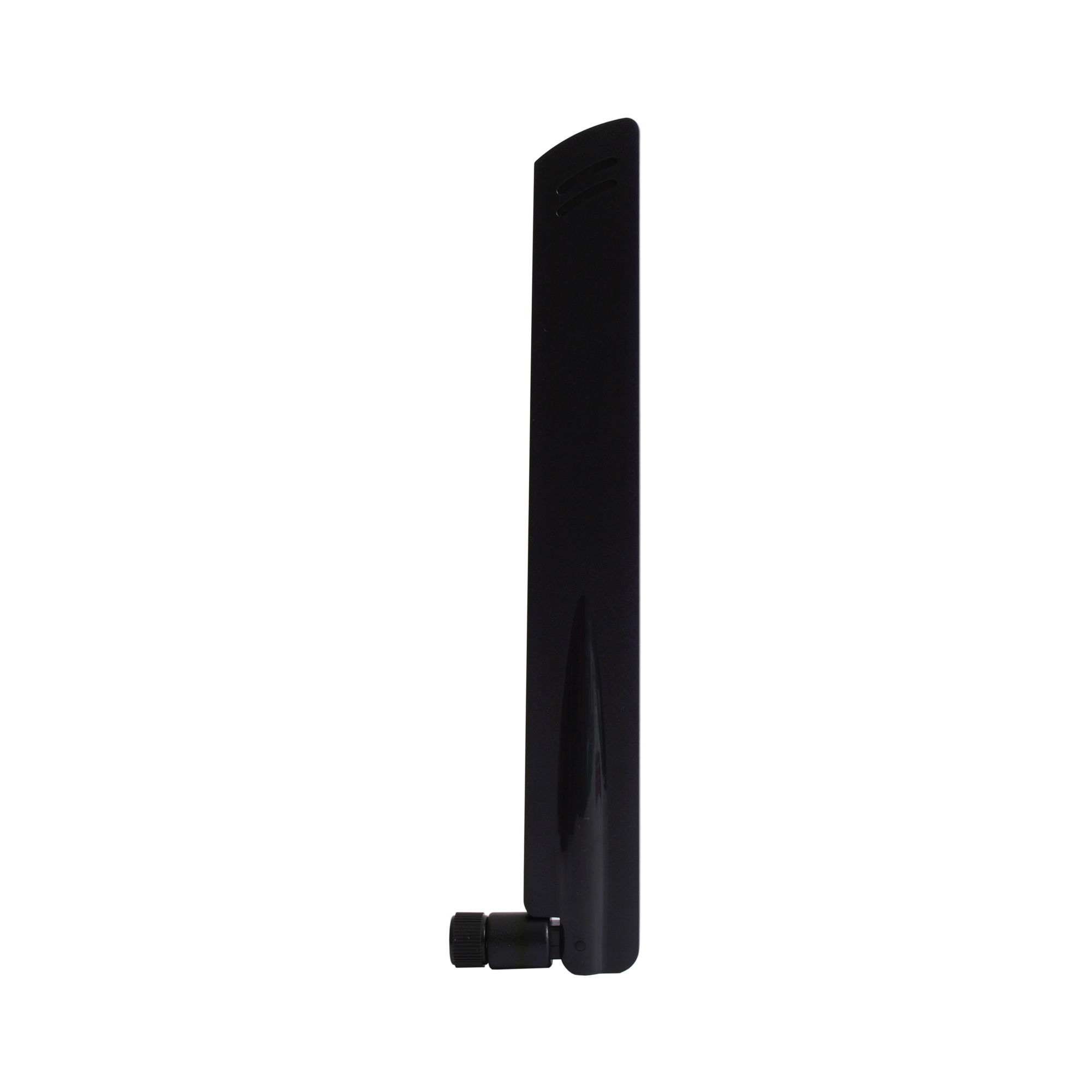

ANT-5G-ASM-07シリーズ

GSM/UMTS/LTE/5G NR、7 dBi、全指向性、ラバーダックアンテナ

moxa-ant-5g-asm-07-series-image-(1).jpg | Moxa

機能と特長

  • 5G NRおよび4G LTEをサポート
  • パフォーマンスを向上させる高利得アンテナ
  • 軽量でポータブルな導入が可能
  • チルト、スイーベル(角度調整、水平回転)に対応
  • 柔軟な設置
  • SMAコネクタ(オス)対応

営業担当者に連絡

製品紹介

ANT-5G-ASM-07シリーズは、全指向性の軽量コンパクトアンテナで、GSM、UMTS、LTE、5G NR周波数帯に適しています。アンテナは 7 dBiの利得を提供し、-40~85°Cの温度範囲で 動作するように 設計されています。

  • Frequency

    617 to 960, 1710 to 2170, 2300 to 2690, 3300 to 3800, 4200 to 4700, 5000 to 5925 MHz

  • Antenna Type

    Omni-directional

  • Typical Antenna Gain

    1.29 dBi @ 617 to 698 MHz
    2.00 dBi @ 698 to 824 MHz
    1.29 dBi @ 824 to 960 MHz
    3.77 dBi @ 1710 to 1880 MHz
    4.55 dBi @ 1850 to 1990 MHz
    5.49 dBi @ 1920 to 2170 MHz
    5.21 dBi @ 2300 to 2690 MHz
    5.14 dBi @ 3300 to 3800 MHz
    6.57 dBi @ 4200 to 4700 MHz
    7.72 dBi @ 5000 to 5925 MHz

  • Connector

    SMA (male)

  • Impedance

    50 ohms

  • Polarization

    Linear, Vertical

  • HPBW/Horizontal

    360°

  • V.S.W.R.

    < 7.5 @ 617 to 698 MHz
    < 4.5 @ 698 to 824 MHz
    < 4.4 @ 824 to 960 MHz
    < 1.9 @ 1710 to 1880 MHz
    < 2.7 @ 1850 to 1990 MHz
    < 4.1 @ 1920 to 2170 MHz
    < 2.1 @ 2300 to 2690 MHz
    < 2.5 @ 3300 to 3800 MHz
    < 1.9 @ 4200 to 4700 MHz
    < 2.0 @ 5000 to 5925 MHz

  • Weight

    35.8 g (0.08 lb)

  • Length

    220 mm (8.66 in)

  • Radome Color

    Black

  • Radome Material

    Plastic

  • Installation

    Straight mount

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

名前 種類 言語 バージョン リリース日
ANT-5G-ASM-07 シリーズデータシート
3.1 MB
データシート 日本語 v1.0 2021年12月7日 2021年12月7日

利用可能なモデル (1)

画像を表示
moxa-ant-5g-asm-07-image.jpg | MoxaANT-5G-ASM-07
Frequency617 to 960 MHz,
1710 to 2170 MHz,
2300 to 2690 MHz,
3300 to 3800 MHz,
4200 to 4700 MHz,
5000 to 5925 MHz
Antenna TypeOmnidirectional
Antenna Gain7 dBi
Connector TypeSMA (male)
