A-CRF-RFRMシリーズ

RP-SMA (オス)~RP-SMA (メス)コネクタ付きワイヤレスアンテナケーブル

moxa-a-crf-rfrm-series-image-(1).jpg | Moxa

機能と特長

  • コンパクトで軽量なデザイン
  • 0.6 m、1.5 m、3 m、5 mのオプションが利用可能
  • 直接マウントまたはマグネットベースマウント

営業担当者に連絡

製品紹介

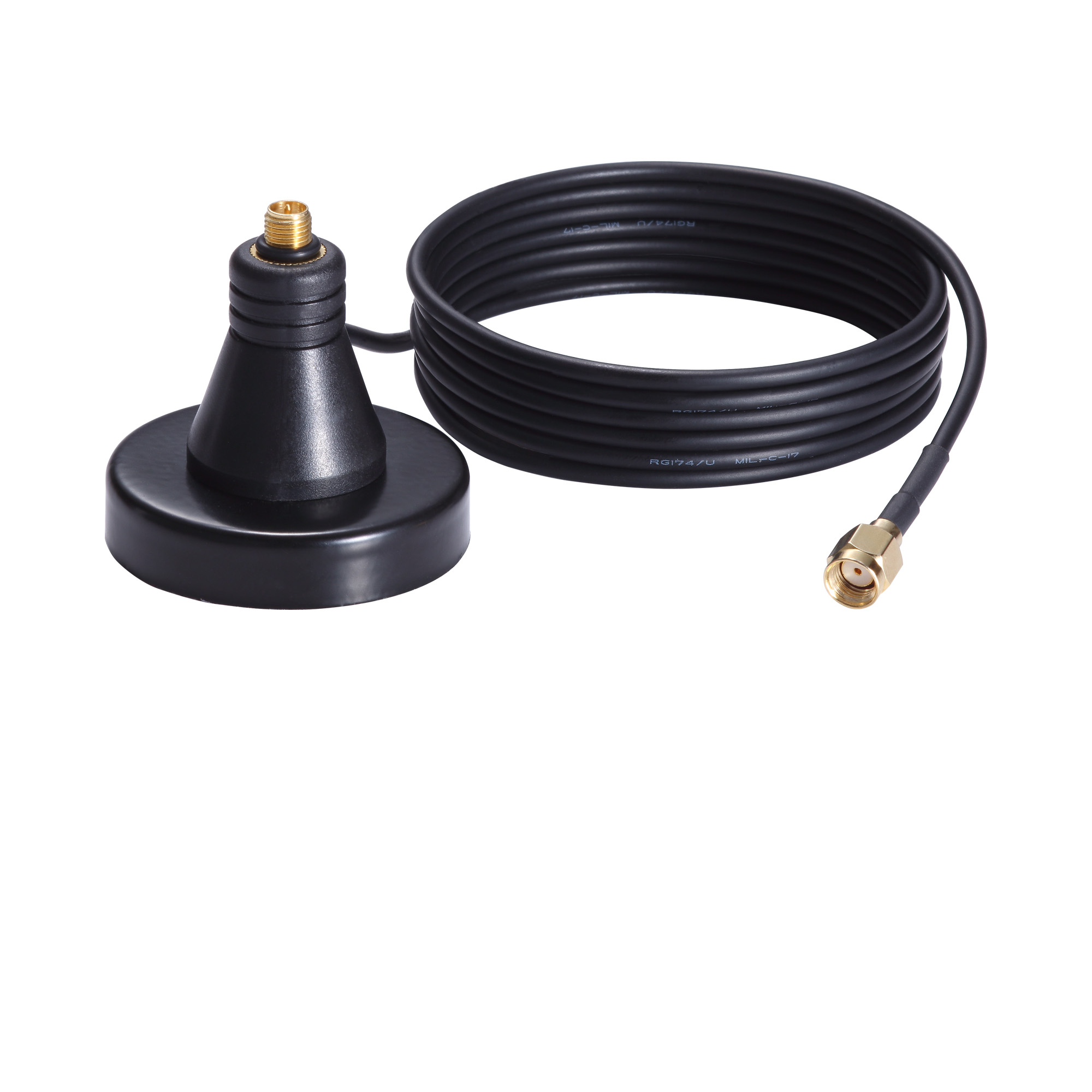

A-CRF-RFRMシリーズはRP-SMA (オス) からRP-SMA (メス) へのコネクタと、金属面に配置するためのマグネットベースマウントオプション を備えたケーブルアクセサリのセットです。



  • Impedance

    50±3 ohms

  • Connector

    SMA Jack (Female) / SMA Plug (Male)

  • V.S.W.R.

    A-CRF-RFRM-J1-60:
    ≦ 1.1 @ 2.4 to 2.5 GHz
    ≦ 1.2 @ 5 to 6 GHz
    ≦ 1.3 @ DC to 18 GHz

    A-CRF-RFRM-R4-150
    A-CRF-RFRM-C2-300
    A-CRF-RFRM-C2-500:
    ≤ 2.0 @ 100 MHz to 3 GHz
    ≤ 2.5 @ 4000 MHz to 5 GHz

  • Cable

    A-CRF-RFRM-J1-60: JSF-141
    A-CRF-RFRM-R4-150: RG-174
    A-CRF-RFRM-C2-300: CFD-200
    A-CRF-RFRM-C2-500: CFD-200

  • Cable Length

    A-CRF-RFRM-J1-60: 0.6 m
    A-CRF-RFRM-R4-150: 1.5 m
    A-CRF-RFRM-C2-300: 3 m
    A-CRF-RFRM-C2-500: 5 m

  • Weight

    A-CRF-RFRM-J1-60: 42 g (0.09 lb)
    A-CRF-RFRM-R4-150: 118 g (0.26 lb)
    A-CRF-RFRM-C2-300: 135 g (0.30 lb)
    A-CRF-RFRM-C2-500: 155 g (0.34 lb)

  • Dimensions

    A-CRF-RFRM-R4-150: Height: 40.5 mm (including base)

  • Radome Color

    A-CRF-RFRM-J1-60: Blue
    A-CRF-RFRM-R4-150: Black
    A-CRF-RFRM-C2-300: Black
    A-CRF-RFRM-C2-500: Black

  • Radome Material

    Plastic

  • Installation

    A-CRF-RFRM-J1-60: N/A
    A-CRF-RFRM-R4-150: Magnetic mount
    A-CRF-RFRM-C2-300: N/A
    A-CRF-RFRM-C2-500: N/A

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature

    -40 to 85°C (-40 to 185°F)

サポートドキュメント

名前 種類 言語 バージョン リリース日
A-CRF-RFRM シリーズデータシート
3.6 MB
データシート 日本語 v1.2 2023年8月20日 2023年8月20日

利用可能なモデル (1)

画像を表示
moxa-a-crf-rfrm-r4-150-image.jpg | MoxaA-CRF-RFRM-R4-150
Cable TypeRG-174
Connector TypeRP-SMA (male) to RP-SMA (female)
Cable Length1.5 m
