ANT-WDB-ANF-0407シリーズ

デュアルバンド全方向アンテナ:4 dBi(2.4 GHz)、7 dBi(5 GHz)

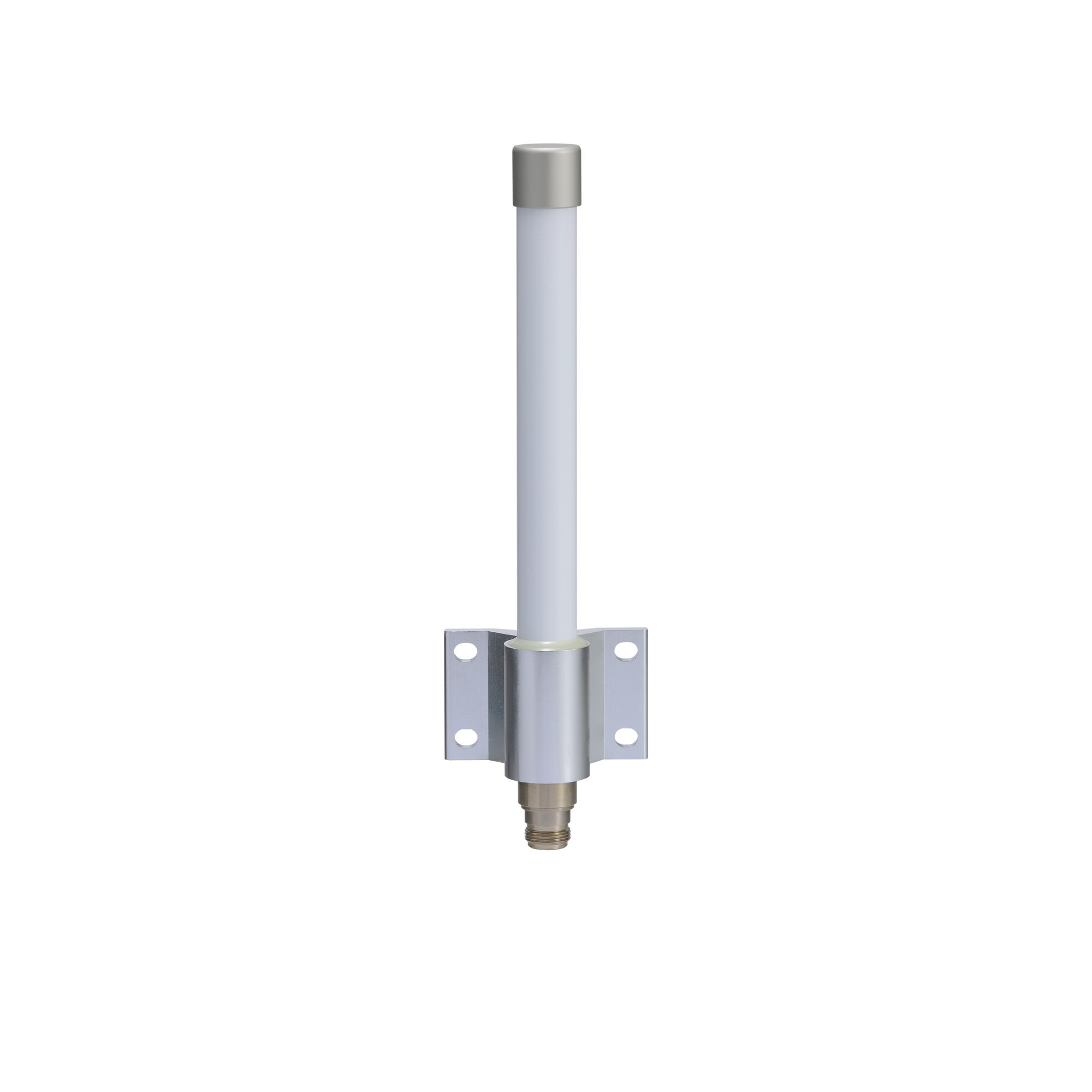

moxa-ant-wdb-anf-0407-series-image-(1).jpg | Moxa

特徴および利点

  • パフォーマンスを向上させる高利得アンテナ
  • 防水Nタイプコネクタ
  • 軽量
  • コンパクトな形状
  • ポールマウントサポート
  • 筐体はIP65保護を提供
  • 動作温度範囲-40~80°C

営業担当者に連絡

製品紹介

ANT-WDB-ANF-0407は、全方向型の軽量コンパクトデュアルバンド高利得アンテナで、防水Nタイプコネクタが付属します。IP65の筐体、ポールマウントサポート、-40~80°Cの広い動作温度範囲により、屋外での使用に適しています。

フィールドパターン

周波数:2.4 GHz

周波数:5 GHz

  • Frequency

    2.4 to 2.5 GHz or 5.1 to 5.9 GHz

  • Antenna Type

    Omni-directional

  • Typical Antenna Gain

    4/7 dBi

  • Connector

    N-type (female)

  • Impedance

    50 ohms

  • Polarization

    Linear

  • HPBW/Horizontal

    360°

  • HPBW/Vertical

    80°

  • V.S.W.R.

    1:1.5 max.

  • Power Handling

    10 W (max.)

  • IP Rating

    IP65

  • Dimensions

    Diameter: 35 mm (1.38 in)
    Length: 238 mm (9.37 in)

  • Weight

    297 g (0.65 lb)
    Note: Includes the antenna holder

  • Radome Color

    White

  • Radome Material

    Fiberglass

  • Installation

    Pole mount

  • Operating Temperature

    -40 to 80°C (-40 to 176°F)

  • Storage Temperature (package included)

    -40 to 80°C (-40 to 176°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
ANT-WDB-ANF-0407シリーズデータシート
3.9 MB
データシート 日本語 v1.1 2019年8月7日 2019年8月7日

利用可能なモデル (1)

画像を表示
moxa-ant-wdb-anf-0407-image.jpg | MoxaANT-WDB-ANF-0407
Frequency2.4 to 2.5 GHz or 5.1 to 5.9 GHz
Antenna TypeOmni-directional
Antenna Gain4/7 dBi
ConnectorN-type (female)
