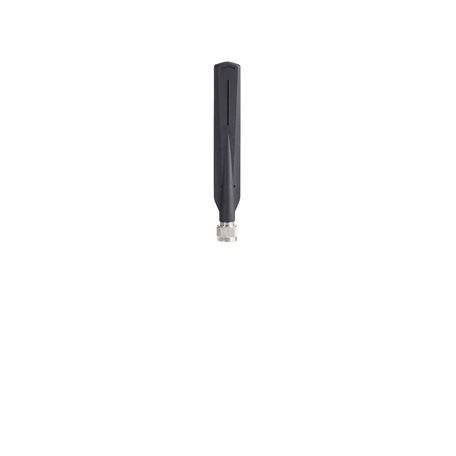

ANT-WDB-ANM-0502シリーズ

5 dBi(2.4 GHz)、2 dBi(5 GHz)、Nタイプ(オス)、デュアルバンド、全指向性アンテナ

moxa-ant-wdb-anm-0502-series-image-1-(1).jpg | Moxa

特徴および利点

  • パフォーマンスを向上させる高利得アンテナ
  • 防水Nタイプコネクタ
  • 軽量
  • 筐体はIP67保護を提供
  • 動作温度範囲-40~80°C

営業担当者に連絡

製品紹介

ANT-WDB-ANM-0502は、全指向性の軽量コンパクトデュアルバンド高利得アンテナで、防水Nタイプコネクタが付属します。IP67の筐体、ポールマウントサポート、-40~80°Cの広い動作温度範囲により、屋外での使用に適しています。



フィールドパターン

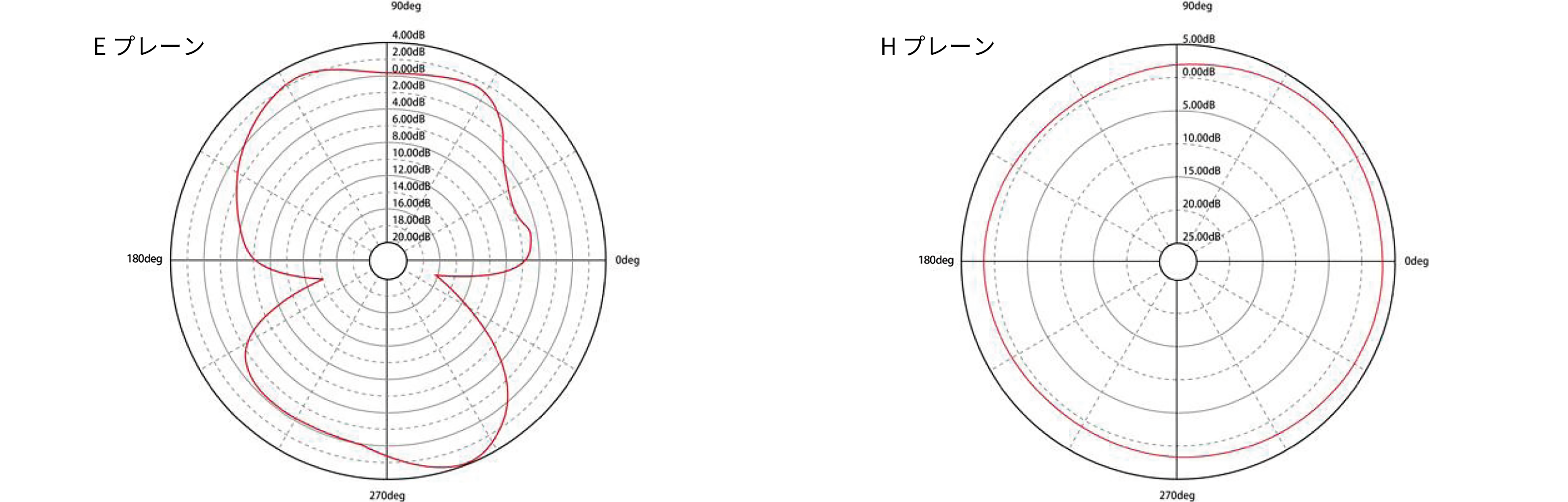

周波数: 2.4 GHz

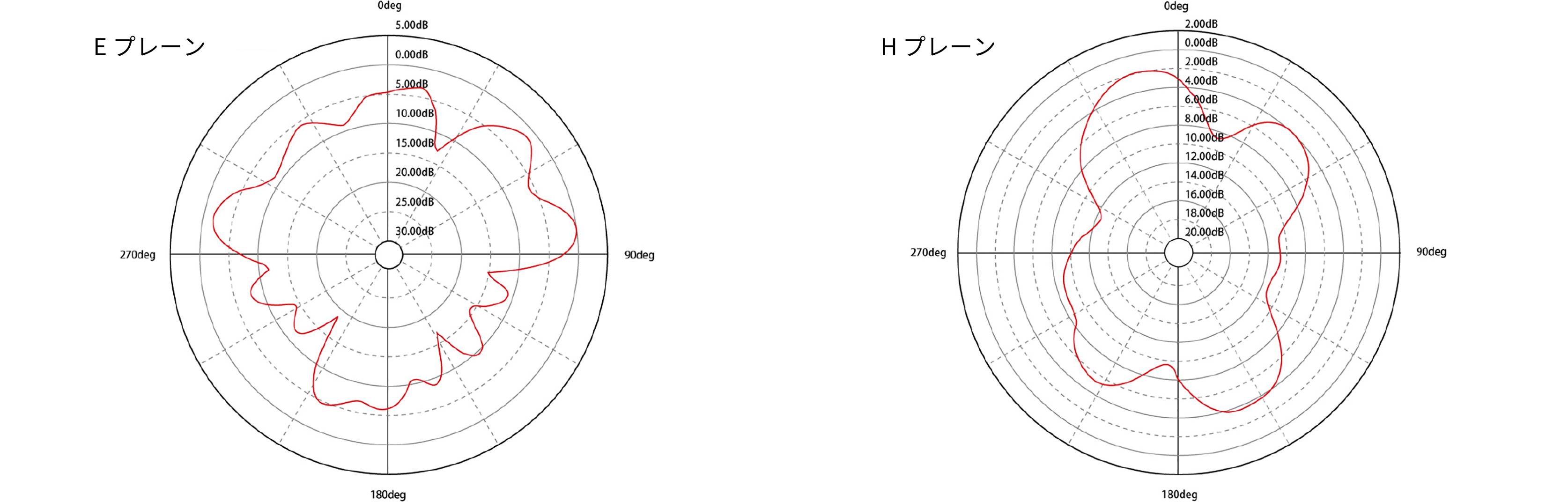

周波数: 5 GHz



  • Frequency

    2.4 to 2.5, 5.1 to 5.9 GHz

  • Antenna Type

    Omni-directional

  • Typical Antenna Gain

    5/2 dBi

  • Connector

    N-type (male)

  • Impedance

    50 ohms

  • Polarization

    Linear

  • HPBW/Horizontal

    360°

  • HPBW/Vertical

    65°

  • V.S.W.R.

    1:2 max.

  • Power Handling

    2 W (max.)

  • Weight

    72 g (0.16 lb)

  • Length

    189.4 mm (7.46 in)

  • Diameter

    26 mm (1.02 in)

  • IP Rating

    IP67

  • Radome Color

    Black

  • Radome Material

    NY66

  • Installation

    Straight mount

  • Operating Temperature

    -40 to 80°C (-40 to 176°F)

  • Storage Temperature (package included)

    -40 to 80°C (-40 to 176°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

名前 種類 言語 バージョン リリース日
ANT-WDB-ANM-0502シリーズデータシート
6.6 MB
データシート 日本語 v1.1 2020年2月3日 2020年2月3日
