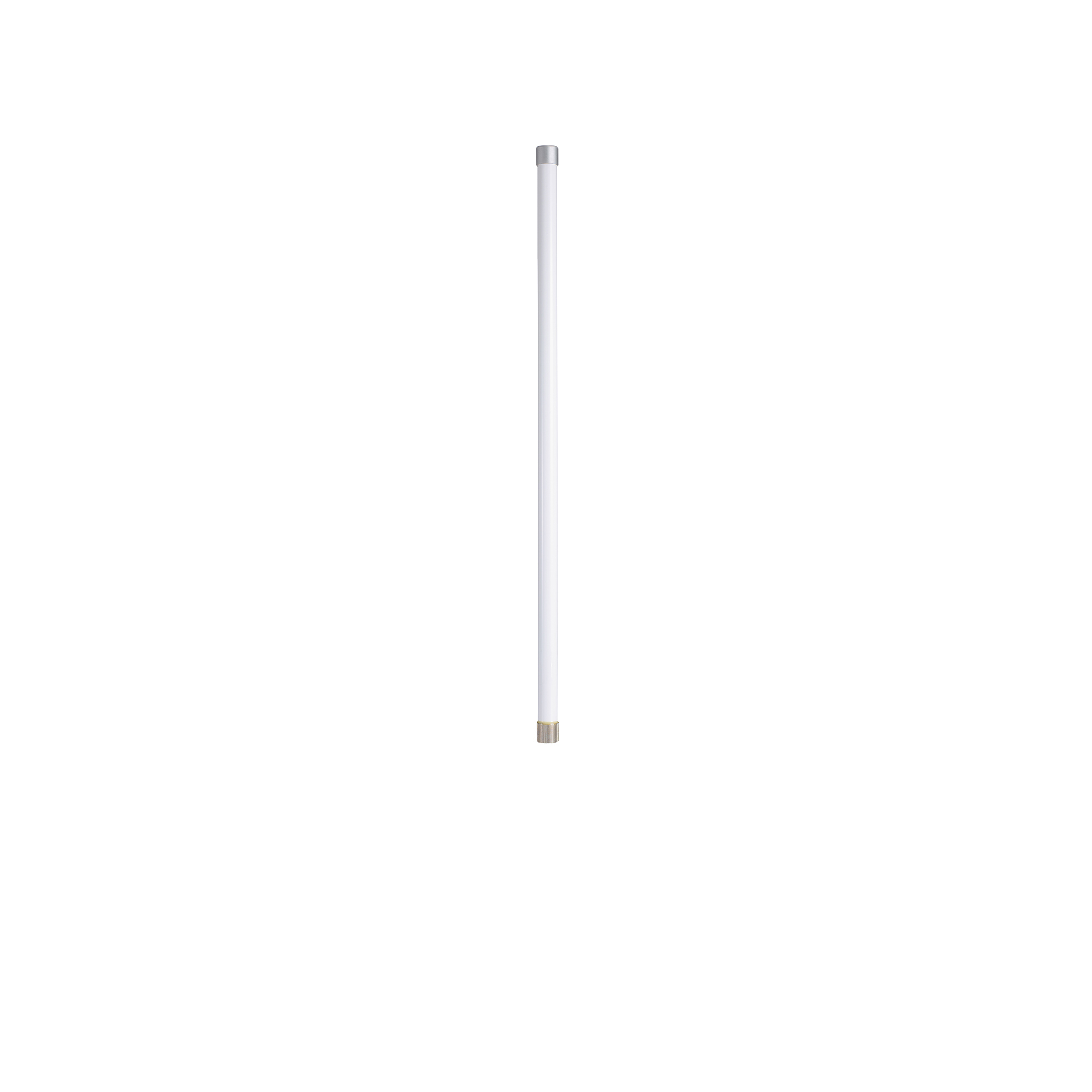

ANT-WDB-ANM-0609シリーズ

6 dBi(2.4 GHz)、9 dBi(5 GHz)、Nタイプ(オス)デュアルバンド、全指向性アンテナ

moxa-ant-wdb-anm-0609-series-image-1-(1).jpg | Moxa

特徴および利点

  • パフォーマンスを向上させる高利得アンテナ
  • 防水Nタイプコネクタ
  • 軽量
  • コンパクトなフォームファクタ
  • 筐体はIP65保護を提供
  • 動作温度範囲-40~80°C

営業担当者に連絡

製品紹介

ANT-WDB-ANM-0609は、全指向性の軽量コンパクトデュアルバンド高利得アンテナで、防水Nタイプコネクタが付属します。IP65の筐体、ポールマウントサポート、-40~80°Cの広い動作温度範囲により、屋外での使用に適しています。

フィールドパターン

Eプレーン(2.4 GHz用)

Eプレーン(5 GHz用)

  • Frequency

    2.4 to 2.5, 5.1 to 5.9 GHz

  • Antenna Type

    Omni-directional

  • Typical Antenna Gain

    6/9 dBi

  • Connector

    N-type (male)

  • Impedance

    50 ohms

  • Polarization

    Linear

  • HPBW/Horizontal

    360°

  • HPBW/Vertical

    8/10°

  • V.S.W.R.

    1:1.5 max.

  • Power Handling

    10 W (max.)

  • Weight

    238 g (0.52 lb)

  • Length

    632 mm (24.88 in)

  • Diameter

    23 mm (0.91 in)

  • IP Rating

    IP65

  • Radome Color

    White

  • Radome Material

    Fiberglass

  • Installation

    Straight mount

  • Operating Temperature

    -40 to 80°C (-40 to 176°F)

  • Storage Temperature (package included)

    -40 to 80°C (-40 to 176°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

名前 種類 言語 バージョン リリース日
ANT-WDB-ANM-0609シリーズデータシート
3.8 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日
