ANT-WDB-ONM-0707シリーズ

07 dBi(2.4 GHz)、07 dBi(5 GHz)、Nタイプ(オス)、デュアルバンドの全指向性アンテナ

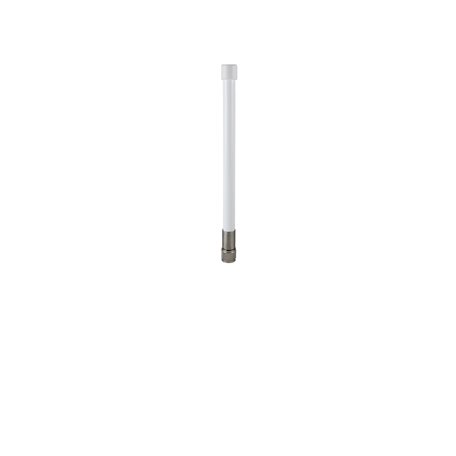

moxa-ant-wdb-onm-0707-series-image-(1).jpg | Moxa

機能と特長

  • パフォーマンスを向上させる高利得アンテナ
  • 防水Nタイプコネクタ
  • 軽量
  • 筐体はIP65保護を提供
  • 動作温度範囲-40~85°C

営業担当者に連絡

製品紹介

ANT-WDB-ONM-0707は、全指向性デュアルバンド高利得アンテナで、防水Nタイプオスコネクタが付属します。IP65の筐体、-40~85°Cの広い動作温度範囲により、屋外での使用に適しています。

フィールドパターン

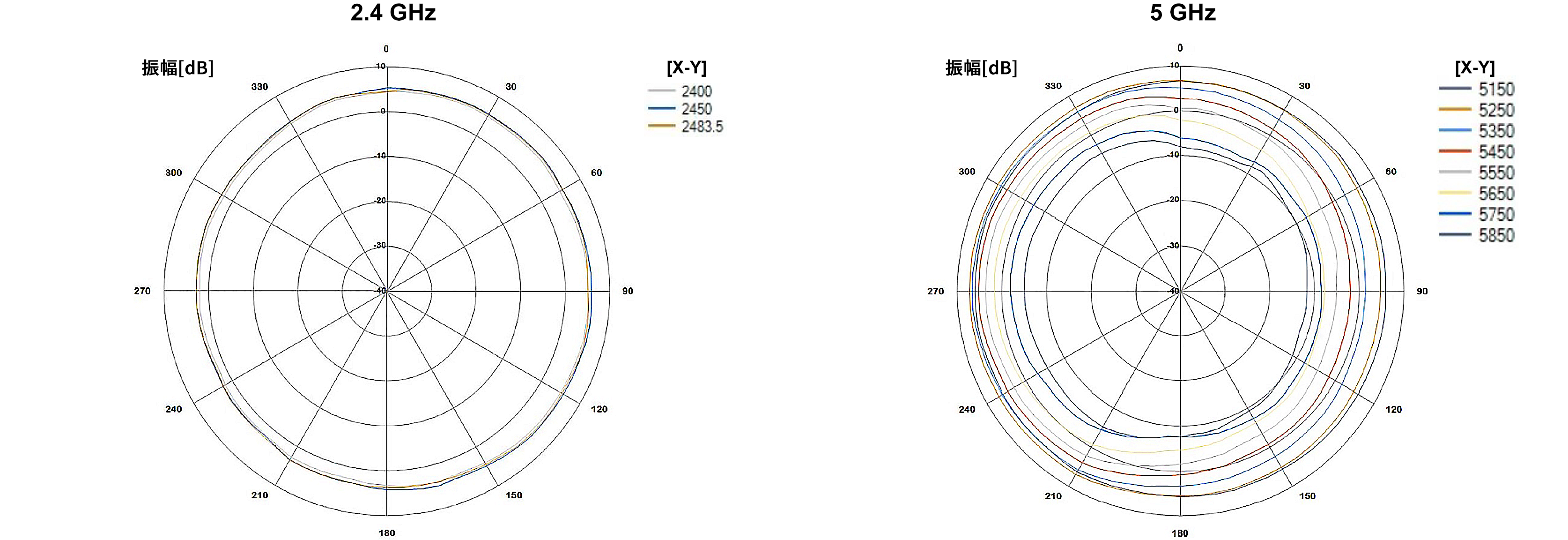

X-Yプレーン

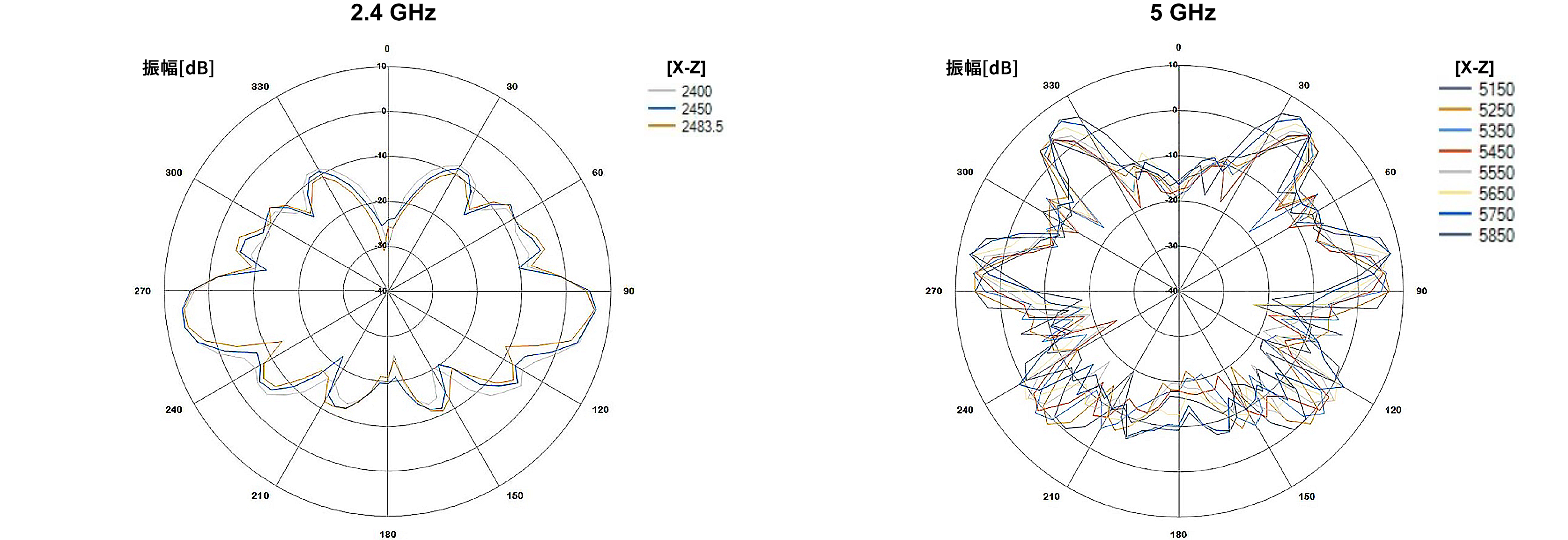

X-Zプレーン

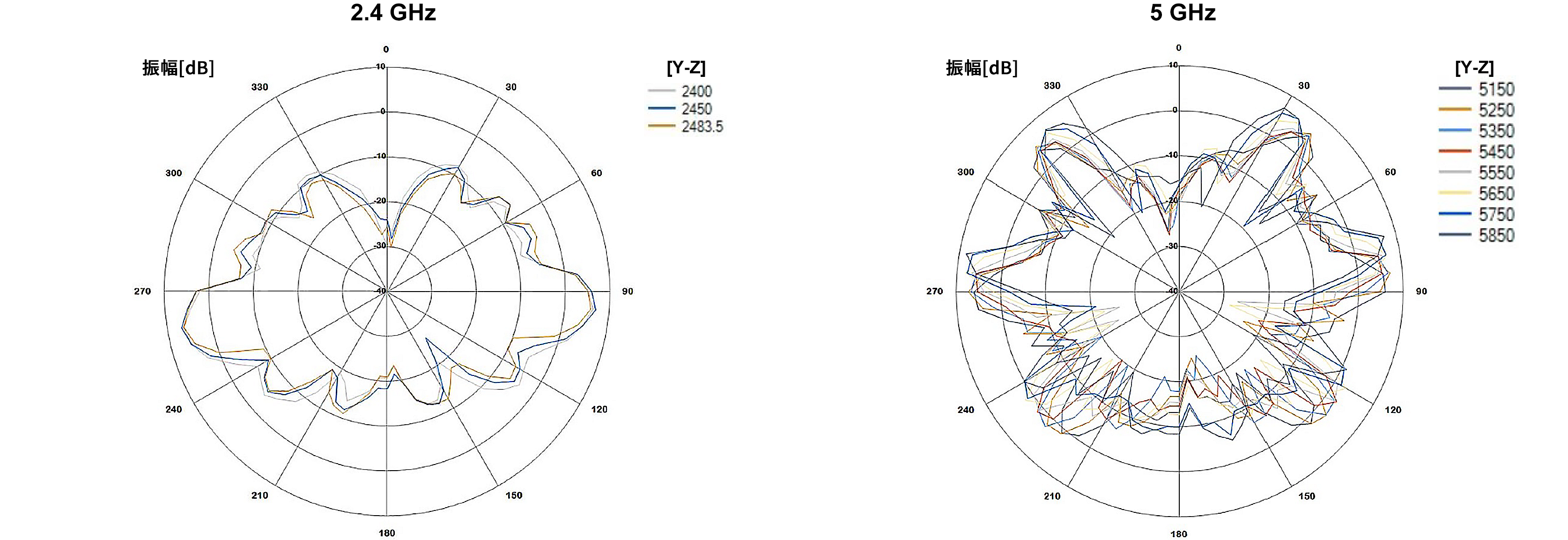

Y-Zプレーン

  • Frequency

    2.4 to 2.4835 GHz or 5.15 to 5.85 GHz

  • Antenna Type

    Omni-directional

  • Typical Antenna Gain

    7/7 dBi

  • Impedance

    50 ohms

  • HPBW/Horizontal

    360°

  • V.S.W.R.

    1:2.5 max.

  • Power Handling

    10 W (max.)

  • Polarization

    Vertical

  • Connector

    N-type (male)

  • IP Rating

    IP65

  • Dimensions

    Diameter: 20 mm (0.79 in)
    Length: 528 mm (20.79 in)

  • Weight

    152 g (0.34 lb)

  • Radome Color

    White

  • Radome Material

    Fiberglass

  • Installation

    Straight mount

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

サポートドキュメント

名前 種類 言語 バージョン リリース日
ANT-WDB-ONM-0707 シリーズデータシート
7.2 MB
データシート 日本語 v1.1 2021年4月15日 2021年4月15日

利用可能なモデル (1)

画像を表示
ANT-WDB-ONM-0707
Frequency2.4 to 2.4835 GHz, 5.15 to 5.85 GHz
Antenna TypeOmnidirectional
Antenna Gain7 dBi at 2.4 GHz, 7 dBi at 5 GHz
Connector TypeN-type (male)
