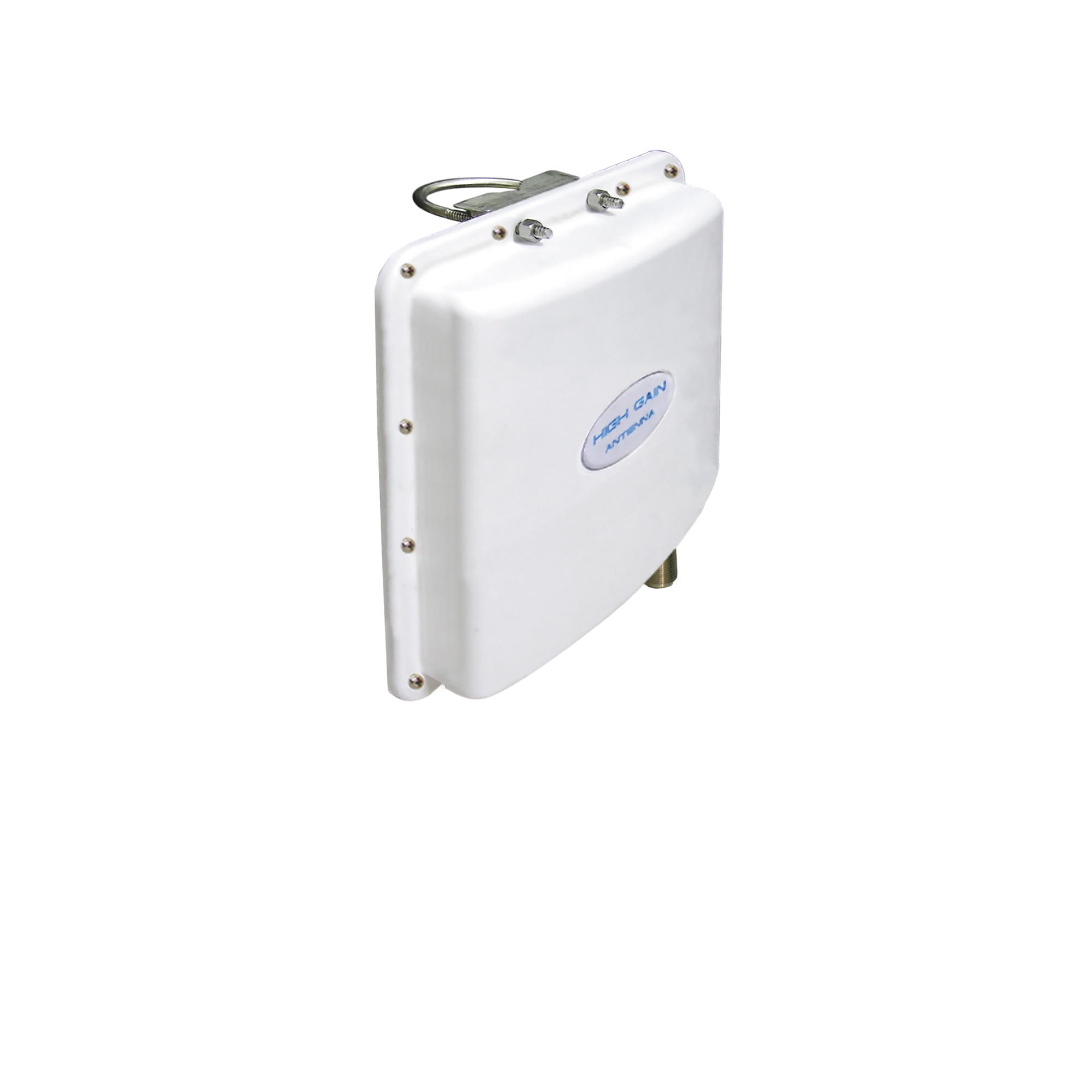

ANT-WDB-PNF-1011シリーズ

10 dBi(2.4 GHz)、11 dBi(5 GHz)、Nタイプ(メス)、デュアルバンドの指向性アンテナ

moxa-ant-wdb-pnf-1011-series-image-(1).jpg | Moxa

機能と特長

  • パフォーマンスを向上させる高利得アンテナ
  • 防水Nタイプコネクタ
  • ポールマウントサポート
  • 筐体はIP65保護を提供
  • 動作温度範囲-40~85°C

営業担当者に連絡

製品紹介

ANT-WDB-PNF-1011は、指向性のデュアルバンド高利得パネルアンテナで、防水Nタイプメスコネクタが付属します。このアンテナは、10 dBi(2.4 GHz)、および11 dBi(5 GHz)の利得を提供します。IP65の筐体、ポールマウントサポート、-40~85°Cの広い動作温度範囲により、屋外での使用に適しています。

フィールドパターン

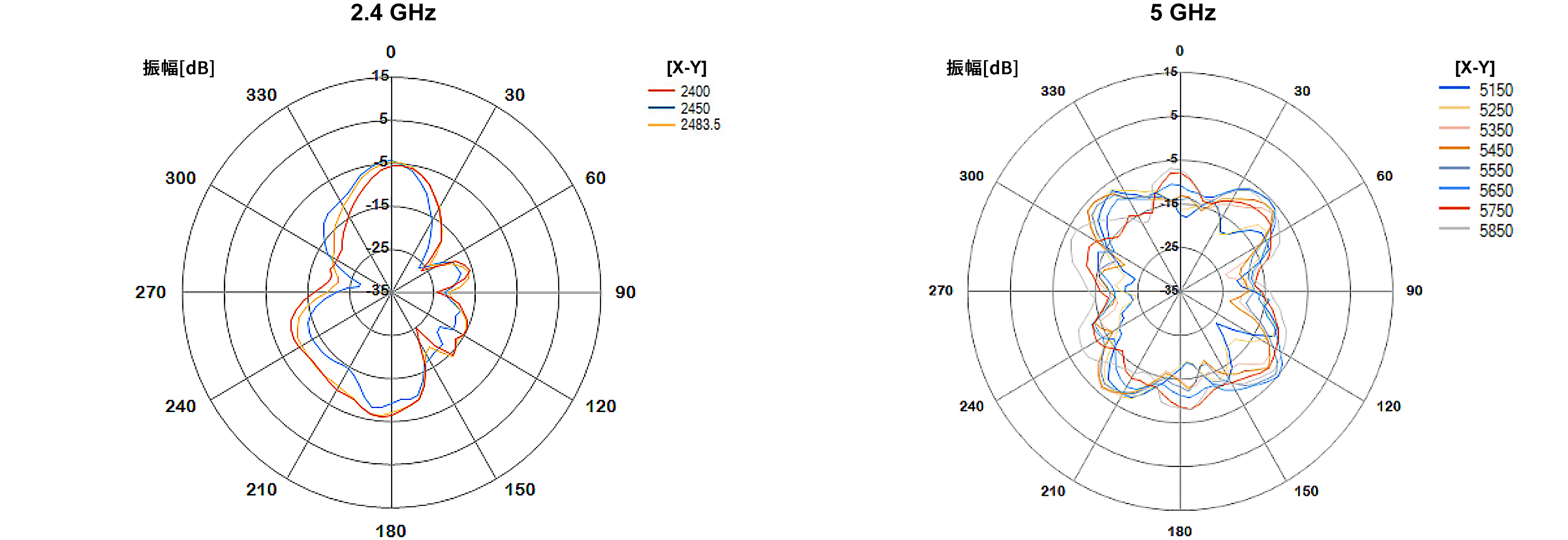

X-Yプレーン

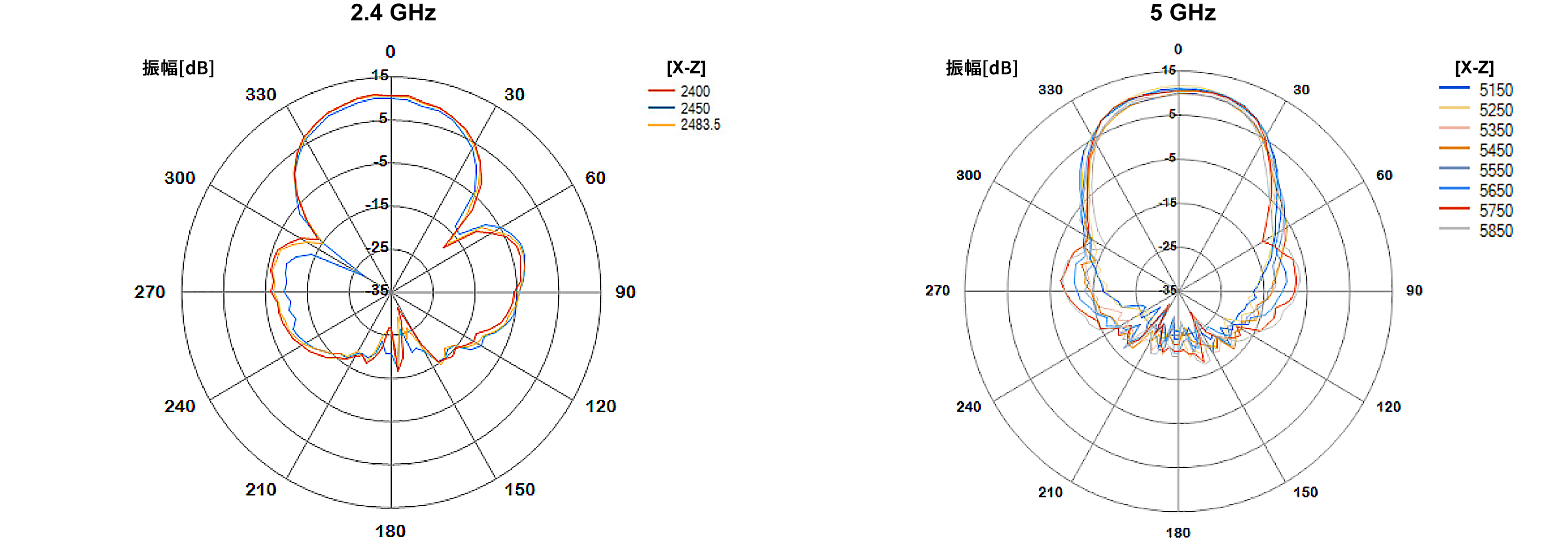

X-Zプレーン

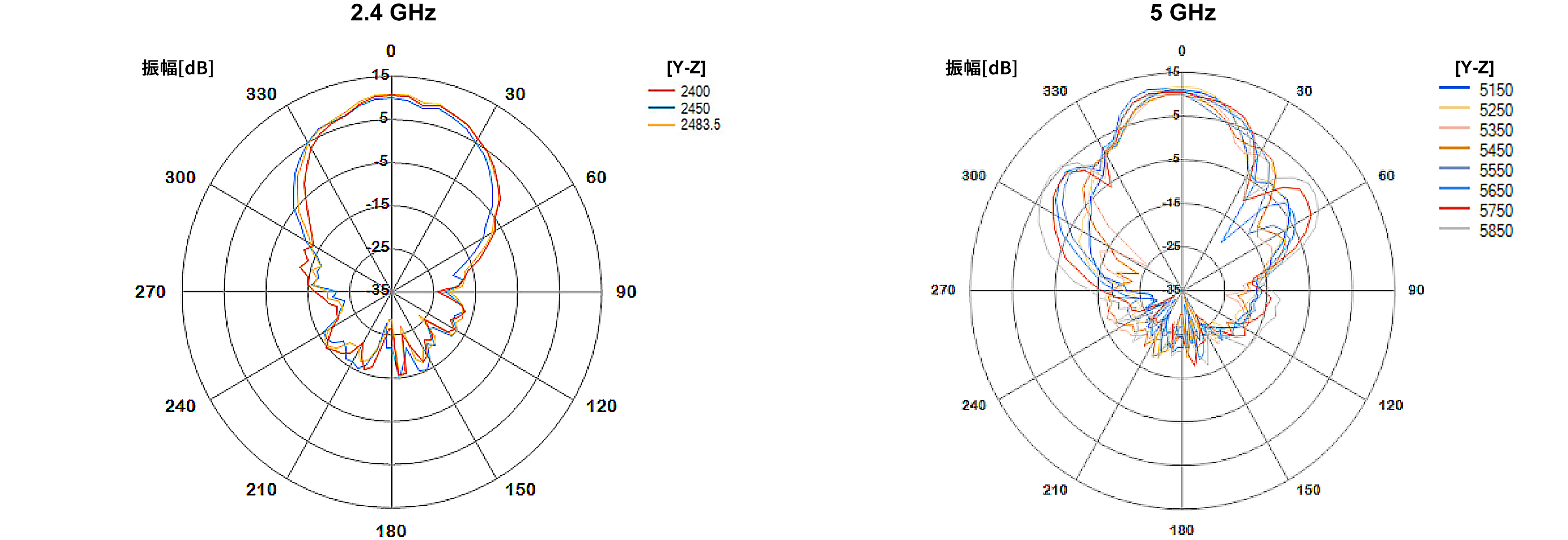

Y-Zプレーン

  • Frequency

    2.4 to 2.4835, 5.15 to 5.85 GHz

  • Antenna Type

    Directional, Panel

  • Typical Antenna Gain

    10/11 dBi

  • Connector

    N-type (female)

  • Impedance

    50 ohms

  • HPBW/Horizontal

    40°

  • HPBW/Vertical

    30°

  • V.S.W.R.

    1:3.0 max.

  • Power Handling

    10 W (max.)

  • Polarization

    Vertical

  • IP Rating

    IP65

  • Dimensions

    260 x 260 x 44 mm (10.27 x 10.27 x 1.73 in)

  • Weight

    767 g (1.69 lb)

  • Radome Color

    White

  • Radome Material

    PC and ABS

  • Installation

    Pole mount

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

サポートドキュメント

名前 種類 言語 バージョン リリース日
ANT-WDB-PNF-1011シリーズデータシート
5.4 MB
データシート 日本語 v1.0 2021年3月16日 2021年3月16日

利用可能なモデル (1)

画像を表示
ANT-WDB-PNF-1011
Frequency2.4 to 2.4835 GHz, 5.15 to 5.85 GHz
Antenna TypeDirectional, panel
Antenna Gain10 dBi at 2.4 GHz, 11 dBi at 5 GHz
Connector TypeN-type (female)
