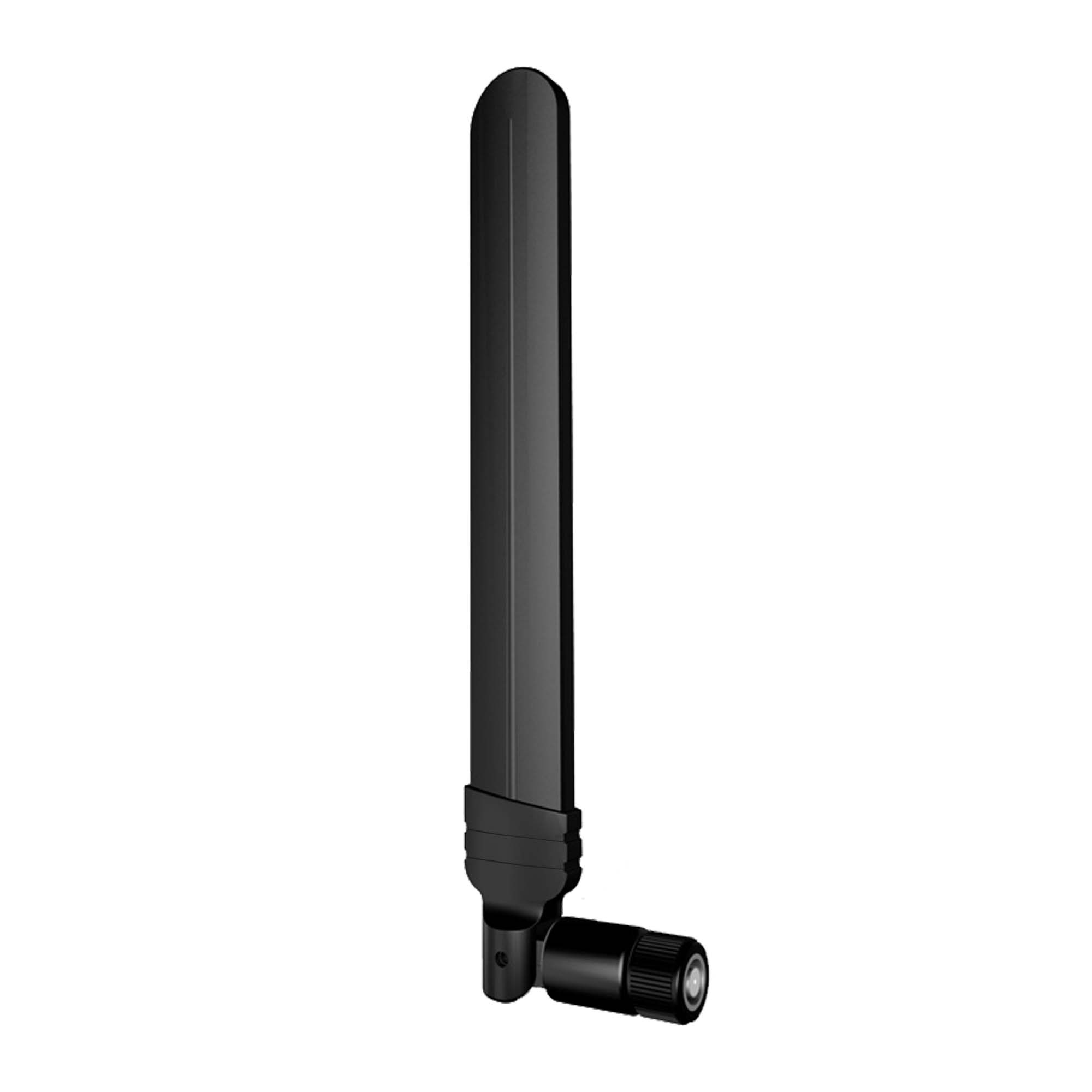

ANT-WDB6-ARM-05シリーズ

2.4 GHzで2 dBi、5 GHzで2 dBi、6 GHzで3 dBi、RP-SMA(メス)コネクタ付きトライバンドダイポールアンテナ

moxa-ant-wdb6-arm-05-series-image-(1).jpg | Moxa

機能と特長

  • 小型で設置が容易
  • 軽量でポータブルな導入が可能
  • チルト、スウィーベルに対応
  • 柔軟な設置
  • RP-SMA(メス)コネクタ対応

営業担当者に連絡

製品紹介

ANT-WDB6-ARM-05は、屋内用の全指向性の軽量でコンパクトなトライバンドアンテナです。アンテナは2/2/3 dBiの利得を提供し、-40~85°Cの温度で動作できるように設計されています。

  • Frequency

    6.025 to 7.125 GHz
    5.15 to 5.925 GHz
    2.4 to 2.5 GHz

  • Antenna Type

    Omni-directional

  • Typical Antenna Gain

    2/2/3 dBi

  • Connector

    RP-SMA (female)

  • Impedance

    50 ohms

  • Polarization

    Linear

  • V.S.W.R.

    2:1 max.

  • Weight

    19.1 g (0.04 lb)

  • Length

    176 mm (6.93 in)

  • Radome Color

    Black

  • Radome Material

    Plastic

  • Installation

    Straight mount

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

名前 種類 言語 バージョン リリース日
ANT-WDB6-ARM-05 シリーズデータシート
2.9 MB
データシート 日本語 v1.0 2025年10月30日 2025年10月30日

利用可能なモデル (1)

画像を表示
moxa-ant-wdb6-arm-05-image.jpg | MoxaANT-WDB6-ARM-05
Frequency2.4 GHz to 2.5 GHz
5.15 GHz to 5.925 GHz
6.025 GHz to 7.125 GHz
Antenna TypeOmni-directional
Active Antenna Gain2/2/3 dBi
Connector TypeRP-SMA (female)
