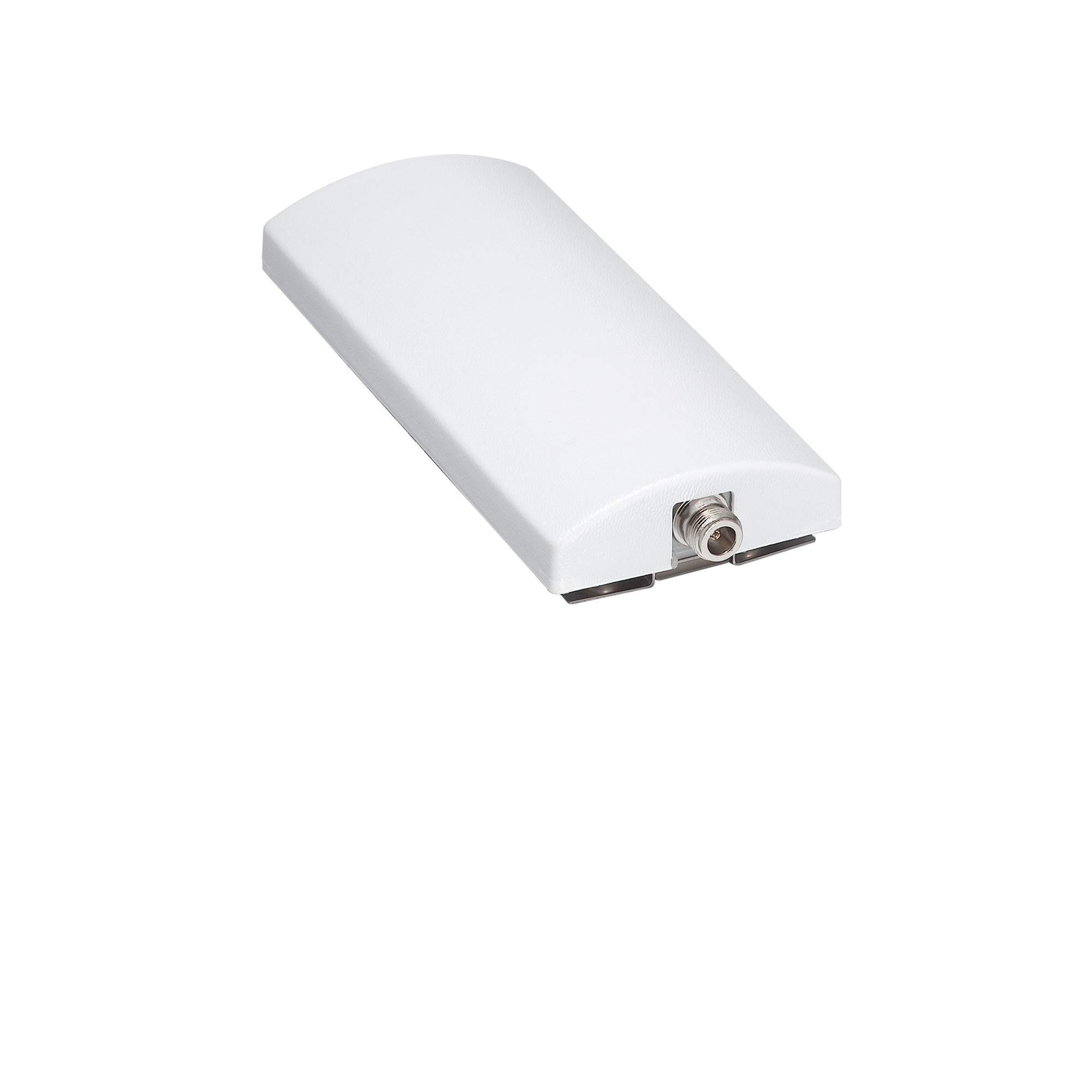

ANT-WSB-PNF-12シリーズ

指向性パネルアンテナ:12 dBi(2.4 GHz)

moxa-ant-wsb-pnf-12-series-image-1-(1).jpg | Moxa

特徴および利点

  • パフォーマンスを向上させる高利得アンテナ
  • 防水Nタイプコネクタ
  • 軽量
  • コンパクトなフォームファクタ
  • ポールマウントサポート
  • 筐体はIP65保護を提供
  • 動作温度範囲-40~80°C

営業担当者に連絡

製品紹介

ANT-WSB-PNF-12は、軽量コンパクトデュアルバンド高利得指向性パネルアンテナで、防水Nタイプコネクタが付属します。このアンテナは、12 dBi(2.4 Ghz)の利得を提供します。IP65保護等級の筐体、ポールマウントサポート、-40~80°Cの広い動作温度範囲により、屋外での使用に適しています。

フィールドパターン

周波数: 2.4 GHz

  • Frequency

    2.4 to 2.5 GHz

  • Antenna Type

    Directional, Panel

  • Typical Antenna Gain

    12 dBi

  • Connector

    N-type (female)

  • Impedance

    50 ohms

  • Polarization

    Linear

  • HPBW/Horizontal

    50°

  • HPBW/Vertical

    30°

  • V.S.W.R.

    1:1.5 max.

  • Power Handling

    10 W (max.)

  • IP Rating

    IP65

  • Dimensions

    214 x 94 x 30 mm (8.43 x 3.7 x 1.18 in)

  • Weight

    560 g (1.23 lb), including antenna holder

  • Radome Color

    White

  • Radome Material

    PVC

  • Installation

    Pole mount

  • Operating Temperature

    -40 to 80°C (-40 to 176°F)

  • Storage Temperature (package included)

    -40 to 80°C (-40 to 176°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
ANT-WSB-PNF-12シリーズデータシート
3.9 MB
データシート 日本語 v1.1 2019年5月15日 2019年5月15日

利用可能なモデル (1)

画像を表示
moxa-ant-wsb-pnf-12-image.jpg | MoxaANT-WSB-PNF-12
Frequency2.4 to 2.5 GHz
Antenna TypeDirectional, Panel
Antenna Gain12 dBi
ConnectorN-type (female)
