ANT-WSB-PNF-18シリーズ

18 dBi(2.4 GHz)、Nタイプ(メス)、指向性、パネルアンテナ

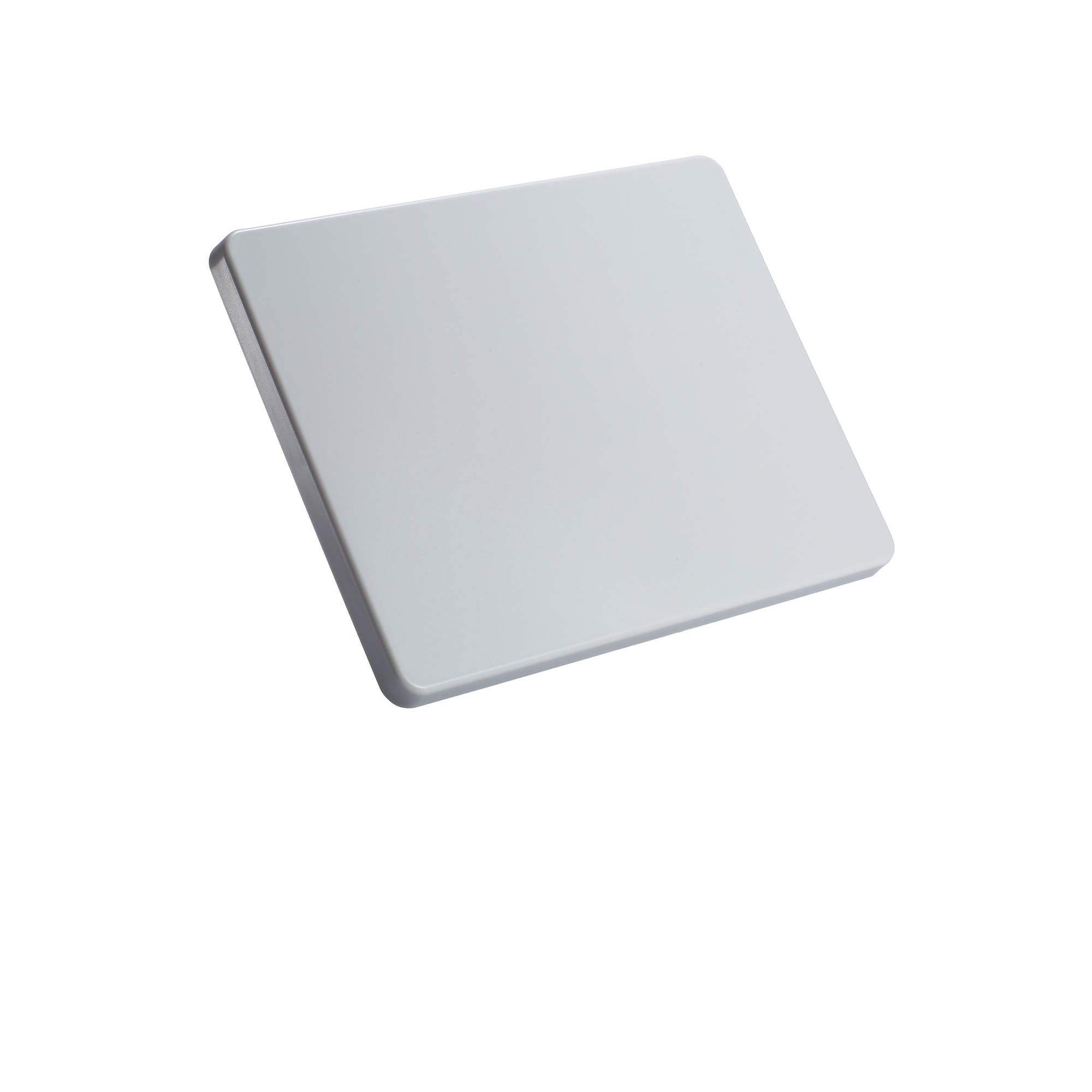

moxa-ant-wsb-pnf-18-series-image-1-(1).jpg | Moxa

特徴および利点

  • パフォーマンスを向上させる高利得アンテナ
  • 防水Nタイプコネクタ
  • 軽量
  • コンパクトなフォームファクタ
  • ポールマウントサポート
  • 筐体はIP65保護を提供
  • 動作温度範囲-40~80°C

営業担当者に連絡

製品紹介

ANT-WSB-PNF-18は、軽量コンパクトデュアルバンド高利得指向性パネルアンテナで、防水Nタイプコネクタが付属します。このアンテナは、18 dB(2.4 GHz)の利得を提供します。IP65保護等級の筐体、ポールマウントサポート、-40~80°Cの広い動作温度範囲により、屋外での使用に適しています。

フィールドパターン

周波数: 2.4 GHz

  • Frequency

    2.4 to 2.5 GHz

  • Antenna Type

    Directional, Panel

  • Typical Antenna Gain

    18 dBi

  • Connector

    N-type (female)

  • Impedance

    50 ohms

  • Polarization

    Linear

  • HPBW/Horizontal

    30°

  • HPBW/Vertical

    20°

  • V.S.W.R.

    1:1.5 max.

  • Power Handling

    15 W (max.)

  • IP Rating

    IP65

  • Dimensions

    270 x 205 x 15 mm (10.63 x 8.07 x 0.59 in)

  • Weight

    310 g (0.68 lb)

  • Radome Color

    Light gray

  • Radome Material

    PC and ABS

  • Installation

    Pole mount

  • Operating Temperature

    -40 to 80°C (-40 to 176°F)

  • Storage Temperature (package included)

    -40 to 80°C (-40 to 176°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
ANT-WSB-PNF-18シリーズデータシート
5.6 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日

利用可能なモデル (1)

画像を表示
moxa-ant-wsb-pnf-18-image.jpg | MoxaANT-WSB-PNF-18
Frequency2.4 to 2.5 GHz
Antenna TypeDirectional, Panel
Antenna Gain18 dBi
ConnectorN-type (female)
