MAT-WDB-PA-NF-2-0708シリーズ

7 dBi（2.4 GHz）、8 dBi（5 GHz）、Nタイプ（メス）、2x2 MIMO、デュアルバンド、パネルアンテナ

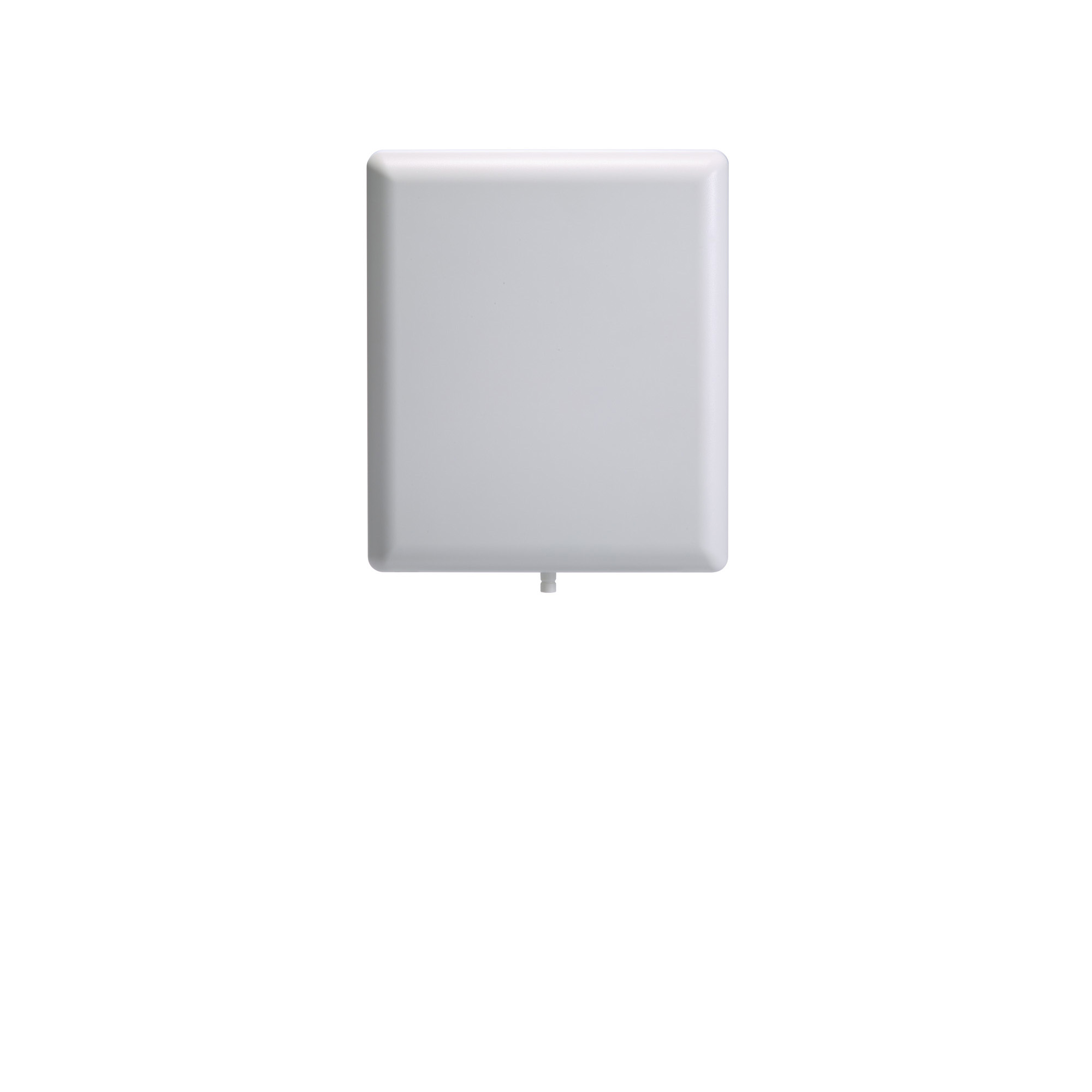

moxa-mat-wdb-pa-nf-2-0708-series-image-1-(1).jpg | Moxa

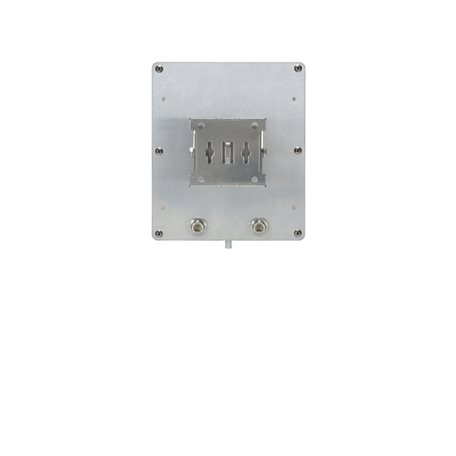

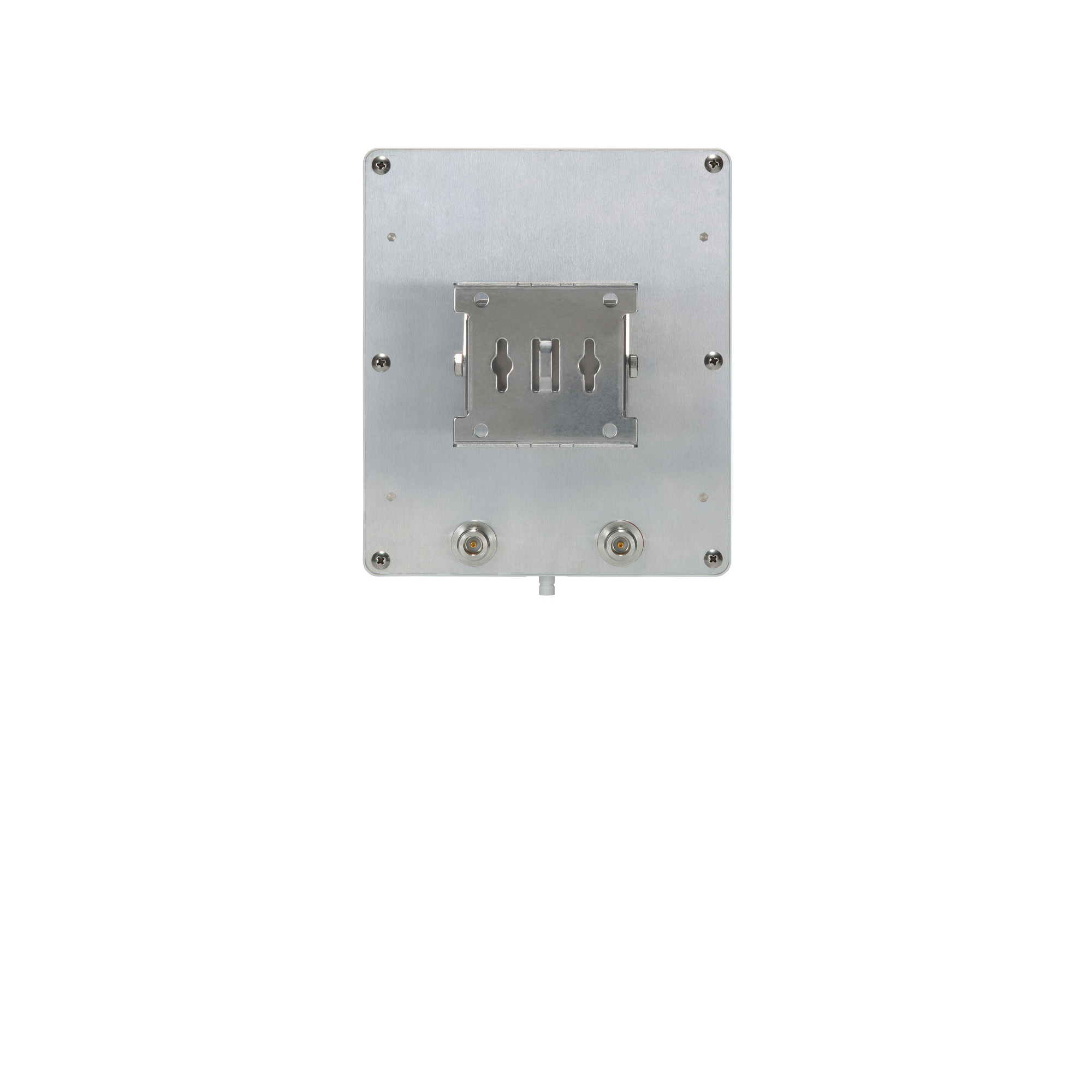

moxa-mat-wdb-pa-nf-2-0708-series-image-2-(1).jpg | Moxa

機能と特長

  • 軽量
  • コンパクトなフォームファクタ
  • ポールマウントサポート
  • 動作温度範囲-40～75°C

営業担当者に連絡

製品紹介

MAT-WDB-PA-NF-2-0708アンテナは、コンパクトMIMO 2x2デュアルバンドパネルアンテナで、Nタイプ（メス）コネクタが付属します。アンテナは、2.4 GHzと5 GHzの両方の周波数で使用でき、7/8 dBiの利得を提供します。

フィールドパターン

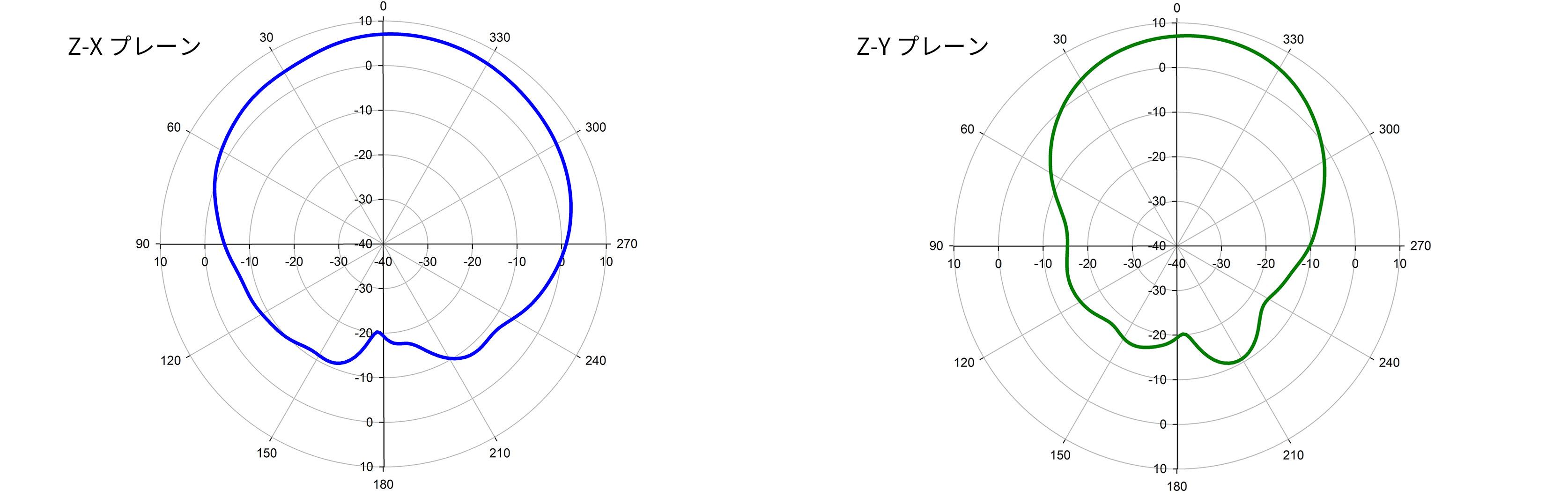

ポート1周波数：2.4 GHz

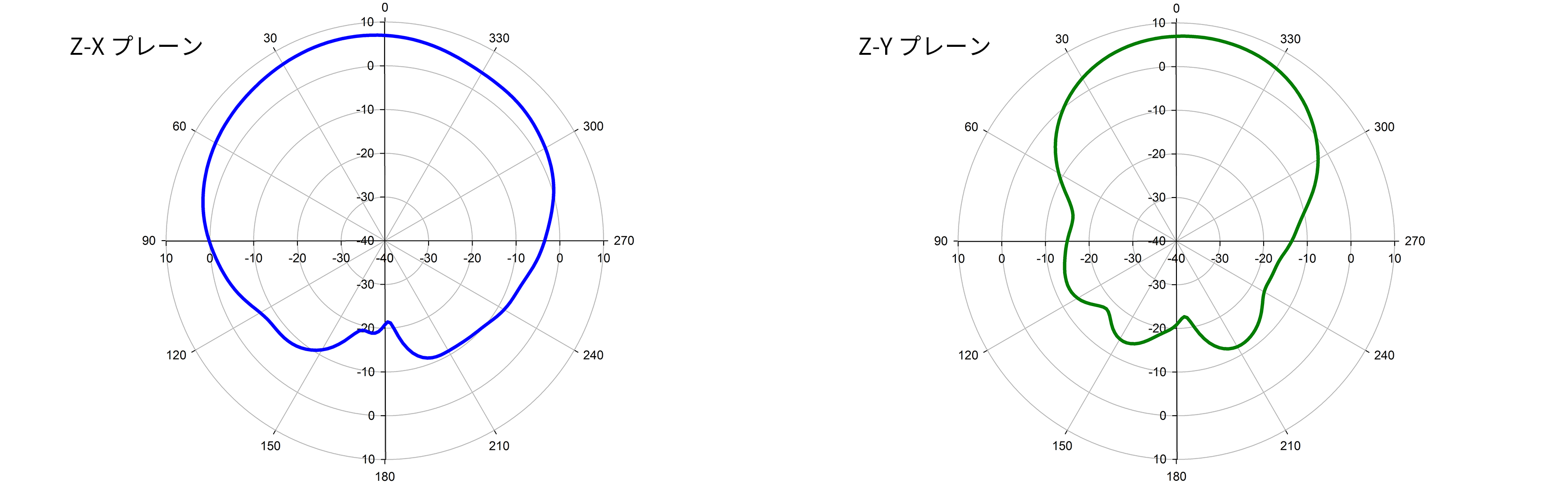

ポート2周波数：2.4 GHz

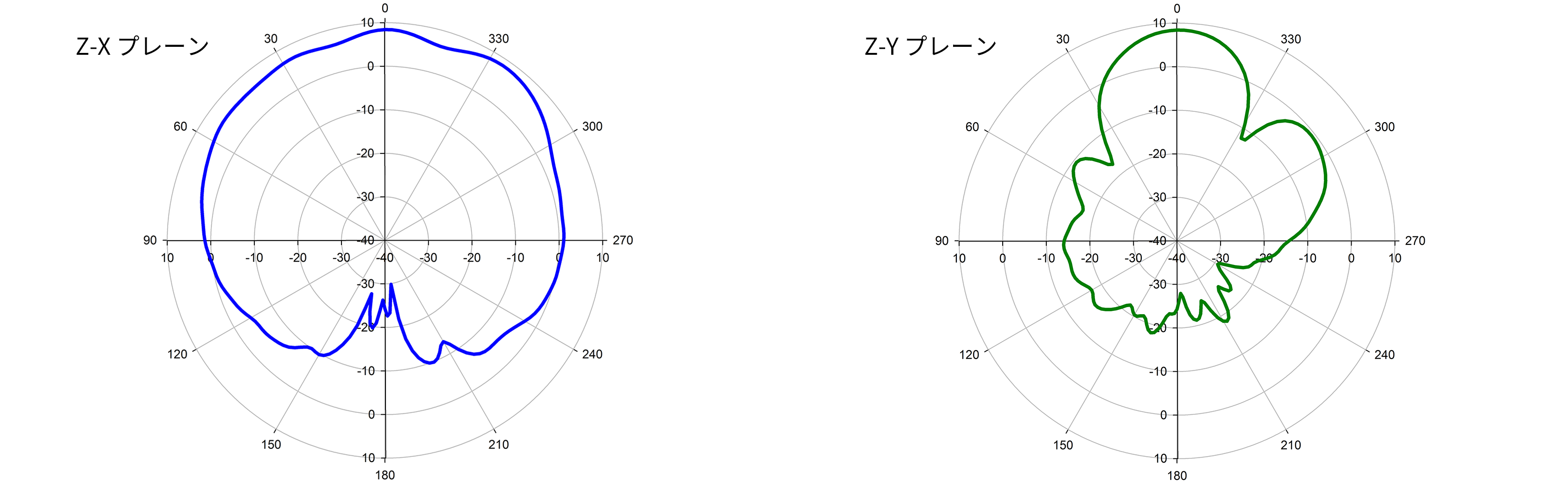

ポート1周波数：5 GHz

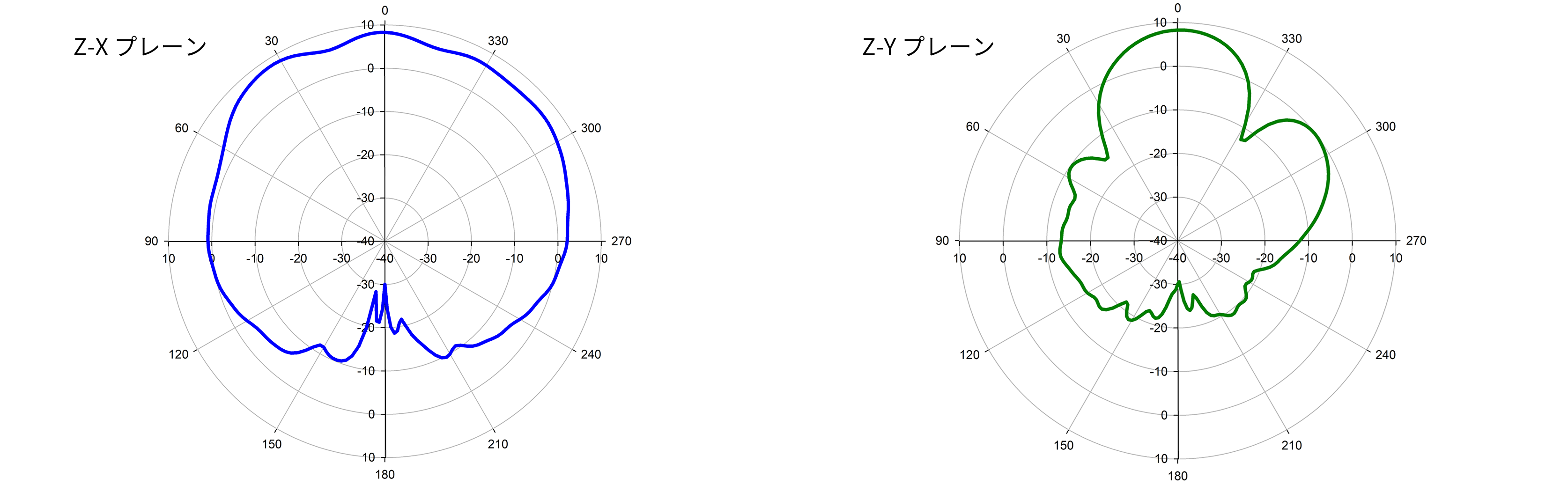

ポート2周波数：5 GHz

  • Frequency

    2.4 to 2.5, 4.9 to 5.9 GHz

  • Antenna Type

    MIMO 2x2, Directional, Panel

  • Typical Antenna Gain

    7/8 dBi

  • Connector

    N-type (female)

  • Impedance

    50 ohms

  • Polarization

    Vertical

  • HPBW/Horizontal

    90°

  • HPBW/Vertical

    50°

  • V.S.W.R.

    2:1 max.

  • Power Handling

    2 W (max.)

  • Dimensions

    206 x 177 x 45 mm (8.11 x 6.97 x 1.77 in)

  • Weight

    935 g (2.06 lb)

  • Radome Color

    White

  • Radome Material

    ABS

  • Installation

    Pole mount

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (30°C, non-condensing)

サポートドキュメント

フィルター

すべて データシート
名前 種類 言語 バージョン リリース日
MAT-WDB-PA-NF-2-0708シリーズデータシート
4.6 MB 		データシート 日本語 v1.0 2018年11月12日 2018年11月12日

利用可能なモデル (1)

画像を表示
比較
moxa-mat-wdb-pa-nf-2-0708-image.jpg | MoxaMAT-WDB-PA-NF-2-0708
Frequency2.4 to 2.5, 4.9 to 5.9 GHz
Antenna TypeMIMO 2x2, Directional, Panel
Antenna Gain7/8 dBi
ConnectorN-type (female)
