DA-660Aシリーズ

4 LANポートと8-16シリアルポートを備えたArmベースの500 Mhz 1Uラックマウント産業用コンピュータ

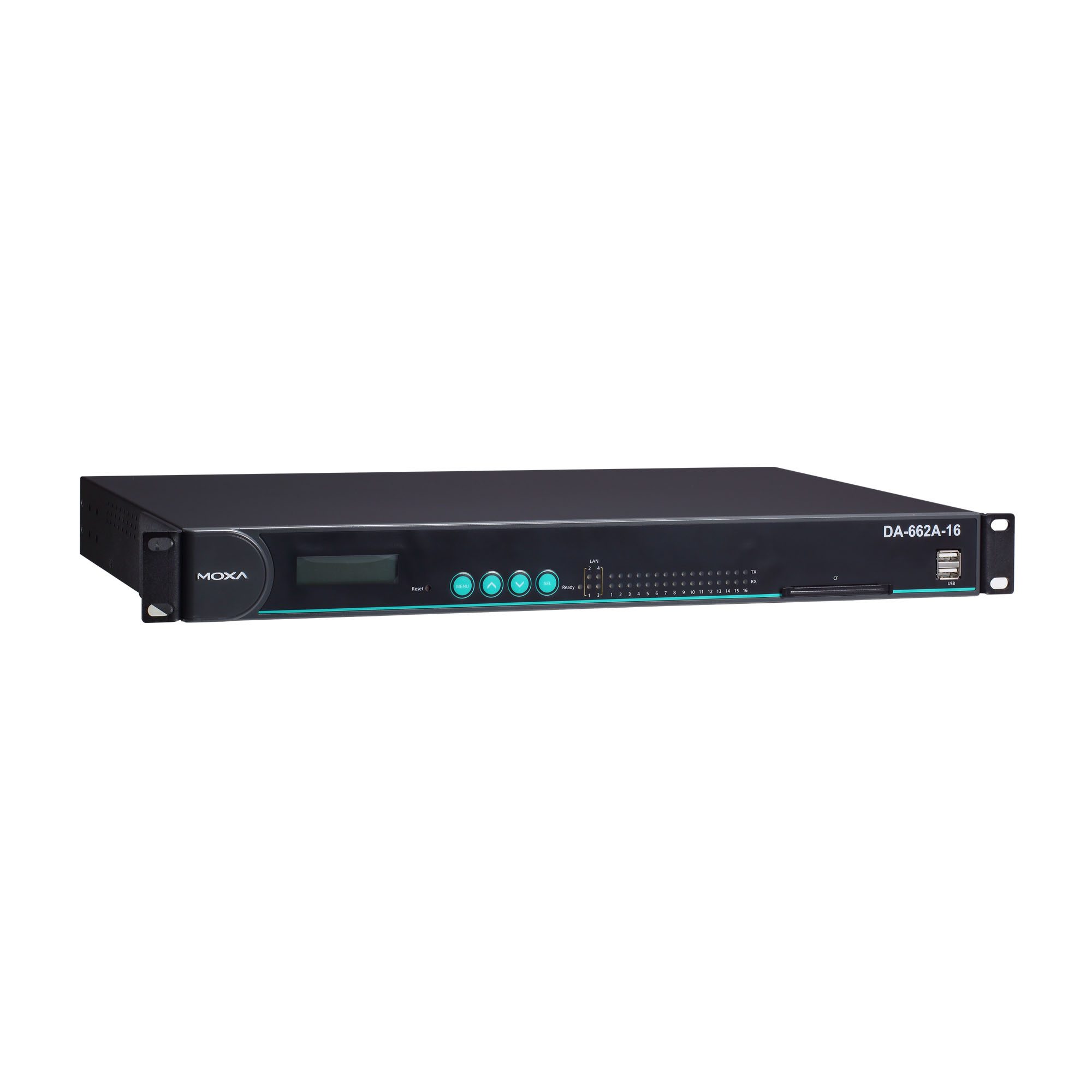

moxa-da-660a-series-image-1-(1).jpg | Moxa

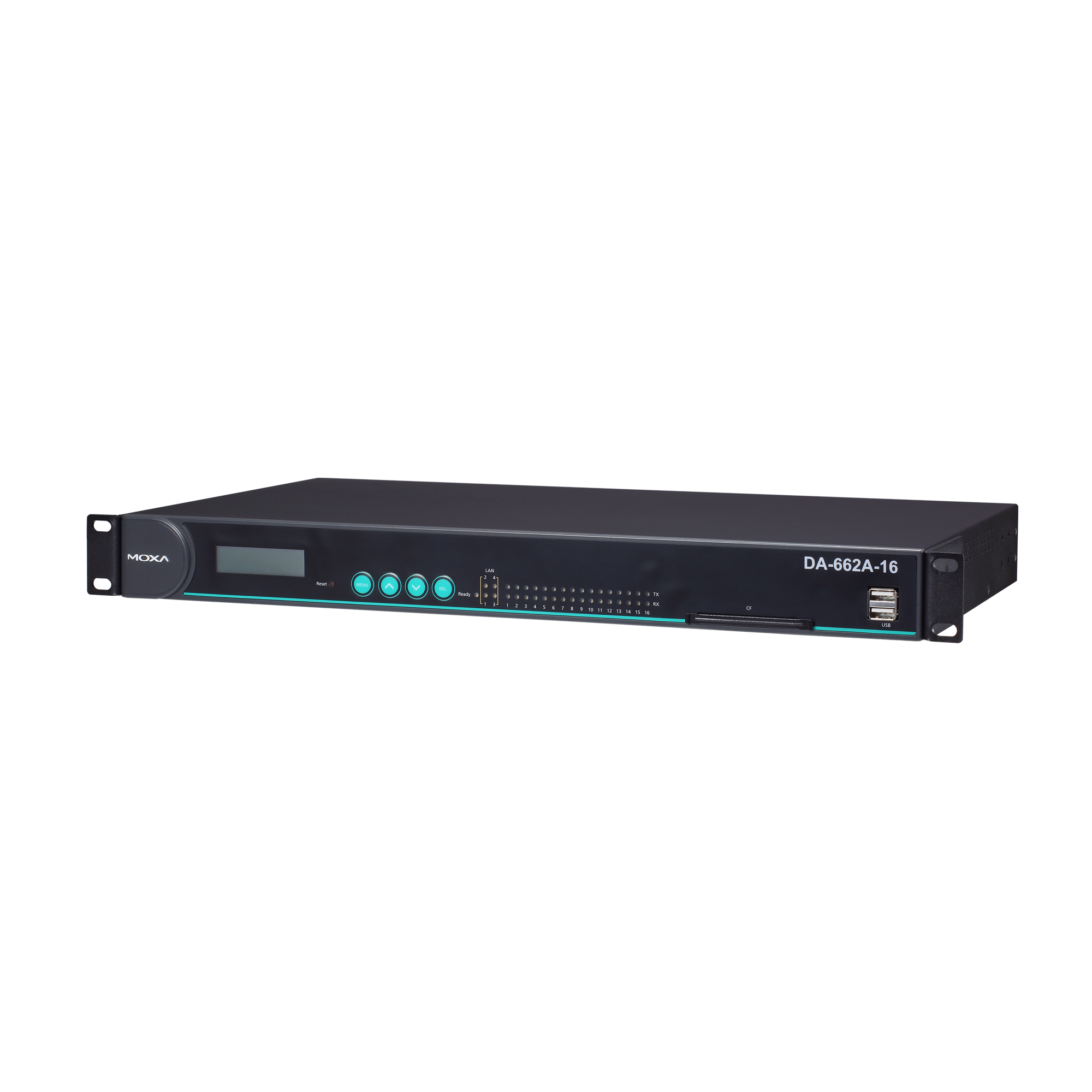

moxa-da-660a-series-image-2-(1).jpg | Moxa

特徴および利点

  • 128 MBオンボードRAMおよび32 MBフラッシュメモリを搭載したMoxaMacro500 MHzプロセッサ
  • 8~16個のソフトウェア選択可能なRS-232/422/485シリアルポート
  • ジャンパー設定可能な8~16個の1/150 kΩプルアップ/ダウンおよび120 Ω終端抵抗
  • すべてのシリアル信号に対して15 kV ESD保護
  • クワッド10/100 Mbpsイーサネットポート
  • ストレージ拡張用のUSBおよびCFスロット
  • 標準型19インチラックに設置、高さ1U
  • 100~240 VDCの広範囲電源入力
  • LCMディスプレイおよびHMI用キーパッド
  • 実行可能なLinux OSプラットフォーム
  • 頑丈でファンレスの設計
  • シリアルポート絶縁保護が可能なモデル

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

DA-660AシリーズArmベースの、すぐに実行できる組み込みコンピュータは、産業用データ収集アプリケーション用に設計されています。コンピュータには、MoxaMacro通信プロセッサに基づいて、8-16個のRS-232/422/485シリアルポート、4つのイーサネットポート、および2つのUSB 2.0ポートが装備されています。さらに、DA-662A-I-8/16-LXのシリアルポートには、高レベルの干渉保護が付属しています。筐体は標準の1U、19インチ幅のラックマウント可能な頑丈なエンクロージャです。堅牢なラックマウント可能なメカニズム設計は、産業環境アプリケーションに必要とされる強化された保護を提供し、ユーザーが標準的な19インチラックマウントにDA-660Aコンピュータをインストールすることを容易にします。

DA-660Aコンピュータは、SCADAシステム、プラントフロアオートメーション、電力監視アプリケーションなど、分散組み込み技術を必要とするアプリケーションに適しています。

外観

前面図(DA-662A-8)

前面図(DA-662A-16)

背面図(DA-662A-8)

背面図(DA-662A-16)

  • CPU

    MoxaMacro 500 MHz

  • SDRAM

    128 MB

  • Flash

    NOR Flash, 32 MB

  • Pre-installed OS

    Linux

  • LCD Module

    Liquid Crystal Display on the case, 2x16 text mode

  • Ethernet Ports

    Auto-sensing 10/100 Mbps ports (RJ45 connector) x 4

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • System

    System Ready x 1

  • Serial

    2 per port (Tx, Rx)

  • Serial Ports

    8-port models: 8 x RS-232/422/485
    16-port models: 16 x RS-232/422/485

  • Console Port

    1 x RJ45

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Baudrate

    50 bps to 921.6 kbps

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Voltage

    100 to 240 VAC

  • Power Consumption

    20 W

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Automatic Reboot Trigger

    Built-in WDT

  • Dimensions

    480 x 45 x 237 mm (18.9 x 1.77 x 9.33 in)

  • Weight

    4,300 g (9.56 lb)

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -20 to 70°C (-4 to -158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Vibration

    1g @ IEC-68-2-6, sine wave (resonance search), 5-500 Hz, 1 Oct/min, 1 Cycle, 13 mins 17 sec per axis

  • Safety

    UL 60950-1

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 22, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 3 V/m
    IEC 61000-4-8: 1 A/m
    IEC 61000-4-11

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    DA-662A-8-LX: 272,913 hrs
    DA-662A-16-LX: 177,580 hrs
    DA-662A-16-DP-LX: 177,260 hrs
    DA-662A-I-8-LX: 268,332 hrs
    DA-662A-I-16-LX: 189,455 hrs

  • Standards

    Telcordia (Bellcore) Standard
