UC-2100シリーズ

ワイヤレスモジュール用の1つのミニPCIe拡張スロットを搭載した手のひらサイズのARMCortex-A8 600 MHzのIIoTゲートウェイ

moxa-uc-2100-series-image-(1).jpg | Moxa
moxa-uc-2100-series-image-1-(1).jpg | Moxa
moxa-uc-2100-series-image-2-(1).jpg | Moxa
moxa-uc-2100-series-image-3-(1).jpg | Moxa
moxa-uc-2100-series-image-4-(1).jpg | Moxa

機能と特長

  • Armv7 Cortex-A8 600-1000 MHzプロセッサ
  • オートネゴシエーション対応10/100 Mbpsイーサネットポートx 1または2
  • ギガビットイーサネットに対応（UC-2112）
  • ソフトウェアで選択可能なRS-232/422/485ポートx 最大2（すべての信号に対応）
  • Moxa Industrial Linuxを搭載（10年間の超長期サポート付き）
  • ストレージ拡張用のmicroSDソケット（UC-2111、UC-2112）
  • Wi-Fi/セルラーモジュール（UC-2104）用ミニPCIeソケット
  • 危険区域認証を受け、-40～75°Cの広い温度モデルに対応

認証

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

UC-2100シリーズのコンピューティングプラットフォームは、組み込みデータ収集および処理アプリケーション向けに設計されています。コンピュータには、ソフトウェアで選択可能な最大2つのRS-232/422/485フルシグナルシリアルポートと、シングルまたはデュアルイーサネットポートが搭載されています。手のひらサイズのARMベースのコンピューティングプラットフォームには、シングルまたはデュアルシリアル、イーサネットポート、ギガビットイーサネット、ワイヤレス接続など、広範囲のインターフェース要件に対応するさまざまなモデルが含まれています。汎用的な通信機能を備えており、ユーザーはUC-2100をさまざまな複雑な通信ソリューションに効率的に適応させることができます。

UC-2100シリーズには、Cortex-A8 ARMベースのプロセッサが内蔵されており、さまざまな産業ソリューション向けに最適化されています。 。柔軟なインターフェースオプションを備えたこの小型の組み込みコンピュータは、現場サイトでデータ取得と処理向けに信頼性と安全性の高いゲートウェイを提供し、多くの他の大規模な導入にも有効な通信プラットフォームです。広範囲の温度アプリケーションを想定したモデルは、石油・ガス業界などの過酷な環境での使用にも対応しています。さらに、すべてのモデルは、最適化されたソフトウェア機能と長期サポートを提供するMoxa Industrial Linuxプラットフォームを使用しています。

外観

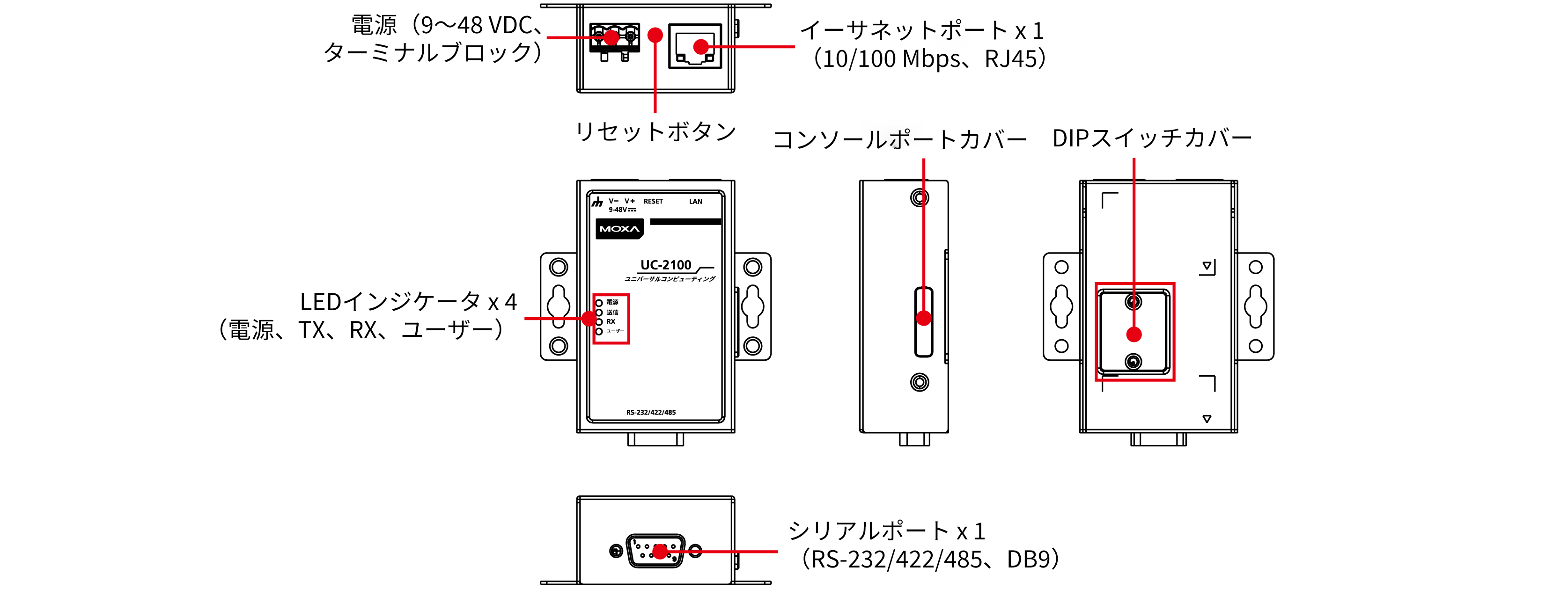

UC-2101

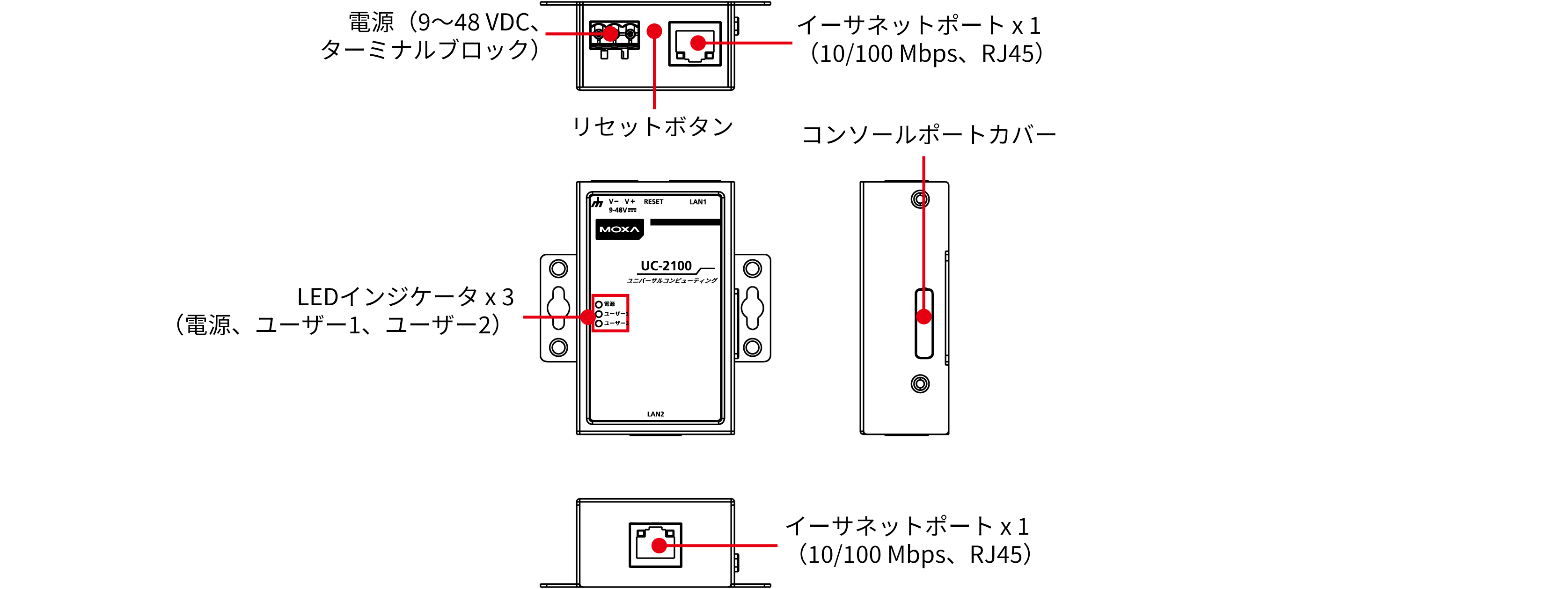

UC-2102

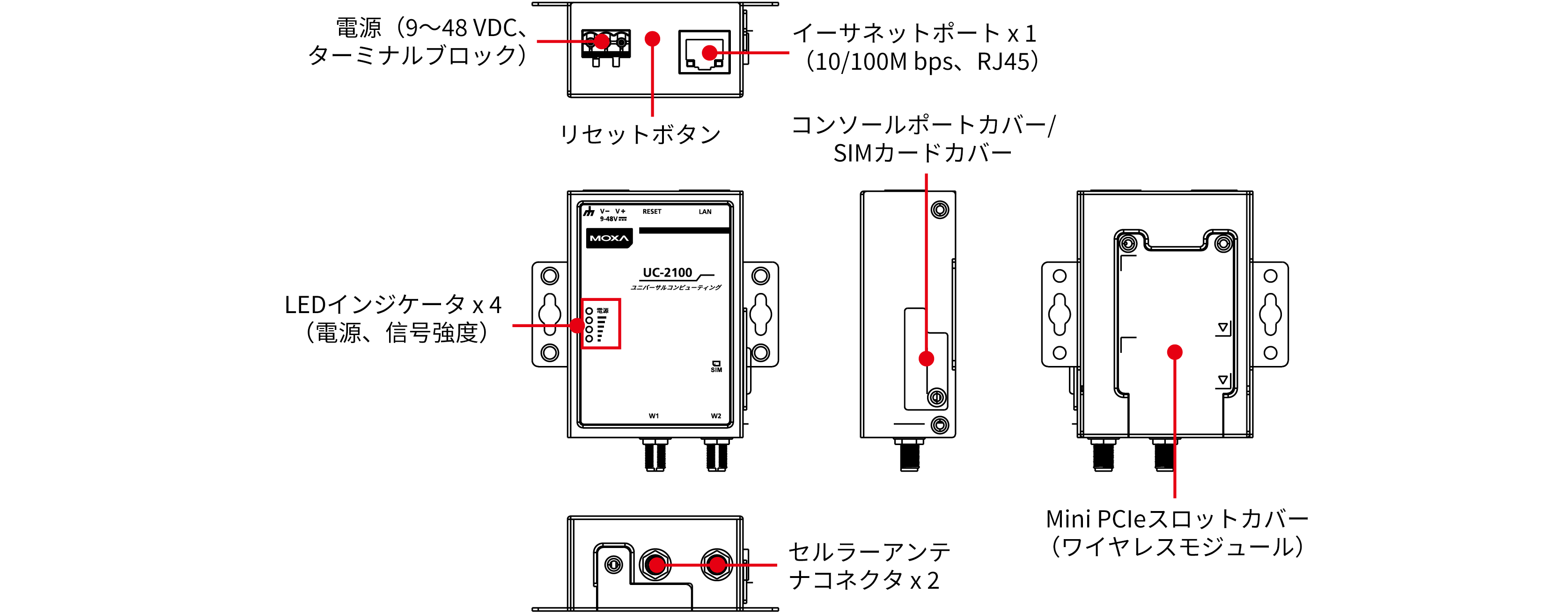

UC-2104

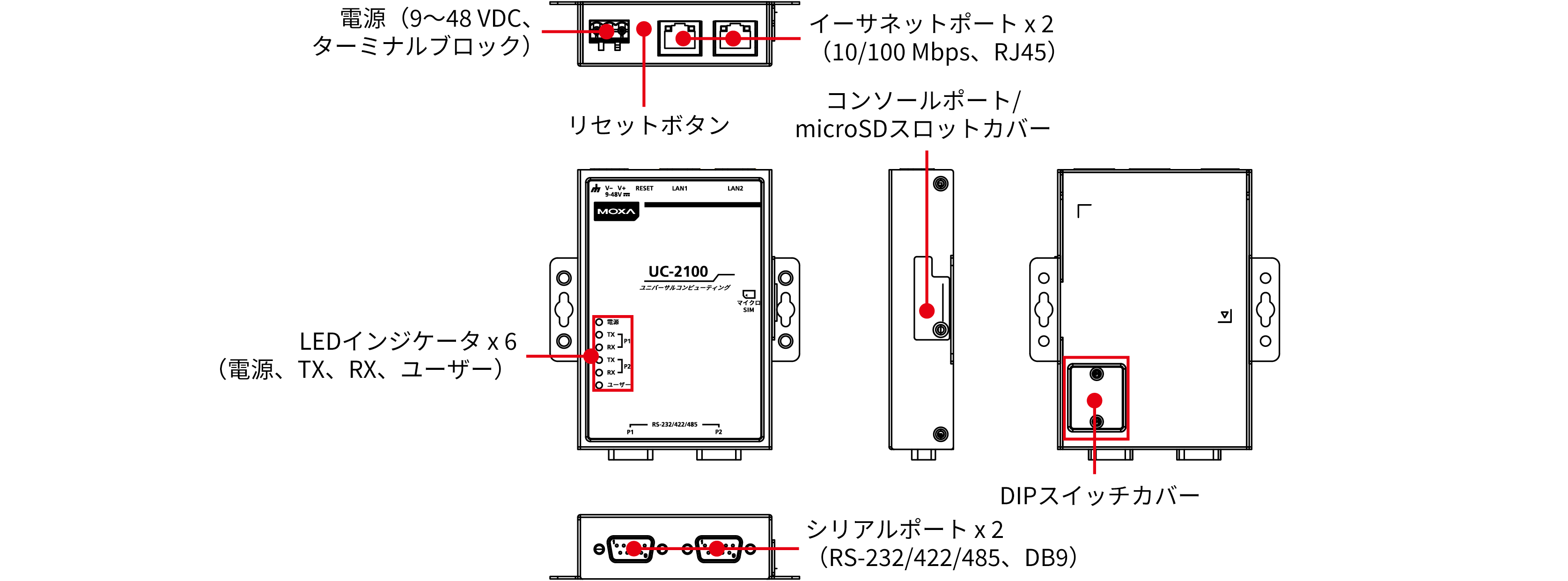

UC-2111

UC-2112

  • CPU

    UC-2101-LX: Armv7 Cortex-A8 600 MHz
    UC-2102-LX: Armv7 Cortex-A8 600 MHz
    UC-2104-LX: Armv7 Cortex-A8 600 MHz
    UC-2111-LX: Armv7 Cortex-A8 600 MHz
    UC-2112-LX: Armv7 Cortex-A8 1 GHz
    UC-2112-T-LX: Armv7 Cortex-A8 1 GHz

  • DRAM

    UC-2101-LX: 256 MB DDR3
    UC-2102-LX: 256 MB DDR3
    UC-2104-LX: 256 MB DDR3
    UC-2111-LX: 512 MB DDR3
    UC-2112-LX: 512 MB DDR3
    UC-2112-T-LX: 512 MB DDR3

  • Storage Pre-installed

    8 GB eMMC

  • Pre-installed OS

    Linux Debian 9 kernel 4.4 (Moxa Industrial Linux)

  • Storage Slot

    UC-2111-LX: Micro SD slots x 1
    UC-2112-LX: Micro SD slots x 1
    UC-2112-T-LX: Micro SD slots x 1

  • Supported OS

    Moxa Industrial Linux (Debian 9)

  • Ethernet Ports

    UC-2101-LX: Auto-sensing 10/100 Mbps ports (RJ45 connector) x 1
    UC-2102-LX: Auto-sensing 10/100 Mbps ports (RJ45 connector) x 2
    UC-2104-LX: Auto-sensing 10/100 Mbps ports (RJ45 connector) x 1
    UC-2111-LX: Auto-sensing 10/100 Mbps ports (RJ45 connector) x 2
    UC-2112-LX: Auto-sensing 10/100 Mbps ports (RJ45 connector) x 1, Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 1
    UC-2112-T-LX: Auto-sensing 10/100 Mbps ports (RJ45 connector) x 1, Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 1

  • Serial Ports

    UC-2101-LX: RS-232/422/485 ports x 1, software selectable (DB9 male)
    UC-2111-LX: RS-232/422/485 ports x 2, software selectable (DB9 male)
    UC-2112-LX: RS-232/422/485 ports x 2, software selectable (DB9 male)
    UC-2112-T-LX: RS-232/422/485 ports x 2, software selectable (DB9 male)

  • Console Port

    RS-232 (TxD, RxD, GND), 4-pin header output (115200, n, 8, 1)

  • Expansion Slots

    UC-2104-LX: mPCIe slot x 1

  • Cellular Antenna Connector

    UC-2104-LX: SMA x 2

  • Number of SIMs

    UC-2104-LX: 1

  • SIM Format

    UC-2104-LX: Standard

  • Buttons

    Reset button, DIP switch for serial port configuration

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Baudrate

    50 bps to 921.6 kbps

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • ESD Protection

    4 kV, for all signals

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • System

    Power x 1

  • LAN

    2 per port (10/100 Mbps)
    UC-2112-LX, UC-2112-T-LX: 2 per port (10/100/1000 Mbps)

  • Serial

    UC-2101-LX: 2 per port (Tx, Rx)
    UC-2111-LX: 2 per port (Tx, Rx)
    UC-2112-LX: 2 per port (Tx, Rx)
    UC-2112-T-LX: 2 per port (Tx, Rx)

  • User Programmable

    UC-2101-LX: User x 1
    UC-2102-LX: User x 2
    UC-2111-LX: User x 1
    UC-2112-LX: User x 1
    UC-2112-T-LX: User x 1

  • Wireless Signal Strength

    UC-2104-LX: Cellular/Wi-Fi x 3

  • Housing

    Metal

  • Installation

    Wall mounting, DIN-rail mounting (with optional kit)

  • Weight

    UC-2101-LX: 190 g (0.42 lb)
    UC-2102-LX: 190 g (0.42 lb)
    UC-2104-LX: 220 g (0.49 lb)
    UC-2111-LX: 290 g (0.64 lb)
    UC-2112-LX: 290 g (0.64 lb)
    UC-2112-T-LX: 290 g (0.64 lb)

  • Dimensions (with ears)

    UC-2101-LX: 73 x 80 x 28 mm (2.87 x 3.15 x 1.10 in)
    UC-2102-LX: 73 x 80 x 28 mm (2.87 x 3.15 x 1.10 in)
    UC-2104-LX: 80 x 80 x 30.8 mm (3.15 x 3.15 x 1.21 in)
    UC-2111-LX: 99 x 111 x 25.5 mm (3.90 x 4.37 x 1.00 in)
    UC-2112-LX: 99 x 111 x 25.5 mm (3.90 x 4.37 x 1.00 in)
    UC-2112-T-LX: 99 x 111 x 25.5 mm (3.90 x 4.37 x 1.00 in)

  • Dimensions (without ears)

    UC-2101-LX: 50 x 80 x 28 mm (1.97 x 3.15 x 1.10 in)
    UC-2102-LX: 50 x 80 x 28 mm (1.97 x 3.15 x 1.10 in)
    UC-2104-LX: 57 x 80 x 30.8 mm (2.24 x 3.15 x 1.21 in)
    UC-2111-LX: 77 x 111 x 25.5 mm (3.03 x 4.37 x 1.00 in)
    UC-2112-LX: 77 x 111 x 25.5 mm (3.03 x 4.37 x 1.00 in)
    UC-2112-T-LX: 77 x 111 x 25.5 mm (3.03 x 4.37 x 1.00 in)

  • Operating Temperature

    UC-2101-LX: -10 to 60°C (14 to 140°F)
    UC-2102-LX: -10 to 60°C (14 to 140°F)
    UC-2104-LX: -10 to 70°C (14 to 158°F)
    UC-2111-LX: -10 to 60°C (14 to 140°F)
    UC-2112-LX: -10 to 60°C (14 to 140°F)
    UC-2112-T-LX: -40 to 75°C (-40 to 167°F)

  • Storage Temperature

    UC-2101-LX: -20 to 70°C (-4 to 158°F)
    UC-2102-LX: -20 to 70°C (-4 to 158°F)
    UC-2104-LX: -20 to 70°C (-4 to 158°F)
    UC-2111-LX: -20 to 70°C (-4 to 158°F)
    UC-2112-LX: -20 to 70°C (-4 to 158°F)
    UC-2112-T-LX: -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Shock

    IEC 60068-2-27

  • Vibration

    2 Grms @ IEC 60068-2-64, random wave, 5-500 Hz, 1 hr per axis (without USB devices attached)

  • Input Voltage

    9 to 48 VDC

  • Input Current

    0.084 A @ 9 VDC, 0.45 A @ 48 VDC

  • Power Consumption

    4 W

  • Time

    UC-2101-LX: 1,360,496 hrs
    UC-2102-LX: 1,652,339 hrs
    UC-2104-LX: 1,577,995 hrs
    UC-2111-LX: 985,911 hrs
    UC-2112-LX: 982,882 hrs
    UC-2112-T-LX: 982,882 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

  • Alert Tools

    External RTC (real-time clock)

  • Automatic Reboot Trigger

    External WDT (watchdog timer)

  • Safety

    EN 60950-1, IEC 60950-1, UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    UC-2112-LX, UC-2112-T-LX: Class I Division 2, IECEx Zone 2, ATEX Zone 2

  • Green Product

    RoHS, CRoHS, WEEE
