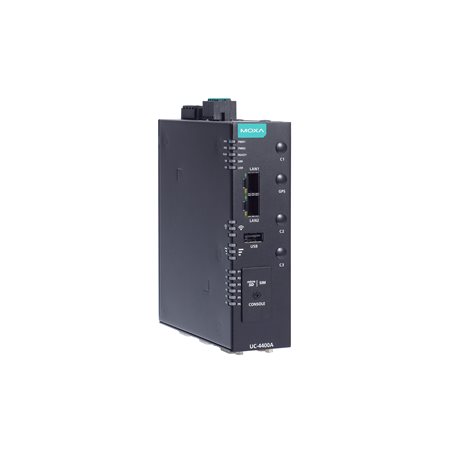

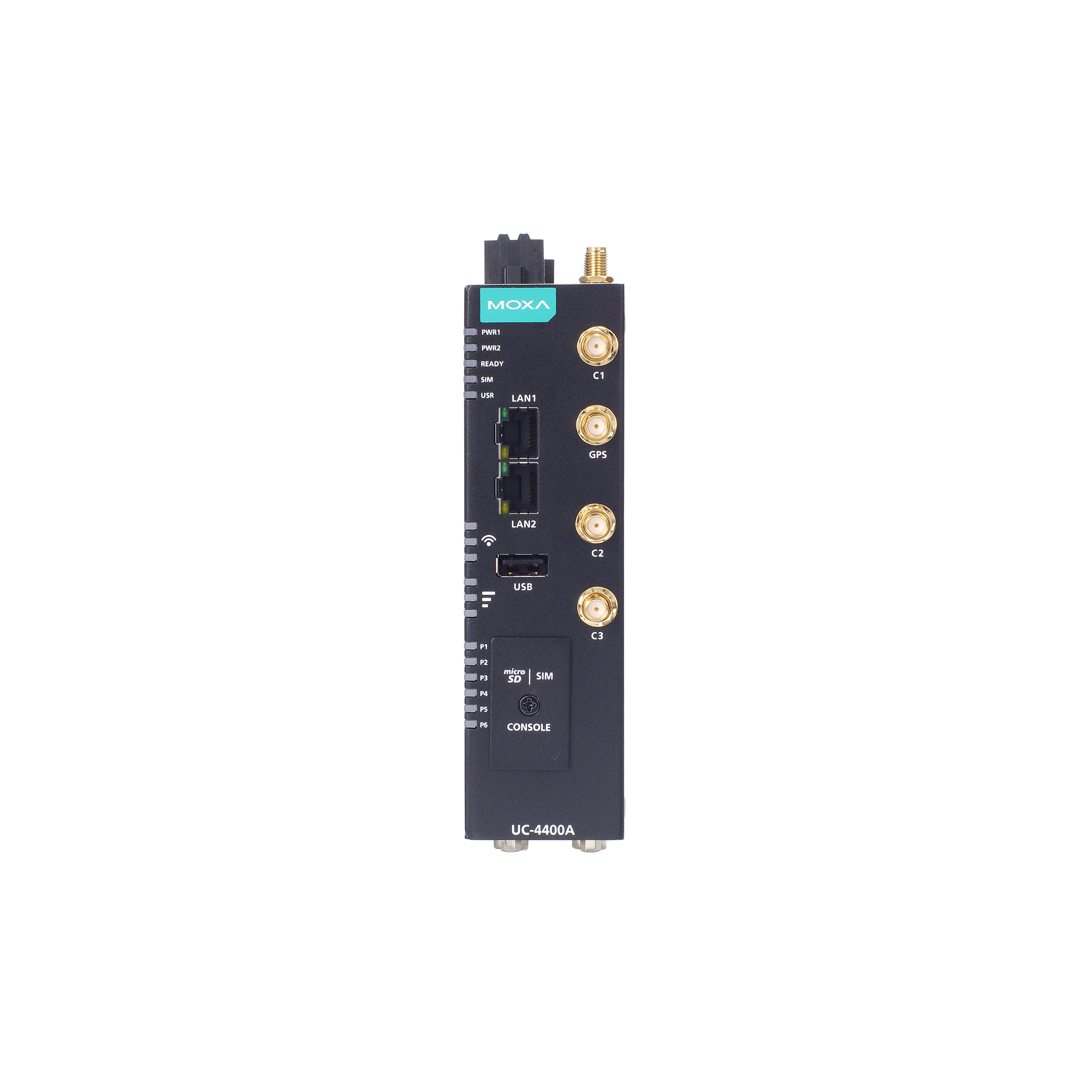

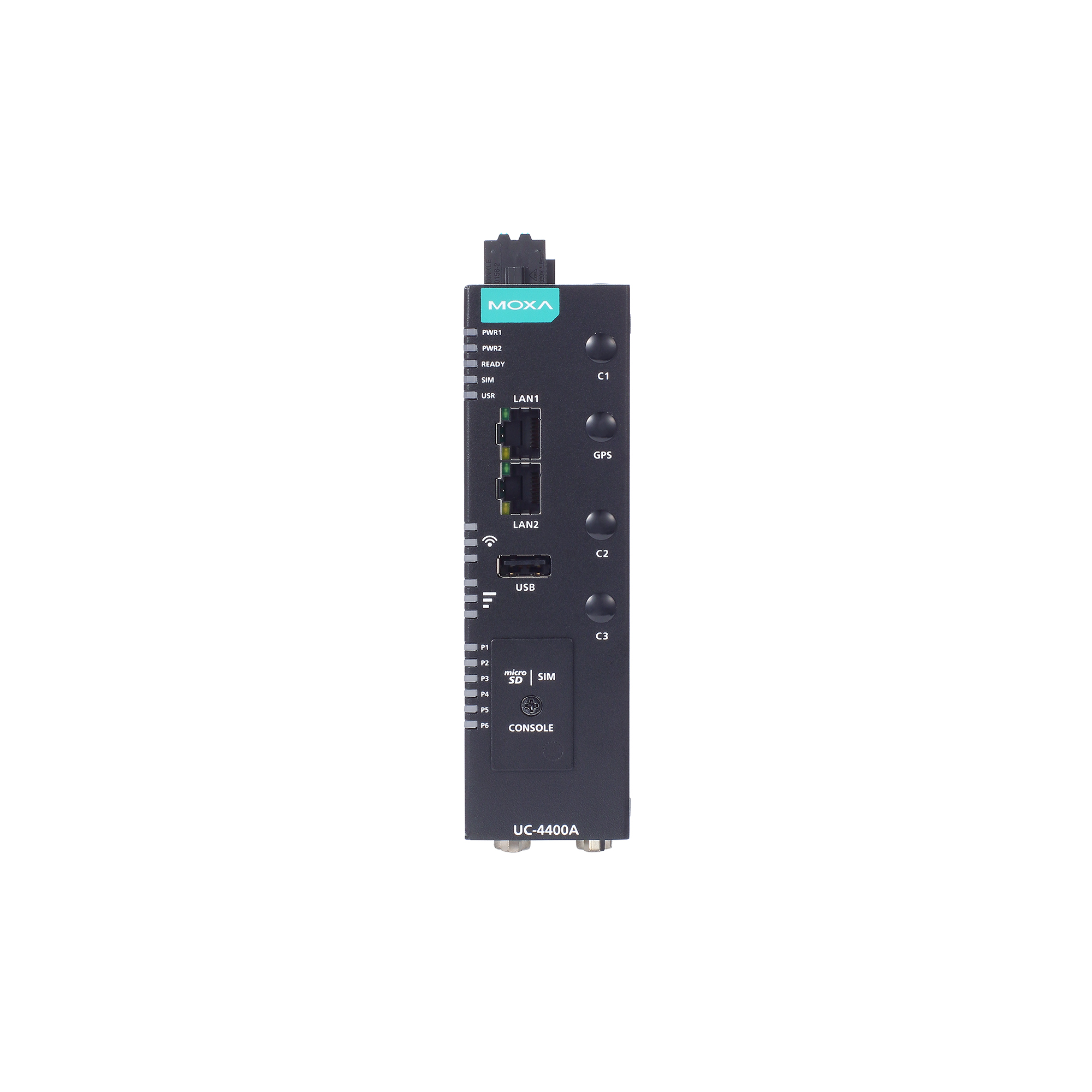

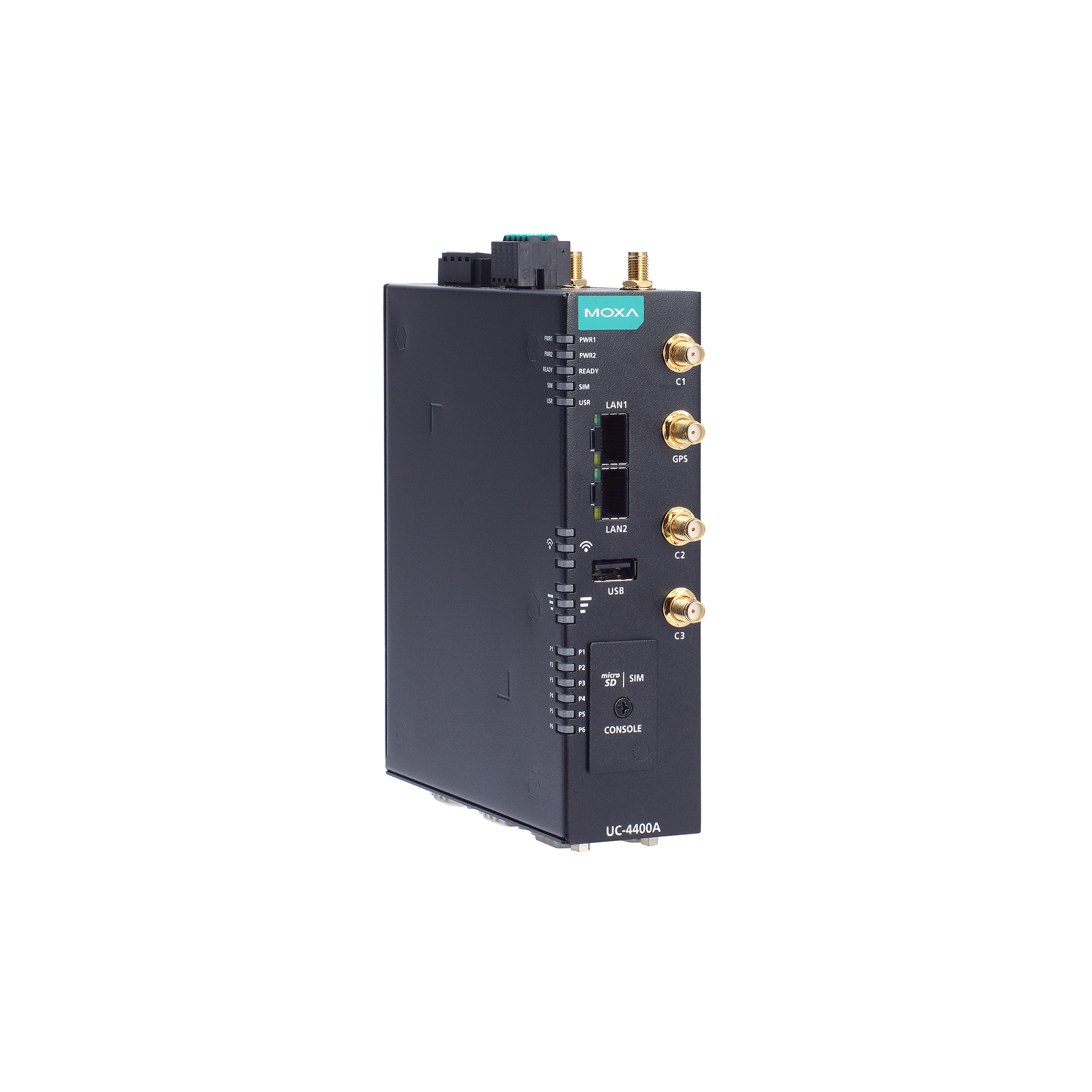

UC-4400Aシリーズ

LTE/5GおよびWi-Fi 6E機能を備えたArm Cortex-A53クアッドコア64ビットコンピュータ

moxa-uc-4400a-series-image-(1).jpg | Moxa
moxa-uc-4400a-series-image-1-(1).jpg | Moxa
moxa-uc-4400a-series-image-2-(1).jpg | Moxa
moxa-uc-4400a-series-image-3-(1).jpg | Moxa
moxa-uc-4400a-series-image-4-(1).jpg | Moxa
moxa-uc-4400a-series-image-5-(1).jpg | Moxa
moxa-uc-4400a-series-image-6-(1).jpg | Moxa

機能と特長

  • Arm Cortex-A53クアッドコア 1.6 GHzプロセッサ
  • デュアルSIMとAT&T承認を備えた統合5Gサブ6GHz NRモジュール
  • 自動検出10/100/1000 Mbpsイーサネットポート x 2
  • CANbusおよびシリアルポート（2kV絶縁保護付き）
  • Moxa Industrial Linuxを搭載（10年間の超長期サポート付き）
  • ストレージ拡張用のmicroSDソケット
  • オプションアクセサリでWi-Fi 6Eおよび4G LTE Cat.4のサポート
  • ISA/IEC 62443-4-2 SL2認証に対応
  • CE/FCC/UL認証
  • 動作温度範囲-40～75°C（セルラーモジュール有効時は-40～70°C）

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

UC-4400Aのコンピューティングプラットフォームは、組み込み型データ収集アプリケーション向けに設計されています。このコンピュータには、最大4つのRS-232/422/485シリアルポート、デュアル10/100/1000 Mbpsイーサネットポート、最大2つのCANポートが搭載されており、さらにLTE Cat.4およびWi-Fi 6EモジュールをサポートするためのMini PCIeおよびM.2 Eソケットを備えています。汎用的な機能を備えており、ユーザーはUC-4400Aをさまざまな複雑な通信ソリューションに効率的に適応させることができます。

UC-4400Aはエネルギー監視システムでの使用に最適化されたArm Cortex-A53クアッドコアプロセッサを搭載しており、さまざまな産業ソリューションに広く適用可能です。柔軟なインターフェースオプションを備えたこの小型の組み込みコンピュータは、現場サイトでのデータ収集およびデータ処理のための信頼性が高く安全なゲートウェイであると同時に、多くの大規模展開における有用な通信プラットフォームでもあります。

広温度範囲対応のセルラー対応モデルは、温度範囲が広いアプリケーションに使用できます。すべてのユニットは、テストチャンバーで徹底的に検査されており、セルラー対応コンピューティングプラットフォームが広温度範囲での使用に適していることが保証されています。

アプリケーション

  • 太陽光/風力エネルギー

  • バッテリーエネルギー貯蔵

  • Ev充電インフラ

  • 施設モニタリング

  • 機械モニタリング

  • 石油および天然ガス

  • 水処理・廃水管理

  • 高度道路交通システム

  • さまざまなIIoTゲートウェイアプリケーション

外観

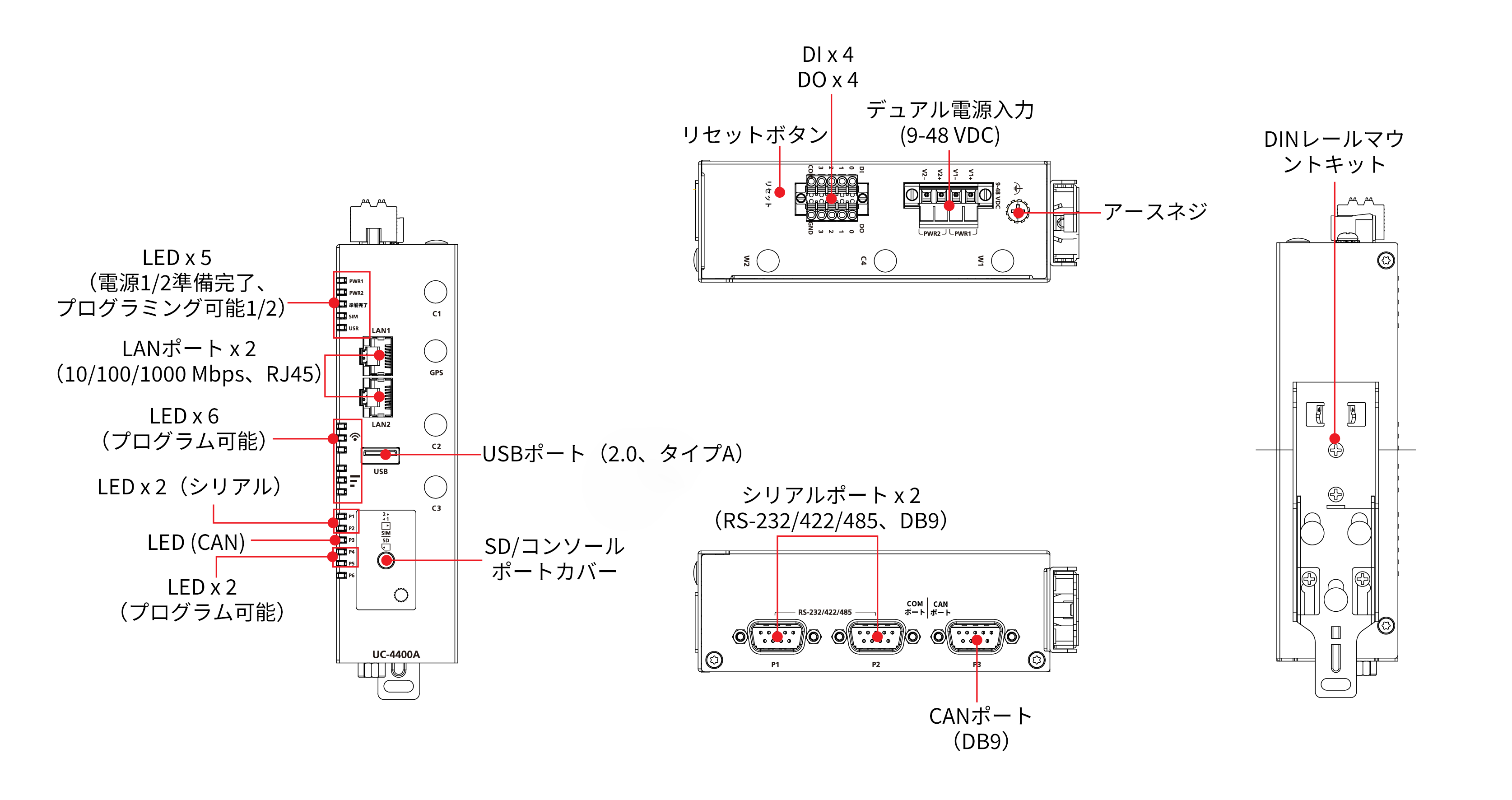

UC-4410Aモデル

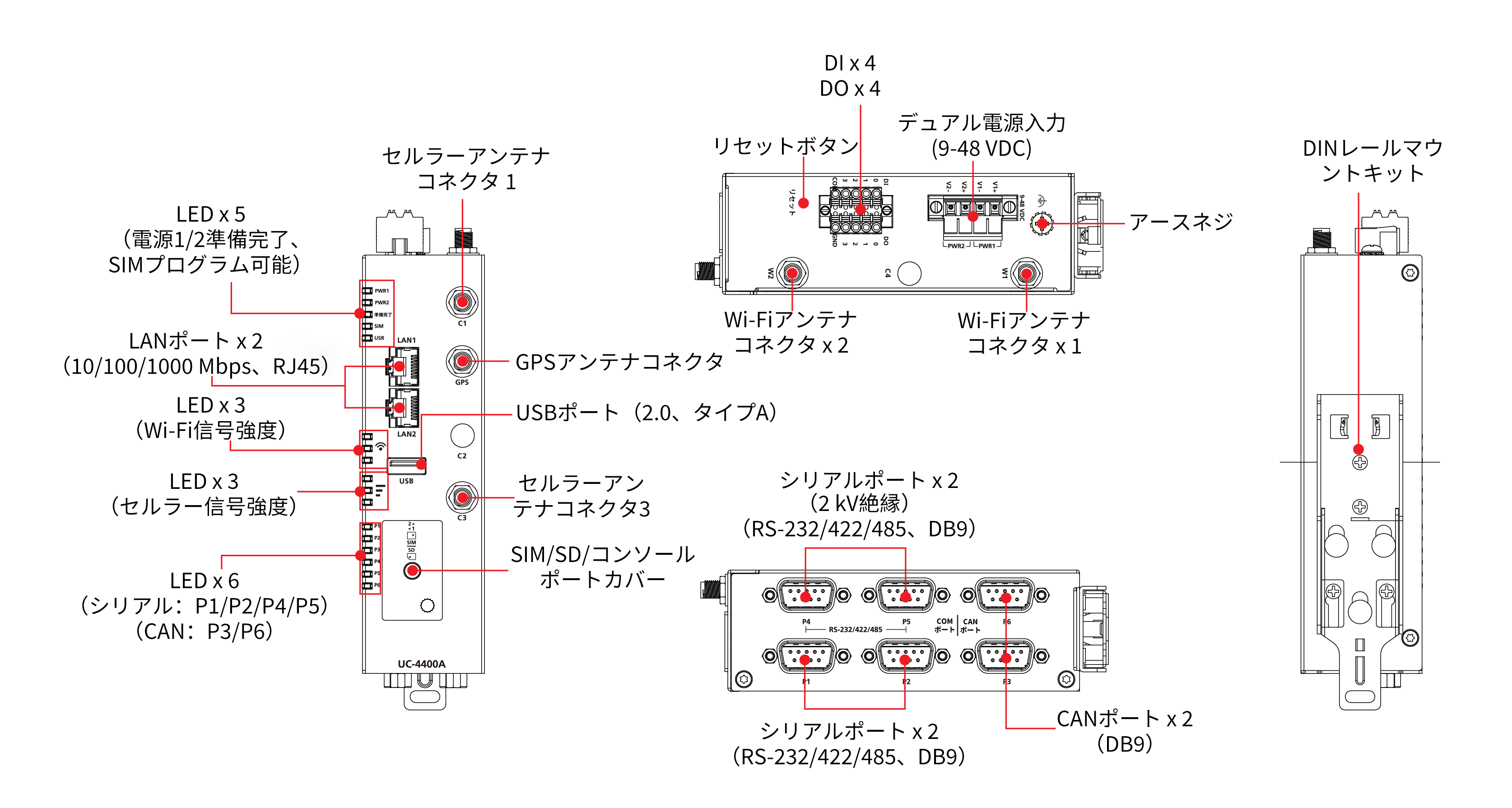

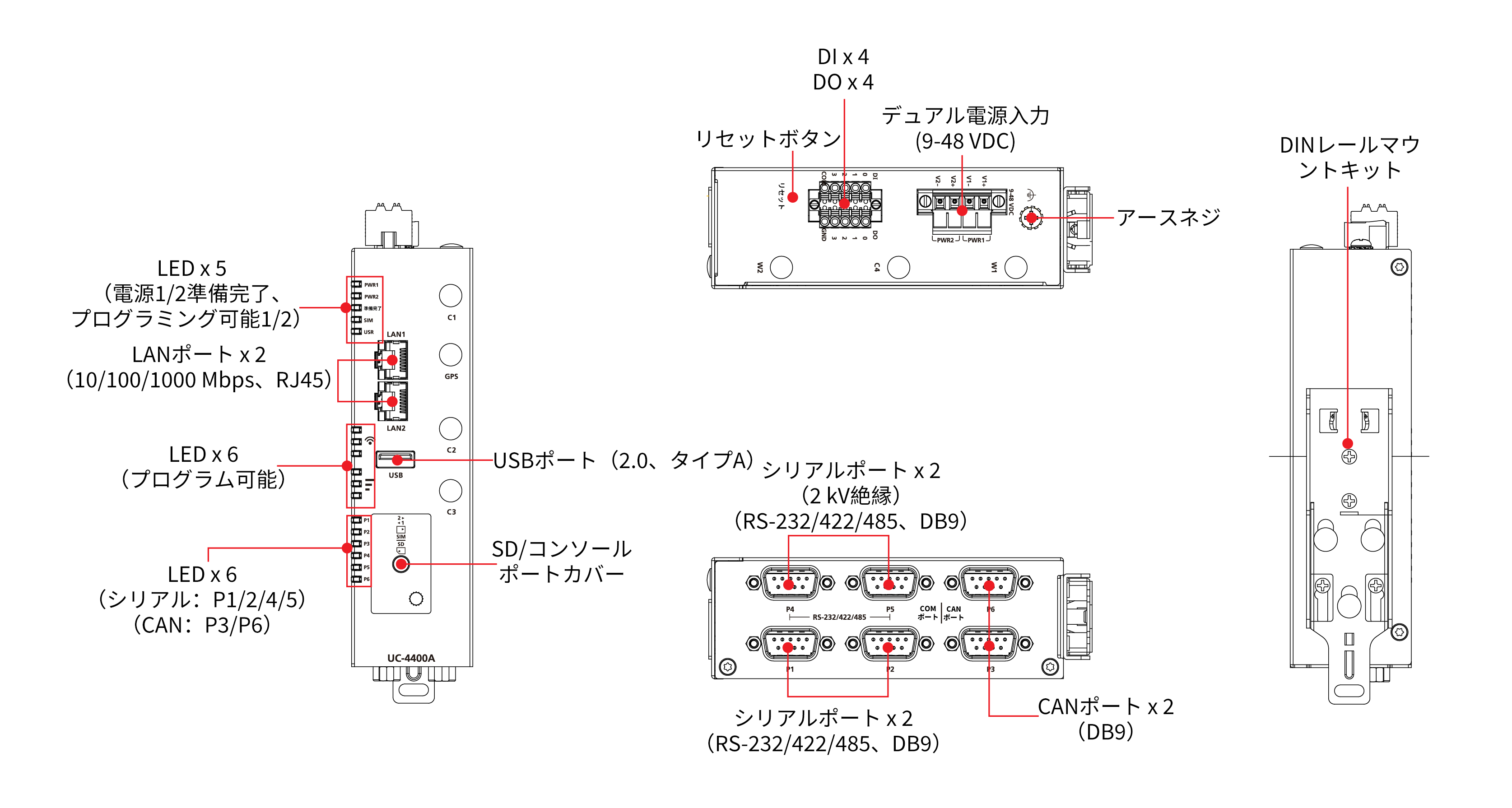

UC-4414Aモデル

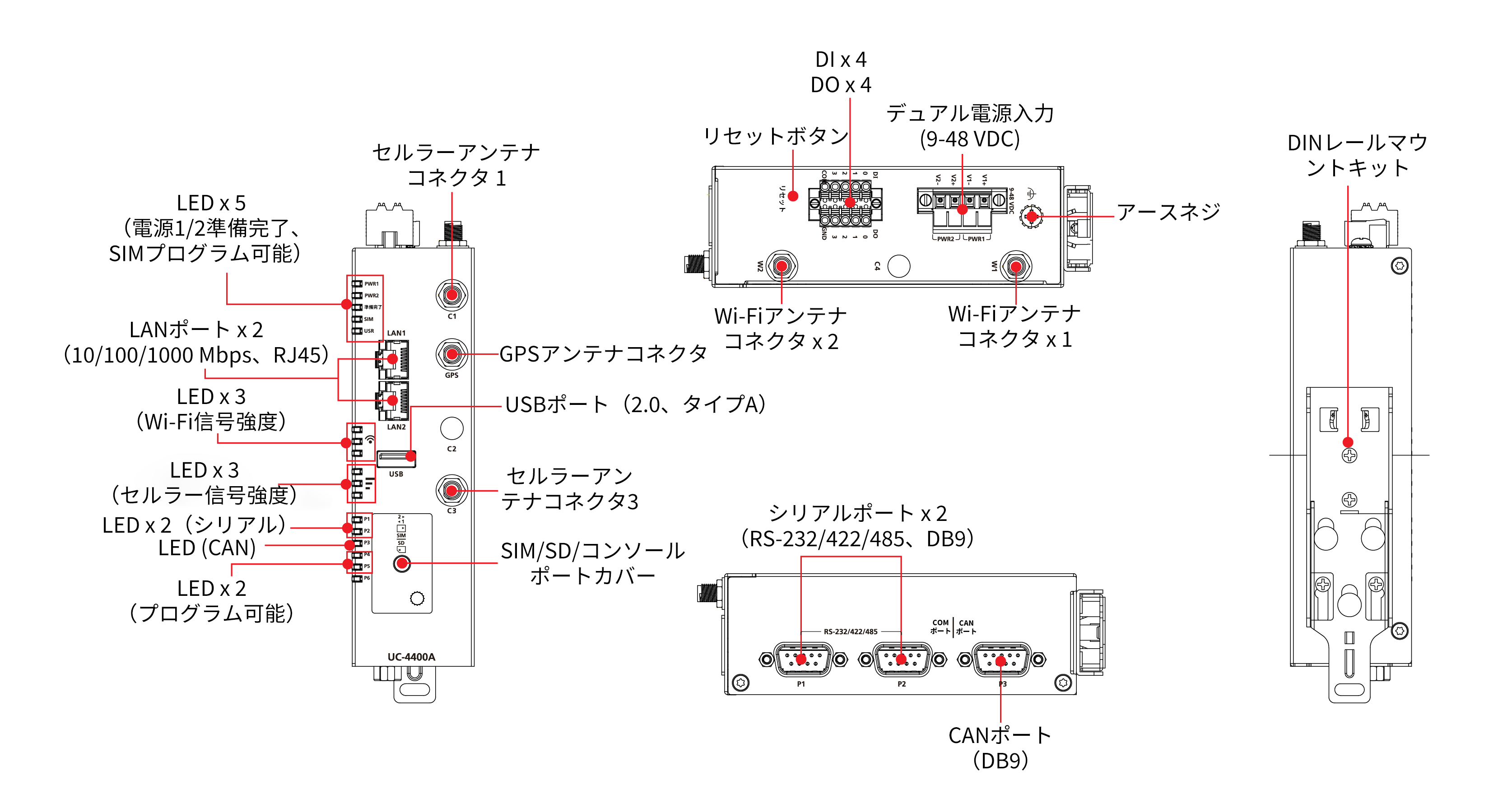

UC-4430Aモデル

UC-4434Aモデル

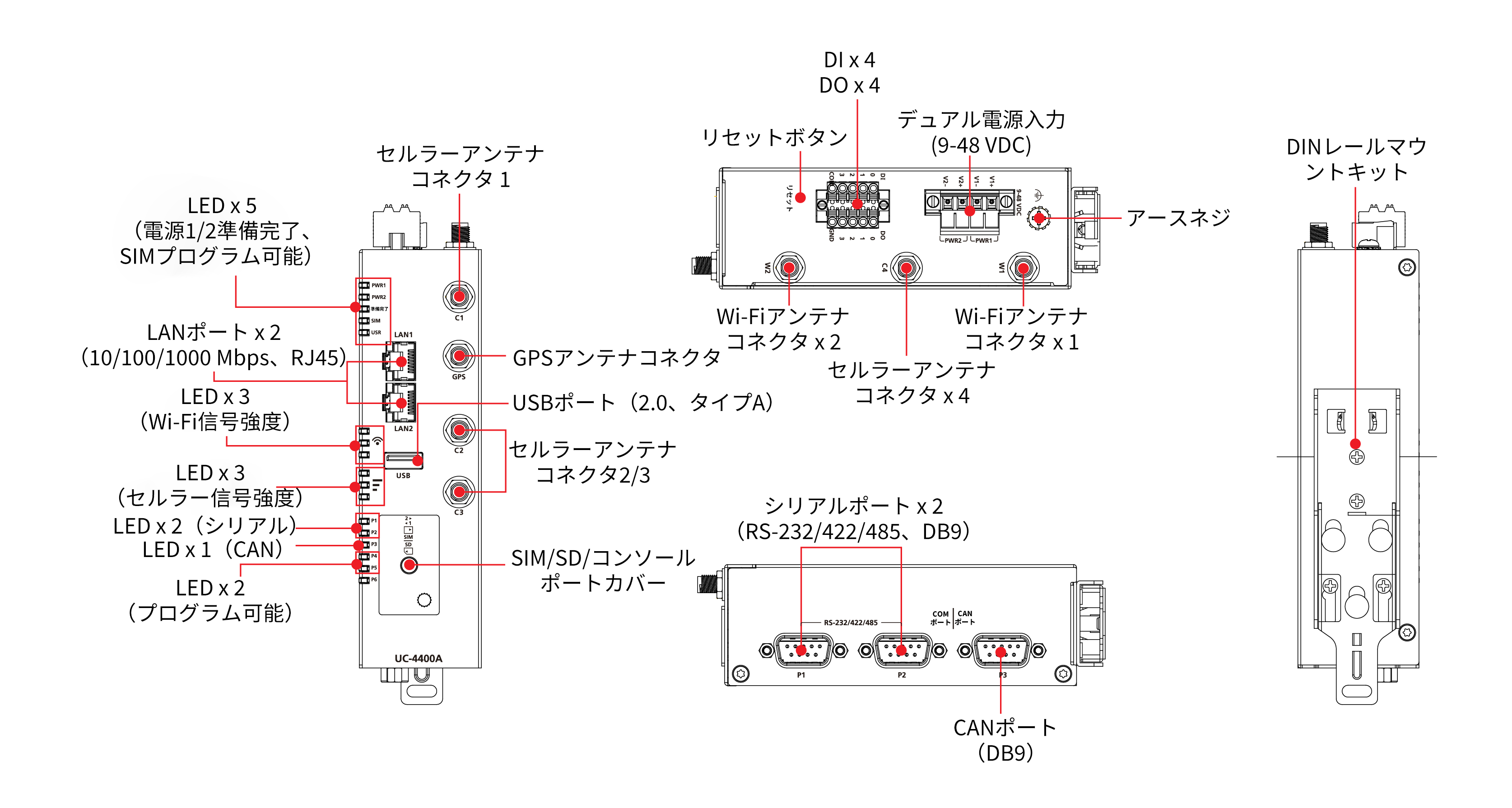

UC-4450Aモデル

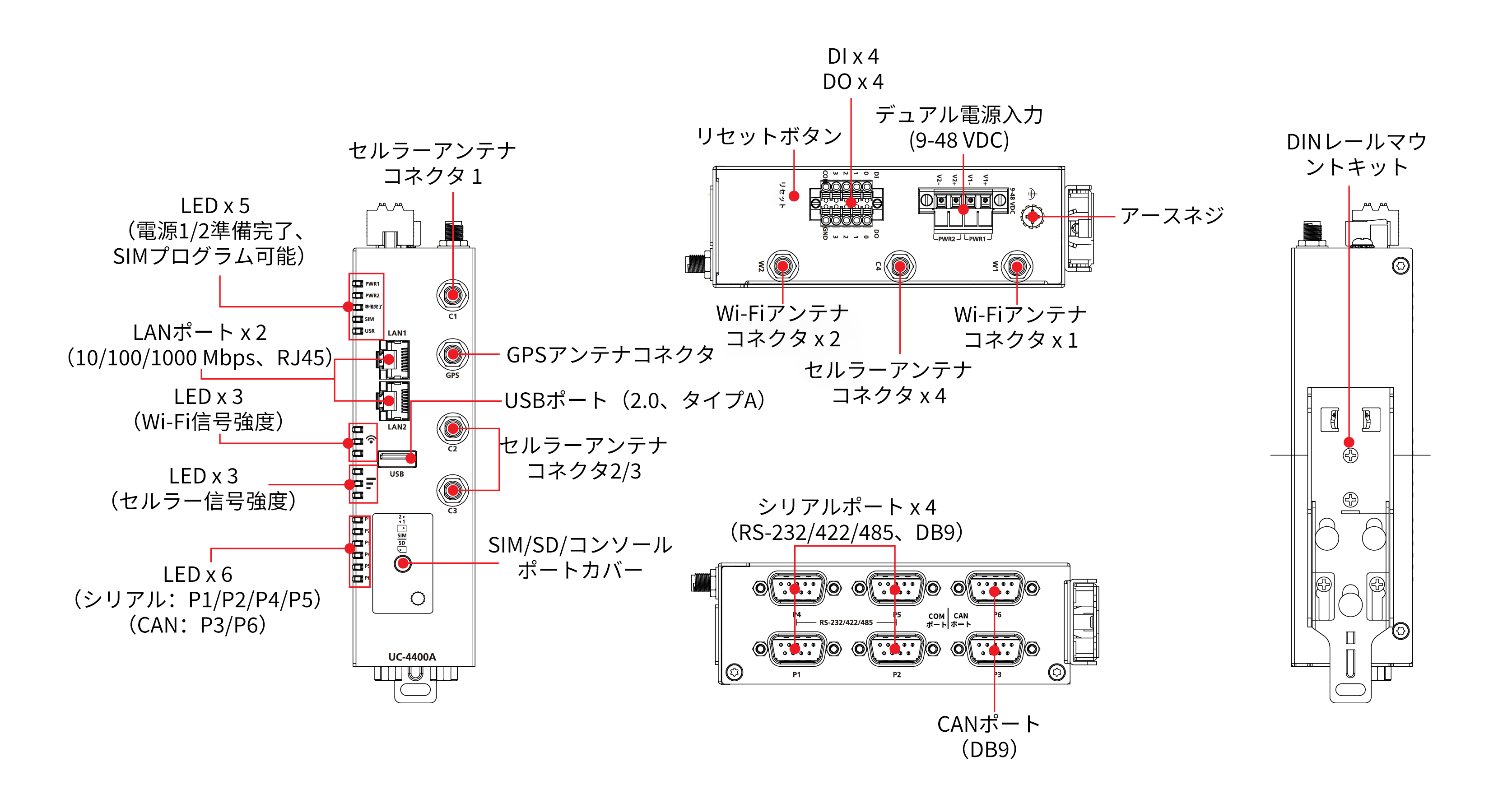

UC-4454Aモデル

  • CPU

    Arm Cortex-A53 quad-core 1.6 GHz

  • DRAM

    4 GB LPDDR4

  • Supported OS

    Moxa Industrial Linux 3 (Debian 11, kernel 5.10), 2031 EOL
    See www.moxa.com/MIL

  • Storage Pre-installed

    16 GB eMMC

  • Expansion Slots

    microSD socket x 1

  • Ethernet Ports

    Auto-sensing 10/100 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    UC-4414/UC-4434/UC-4454 models:
    RS-232/422/485 ports x 4 (software-selectable, DB9 male connector)
    UC-4410/UC-4430/UC-4450 models:
    RS-232/422/485 ports x 2 (software-selectable, DB9 male connector)

  • CAN Ports

    UC-4414/UC-4434/UC-4454 models: CAN 2.0 A/B x 2 (DB9 male)
    UC-4410/UC-4430/UC-4450 models: CAN 2.0 A/B x 1 (DB9 male)

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • USB 2.0

    USB 2.0 hosts x 1, type-A connectors

  • Wi-Fi Antenna Connector

    UC-4430/UC-4434/UC-4450/UC-4454 models:
    RP-SMA x 2

  • Cellular Antenna Connector

    UC-4450/UC-4454 models: SMA x 4
    UC-4430/UC-4434 models: SMA x 2

  • GPS Antenna Connector

    UC-4430/UC-4434/UC-4450/UC-4454 models:
    SMA x 1

  • Console Port

    RS-232 (TxD, RxD, GND), 3-pin header output (115200, n, 8, 1)

  • Expansion Slots

    UC-4430/UC-4434/UC-4450/UC-4454 models:
    M.2 E-key slot x 1 (for Wi-Fi)
    UC-4430/UC-4434 models:
    mPCIe slot x 1 (for LTE)

  • SIM Format

    UC-4430/UC-4434/UC-4450/UC-4454 models: Nano

  • Number of SIMs

    UC-4430/UC-4434/UC-4450/UC-4454 models: 2

  • Buttons

    Programmable button

  • TPM

    TPM v2.0

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • No. of Ports

    UC-4414/UC-4434/UC-4454 models: 4
    UC-4410/UC-4430/UC-4450 models: 2

  • Baudrate

    50 bps to 921.60 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, XON/XOFF
    ADDC (automatic data direction control) for RS-485
    RTS Toggle (RS-232 only)

  • Isolation

    UC-4414/4434 models: 2 kV (P4 and P5 ports)

  • Console Port

    1 x 3-pin header to DB9 console port

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • No. of Ports

    UC-4414/UC-4434/UC-4454 models: 2
    UC-4410/UC-4430/UC-4450 models: 1

  • Baudrate

    10 to 1000 kbps

  • Connector

    DB9 male

  • Industrial Protocols

    CAN 2.0A
    CAN 2.0B

  • Isolation

    2 kV (built-in)

  • Signals

    CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND

  • Digital Input Channels

    DIs x 4

  • Connector

    Screw-fastened Euroblock terminal

  • Sensor Type

    Wet contact (NPN)
    Dry contact

  • Dry Contact

    Logic 1: Open
    Logic 0: Close to GND

  • Wet Contact (COM to DI)

    Logic 1: 0 to 3 VDC
    Logic 0: 10 to 30 VDC

  • Isolation

    3K VDC

  • Digital Output Channels

    DOs x 4

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    0 to 30 VDC

  • Cellular Standards

    5G NR Release 16

  • 5G NR Bands

    5G NSA and SA bands:
    n1 (FDD 2100) MHz
    n2 (FDD 1900) MHz
    n3 (FDD 1800) MHz
    n5 (FDD 850) MHz
    n7 (FDD 2600) MHz
    n8 (FDD 900) MHz
    n20 (FDD 800) MHz
    n25 (FDD 1900) MHz
    n28 (FDD 700) MHz
    n29 (SDL 700) MHz
    n40 (TDD 2300) MHz
    n41 (TDD 2500) MHz
    n48 (TDD 3600) MHz
    n66 (FDD 1700 / AWS-3) MHz
    n71 (FDD 600) MHz
    n75 (SDL 1500) MHz
    n77 (TDD 3700) MHz
    n78 (TDD 3500) MHz
    n79 (TDD 4500) MHz

  • LTE Bands

    B1 (FDD 2100) MHz
    B2 (FDD 1900) MHz
    B3 (FDD 1800) MHz
    B4 (FDD 1700 / AWS) MHz
    B5 (FDD 850) MHz
    B7 (FDD 2600) MHz
    B8 (FDD 900) MHz
    B12 (FDD 700ac) MHz
    B13 (FDD 700c) MHz
    B14 (FDD 700PS) MHz
    B17 (FDD 700bc) MHz
    B18 (FDD 800) MHz
    B19 (FDD 800) MHz
    B20 (FDD 800DD) MHz
    B25 (FDD 1900) MHz
    B26 (FDD 850) MHz
    B28 (FDD 700) MHz
    B29 (SDL 700) MHz
    B30 (FDD 2300) MHz
    B32 (SDL 1500) MHz
    B34 (TDD 2000) MHz
    B38 (TDD 2600) MHz
    B39 (TDD 1900) MHz
    B40 (TDD 2300) MHz
    B41 (TDD 2500) MHz
    B42 (TDD 3500) MHz
    B43 (TDD 3600) MHz
    B46 (TDD 5200) MHz
    B48 (TDD 3600) MHz
    B66 (FDD 1700 / AWS-3) MHz
    B71 (FDD 600) MHz

  • UMT Bands

    B1 (2100) MHz
    B2 (1900) MHz
    B3 (1800) MHz
    B4 (AWS)
    B5 (850) MHz
    B6 (800) MHz
    B8 (900) MHz
    B19 (800) MHz

  • Frequency Range

    Wide-band GNSS: 1559 to 1606 MHz (recommended)
    GPS: BW NB GPS 2.046 MHz (centered at 1575.42 MHz)
    GLONASS: BW 8.3 MHz approx. (1597.05 to 1606 MHz)
    BeiDou: 4.092 MHz BW (1559.05 to 1563.14 MHz)
    Galileo: 4.092 MHz BW (centered at 1575.42 MHz)

  • Antenna Types Supported

    Active antenna (default)
    Passive antenna

  • Time to First Fix (TTFF)

    Hot start: 1 s
    Warm start: 27 s
    Cold start: 28 s

  • Sensitivity

    Cold starts: -146 dBm
    Tracking: -161 dBm
    Acquisition: -148 dBm

  • Update Rate

    Minimum 1 Hz

  • WLAN Standards

    802.11a/b/g/n/ac/ax (requires purchase of optional Wi-Fi accessory)

  • Frequency Band

    2.4 GHz / 6 GHz
    2.4 GHz / 5 GHz

  • Hardware-based Security

    TPM 2.0
    Hardware Root of Trust Secure Boot

  • Intrusion Detection

    Host-based Intrusion Detection

  • Security Tools

    Security Diagnostic Tool
    Security Event Auditing
    Secure Update

  • Disk Protection

    LUKS Disk Encryption

  • Recovery

    One-step recovery to the last known secure state
    Dual-system design with automatic failback

  • Reliability

    Network Keep Alive
    Network Failover and Failback

  • System

    Power x 2
    READY (device bootup) x 1
    SIM card indicator x 1

  • LAN

    2 ports, 1 per port (10/100/1000 Mbps)

  • Serial

    UC-4414/UC-4434/UC-4454 models:
    1 LED per port for 4 serial ports
    UC-4410/UC-4430/UC-4450 models:
    1 LED per port for 2 serial ports

  • CAN

    UC-4414/UC-4434/UC-4454 models:
    1 LED per port for 2 CAN ports
    UC-4410/UC-4430/UC-4450 models:
    1 LED per port for 1 CAN port

  • Wireless Signal Strength

    Cellular x 3
    Wi-Fi x 3

  • User Programmable

    1

  • No. of Power Inputs

    Redundant dual inputs

  • Input Voltage

    9 to 48 VDC

  • Input Current

    UC-4410/UC-4414 models: 1.53 A @ 9 VDC, 0.21 A @ 48 VDC
    UC-4430/UC-4434 models: 2.10 A @ 9 VDC, 0.27 A @ 48 VDC (with LTE accessory)
    UC-4450/UC-4454 models: 2.13 A @ 9 VDC, 0.30 A @ 48 VDC

  • Power Consumption

    UC-4410/UC-4414 models: 10 W @ 95% CPU loading
    UC-4430/UC-4434 models: 13 W (with LTE) @ 95% CPU loading
    UC-4450/UC-4454 models: 14.4 W @ 95% CPU loading

  • Power Connector

    Screw-fastened Euroblock terminal

  • Reverse Polarity Protection

    Supported

  • Automatic Reboot Trigger

    External RTC (real-time clock)

  • Alert Tools

    External WDT (watchdog timer)

  • Housing

    Metal
    SECC

  • IP Rating

    IP30

  • Dimensions

    141.5 x 120 x 41 mm (5.57 x 4.72 x 1.62 in)

  • Weight

    750 g (1.7 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    With Wi-Fi: -30 to 70°C (-22 to 158°F)
    With Cellular: -40 to 70°C (-40 to 158°F)
    Non-wireless Operation:
    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: line-to-line 2 kV, Signal: line-to-ground 4 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz; Signal: 10 V
    IEC 61000-4-8 PFMF

  • Cellular Standards

    EN 301 908-1 (WCDMA/LTE)
    EN 301 489-1/-19 (GPS)
    EN 301 489-1/-52 (WCDMA/LTE)
    EN 303 413 (GPS)

  • WLAN Standards

    EN 303 687 (6 GHz)
    EN 301 893 (5 GHz)
    EN 301 489-1-17
    EN 300 328 (2.4 GHz)

  • Radio Frequency

    FCC
    RCM
    CE (RED)
    ICID
    UKCA
    EN 62311

  • International Approval

    FCC
    CE
    ICID
    UKCA
    RCM
    KC
    BSMI
    NCC
    (Q1, 2025)

  • Safety

    IEC 62368-1
    UL 62368-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64
    2 grms @ 5 to 500 Hz, random wave, 1 hr per axis (without USB devices attached)

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    UC-4410A-T: 1,311,070 hrs
    UC-4414A-I-T: 1,097,567 hrs
    UC-4430A-T: 1,161,321 hrs
    UC-4434A-I-T: 813,255 hrs
    UC-4450A-T-5G: 982,234 hrs
    UC-4454A-T-5G: 892,697 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
OS Image for UC-4400A Series
451.0 MB 		ファームウェア
SHA-512
v1.1
  • Moxa Industrial Linux 3 (Debian 11)
 2025年2月19日 2025年2月19日 リリースノート
Software Package for MXview One Series (Linux version)
508.2 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年1月22日 2025年1月22日 リリースノート
Software Package for MXview One Series (Windows version)
284.5 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年1月22日 2025年1月22日 リリースノート
Moxa Swift Utility (batch provisioning tool)
94.3 MB 		ユーティリティ
SHA-512
v1.0.1
  • Windows 10
  • Windows 11
 2025年1月10日 2025年1月10日 リリースノート
OS Image for UC-4400A Series
295.8 MB 		ファームウェア
SHA-512
v1.0
  • Moxa Industrial Linux 3 (Debian 11)
 2024年10月18日 2024年10月18日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Moxa Industrial Linux 3.x (Debian 11) Arm-based Computers Manual (with Security Hardening Guide)
4.5 MB 		マニュアル 英語 v2.1 2025年2月12日 2025年2月12日
QIG for UC-4400A Series
3.5 MB 		QIG (クイックインストールガイド) 英語 v1.1 2024年12月31日 2024年12月31日
FOSS Statement for Swift
122.3 KB 		宣言書 英語 v1.0 2024年12月22日 2024年12月22日
FOSS Statement for Moxa Industrial Linux 3
331.7 KB 		宣言書 英語 v1.0 2024年10月18日 2024年10月18日
UC-4400A シリーズデータシート
5.8 MB 		データシート 日本語 v1.0 2024年10月18日 2024年10月18日
Moxa Swift User Manual (MIL 3.x)
2.4 MB 		マニュアル 英語 v1.0 2024年10月17日 2024年10月17日
Manual for UC-4400A Series (hardware)
4.4 MB 		マニュアル 英語 v1.0 2024年10月17日 2024年10月17日
Declaration of Conformity for UC-4400A Series
370.7 KB 		宣言書 英語 v1.0 2024年10月16日 2024年10月16日

利用可能なモデル (6)

画像を表示
比較
moxa-uc-4454a-t-5g-image.jpg | MoxaUC-4454A-T-5G
比較
moxa-uc-4410a-t-image.jpg | MoxaUC-4410A-T
比較
moxa-uc-4434a-i-t-image.jpg | MoxaUC-4434A-I-T
比較
moxa-uc-4430a-t-image.jpg | MoxaUC-4430A-T
Operating SystemDefault: MIL3 Standard
Order MIL3 Secure through UC-4400A (CTO)		Default: MIL3 Standard
Order MIL3 Secure through UC-4400A (CTO)		Default: MIL3 Standard
Order MIL3 Secure through UC-4400A (CTO)		Default: MIL3 Standard
Order MIL3 Secure through UC-4400A (CTO)
CPUArm Cortex-A53
quad-core
1.6 GHz		Arm Cortex-A53
quad-core
1.6 GHz		Arm Cortex-A53
quad-core
1.6 GHz		Arm Cortex-A53
quad-core
1.6 GHz
Serial Ports424
(2 with isolation protection)		2
CAN Ports2121
M.2 E-key SlotReserved for Wi-Fi 6E–Reserved for Wi-Fi 6EReserved for Wi-Fi 6E
M.2 B-key Slot5G Sub-6GHz NR module–––
mPCIe––Reserved for LTEReserved for LTE
Operating Temperature-40 to 70°C-40 to 75°C-40 to 70°C-40 to 70°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-uc-4414a-i-t-image.jpg | MoxaUC-4414A-I-T
比較
moxa-uc-4450a-t-5g-image.jpg | MoxaUC-4450A-T-5G
Operating SystemDefault: MIL3 Standard
Order MIL3 Secure through UC-4400A (CTO)		Default: MIL3 Standard
Order MIL3 Secure through UC-4400A (CTO)
CPUArm Cortex-A53
quad-core
1.6 GHz		Arm Cortex-A53
quad-core
1.6 GHz
Serial Ports4
(2 with isolation protection)		2
CAN Ports21
M.2 E-key Slot–Reserved for Wi-Fi 6E
M.2 B-key Slot–5G Sub-6GHz NR module
mPCIe––
Operating Temperature-40 to 75°C-40 to 70°C
見積りに追加バッグを見る見積りに追加バッグを見る

詳細

ファイル名: Firmware for Nport 6000 Series

バージョン: xx

SHA-512チェックサム: --checksum placeholder--

クリップボードにコピーされました。

product image

Buy online from distributors

登録してください

パスワードをお忘れですか？
ログイン
次回から自動的にログイン
メンバーではありませんか？ 今すぐ登録する

個人情報の共有を禁じます

クロスコンテキスト行動広告のために個人情報の共有を希望しない場合には、以下のフォームに必要事項を記入して送信してください。


フォームへの入力をした場合でも、他のウェブサイトで当社の広告が表示される場合があることにご注意ください。これらの広告はあなたの興味との関連性がない可能性があります。




バッグに追加

バッグを見る

現在、日本 / 日本語サイトにアクセスしています。
お住まいの地域のサイトにアクセスしますか？
