UC-8540シリーズ

ワイヤレスモジュール用の2つのmini PCIe拡張スロットを搭載した、Arm Cortex-A7デュアルコア1 GHz列車- 地上間コンピュータ

moxa-uc-8540-series-image-(1).jpg | Moxa
moxa-uc-8540-series-image-1-(1).jpg | Moxa
moxa-uc-8540-series-image-2-(1).jpg | Moxa

特徴および利点

  • 1つのWWAN接続(2つのSIMカードスロット)をサポート
  • 1つのWLAN(IEEE 802.11b/g/n/ac)接続をサポート
  • 設置面積を減らし、メンテナンスを簡素化させるためのシングルパネルI/Oデザイン
  • フロントサイドからアクセスできるので、メンテナンスが容易
  • 車両アプリケーションに最適なパワーイグニッション機能を使用した24~110VDCの絶縁型電源入力
  • 過酷な環境にも高い耐久性を発揮するEN 50155 Tx (-40~70℃) 動作温度
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 5年保証

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのUC-8540は、交通輸送アプリケーションのために特別に設計された革新的なコンピューティングプラットフォームです。 そのシングルサイドI/O設計は、一般的に通信デバイスを設置するための十分なスペースを持たない車両アプリケーションに最適です。前面からアクセスできるため、SIMカードや配線ケーブルの取り付けや交換が簡単です。ユーザーは、ワイヤレスモジュール、mSATAカード、およびRTCバッテリーを上または下から取り付けたり交換したりできるため、メンテナンスが簡単です。

UC-8540には、4G/LTEモジュールをサポートするためのUSB信号付きの1つのmini PCIeスロットと、Wi-FiモジュールをサポートするためのPCIe/USB信号付きの1つのスロットがあります。4G/LTEモジュールには2つのSIMカードスロットがあります。これらの使用により、ワイヤレス管理を備えたMoxaデバイスのリモート管理プラットフォームである内蔵MIRF 2.0を活用することで、冗長セルラーネットワーク通信またはジオフェンシングSIMカードの選択が可能になります。

UC-8540は、車両から地上への通信ゲートウェイ、TCMS T2G(列車-地上間)ゲートウェイ、モバイル状態監視ユニット、ECN T2Gゲートウェイ、車載ワイヤレス自動料金回収ユニットなどのアプリケーションで、通信中心のコンピューティングプラットフォームとして使用できます。 ワイヤレスモジュールは別売りです。詳細については、Moxa販売代理店までお問い合わせください。

UC-8540はDebian 8 Linuxカーネル4.1ベースのオープンプラットフォームを使用しているため、ソリューションプロバイダは、DebianのAPT(Advanced Packaging Tools)を使用してソフトウェアパッケージを管理したり、MoxaのAPIライブラリおよびGNU Cライブラリを使用してソフトウェアアプリケーションを開発できます。

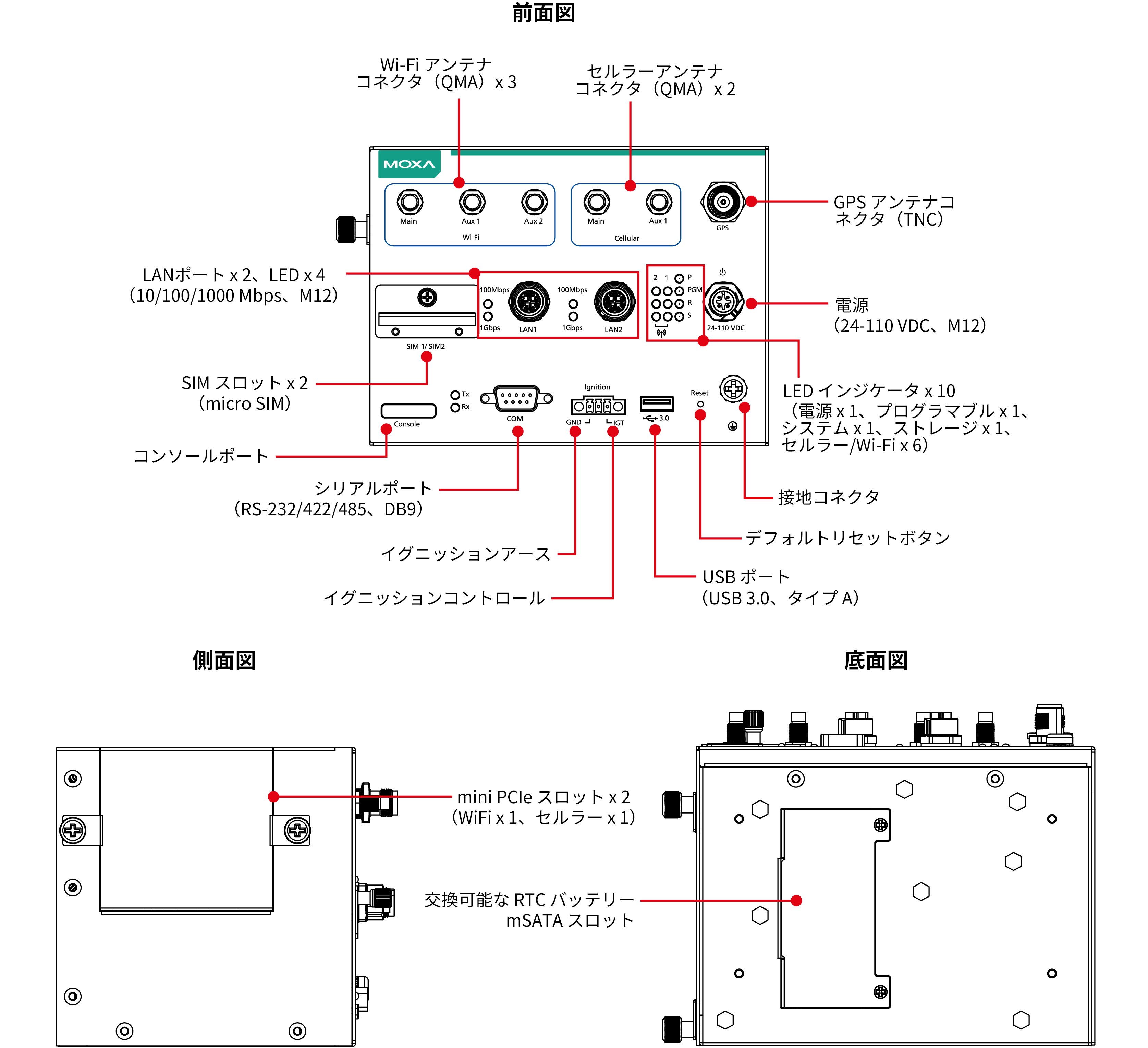

外観



  • CPU

    Armv7 Cortex-A7 dual-core 1 GHz

  • Storage Pre-installed

    8 GB eMMC

  • Supported OS

    Linux Debian 8 (Linux kernel v4.1)

  • System Memory Pre-installed

    1 GB DDR3L

  • Storage Slot

    mSATA slots x 1, internal mini-PCIe socket

  • Expansion Slots

    mPCIe slot x 2

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (M12 X-coded) x 2

  • Cellular Antenna Connector

    QMA x 2

  • USB 3.0

    USB 3.0 hosts x 1, type-A connectors

  • Wi-Fi Antenna Connector

    QMA x 3

  • Serial Ports

    RS-232/422/485 ports x 1, software selectable (DB9 male)

  • Number of SIMs

    2

  • Console Port

    RS-232 (TxD, RxD, GND), 4-pin header output (115200, n, 8, 1)

  • GPS Antenna Connector

    TNC x 1

  • SIM Format

    Micro

  • Buttons

    Reset button

  • System

    Power x 1
    System Ready x 1
    Programmable x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Wireless Signal Strength

    Cellular/Wi-Fi x 6

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Heading Accuracy

    0.3 degrees

  • Industrial Protocols

    NMEA 0183, version 4.0 (V2.3 or V4.1 configurable), UBX, RTCM

  • Receiver Types

    72-channel u-blox M8 engine

  • Time Pulse

    0.25 Hz to 10 MHz

  • Velocity Accuracy

    0.05 ms

  • Input Current

    1.66 A @ 24 VDC, 0.36 A @ 110 VDC

  • Input Voltage

    24 to 110 VDC

  • Power Connector

    M12 A-coded 4-pin male connector

  • Power Consumption

    40 W (max.)

  • Protection

    UC-8540-T-CT-LX: PCB conformal coating

  • Dimensions (with ears)

    190 x 120 x 125 mm (7.46 x 4.72 x 4.92 in)

  • Dimensions (without ears)

    160 x 120 x 120 mm (6.30 x 4.72 x 4.72 in)

  • Housing

    Metal

  • Installation

    Wall mounting

  • IP Rating

    IP40

  • Weight

    Product only: 1,600 g (3.53 lb)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    Standard Models: -25 to 55°C (-13 to 131°F)
    Wide Temp.Models: -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4, EN 50155

  • Railway Fire Protection

    EN 45545-2

  • Safety

    EN 60950-1, UL 60950-1

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Green Product

    RoHS, CRoHS, WEEE
