UC-8580シリーズ

ワイヤレスモジュール用の4つのmini PCIe拡張スロットを搭載した、Arm Cortex-A7デュアルコア1 GHz列車- 地上間コンピュータ

moxa-uc-8580-series-image-1-(1).jpg | Moxa

特徴および利点

  • EN 50155全必須検査項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください:www.moxa.com/doc/specs/EN_50155_Compliance.pd
  • 最大3つのWWAN接続(セルラーモジュールあたり2つのSIMカードスロット)をサポート
  • 1つのWLAN(IEEE 802.11b/g/n/ac)接続をサポート
  • 設置面積を減らし、メンテナンスを簡素化させるためのシングルパネルI/Oデザイン
  • フロントサイドからアクセスできるので、メンテナンスが容易
  • 車両アプリケーションに最適なパワーイグニッション機能を使用した24~110VDCの絶縁型電源入力
  • 過酷な環境にも高い耐久性を発揮するEN 50155 Tx (-40~70℃) 動作温度
  • 5年保証

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのUC-8580は、交通輸送アプリケーションのために特別に設計された革新的なコンピューティングプラットフォームです。

UC-8580は、2つの異なるタイプのアンテナコネクタのうちのいずれか1つが利用可能です。SMAモデルは、すべてのタイプのSMAコネクタをサポートしています。QMAモデルは、GPS用TNCコネクタおよびWi-Fi/セルラーモジュール用QMAコネクタをサポートし、ワイヤレスモジュールを取り付けるための4つのスロットを装備しています。 ワイヤレスモジュールは別売りです。詳細については、Moxa販売代理店までお問い合わせください。 スロットのうち3つは4G LTEモジュールをサポートし、1つはWi-Fiモジュールをサポートします。各4G LTEモジュールには2つのSIMカードスロットがあります。これらを使用することで、セルラーおよびWi-Fi管理のためのMoxaソフトウェアユーティリティ、内蔵Wireless Managerを利用して、冗長セルラーネットワーク通信またはジオフェンシングSIMカードの選択が可能になります。

UC-8580はDebian 8 Linuxカーネル4.1ベースのオープンプラットフォームを使用しているため、ソリューションプロバイダは、DebianのAPT(Advanced Packaging Tools)を使用してソフトウェアパッケージを管理したり、MoxaのAPIライブラリおよびGNU Cライブラリを使用してソフトウェアアプリケーションを開発できます。

UC-8580のシングルサイドI/O設計は、一般的に通信デバイスを設置するための多くのスペースを持たない車両アプリケーションに最適です。また、UC-8580はフロントサイドにアクセスパネルがあります。これにより、ユーザーは、マウントした後にユニット全体を壁から取り外すことなく、ワイヤレスモジュール、SIMカード、またはmSATAカードのインストールや交換が可能です。

UC-8580は、以下のアプリケーション向けの通信中心のコンピューティングプラットフォームとして使用できます:

  • 車両と地上インフラ間通信ゲートウェイ

  • TCMS T2G(車両と地上インフラ間)ゲートウェイ

  • モバイル状況モニタリングユニット

  • Ethernet Consist Network T2Gゲートウェイ

  • 車載ワイヤレス自動料金回収ユニット



外観

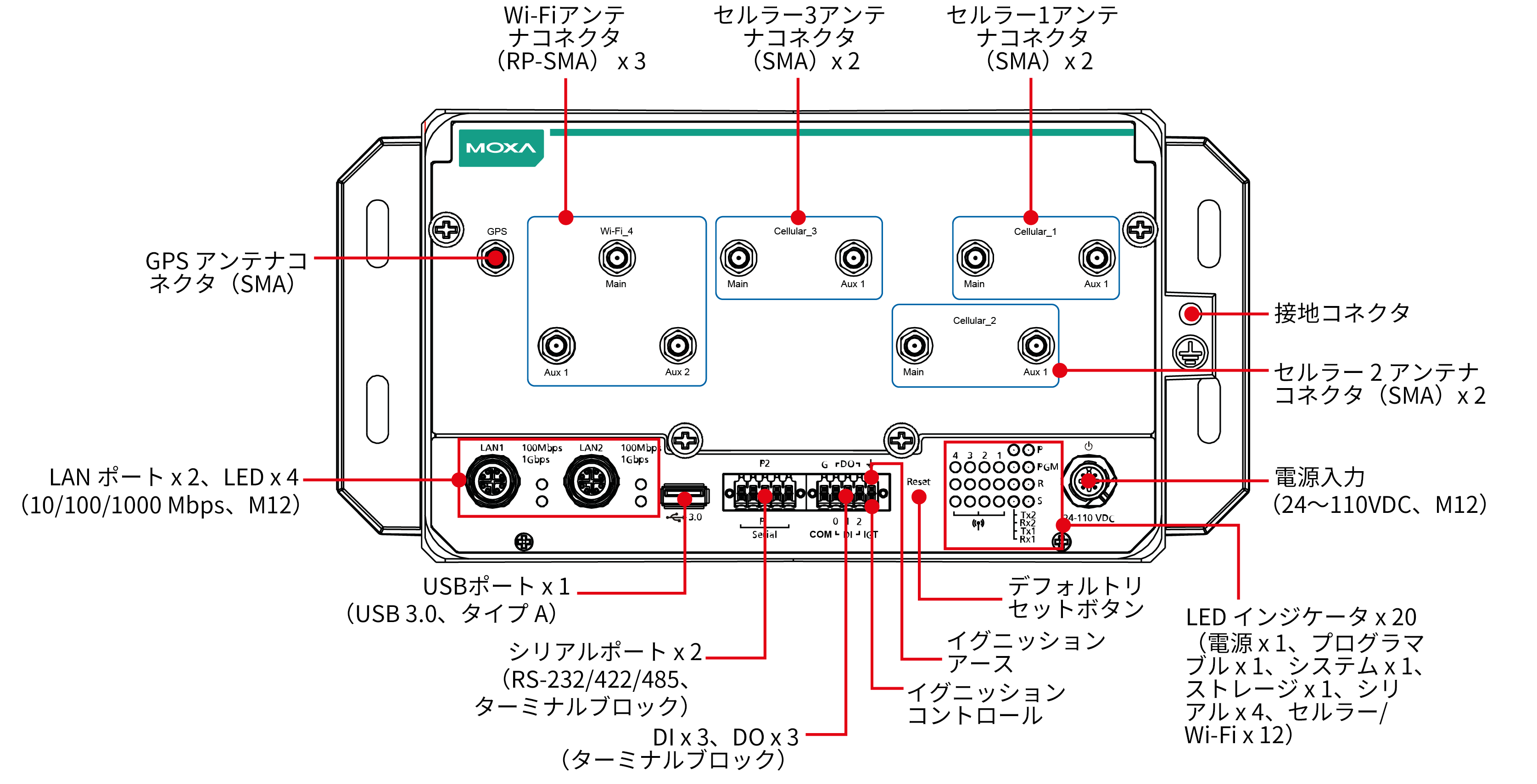

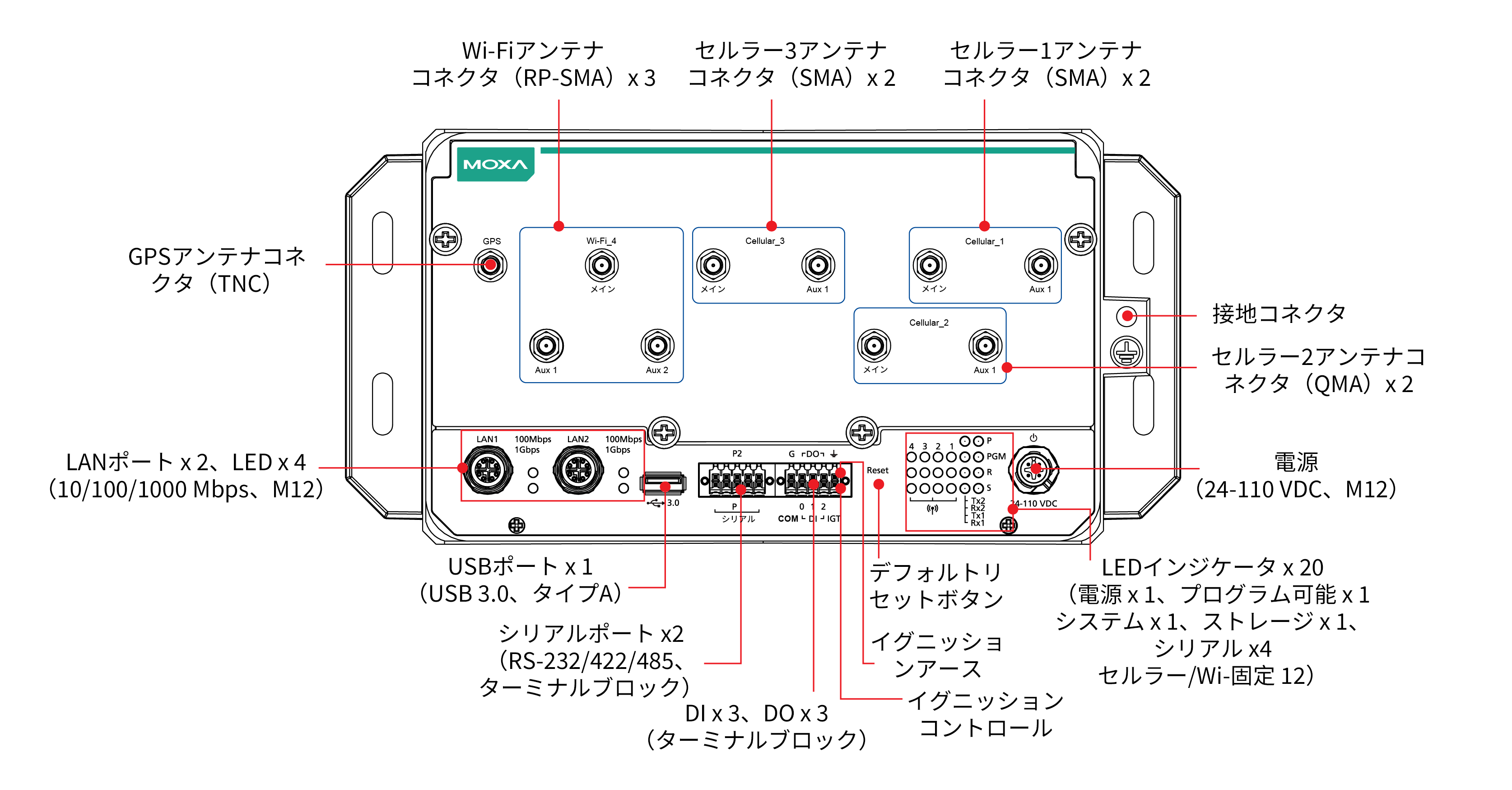

SMAモデル

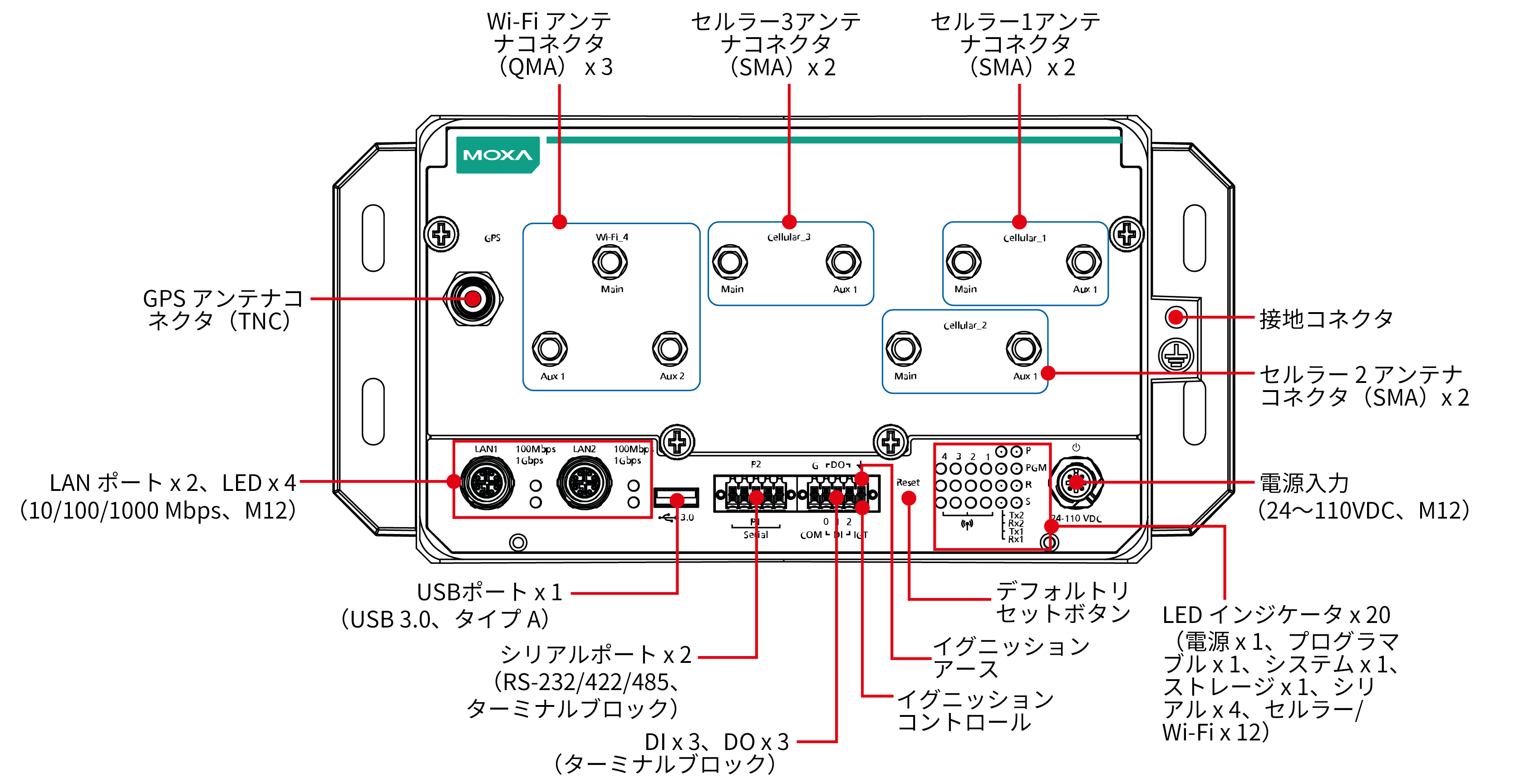

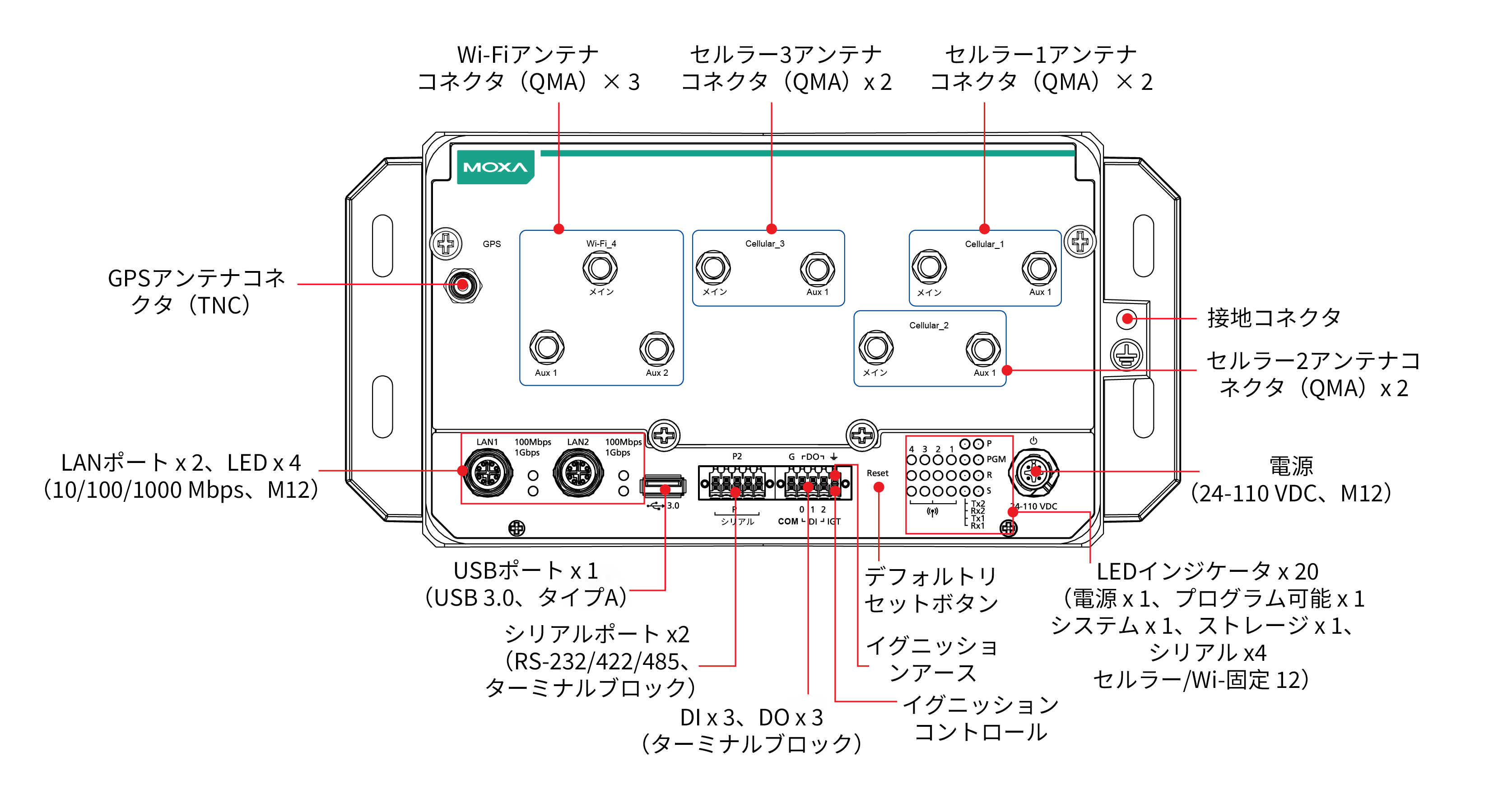

QMAモデル



  • CPU

    Armv7 Cortex-A7 dual-core 1 GHz

  • System Memory Pre-installed

    1 GB DDR3L

  • Supported OS

    Linux Debian 8 (Linux kernel v4.1)

  • Storage Slot

    mSATA slots x 1, internal mini-PCIe socket

  • Storage Pre-installed

    4 GB eMMC

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (M12 X-coded) x 2

  • Serial Ports

    RS-232/422/485 ports x 2, software-selectable (terminal block)

  • USB 3.0

    USB 3.0 hosts x 1, type-A connectors

  • Digital Input

    DIs x 3

  • Digital Output

    DOs x 3

  • Expansion Slots

    mPCIe slot x 4

  • Wi-Fi Antenna Connector

    UC-8580-LX/8580-T-LX/8580-T-CT-LX: RP-SMA x 3
    UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX: QMA x 3

  • Cellular Antenna Connector

    UC-8580-LX/8580-T-LX/8580-T-CT-LX: SMA x 6
    UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX: QMA x 6

  • Number of SIMs

    6

  • SIM Format

    Mini

  • GPS Antenna Connector

    UC-8580-LX/8580-T-LX/8580-T-CT-LX: SMA x 1
    UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX: TNC x 1

  • Console Port

    RS-232 (TxD, RxD, GND), 4-pin header output (115200, n, 8, 1)

  • Buttons

    Reset button

  • Channel-to-Channel Isolation

    3K VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Counter Frequency

    25 Hz

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI

  • Points per COM

    3 x channel

  • Sensor Type

    Wet Contact (NPN or PNP)

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    0 to 30 VDC

  • System

    Power x 1
    System Ready x 1
    Programmable x 1

  • Wireless Signal Strength

    Cellular/Wi-Fi x 12

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Heading Accuracy

    0.3 degrees

  • Industrial Protocols

    NMEA 0183, version 4.0 (V2.3 or V4.1 configurable), UBX, RTCM

  • Receiver Types

    72-channel u-blox M8 engine

  • Time Pulse

    0.25 Hz to 10 MHz

  • Velocity Accuracy

    0.05 ms

  • Input Current

    1.66 A @ 24 VDC, 0.36 A @ 110 VDC

  • Input Voltage

    24 to 110 VDC

  • Power Connector

    M12 A-coded 4-pin male connector

  • Power Consumption

    40 W (max.)

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions (with ears)

    270 x 134 x 88 mm (10.63 x 5.28 x 3.46 in)

  • Dimensions (without ears)

    220 x 134 x 88 mm (8.66 x 5.28 x 3.46 in)

  • Weight

    Product only: 2,200 g (4.85 lb)

  • Installation

    Wall mounting

  • Protection

    -CT models: PCB conformal coating

  • Operating Temperature

    Standard Models: -25 to 55°C (-13 to 131°F)
    Wide Temp.Models: -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4, EN 50155

  • Railway Fire Protection

    EN 45545-2

  • Safety

    EN 60950-1, UL 60950-1

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Green Product

    RoHS, CRoHS, WEEE

ソフトウェア、ファームウェア、ドライバー

名前 種類 バージョン オペレーティングシステム リリース日
Utility for UC-8580 Series (64-bit toolchain)
109.0 MB
ユーティリティ v4.9
  • Debian 8.x
2020年4月20日 2020年4月20日 リリースノート
Utility for UC-8580 Series (32-bit toolchain)
108.1 MB
ユーティリティ v4.9
  • Debian 8.x
2020年4月20日 2020年4月20日 リリースノート
Firmware for UC-8580 Series
330.8 MB
ファームウェア v1.1
  • Debian 8.x
2017年10月18日 2017年10月18日
Driver for UC-8580 Series
4.5 KB
ドライバー v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日
Library for UC-8580 Series (examples)
43.3 KB
ライブラリー v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日
Utility for UC-8580 Series (Linux)
16.9 KB
ユーティリティ v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日
Utility for UC-8580 Series (MOXA_SYS_DEB_KEY)
1.7 KB
ユーティリティ v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日

サポートドキュメント

名前 種類 言語 バージョン リリース日
Manual for UC-8540/8580 Series (Debian 8)
1.7 MB
マニュアル 英語 v1.0 2021年10月21日 2021年10月21日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities
279.2 KB
テクニカルノート 英語 v1.0 2021年7月12日 2021年7月12日
QIG for UC-8580 Series
1.4 MB
QIG (クイックインストールガイド) 英語 v3.1 2021年5月4日 2021年5月4日
UC-8580シリーズデータシート
4.3 MB
データシート 日本語 v1.1 2020年1月21日 2020年1月21日
Manual for UC-8580 Series (hardware)
3.8 MB
マニュアル 英語 v2.0 2019年8月26日 2019年8月26日
