UC-8600Aシリーズ

豊富なインターフェース搭載、動作温度 -40～75°CのArm Cortex-A72デュアルコア1.5 GHz 64ビットボックスコンピュータ

moxa-uc-8600a-series-image-(1).jpg | Moxa
moxa-uc-8600a-series-image-1-(1).jpg | Moxa
moxa-uc-8600a-series-image-2-(1).jpg | Moxa
moxa-uc-8600a-series-image-3-(1).jpg | Moxa
moxa-uc-8600a-series-image-4-(1).jpg | Moxa
moxa-uc-8600a-series-image-5-(1).jpg | Moxa
moxa-uc-8600a-series-image-6-(1).jpg | Moxa

機能と特長

  • Arm Cortex-A72デュアルコア1.5 GHzプロセッサ
  • 4つのオートセンシング10/100/1000 Mbpsイーサネットポート
  • 8つのRS-232/422/485シリアルポート
  • 3 kV絶縁保護付き2つのCANポート（CAN 2.0A/CAN 2.0B）
  • ストレージ拡張用のM.2 MキーSSDスロットおよびMicro SDソケット
  • 拡張スロット経由のセルラーおよびWi-Fi 6E対応
  • 10年間の優れた長期サポート付きMoxa Industrial Linux
  • EN 18031-1準拠ワイヤレスサイバーセキュリティ
  • IEC 62443-4-2セキュリティレベル2要件に準拠
  • -40～75°Cの動作温度範囲（セルラーモジュール有効時は-40～70°C）

認証

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

UC-8600Aシリーズは、Armベースのボックス型コンピューティングプラットフォームであり、組み込み型のデータ収集およびエッジコンピューティングアプリケーション向けに設計されています。

UC-8600Aは、4つの10/100/1000イーサネットポート、8つのRS-232/422/485シリアルポート、4つのDI/DOチャンネル、2つのCANポートを搭載しており、さまざまな現場機器との接続に対応します。UC-8600Aはまた、SSD用のM.2 MキースロットおよびMicro SDカードスロットによるストレージ拡張をサポートしています。 さらに、Wi-Fi 6Eおよびセルラーモジュールをサポートするワイヤレス拡張スロットにより、リモートアプリケーション向けの信頼性の高いワイヤレス通信を実現します。豊富な通信機能と柔軟な拡張性を備えたUC-8600Aシリーズは、過酷な産業環境においても効率的に導入できるソリューションです。

外観

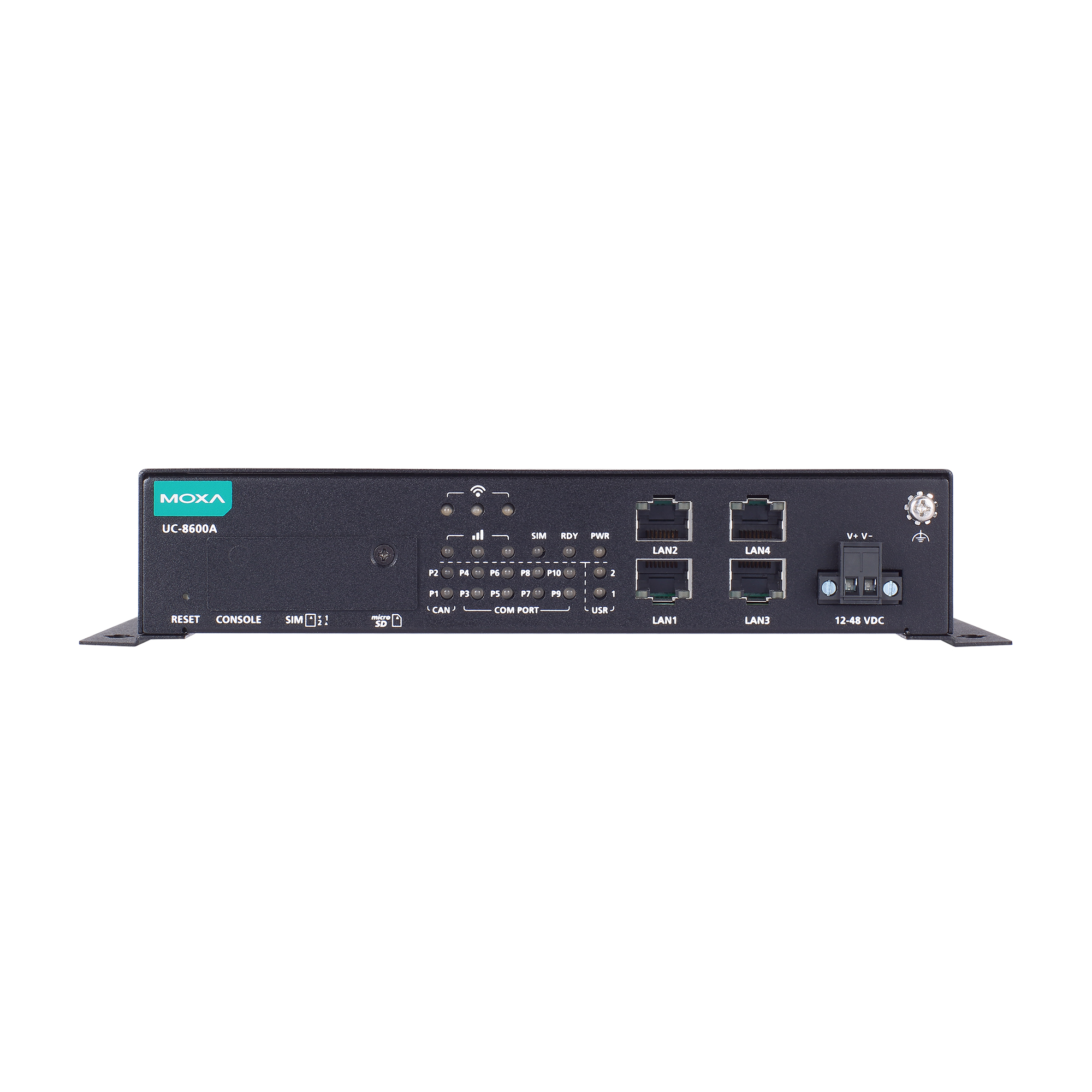

前面図

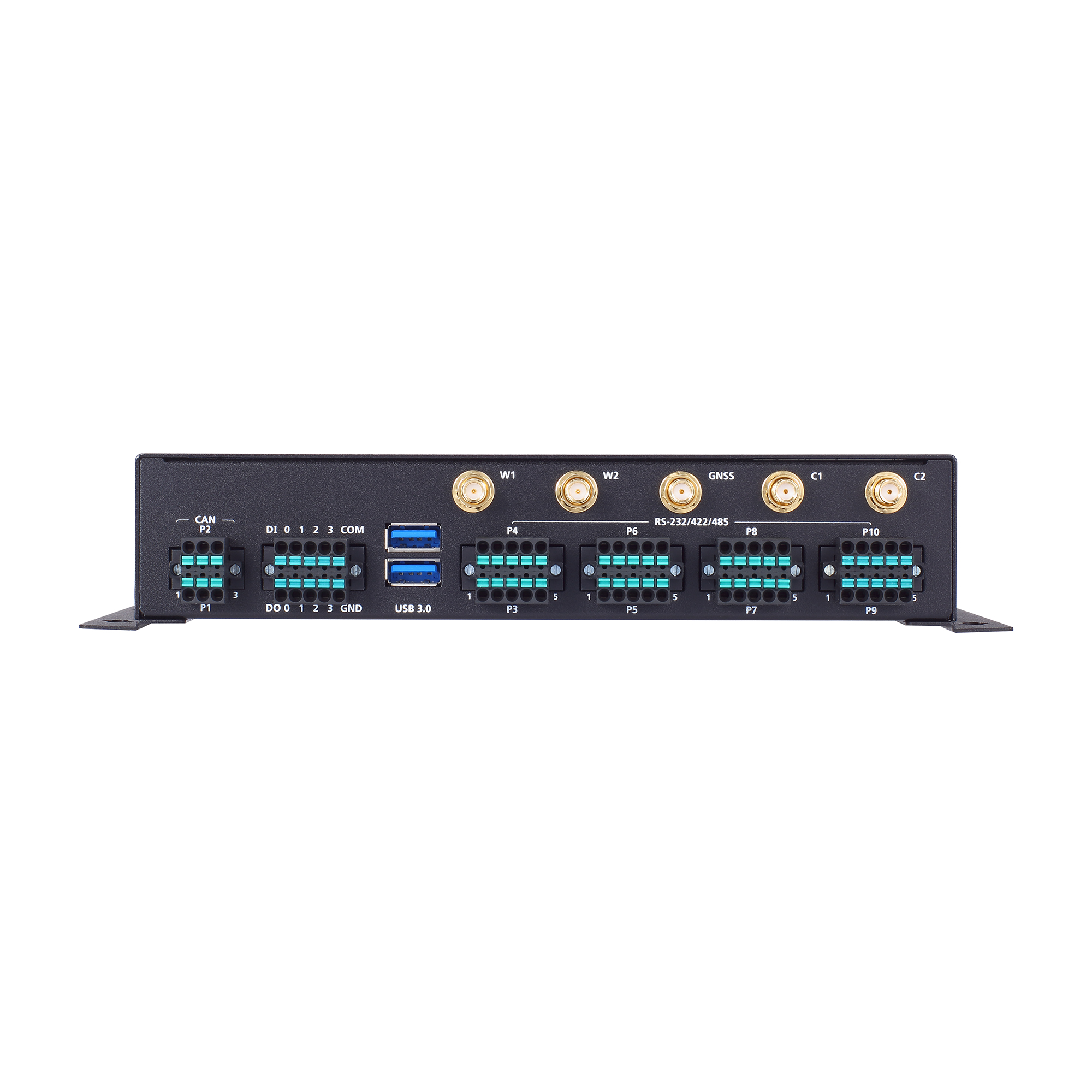

背面図

  • CPU

    Arm Cortex-A72 dual-core 1.5 GHz

  • DRAM

    4 GB LPDDR4 SDRAM

  • Storage Pre-installed

    32 GB eMMC

  • Storage Slot

    microSD sockets x 1
    M.2 M-key 2242 sockets x 1, PCIe

  • Supported OS

    Moxa Industrial Linux 4 (Debian 13, kernel 6.12), 2033 EOL
    See www.moxa.com/MIL

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4

  • Serial Channels

    RS-232/422/485 ports x 8 (software-selectable, terminal-block connector)

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • CAN Ports

    CAN 2.0 A/B x 2 (3-pin terminal block)

  • USB 3.0

    USB 3.0 hosts x 2, type-A connectors

  • Expansion Slots

    UC-8620A/UC-8630A: mPCIe slots x 1 (for LTE)
    UC-8630A: M.2 E-key sockets x 1 (for Wi-Fi)

  • Cellular Antenna Connector

    SMA x 2

  • Number of SIMs

    2

  • SIM Format

    Nano

  • Wi-Fi Antenna Connector

    UC-8630A: RP-SMA x 2

  • GPS Antenna Connector

    SMA x 1

  • Console Port

    RS-232 (TxD, RxD, GND), 3-pin header output (115200, n, 8, 1)

  • Buttons

    Programmable button

  • TPM

    TPM v2.0

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • No. of Ports

    8

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS
    XON/XOFF for RS-232
    ADDC (automatic data direction control) for RS-485

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • No. of Ports

    2

  • Connector

    3-pin spring-type terminal block

  • Baudrate

    10 Kbps to 1 Mbps

  • Industrial Protocols

    CAN 2.0A
    CAN 2.0B

  • Isolation

    3 kV (built-in)

  • Signals

    CAN_H, CAN_L, CAN_GND

  • No. of Channels

    4

  • Connector

    Spring-type Euroblock terminal

  • Sensor Type

    Dry contact
    Wet contact (NPN)

  • Dry Contact

    Logic 0: Close to GND
    Logic 1: Open

  • Wet Contact (DI to COM)

    Logic 0: 10 to 30 VDC
    (COM to DI)
    Logic 1: 0 to 3 VDC

  • Isolation

    1.5 kV

  • No. of Channels

    4

  • Connector

    Spring-type Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    0 to 30 VDC

  • Isolation

    1.5 kV

  • Hardware-based Security

    TPM 2.0
    Hardware Root of Trust Secure Boot

  • Intrusion Detection

    Host-based Intrusion Detection

  • Security Tools

    Security Diagnostic Tool
    Security Event Auditing
    Secure Update

  • Disk Protection

    LUKS Disk Encryption

  • Recovery

    One-step recovery to the last known secure state
    Dual-system design with automatic failback

  • Reliability

    Network Keep Alive
    Network Failover and Failback

  • System

    Power x 1
    System ready x 1
    SIM card indicator x 1
    Programmable x 2

  • LAN

    4 ports, 2 per port (10/100/1000 Mbps)

  • CAN

    2 ports, 1 per port (Tx, Rx)

  • Wireless Signal Strength

    Wi-Fi x 3

    Cellular x 3

  • Input Current

    UC-8620A-T: 1.34 A @ 12 V
    UC-8630A-T: 1.58 A @ 12 V

  • Input Voltage

    12 to 48 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Power Consumption

    UC-8620A-T: 15 W
    UC-8630A-T: 17 W

  • Automatic Reboot Trigger

    External WDT (watchdog timer)

  • Alert Tools

    External RTC (real-time clock)

  • Housing

    Metal

  • IP Rating

    IP30

  • Weight

    1,000 g (2.21 lb)

  • Dimensions

    200 x 120 x 40.5 mm (7.87 x 4.72 x 1.59 in)

  • Installation

    Wall mounting (standard)
    DIN-rail mounting (with optional kit)

  • Operating Temperature

    Without accessories:
    UC-8620A-T: -40 to 75°C
    UC-8630A-T: -40 to 70°C
    With LTE and Wi-Fi
    -30 to 65°C
    With Wi-Fi only:
    -30 to 70°C
    With LTE only:
    -40 to 70°C

  • Storage Temperature

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4
    UKCA
    RCM
    KC

  • EMI

    FCC Part 15B Class A
    ICES-003 Class A
    EN 55032 Class A
    EN 61000-6-4 Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF

  • Cybersecurity

    EN 18031-1

  • Safety

    IEC 62368-1, EN 62368-1, UL 62368-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • International Approval

    CE
    FCC
    ISED
    UKCA
    RCM
    KC

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    UC-8630A-T: 1,023,992 hrs
    UC-8620A-T: 1,152,015 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
OS Image for UC-8600A Series (MIL 4.0.0)
314.1 MB 		ファームウェア
SHA-512
v1.1
  • Moxa Industrial Linux 4 (Debian 13)
 2026年4月21日 2026年4月21日 リリースノート
Moxa Swift Utility (batch provisioning tool for MIL 3.0 to 3.3)
104.4 MB 		ユーティリティ
SHA-512
v1.0.5
  • Windows 10
  • Windows 11
 2026年4月8日 2026年4月8日 リリースノート
Moxa Swift Utility (batch provisioning tool for MIL 3.4 and above)
92.3 MB 		ユーティリティ
SHA-512
v2.0.2
  • Windows 10
  • Windows 11
 2026年4月8日 2026年4月8日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for Bootloader on the UC-8600A Series
203.8 KB 		宣言書 英語 v1.0 2026年4月30日 2026年4月30日
FOSS Statement for Moxa Industrial Linux 4 on the UC-8600A Series
467.3 KB 		宣言書 英語 v1.0 2026年4月30日 2026年4月30日
Manual for UC-8600A Series (hardware)
5.1 MB 		マニュアル 英語 v1.0 2026年4月24日 2026年4月24日
QIG for UC-8600A Series
1.2 MB 		QIG (クイックインストールガイド) 英語 v1.0 2026年4月24日 2026年4月24日
UC-8600A シリーズデータシート
4.3 MB 		データシート 日本語 v1.0 2026年4月23日 2026年4月23日
Declaration of Conformity (EU/UK) for UC-8600A Series
471.5 KB 		宣言書 英語 v1.0 2026年4月15日 2026年4月15日
Moxa Industrial Linux 4.x (Debian 13) Arm-based Computers Manual (with Security Hardening Guide)
4.9 MB 		マニュアル 英語 v1.0 2026年2月13日 2026年2月13日
FOSS Statement for Swift
122.3 KB 		宣言書 英語 v1.0 2024年12月22日 2024年12月22日
Moxa Swift Manual (MIL 3.x)
2.4 MB 		マニュアル 英語 v1.0 2024年10月17日 2024年10月17日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (2)

画像を表示
比較

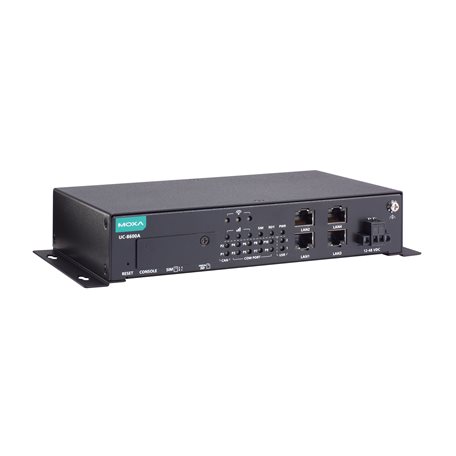

moxa-uc-8620a-t-image.jpg | MoxaUC-8620A-T
比較
moxa-uc-8630a-t-image.jpg | MoxaUC-8630A-T
CPUArm Cortex-A72
dual-core 1.5 GHz		Arm Cortex-A72
dual-core 1.5 GHz
Operating SystemMIL4 Standard (default)
CTO: Order MIL4 Secure via
UC-8600A (CTO)		MIL4 Standard (default)
CTO: Order MIL4 Secure via
UC-8600A (CTO)
mPCIe SlotReserved for LTEReserved for LTE
M.2 E Key Slot-Reserved for Wi-Fi 6
Operating Temp.-40 to 75°C-40 to 70°C
