AIG-302シリーズ

Arm® Cortex™ - A7デュアルコア1 GHzプロセッサ、Azure IoT Edgeソフトウェア搭載、-40～70℃の動作温度に対応した高度なIIoTゲートウェイ

moxa-aig-302-series-image-(1).jpg | Moxa
moxa-aig-302-series-image-1-(1).jpg | Moxa
moxa-aig-302-series-image-2-(1).jpg | Moxa
moxa-aig-302-series-image-3-(1).jpg | Moxa
moxa-aig-302-series-image-4-(1).jpg | Moxa
moxa-aig-302-series-image-5-(1).jpg | Moxa
moxa-aig-302-series-image-6-(1).jpg | Moxa

機能と特長

  • 内蔵デバイス SDK を用いた MQTT 接続を容易にする汎用 MQTT クライアントをサポートし、Azure クラウドとの統合に対応
  • Modbus RTU/ASCII/TCPクライアントをサポート
  • Modbus TCPサーバーをサポート
  • Azure IoT Edgeをサポート
  • トラブルシューティングを容易にする内蔵ネットワークトラフィック監視および診断ツール
  • ソフトウェアアップグレード中のシステム障害を防ぐための堅牢なOTA機能を提供
  • 悪意のあるソフトウェアインジェクション攻撃を防ぐセキュアブートを搭載
  • 動作温度範囲-40～70°C
  • LTE Cat.4 US、EUおよびAPACモデルを利用可能

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

AIG-302シリーズの高度なIIoTゲートウェイは、Modbus RTU/ASCII/TCPデバイスをAzureクラウドやMQTTなどのプラットフォームに接続します。Modbus TCPサーバモードをサポートし、クラウドプラットフォームとローカルSCADAシステムへのデータの同時送信も可能です。



Azure IoT Edgeでエッジコンピューティング機能を強化

AIG-302はAzure IoT Edgeをサポートし、エッジコンピューティング機能、帯域幅コストの削減、高い柔軟性と拡張性、Azureサービスとのシームレスな統合、管理と更新の容易さなど、多くのメリットをもたらします。具体的には、ローカルでデータを処理することで、迅速な応答と低遅延を実現するだけでなく、ネットワーク帯域幅の使用量を効果的に減らしてコストも削減します。さらに、Azure IoT EdgeをサポートするAIG-302のモジュール設計により、システムの柔軟性と拡張性が向上します。同時に、Azureクラウドサービスとのシームレスな統合により、クラウド機能をエッジデバイスに簡単に拡張できます。



コーディング不要、すぐに使用可能なデータ前処理機能を内蔵

エネルギー管理システムは、平均発電量やエネルギー効率などのエネルギーデータを収集します。このデータは、現場の状況を表示し、エネルギー動向を観察し、その使用を最適化するために使用されます。ほとんどのエネルギー管理システムは意味のあるデータを必要とするため、エッジゲートウェイは現場で収集したデータをクラウドアプリケーションへ転送する前に、前処理が求められます。アプリケーションによっては、収集したデータを前処理した後、短時間でアクションを実行する必要があります。AIG-302には、数回のクリックでデータ前処理と分散デバイス管理を簡素化する付加機能と直感的なUIが内蔵されています。



セキュアなリモートアクセスでメンテナンスコストを削減

AIG-302には、プロトコルステータスで問題を診断し、トラフィックパケットをキャプチャして分析する強力なトラブルシューティングツールが搭載されており、エンジニアが根本原因を特定し、迅速に正常な動作に戻すことができます。さらに、AIG-302は安全なリモートアクセスを提供し、メンテナンスエンジニアがリモートで問題を修復できるようにします。これにより、時間と労力を節約し、エネルギー管理システムのダウンタイムを削減できます。外部接続はOpenVPNまたはTLSを使用して暗号化できるため、安全な通信が確保されます。



セキュリティ問題の検出に最適化されたセキュリティダッシュボード

セキュリティダッシュボードは、デバイススキャンを利用して、アカウント設定の管理、アプリケーションネットワーキング、アプリケーションリソースの使用状況の監視、製品証明書の展開、サービス設定の変更、システムステータスのチェックなど、さまざまな角度から潜在的なサイバーセキュリティの脅威を特定します。脅威が検出された場合、問題を解決するための緩和策が提案されます。



外観

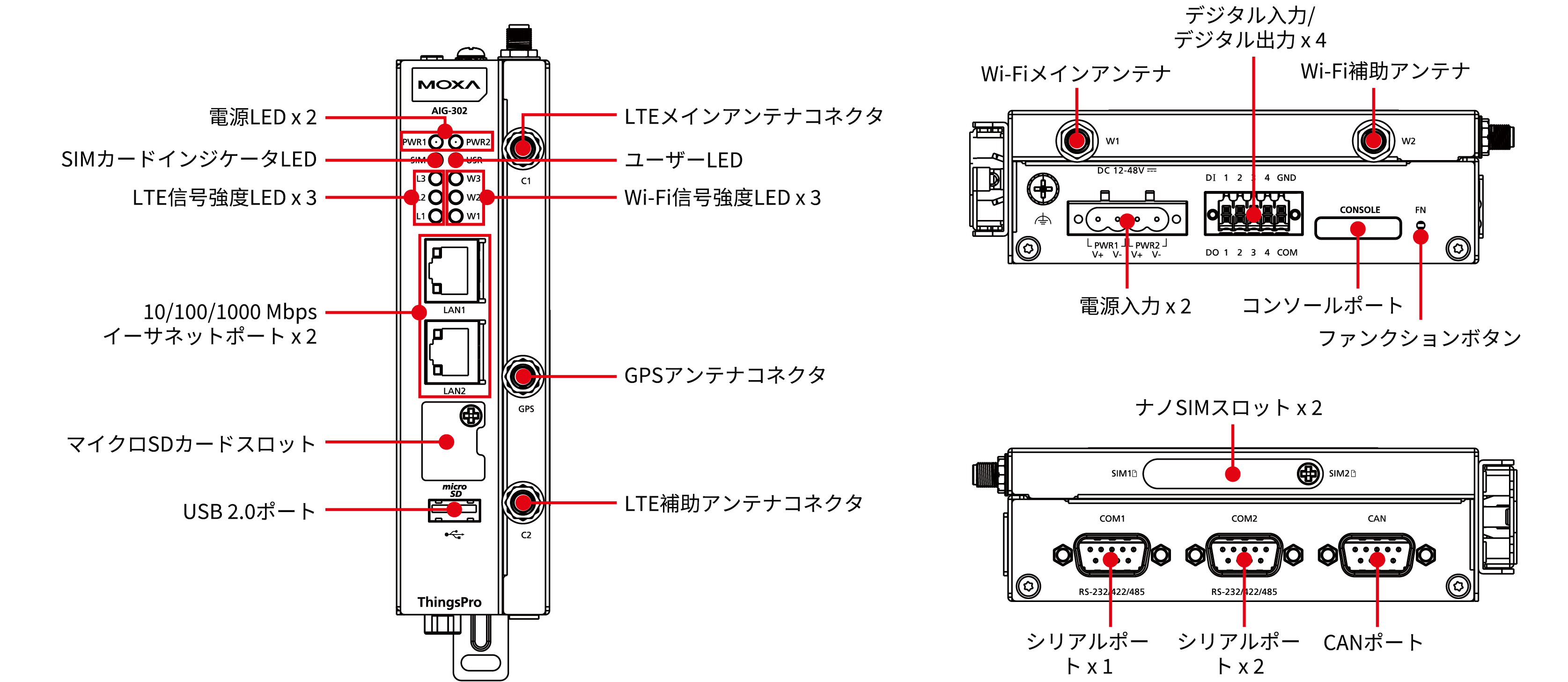

AIG-302-T US、EU、APモデル

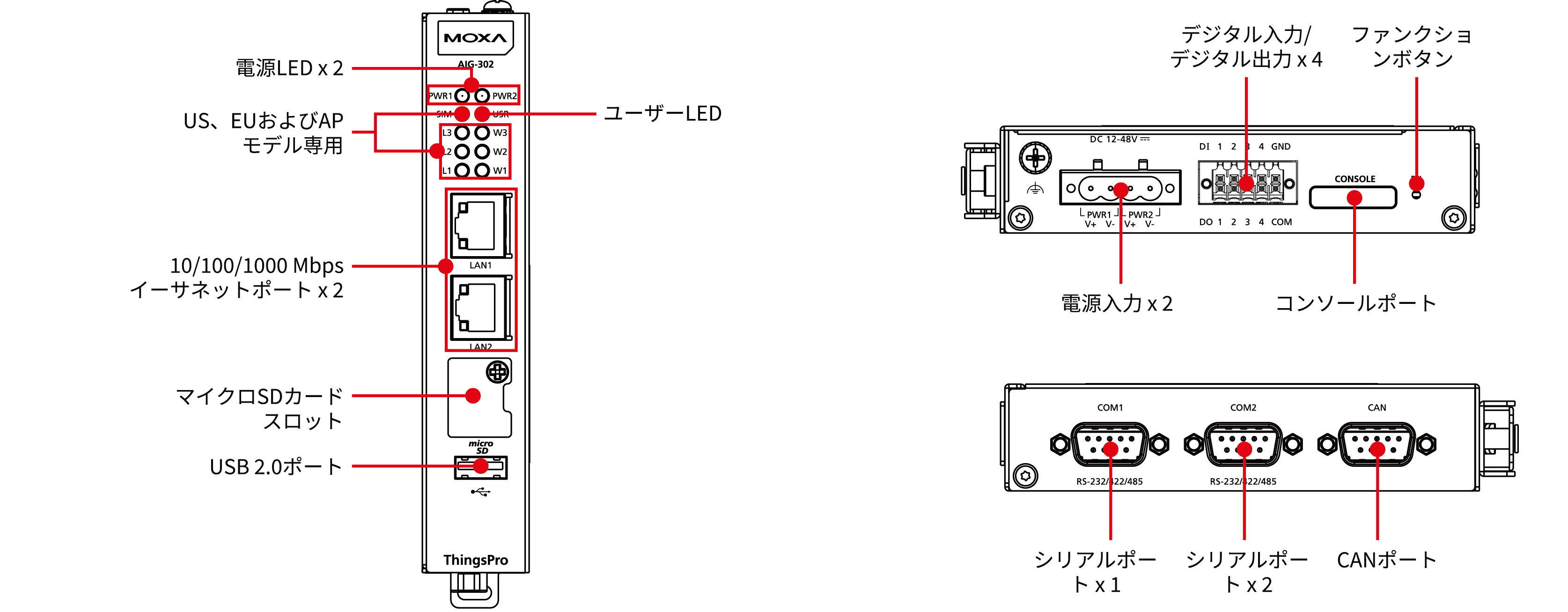

AIG-302-T-AZU-LX



  • CPU

    Armv7 Cortex-A7 dual-core 1 GHz

  • DRAM

    2 GB DDR3L

  • Storage Pre-installed

    32 GB eMMC

  • Pre-installed OS

    Moxa Industrial Linux (Debian 11, kernel 5.10.x)

  • No. of Tags Supported

    3000

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Channels

    RS-232/422/485 ports x 2 (software-selectable, DB9 male connector)

  • CAN Ports

    CAN 2.0 A/B x 1 (DB9 male)

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • USB 2.0

    USB 2.0 hosts x 1, type-A connectors

  • Wi-Fi Antenna Connector

    RP-SMA x 2 (excluding AIG-302-T-AZU-LX)

  • Cellular Antenna Connector

    SMA x 2 (excluding AIG-302-T-AZU-LX)

  • GPS Antenna Connector

    SMA x 1 (excluding AIG-302-T-AZU-LX)

  • Expansion Slots

    mPCIe slots x 1 (excluding AIG-302-T-AZU-LX)

  • SIM Format

    Nano
    (excluding AIG-302-T-AZU-LX)

  • Number of SIMs

    2

  • Buttons

    Reset button
    Reset to factory default

  • TPM

    TPM v2.0

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    2

  • Industrial Protocols

    Modbus TCP Client / Server
    Generic MQTT
    Azure IoT Device
    Azure IoT Edge

  • Configuration Options

    Web Console (HTTPS)
    RESTful APIs
    AIG QuickON

  • Time Management

    NTP Client
    GPS

  • Security

    OpenVPN Client
    SSH
    HTTPS/SSL
    TLS
    Firewall

  • No. of Ports

    2

  • Connector

    DB9 male

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Stop Bits

    1, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, XON/XOFF

  • Console Port

    1 x 4-pin header

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Master

  • No. of Ports

    1

  • Connector

    DB9 male

  • Baudrate

    10 to 1000 kbps

  • Industrial Protocols

    CAN 2.0A
    CAN 2.0B

  • Signals

    CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND

  • Isolation

    2 kV (built-in)

  • Connector

    Spring-type Euroblock terminal

  • Sensor Type

    Wet contact (NPN)
    Dry contact

  • Dry Contact

    Off: open
    On: short to GND

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Isolation

    3K VDC

  • Connector

    Spring-type Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    24 VDC
    nominal, open collector to 30 VDC

  • Cellular Standards

    LTE Cat. 4

  • Band Options (US)

    4G:
    Band 2 (1900 MHz)/ Band 4 (1700 MHz)/ Band 5 (850 MHz)/ Band 12 (700 MHz)/ Band 13 (700 MHz)/ Band 14 (700 MHz)/ Band 66 (1700 MHz)/ Band 71 (600 MHz)
    3G:
    Band 2 (1900 MHz)/ Band 4 (1700 MHz)/ Band 5 (850 MHz)

    Carrier Approvals: Verizon, AT&T

  • Band Options (EU)

    4G:
    Band 1 (2100 MHz)/ Band 3 (1800 MHz)/ Band 7 (2600 MHz)/ Band 8 (900 MHz)/ Band 20 (800 MHz)/ Band 28A (700 MHz)
    3G:
    Band 1 (2100 MHz)/ Band 3 (1800 MHz)/ Band 8 (900 MHz)

  • Band Options (APAC)

    4G:
    Band 1 (2100 MHz)/ Band 3 (1800 MHz)/ Band 5 (850 MHz)/ Band 8 (900 MHz)/ Band 9 (1800 MHz)/ Band 18 (850 MHz)/Band 19 (850 MHz)/ Band 26 (850 MHz)/ Band 28 (700 MHz)
    3G:
    Band 1 (2100 MHz)/ Band 5 (850 MHz)/ Band 6 (850 MHz)/ Band 8 (900 MHz)/ Band 19 (850 MHz)

  • Receiver Types

    GPS/GLONASS/BeiDou/Galileo/QZSS

  • Accuracy

    Position: 2.0 m @CEP50

  • Time to First Fix (TTFF)

    Hot start: 1.1 s
    Warm start: 22.1 s
    Cold start: 29.9 s

  • Sensitivity

    Cold starts: -145 dBm
    Acquisition: -147.0 dBm
    Tracking: -160 dBm

  • Update Rate

    1 Hz

  • Versions Supported

    v1.4.20

  • Authentication Methods

    Manual / Connection String
    DPS / Symmetric Encryption
    DPS / X.509 Certificate
    DPS / TPM

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

  • Azure Module Twin

    Device Configuration

  • Moxa Functions

    Custom Payload
    Message Group

  • Versions Supported

    v3.1.1
    v3.1

  • QoS Levels

    0, 1, 2

  • Authentication Methods

    Username and password

  • Secure Transmission

    TLS 1.0
    TLS 1.1
    TLS 1.2

  • Native Capabilities

    Keep Alive
    Retain Message
    Clean Session
    Will and Testament

  • Moxa Functions

    Store and Forward
    Custom Payload
    Remote API Invocation

  • Connection Protocols Supported

    MQTT
    MQTT over WebSockets
    AMQP
    AMQP over WebSockets

  • Authentication Methods

    Symmetric Key
    X.509 Certificate

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

  • Mode

    Client (Master)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    256 per port

  • Max. No of Connected Devices

    62

  • Mode

    Client/Server

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    64

  • Max. No. of Client Connections

    4

  • Max. No. of Commands

    3000

  • System

    Power x 2
    User x 1
    SIM card indicator x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Wireless Signal Strength

    Cellular/Wi-Fi x 6

  • No. of Power Inputs

    Redundant dual inputs

  • Input Voltage

    12 to 48 VDC

  • Input Current

    1 A @ 12 VDC

  • Power Consumption

    12 W

  • Power Connector

    4-pin terminal block

  • Automatic Reboot Trigger

    External WDT (watchdog timer)

  • Housing

    Metal
    SECC

  • IP Rating

    IP30

  • Weight

    AIG-302-T-AZU-LX: 560 g (1.23 lb)
    All other models: 750 g (1.65 lb)

  • Dimensions

    AIG-302-T-AZU-LX: 141.5 x 120 x 27 mm (5.7 x 4.72 x 1.06 in)
    All other models: 141.5 x 120 x 39 mm (5.7 x 4.72 x 1.54 in)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    AIG-302-T-AZU-LX: –40 to 85°C (-40 to 185°F)
    All other models: -40 to 70°C (-40 to 158°F))

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Shock

    IEC 60068-2-27

  • Vibration

    2 Grms @ IEC 60068-2-64, random wave, 5 to 500 Hz, 1 hr per axis (without USB devices attached)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Cybersecurity

    EN 18031-1

  • Hazardous Locations

    Class I Division 2, ATEX

  • Safety

    UL 62368-1
    EN 62368-1

  • Radio

    NCC
    KC
    RCM
    TELEC

  • Carrier Approvals

    AT&T
    Verizon
    PTCRB

  • RED

    EN 301 489-1/19/52
    EN 301 908-1
    EN 303 413
    EN 62311

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    AIG-302-T-AZU-LX: 1,772,745
    All other models: 1,403,998

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for AIG-302 Series
190.1 MB 		ファームウェア
SHA-512
v1.3.0
  • Moxa Industrial Linux 3 (Debian 11)
 2025年11月3日 2025年11月3日 リリースノート
Firmware for AIG-302 Series
60.0 KB 		ファームウェア
SHA-512
v1.2.0
  • Moxa Industrial Linux 3 (Debian 11)
 2025年11月3日 2025年11月3日 リリースノート
AIG QuickON Utility
84.8 MB 		ユーティリティ
SHA-512
v1.2.0
  • Windows 10
 2025年10月21日 2025年10月21日 リリースノート
AIG QuickON Utility
84.0 MB 		ユーティリティ
SHA-512
v1.1.2
  • Windows 10
 2024年11月14日 2024年11月14日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
AIG QuickON User Manual
2.0 MB 		マニュアル 英語 v1.0 2025年11月27日 2025年11月27日
AIG-302 シリーズデータシート
5.0 MB 		データシート 日本語 v2.1 2025年10月9日 2025年10月9日
Declaration of Conformity (cybersecurity) for AIG-302 Series
207.2 KB 		宣言書 英語 v1.0 2025年7月30日 2025年7月30日
FOSS Statement for QuickON
76.0 KB 		宣言書 英語 v1.0 2024年11月21日 2024年11月21日
FOSS Statement for AIG-302 Series
2.1 MB 		宣言書 英語 v1.0 2024年10月9日 2024年10月9日
QIG for AIG-302 Series
1.2 MB 		QIG (クイックインストールガイド) 英語 v1.1 2024年9月4日 2024年9月4日
Manual for AIG-302 Series
6.9 MB 		マニュアル 英語 v1.0 2024年6月18日 2024年6月18日
Tech Note: The Security Hardening Guide for the AIG-302 Series
1.1 MB 		テクニカルノート 英語 v1.0 2024年6月18日 2024年6月18日
Declaration of Conformity (EU/UK) for AIG-302 Series
356.7 KB 		宣言書 英語 v1.0 2024年3月27日 2024年3月27日

利用可能なモデル (4)

画像を表示
比較
moxa-aig-302-t-azu-lx-image.jpg | MoxaAIG-302-T-AZU-LX
比較
moxa-aig-302-t-ap-azu-lx-image.jpg | MoxaAIG-302-T-AP-AZU-LX
比較
moxa-aig-302-t-us-azu-lx-image.jpg | MoxaAIG-302-T-US-AZU-LX
比較
moxa-aig-302-t-eu-azu-lx-image.jpg | MoxaAIG-302-T-EU-AZU-LX
mPCIe Slot 1 for
LTE Module		–APAC region LTE module
preinstalled		US region LTE module preinstalledEurope region LTE module
preinstalled
mPCIe Slot 2 for
Wi-Fi Module		–ReservedReservedReserved
Operating Temperature-40 to 85°C-40 to 70°C-40 to 70°C-40 to 70°C
