MPC-2070シリーズ

7インチ産業用ファンレスパネルコンピュータ

moxa-mpc-2070-series-image-1-(1).jpg | Moxa
moxa-mpc-2070-series-image-2-(1).jpg | Moxa
moxa-mpc-2070-series-image-3-(1).jpg | Moxa
moxa-mpc-2070-series-image-4-(1).jpg | Moxa
moxa-mpc-2070-series-image-5-(1).jpg | Moxa
moxa-mpc-2070-series-image-6-(1).jpg | Moxa
moxa-mpc-2070-series-image-7-(1).jpg | Moxa

機能と特長

  • 7インチパネルコンピュータ
  • Intel Atom® プロセッサE3826 1.46 GHz
  • -40～70℃の広い温度範囲設計、ファンまたはヒーター非搭載
  • 1000-nitの日光下でも見ることの可能なLCD
  • 手袋でも利用できるマルチタッチスクリーン
  • クラス1ディビジョン2、ATEXゾーン2、およびIECEx準拠 DNV、ATEX、およびIECExの認証が進行中です。最新の認証状況については、Moxaのウェブサイトをご覧ください。
  • 10～36 VDCの広範囲電源入力

認証

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

E3800シリーズIntel Atom®プロセッサを搭載したMPC-2070 7インチパネルコンピュータは、産業環境で使用するための信頼性と耐久性に優れた広範な用途のプラットフォームを提供します。ソフトウェアで選択可能な2つのRS-232/422/485シリアルポートと2つのギガビットイーサネットポートがあるMPC-2070パネルコンピュータは、多様なシリアルインターフェースと高速なIT通信をサポートし、標準でネットワーク冗長性を提供します。

MPC-2070シリーズパネルコンピュータは、合理化された非常に効率よく熱を逃がすファンレス設計となっており、-40～70°Cの広い温度範囲をサポートします。これにより、MPC-2070シリーズは、石油・ガス田や掘削プラットフォームなどの過酷で高温の屋外環境で使用できる最も信頼性の高い産業用プラットフォームの1つになります。 また、MPC-2070には1000-nitのLCDパネルを搭載しており、日光下で読み取ることが可能で手袋を着用したままでも使用できる投影型のマルチタッチスクリーンを提供しています。これにより、屋外の用途で、優れたユーザーエクスペリエンスを実現します。

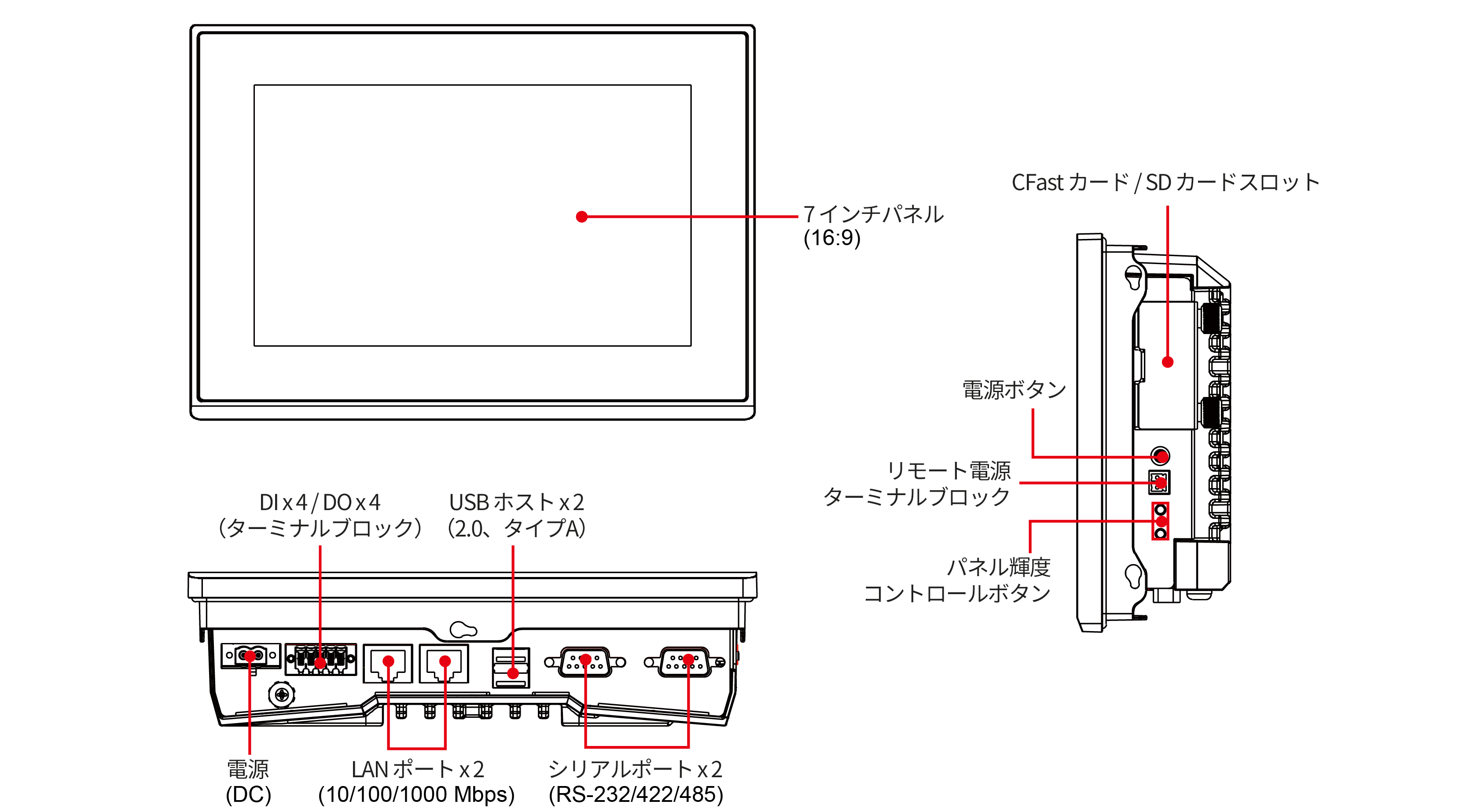

外観



  • CPU

    Intel Atom® E3826 processor (1M cache, 1.46 GHz)

  • Graphics Controller

    Intel® HD Graphics

  • System Memory Pre-installed

    4 GB DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Pre-installed OS

    MPC-2070-E2-T/MPC-2070-E2-LB-T: OS is not pre-installed
    MPC-2070-E2-T-W7E/MPC-2070-E2-LB-T-W7E: OS is pre-installed

  • Supported OS

    Windows 7 Pro for Embedded Systems
    Windows Embedded Standard 7 (WS7P) 64-bit
    Windows 10 Pro 64-bit
    Windows 10 Embedded IoT Ent 2016 LTSB Entry 64-bit
    Linux Debian 9

  • Storage Slot

    CFast slot x 1
    SD slots x 1, SD 3.0 (SDHC/SDXC) socket

  • Storage Pre-installed

    MPC-2070-E2-T-W7E/MPC-2070-E2-LB-T-W7E: 32 GB CFast card pre-installed

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 2, type-A connectors

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • System

    Power x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Active Display Area

    152.4 (H) x 91.44 (V) mm

  • Contrast Ratio

    600:1

  • Light Intensity (Brightness)

    MPC-2070-E2-T Series: 1000 cd/m2
    MPC-2070-E2-LB-T Series: 350 cd/m2

  • Max. No. of Colors

    16.2M (8-bit/color)

  • Panel Size

    7-inch viewable image

  • Panel Type

    TN

  • Pixel Pitch (RGB)

    0.1905 (H) x 0.1905 (V) mm

  • Pixels

    800 x 480

  • Response Time

    5 ms (gray to gray)

  • Viewing Angles

    140°/120°

  • Touch Type

    Capacitive Touch (PCAP)

  • Touch Support Points

    4 points

  • Glove Support

    Yes

  • Baudrate

    50 bps to 115.2 kbps

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    10 to 36 VDC

  • Power Consumption

    40 W (max.)

  • Housing

    Metal

  • IP Rating

    IP66, front
    IP20, rear

  • Dimensions

    200 x 140 x 45 mm (7.9 x 5.5 x 1.8 in)

  • Weight

    1,400 g (3.09 lb)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 70°C (-40 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1, DNV-CG-0339
    IEC 60068-2-2, DNV-CG-0339
    IEC 60068-2-2, IEC 60945
    IEC 60068-2-30, IEC 60945

  • Hazardous Locations

    ATEX
    Class I Division 2
    IECEx

  • Maritime

    DNV

  • Mechanical Protection Rating

    IEC 60529, IP code

  • Safety

    EN 60950-1
    IEC 60950-1
    UL 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-6, IEC 60945
    IEC 60068-2-64, DNV-CG-0339

  • Green Product

    RoHS, CRoHS, WEEE

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
x86 Computers (Linux drivers and SDK)
802.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 リリースノート
Software Package for MPC-2070 Series (example code for Windows 10 IoT Enterprise LTSC 2021)
11.0 MB 		ソフトウェアパッケージ
SHA-512
v2.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年3月31日 2022年3月31日 リリースノート
Driver for MPC-2070 Series (Linux Debian 9)
1.7 MB 		ドライバー
SHA-512
v1.0
  • Linux
 2019年11月5日 2019年11月5日 リリースノート
Driver for MPC-2070 Series (Win10)
364.9 MB 		ドライバー
SHA-512
v1.0
  • Windows 10
 2019年8月26日 2019年8月26日 リリースノート
Firmware for MPC-2070 Series (Linux)
1.3 GB 		ファームウェア
SHA-512
v1.0
  • Debian 9.x
 2019年3月11日 2019年3月11日 リリースノート
Driver for MPC-2070 Series
364.9 MB 		ドライバー
SHA-512
v1.0
  • Windows 7
 2017年7月26日 2017年7月26日
Software Package for MPC-2070 Series
479.6 KB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 7
 2017年7月26日 2017年7月26日
Utility for MPC-2070 Series (MxOSD)
163.8 KB 		ユーティリティ
SHA-512
v1.0
  • Windows 7
 2017年7月26日 2017年7月26日
Utility for MPC-2070 Series (SerialInterface)
280.5 KB 		ユーティリティ
SHA-512
v1.0
  • Windows 7
 2017年7月26日 2017年7月26日

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for MPC-2070 Series, MPC-2120 Series
204.0 KB 		宣言書 英語 v1.0 2024年10月10日 2024年10月10日
MPC-2070 シリーズデータシート
3.8 MB 		データシート 日本語 v2.0 2023年7月7日 2023年7月7日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		マニュアル 英語 v1.2 2023年1月20日 2023年1月20日
Manual for MPC-2070 Series (hardware)
6.7 MB 		マニュアル 英語 v2.0 2021年11月11日 2021年11月11日
QIG for MPC-2070 Series
825.2 KB 		QIG (クイックインストールガイド) 英語 v2.1 2021年4月21日 2021年4月21日
Manual for MPC-2070 Series (Linux UM)
4.9 MB 		マニュアル 英語 v1.0 2019年8月21日 2019年8月21日
Manual for MPC-2000 Series (Linux)
4.4 MB 		マニュアル 英語 v1.1 2019年8月21日 2019年8月21日
Manual for MPC-2070 Series (Windows 7 Embedded)
3.1 MB 		マニュアル 英語 v1.0 2017年7月27日 2017年7月27日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット ケーススタディ

利用可能なモデル (4)

画像を表示
比較
moxa-mpc-2070-e2-t-w7e-image.jpg | MoxaMPC-2070-E2-T-W7E
比較
moxa-mpc-2070-e2-lb-t-w7e-image.jpg | MoxaMPC-2070-E2-LB-T-W7E
比較
moxa-mpc-2070-e2-lb-t-image.jpg | MoxaMPC-2070-E2-LB-T
比較
moxa-mpc-2070-e2-t-image.jpg | MoxaMPC-2070-E2-T
Panel7" (16:9)
1,000 nits		7" (16:9)
350 nits		7" (16:9)
350 nits		7" (16:9)
1,000 nits
CPUIntel Atom® E3826Intel Atom® E3826Intel Atom® E3826Intel Atom® E3826
RAM4 GB4 GB4 GB4 GB
OS PreinstalledW7E OS
32 GB CFast		W7E OS
32 GB CFast		––
TouchscreenCapacitiveCapacitiveCapacitiveCapacitive
LAN2222
Serial2222
DI/DO4/44/44/44/4
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
IP RatingIP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
