MPC-2101シリーズ

10インチ産業用ファンレスパネルコンピュータ

moxa-mpc-2101-series-image-(1).jpg | Moxa
moxa-mpc-2101-series-image-1-(1).jpg | Moxa
moxa-mpc-2101-series-image-2-(1).jpg | Moxa
moxa-mpc-2101-series-image-3-(1).jpg | Moxa
moxa-mpc-2101-series-image-4-(1).jpg | Moxa

特徴および利点

  • 10インチパネルコンピュータ
  • Intel Atom®プロセッサE3845 1.91 GHz
  • 1000-nitの日光下でも見ることの可能なLCD
  • -40~70℃の広い温度範囲設計、ファンもヒーターも搭載不要
  • EN 50155:2017準拠

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

E3800 シリーズIntel Atom®プロセッサ付きのMPC-2101 10インチパネルコンピュータが、産業用の環境のために、信頼性、耐久性、多様性の高いプラットフォームを提供します。すべてのインターフェースにはIP66規格のM12コネクタが付いてきて、耐振動性と耐水性の接続が確保されています。2つのソフトウェアから選択可能なRS-232/422/485シリアルポートと2つのイーサネットLANポートがあるMPC-2101パネルコンピュータは、広範囲のシリアルインターフェースだけでなく、高速なIT通信もサポートしています。これらすべてをネイティブなネットワークの冗長性を確保した上で行います。

MPC-2101シリーズパネルコンピュータは、-40~70℃の広い温度範囲を確保できるように設計されていて、効率の高い放熱を行えるように、ファンのない合理化された筐体の形をとっています。これにより、振動が多い環境、過酷な環境、暑い環境、屋外の環境で利用できる最も信頼性の高い産業用プラットフォームの1つとなっています。 また、MPC-2101には1000-nitのLCDパネルがあり、日光下で読み取ることが可能で投影型のマルチタッチ画面を提供しています。これにより、卓越したユーザーエクスペリエンスが確保されます。

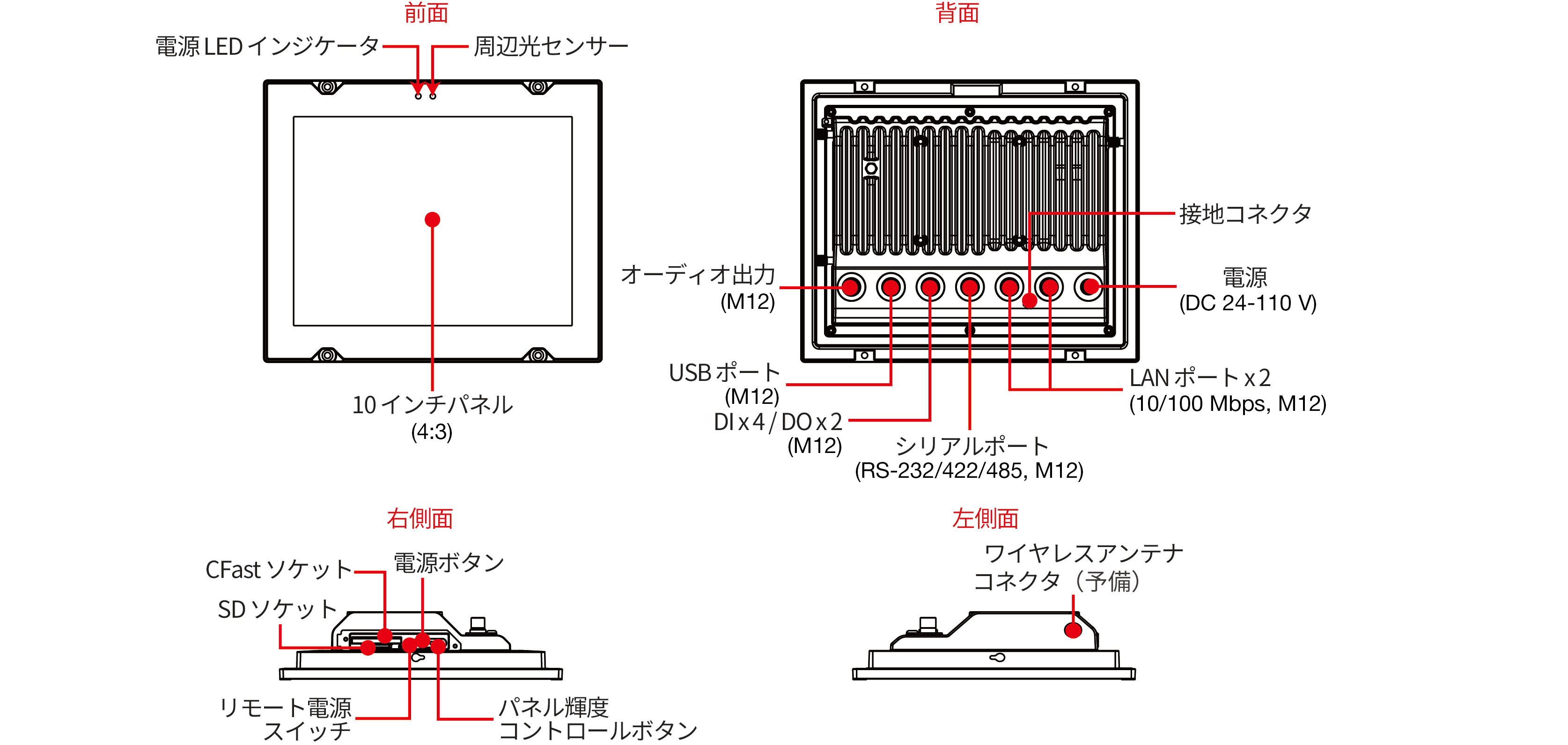

外観



  • CPU

    Intel Atom® Processor E3845 (2M Cache, 1.91 GHz)

  • Graphics Controller

    Intel® HD Graphics

  • System Memory Pre-installed

    4 (8GB Max.) GB DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Pre-installed OS

    MPC-2101-E4-LB-CT-T-W7E/MPC-2101-E4-CT-T-W7E: Windows Embedded Standard 7 (WS7P) 64-bit pre-installed
    MPC-2101-E4-LB-CT-T-LX/MPC-2101-E4-CT-T-LX: Linux 9 pre-installed

  • Storage Slot

    CFast slot x 1
    SD slots x 1, SD 3.0 (SDHC/SDXC) socket

  • Storage Pre-installed

    MPC-2101-E4-LB-CT-T-W7E/MPC-2101-E4-CT-T-W7E: 32 GB CFast Card
    MPC-2101-E4-LB-CT-T-LX/MPC-2101-E4-CT-T-LX: 32 GB CFast Card

  • Expansion Slots

    Mini PCIe

  • Supported OS

    Windows Embedded Standard 7 (WS7P) 64-bit
    Windows 7 Pro for Embedded Systems
    Windows 10 Embedded IOT Ent 2016 LTSB Entry 64-bit
    Windows 10 Pro 64-bit
    Linux Debian 9

  • Digital Output

    DOs x 2 (M12 A-code)

  • Digital Input

    DIs x 4 (M12 A-code)

  • Serial Ports

    RS-232/422/485 ports x 1 (M12 A-code 12P)

  • USB 2.0

    USB 2.0 hosts x 1 (M12 A-code 5P)

  • Ethernet Ports

    Auto-sensing 10/100 Mbps ports (M12 D-coded 4P) x 2

  • System

    Power x 1

  • Panel Size

    10-inch viewable image

  • Pixel Pitch (RGB)

    0.240 (H) x 0.240 (V) mm

  • Contrast Ratio

    1000:1

  • Active Display Area

    210.4 (H) x 157.8 (V) mm

  • Aspect Ratio

    4:3

  • Viewing Angles

    176°/176°

  • Max. No. of Colors

    16.2M (8-bit/color)

  • Response Time

    5 ms (gray to gray)

  • Pixels

    1024 x 768

  • Light Intensity (Brightness)

    500/1000 cd/m2

  • Touch Support Points

    4 points

  • Touch Type

    Capacitive Touch (PCAP)

  • Glove Support

    Yes

  • Baudrate

    50 bps to 115.2 kbps

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    RTS/CTS, XON/XOFF

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    24 to 110 VDC

  • Dimensions

    256.9 x 214.4 x 58.9 mm (10.11 x 8.44 x 2.32 in)

  • Housing

    Metal

  • IP Rating

    IP66

  • Weight

    2,080 g (4.59 lb)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 70°C (-40 to 158°F)

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Mechanical Protection Rating

    IEC 60529, IP code

  • Safety

    IEC 62368-1, IEC 60950-1, UL 62368-1

  • Shock

    EN 50155 standard

  • EMC

    EN55032/35

  • Vibration

    EN 50155 standard

  • Green Product

    RoHS, CRoHS, WEEE

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリーズ日
Driver for MPC-2101 Series (Linux Debian 9)
1.7 MB
ドライバー v1.0
  • Linux
2019年11月5日 2019年11月5日 リリースノート
Driver for MPC-2101 Series (Windows 7)
281.3 MB
ドライバー v1.0
  • Windows 7
2019年11月5日 2019年11月5日 リリースノート
Driver for MPC-2101 Series (Windows 10)
234.5 MB
ドライバー v1.0
  • Windows 10
2019年11月5日 2019年11月5日 リリースノート
Firmware for MPC-2101 Series (Linux)
1.3 GB
ファームウェア v1.0
2019年3月11日 2019年3月11日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
MPC-2101シリーズデータシート
3.7 MB
データシート 日本語 v1.1 2020年12月17日 2020年12月17日
Manual for MPC-2101 Series (Hardware)
9.1 MB
マニュアル 英語 v1.1 2019年9月16日 2019年9月16日
QIG for MPC-2101 Series
1.6 MB
QIG (クイックインストールガイド) 英語 v1.0 2019年9月8日 2019年9月8日
Manual for MPC-2101 Series (Windows 10)
2.4 MB
マニュアル 英語 v1.0 2019年9月8日 2019年9月8日

利用可能なモデル (6)

画像を表示
moxa-mpc-2101-e4-lb-ct-t-w7e-image.jpg | MoxaMPC-2101-E4-LB-CT-T-W7Emoxa-mpc-2101-e4-lb-ct-t-lx-image.jpg | MoxaMPC-2101-E4-LB-CT-T-LXmoxa-mpc-2101-e4-lb-ct-t-image.jpg | MoxaMPC-2101-E4-LB-CT-Tmoxa-mpc-2101-e4-ct-t-w7e-image.jpg | MoxaMPC-2101-E4-CT-T-W7E
Panel10" (4:3)
500 nits
10" (4:3)
500 nits
10" (4:3)
500 nits
10" (4:3)
1,000 nits
CPUE3845
Quad core
E3845
Quad core
E3845
Quad core
E3845
Quad core
RAM4 GB4 GB4 GB4 GB
OS PreinstalledW7E
(64-bit)
Debian 9W7E
(64-bit)
LAN2
(M12)
2
(M12)
2
(M12)
2
(M12)
Serial1
(M12)
1
(M12)
1
(M12)
1
(M12)
USB 2.0
Port
1
(M12)
1
(M12)
1
(M12)
1
(M12)
DI/DO4/2
(M12)
4/2
(M12)
4/2
(M12)
4/2
(M12)
Power Input24 to 110 VDC24 to 110 VDC24 to 110 VDC24 to 110 VDC
IP RatingIP66IP66IP66IP66
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
