MPC-2150シリーズ

15インチ産業用ファンレスパネルコンピュータ

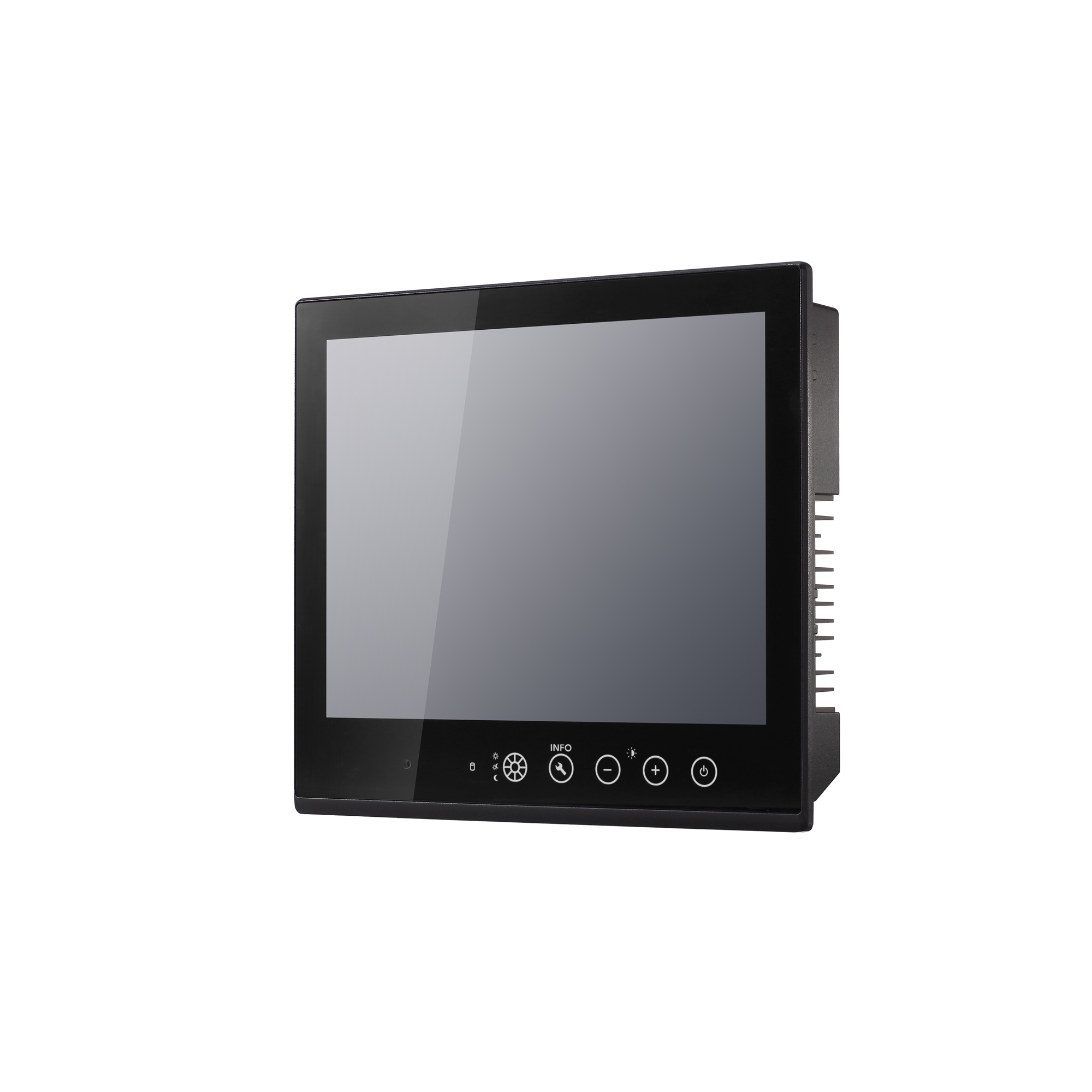

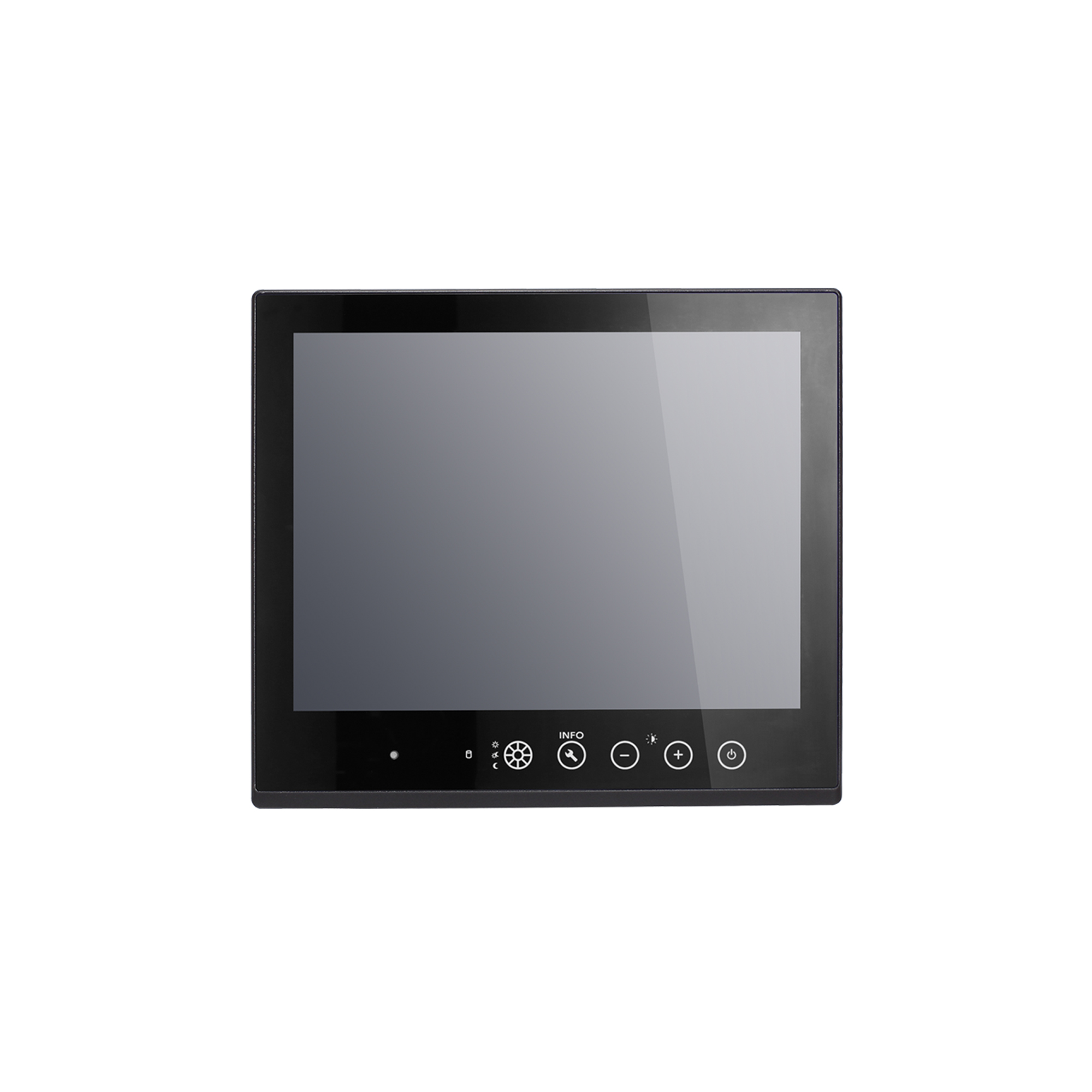

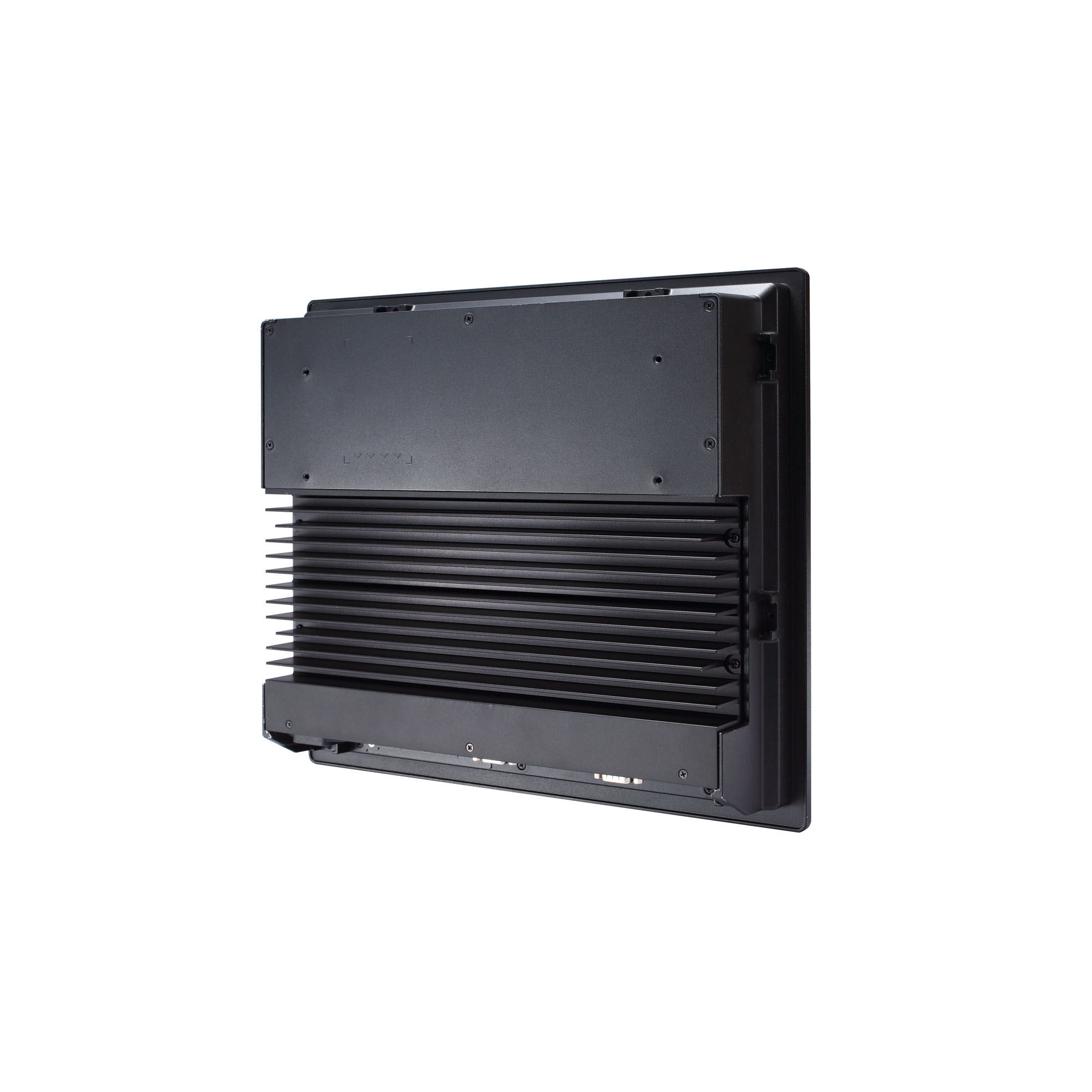

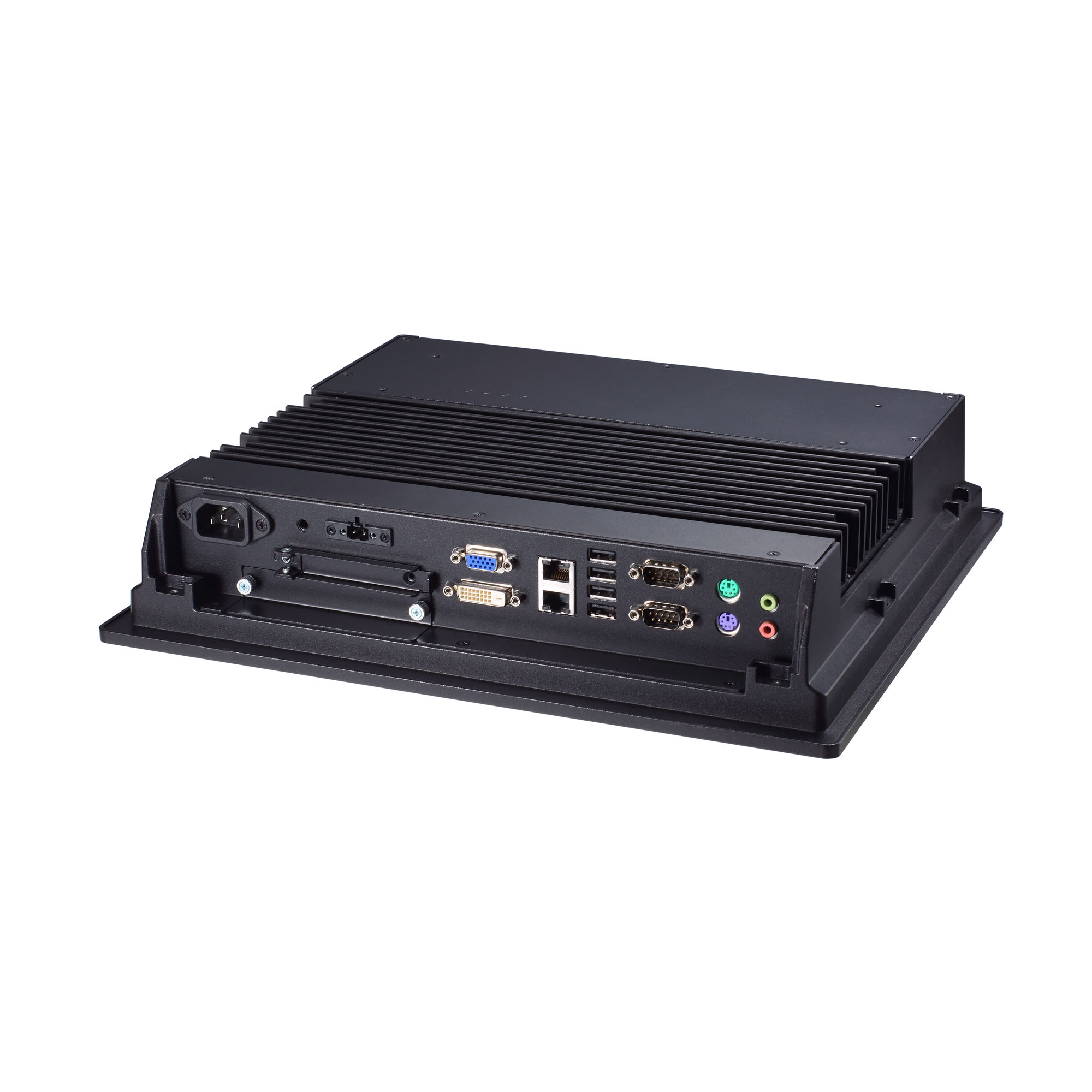

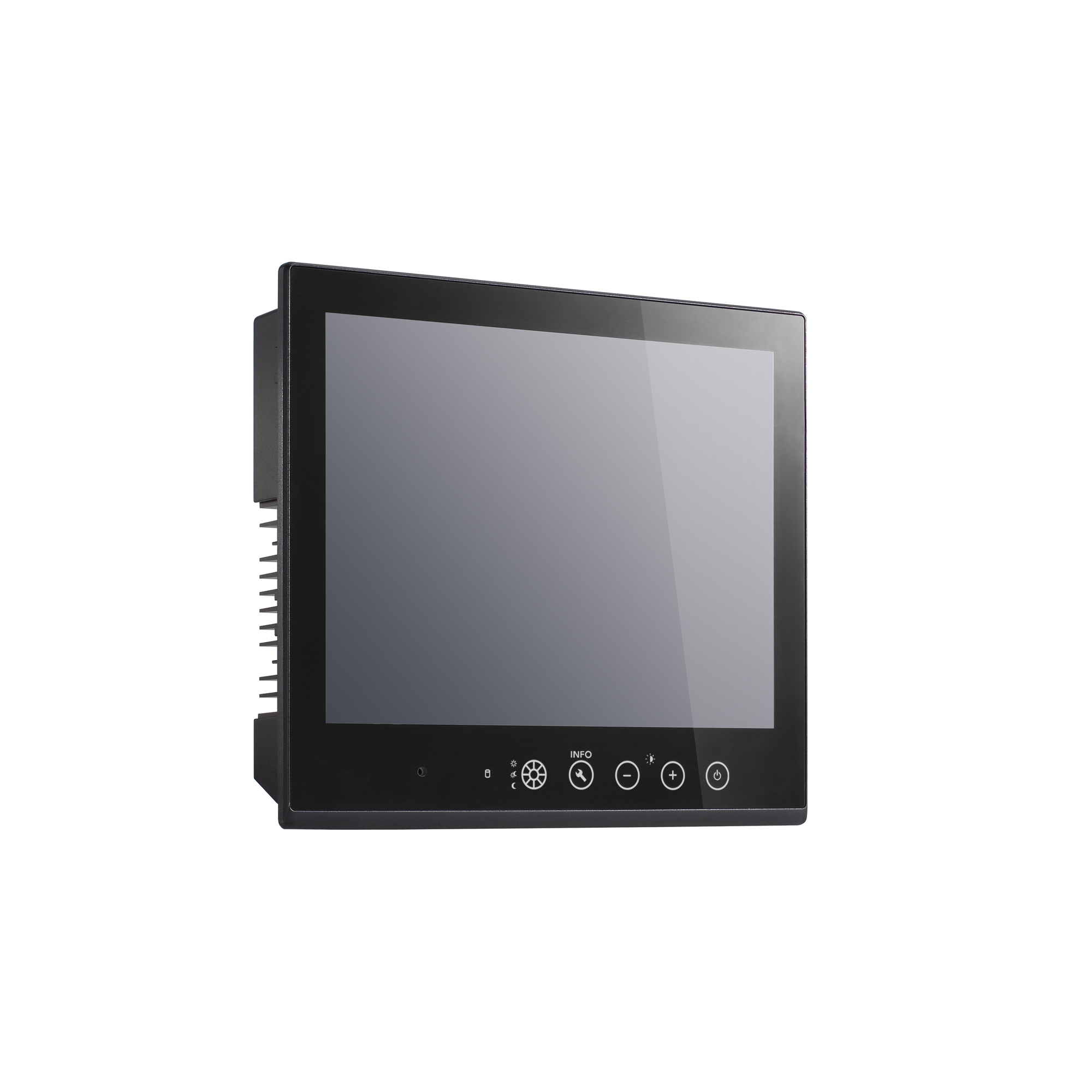

moxa-mpc-2150-series-image-1-(1).jpg | Moxa
moxa-mpc-2150-series-image-2-(1).jpg | Moxa
moxa-mpc-2150-series-image-3-(1).jpg | Moxa
moxa-mpc-2150-series-image-4-(1).jpg | Moxa
moxa-mpc-2150-series-image-5-(1).jpg | Moxa

特徴および利点

  • 第3世代Intel®プロセッサ(Intel® Core™ i7 3517UE 1.7 GHzまたはCeleron®1047UE、1.40 GHz)
  • 15インチパネルコンピュータ
  • -40~70°Cの広動作温度範囲設計
  • 1000-nitの日光下でも見ることの可能なLCD
  • 手袋でも利用できるマルチタッチスクリーン
  • ファンレスシステム設計
  • 石油/ガスアプリケーションに対応するClass 1 Division 2、ATEX Zone 2、IECEx準拠
  • 海洋アプリケーションに対応するDNV GLおよびMR準拠
  • 複数の電源(AC&DC)

認証

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

第3世代Intel® Core™プロセッサを搭載したMPC-2150 15インチパネルコンピュータは、産業環境で使用するための信頼性と耐久性に優れた広範な用途のプラットフォームを提供します。2つのソフトウェアで選択可能なRS-232/422/485シリアルポートと2つのギガビットイーサネットポートがあるMPC-2150パネルコンピュータは、さまざまなシリアルインターフェースや高速IT通信のすべてをサポートします。 また、MPC-2150にはDVI-DおよびVGAビデオ出力が付属しているため、画面サイズを拡張したり、システム開発の総コストを削減できます。

MPC-2150シリーズパネルコンピュータは、-40~70℃の広い温度範囲に対応するように設計されており、非常に効率的な放熱のためにファンレス、流線形の筐体設計になっています。そのため、MPC-2150シリーズは、油田やガス田、掘削プラットフォームなどの過酷で高温の屋外環境に対応可能な最も信頼性の高い産業用プラットフォームの1つです。

また、MPC-2150には1000-nitのLCDパネルがあり、日光下で読み取ることが可能で手袋をはめていても使いやすい投影型のマルチタッチ画面を提供しています。これにより、屋外の用途で、卓越したユーザーエクスペリエンスが確保されます。

外観

  • CPU

    MPC-2150X/MPC-2150Z: Intel® Celeron® Processor 1047UE (2M Cache, 1.40 GHz)
    MPC-2157X/MPC-2157Z: Intel® Core™ i7-3555LE Processor (4M Cache, up to 3.20 GHz)

  • System Chipset

    Mobile Intel® HM65 Express Chipset

  • Graphics Controller

    Intel® HD Graphics 520

  • System Memory Pre-installed

    4 GB DDR3/DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Pre-installed OS

    OS is not pre-installed (all models except the MPC-2150Z-T-W7E)

  • Supported OS

    Windows 7 Pro for Embedded Systems
    Windows Embedded Standard 7 (WS7P) 64-bit
    Windows 10 Pro 64-bit
    Windows 10 Embedded IoT Ent 2016 LTSB High End EPKEA
    Windows 10 Embedded IoT Ent 2016 LTSB Value EPKEA

  • Storage Slot

    2.5-inch HDD/SSD slots x 1
    CFast slot x 1

  • Storage Pre-installed

    MPC-2150Z-T-W7E: 64 GB 2.5-in SSD pre-installed

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 4, type-A connectors

  • Audio Input/Output

    Line in x 1, Line out x 1, 3.5 mm phone jack

  • PS/2

    Keyboard PS/2 x 1, Mouse PS/2 x 1

  • Video Output

    DVI-D x 1, 29-pin DVI-D connectors (female)
    VGA x 1, 15-pin D-sub connector (female)

  • System

    Power x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Active Display Area

    304.128 (H) x 228.096 (V) mm

  • Aspect Ratio

    4:3

  • Contrast Ratio

    700:1

  • Light Intensity (Brightness)

    1000 cd/m2

  • Max. No. of Colors

    16.7M (8-bit/color)

  • Panel Size

    15-inch viewable image

  • Panel Type

    TN

  • Pixel Pitch (RGB)

    0.297 (H) x 0.297 (V) mm

  • Pixels

    1024 x 768

  • Response Time

    20 ms (gray to gray)

  • Viewing Angles

    160°/140°

  • Touch Type

    MPC-2150Z-T/MPC-2157Z-T: Capacitive Touch (PCAP)
    MPC-2150X-T/MPC-2157X-T: None

  • Glove Support

    MPC-2150Z-T/MPC-2157Z-T: Yes

  • Touch Support Points

    MPC-2150Z-T/MPC-2157Z-T: 4 points

  • Baudrate

    50 bps to 115.2 kbps

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    100 to 240 VAC, 9 to 36 VDC

  • Power Consumption

    70 W (max.)

  • Housing

    Metal

  • IP Rating

    IP66 (front)
    IP20 (rear)

  • Dimensions

    356 x 315 x 77.2 mm (14.02 x 12.40 x 3.04 in)

  • Weight

    6,800 g (14.99 lb)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 70°C (-40 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1, DNVGL-CG-0339
    IEC 60068-2-2, DNVGL-CG-0339
    IEC 60068-2-2, IEC 60945
    IEC 60068-2-30, IEC 60945

  • Hazardous Locations

    ATEX, Class I Division 2, IECEx

  • Maritime

    DNV-GL

  • Mechanical Protection Rating

    IEC 60529, IP code

  • Safety

    EN 60950-1, IEC 60950-1, UL 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-6, IEC 60945, IEC 60068-2-64, DNVGL-CG-0339

  • Green Product

    RoHS, CRoHS, WEEE

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリーズ日
Driver for MPC-2150 Series (Windows 10)
479.5 MB
ドライバー v1.0
  • Windows 10
2019年11月5日 2019年11月5日 リリースノート
Driver for MPC-2150 Series (Windows 7 Embedded)
589.5 MB
ドライバー v1.0
  • Windows 7
2017年3月20日 2017年3月20日
Software Package for MPC-2150 Series
2.2 MB
ソフトウェアパッケージ v1.0
  • Windows 7
2017年3月20日 2017年3月20日
Utility for MPC-2150 Series (Tools for Win7 Professional)
10.1 MB
ユーティリティ v1.0
  • Windows 7
2017年3月20日 2017年3月20日

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
MPC-2150シリーズデータシート
3.7 MB
データシート 日本語 v1.3 2019年9月3日 2019年9月3日
QIG for MPC-2150 Series
951.6 KB
QIG (クイックインストールガイド) 英語 v1.0 2017年3月21日 2017年3月21日
Manual for MPC-2150 Series (Hardware)
9.9 MB
マニュアル 英語 v2.0 2017年3月21日 2017年3月21日
Compatibility Guide for MPC-2150 Series
226.5 KB
互換性ガイド 英語 v2.1 2017年3月21日 2017年3月21日

利用可能なモデル (5)

画像を表示
moxa-mpc-2150x-t-image.jpg | MoxaMPC-2150X-Tmoxa-mpc-2150z-t-image.jpg | MoxaMPC-2150Z-Tmoxa-mpc-2157x-t-image.jpg | MoxaMPC-2157X-Tmoxa-mpc-2157z-t-image.jpg | MoxaMPC-2157Z-T
Panel15" (4:3)
1,000 nits
15" (4:3)
1,000 nits
15" (4:3)
1,000 nits
15" (4:3)
1,000 nits
CPUCeleron 1047UECeleron 1047UEi7-3517UEi7-3517UE
RAM4 GB4 GB4 GB4 GB
OS Preinstalled
TouchscreenCapacitiveCapacitive
LAN2222
Serial2222
Video Outputs1 x VGA
1 x DVI-D
1 x VGA
1 x DVI-D
1 x VGA
1 x DVI-D
1 x VGA
1 x DVI-D
Power Input12/24 VDC
100-240 VAC
12/24 VDC
100-240 VAC
12/24 VDC
100-240 VAC
12/24 VDC
100-240 VAC
IP RatingIP66 (front),
IP20 (rear)
IP66 (front),
IP20 (rear)
IP66 (front),
IP20 (rear)
IP66 (front),
IP20 (rear)
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
