MPC-2121シリーズ

鉄道市場向けのEN 50155準拠の12インチ産業用ファンレスパネルコンピュータ

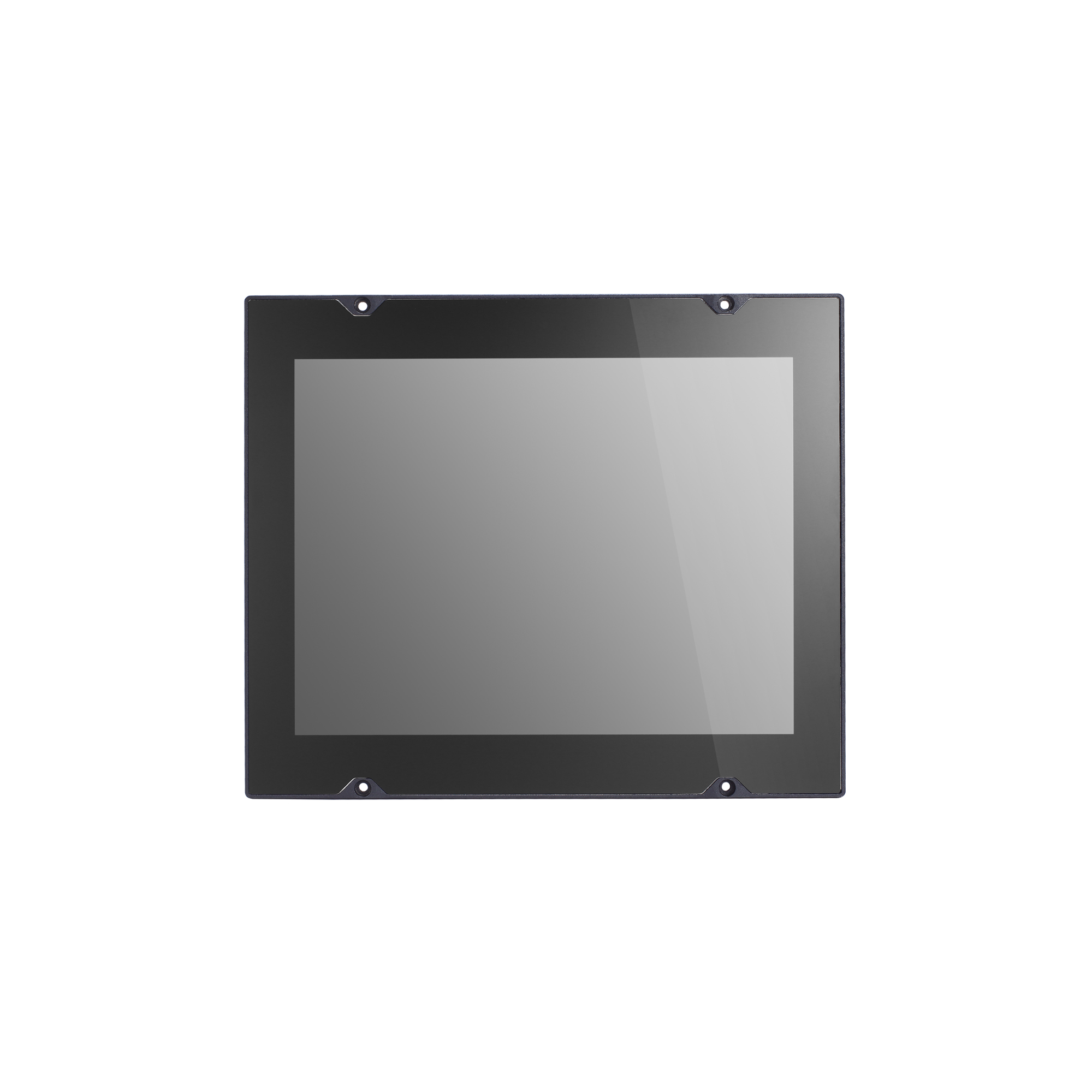

moxa-mpc-2121-series-image-(1).jpg | Moxa

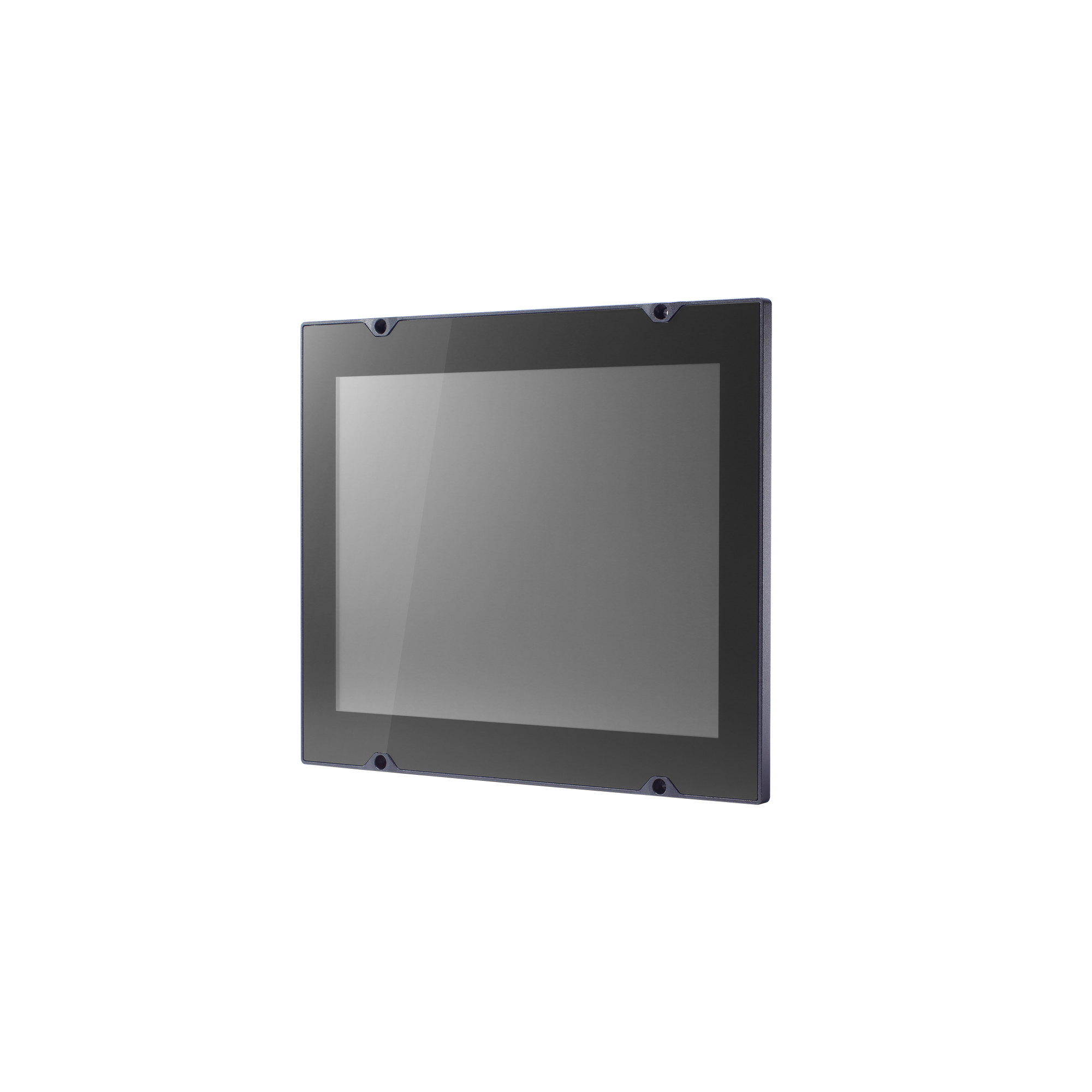

moxa-mpc-2121-series-image-1-(1).jpg | Moxa

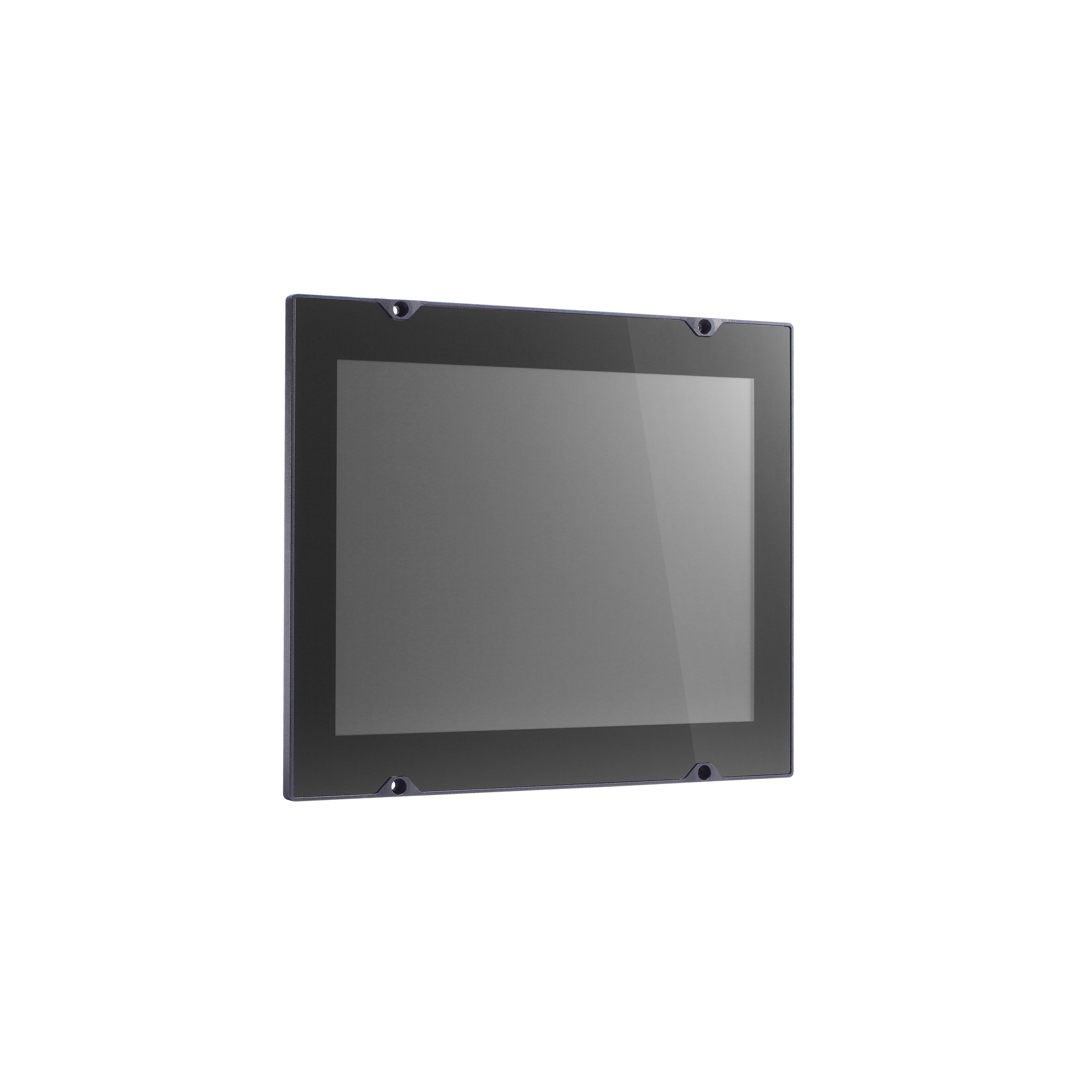

moxa-mpc-2121-series-image-2-(1).jpg | Moxa

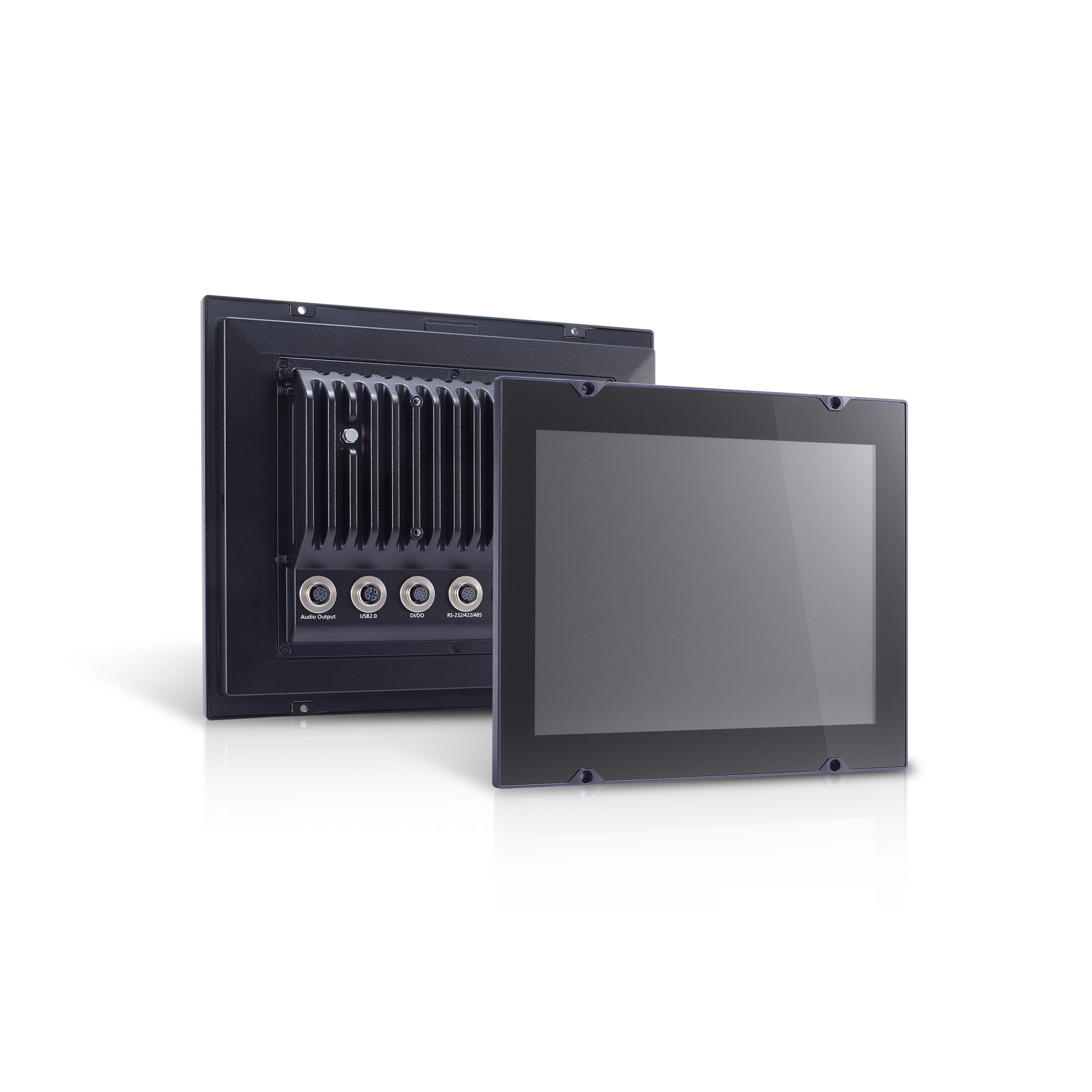

moxa-mpc-2121-series-image-3-(1).jpg | Moxa

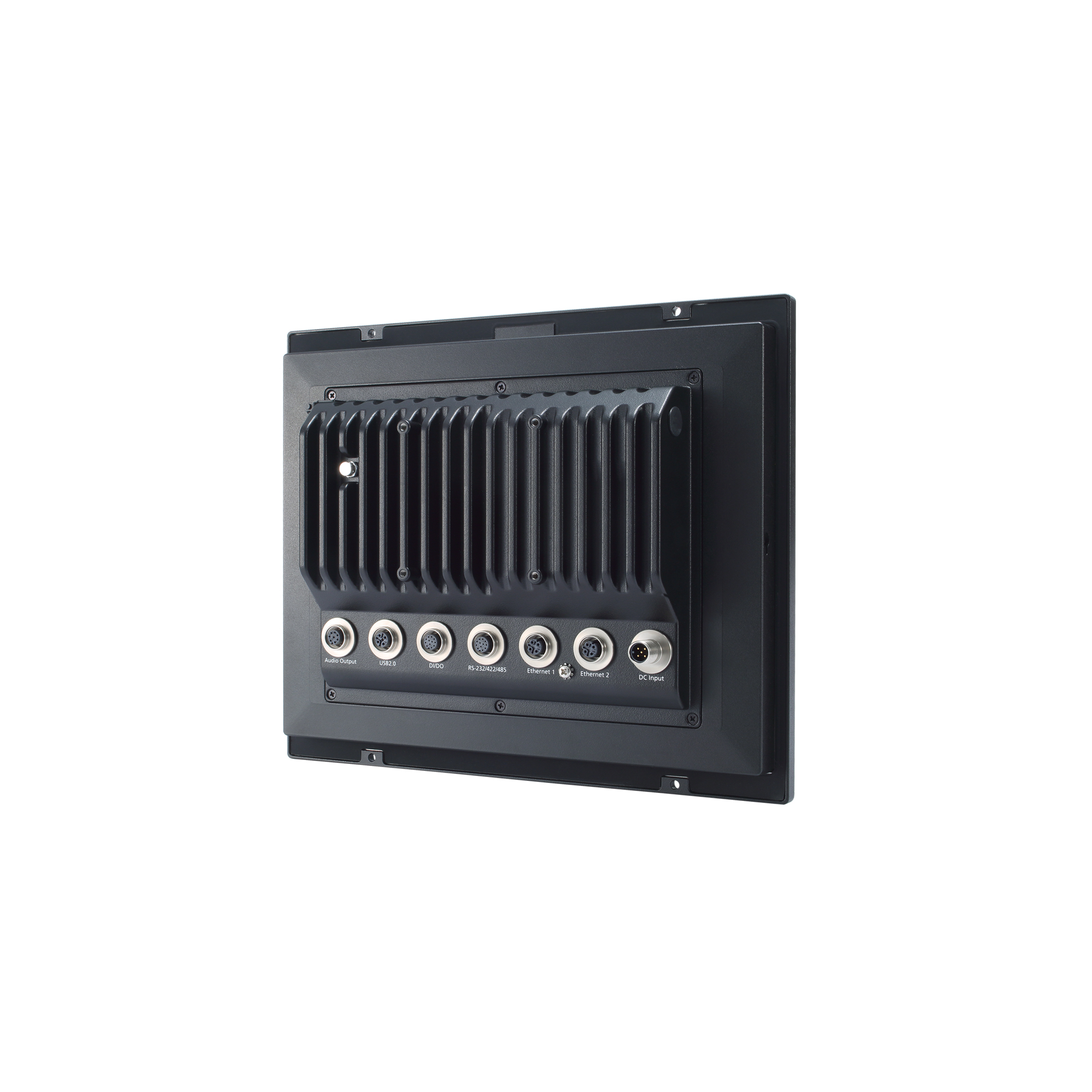

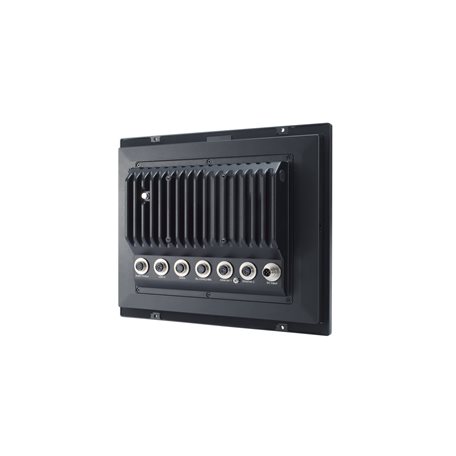

moxa-mpc-2121-series-image-4-(1).jpg | Moxa

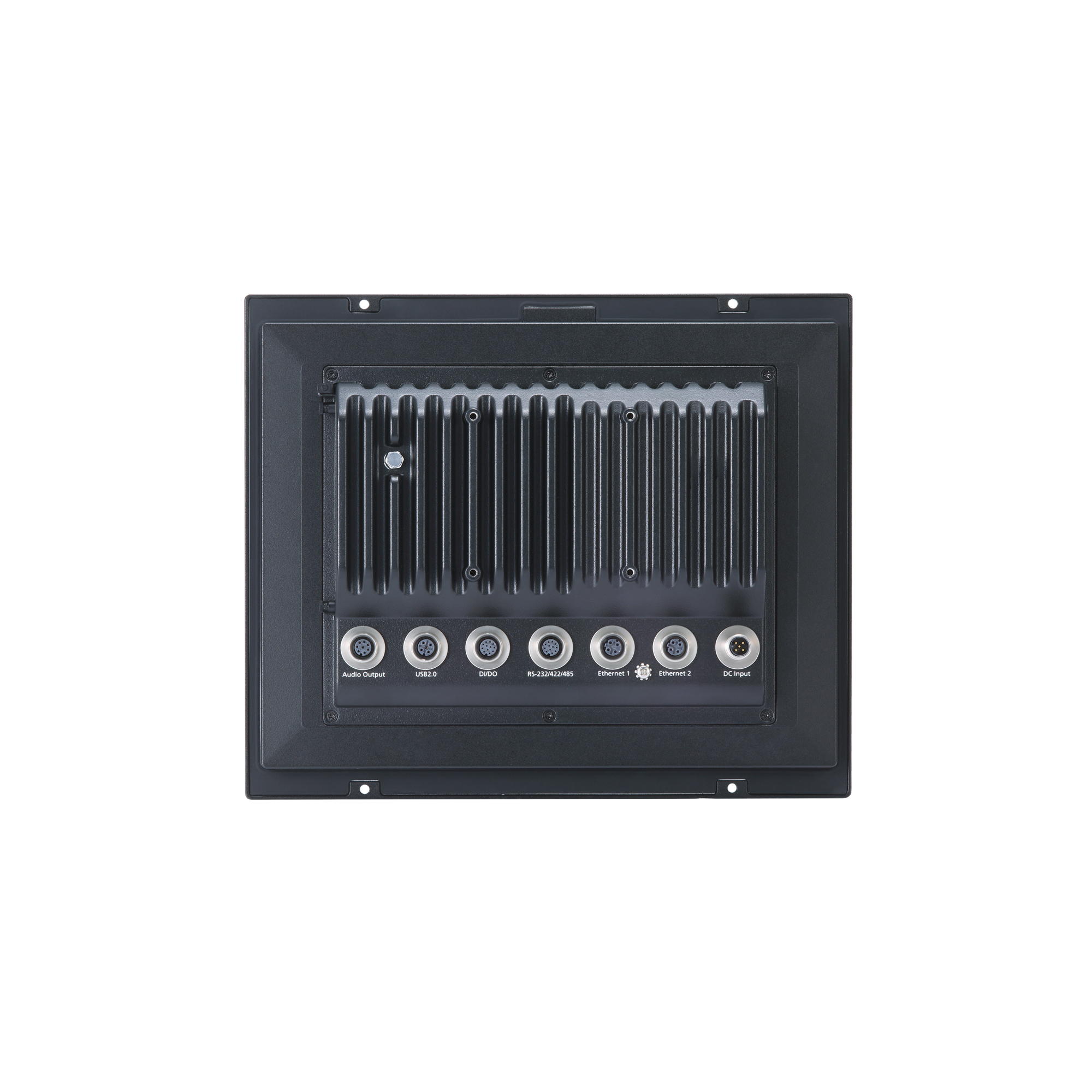

moxa-mpc-2121-series-image-5-(1).jpg | Moxa

機能と特長

  • 12インチパネルコンピュータ
  • Intel Atom® プロセッサE3845 1.91 GHz
  • 1000-nit日光下でも読み取り可能なLCD
  • -40～70℃の広い動作温度範囲で設計されており、ファンまたはヒーター非搭載
  • EN 50155:2017準拠

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

E3800シリーズIntel Atom®プロセッサを搭載したMPC-2121 12インチパネルコンピュータは、産業環境で使用するための信頼性と耐久性に優れた広範な用途のプラットフォームを提供します。すべてのインターフェースには、防振および防水接続を提供するためにIP66保護等級のM12コネクタを備えています。ソフトウェアで選択可能な2つのRS-232/422/485シリアルポートと2つのイーサネットポートを備えたMPC-2121パネルコンピュータは、多様なシリアルインターフェースと高速なIT通信をサポートし、標準でネットワーク冗長性を提供します。

MPC-2121シリーズパネルコンピュータは、非常に効率的な放熱を実現するファンレスの合理化された筐体設計になっており、-40～70℃の広い動作温度範囲に対応できます。そのため、MPC-2121シリーズは、振動が発生しやすく、過酷で、暑い、屋外などの環境に対応可能な最も信頼性の高い産業用プラットフォームの1つです。 また、MPC-2121には1000-nitのLCDパネルを搭載しており、日光下で読み取ることが可能な投影型静電容量式マルチタッチ スクリーンを提供しています。これにより、優れたユーザーエクスペリエンスを実現します。

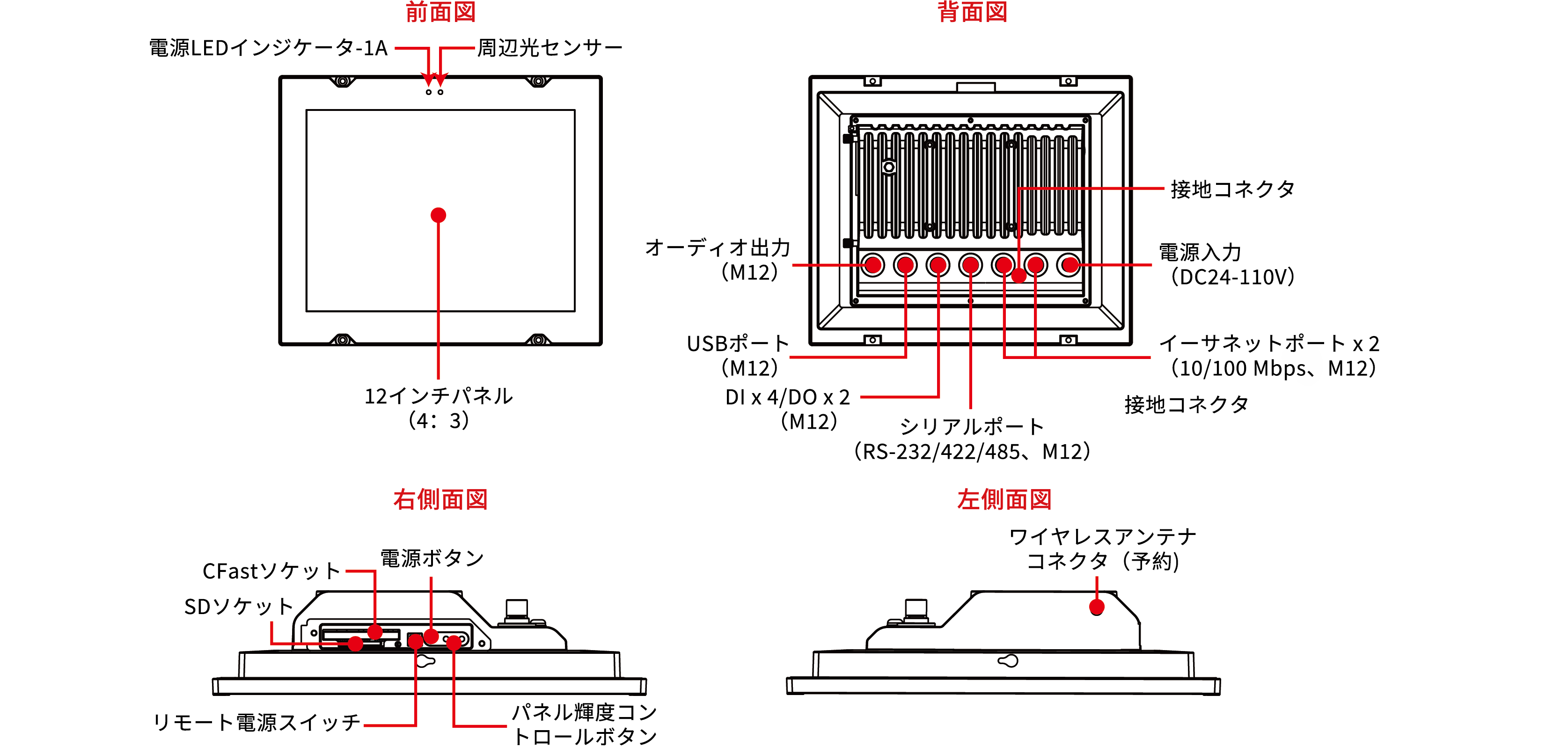

外観



  • CPU

    Intel Atom® Processor E3845 (2M Cache, 1.91 GHz)

  • Graphics Controller

    Intel® HD Graphics

  • System Memory Pre-installed

    4 (8GB Max.) GB DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Pre-installed OS

    MPC-2121-E4-LB-CT-T-W7E/MPC-2101-E4-CT-T-W7E: Windows Embedded Standard 7 (WS7P) 64-bit pre-installed
    MPC-2121-E4-LB-CT-T-LX/MPC-2121-E4-CT-T-LX: Linux 9 pre-installed

  • Supported OS

    Windows 10 Pro 64-bit
    Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
    Windows 10 Embedded IoT Ent 2016 LTSB
    Windows 7 Pro for Embedded Systems
    Windows Embedded Standard 7 (WS7P) 64-bit
    Linux Debian 9

  • Expansion Slots

    Mini PCIe

  • Storage Slot

    CFast slot x 1
    SD slots x 1, SD 3.0 (SDHC/SDXC) socket

  • Storage Pre-installed

    MPC-2121-E4-LB-CT-T-W7E/MPC-2121-E4-CT-T-W7E: 32 GB CFast Card
    MPC-2121-E4-LB-CT-T-LX/MPC-2121-E4-CT-T-LX: 32 GB CFast Card

  • Ethernet Ports

    Auto-sensing 10/100 Mbps ports (M12 D-coded 4P) x 2

  • Serial Ports

    RS-232/422/485 ports x 1 (M12 A-code 12P)

  • USB 2.0

    USB 2.0 hosts x 1 (M12 A-coded 5P)

  • Digital Input

    DIs x 4 (M12 A-code)

  • Digital Output

    DOs x 2 (M12 A-code)

  • System

    Power x 1

  • Active Display Area

    245.76 (H) x 184.32 (V) mm

  • Aspect Ratio

    4:3

  • Contrast Ratio

    1000:1

  • Light Intensity (Brightness)

    500/1000 cd/m2

  • Max. No. of Colors

    16.2M (8-bit/color)

  • Panel Size

    12-inch viewable image

  • Pixel Pitch (RGB)

    0.240 (H) x 0.240 (V) mm

  • Pixels

    1024 x 768

  • Response Time

    5 ms (gray to gray)

  • Viewing Angles

    176°/176°

  • Touch Type

    Capacitive Touch (PCAP)

  • Touch Support Points

    4 points

  • Glove Support

    Yes

  • Baudrate

    50 bps to 115.2 kbps

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    RTS/CTS, XON/XOFF

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    24 to 110 VDC

  • Housing

    Metal

  • IP Rating

    IP66

  • Dimensions

    297 x 238 x 59 mm (11.69 x 9.37 x 2.32 in)

  • Weight

    2850 g (6.28 lb)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 70°C (-40 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Mechanical Protection Rating

    IEC 60529, IP code

  • Shock

    EN 50155 standard

  • Vibration

    EN 50155 standard

  • EMC

    EN55032/35

  • Safety

    IEC 60950-1, IEC 62368-1, UL 62368-1

  • Green Product

    RoHS, CRoHS, WEEE

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Driver for MPC-2121/MPC-2101 Series (Windows 7)
275.8 MB 		ドライバー
SHA-512
v1.1
  • Windows Embedded Standard 7
 2024年11月29日 2024年11月29日 リリースノート
Utility for MPC-2121/MPC-2101 Series (Windows 7)
594.5 KB 		ユーティリティ
SHA-512
v1.0
  • Windows Embedded Standard 7
 2024年11月29日 2024年11月29日 リリースノート
Software Package for MPC-2121 Series (example code for Windows 10 IoT Enterprise LTSC 2021)
12.7 MB 		ソフトウェアパッケージ
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2021
 2024年8月21日 2024年8月21日 リリースノート
x86 Computers (Linux drivers and SDK)
802.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 リリースノート
Driver for MPC-2121 Series (Windows 10)
234.5 MB 		ドライバー
SHA-512
v1.0
  • Windows 10
 2019年11月6日 2019年11月6日 リリースノート
Driver for MPC-2121 Series (Linux)
1.7 MB 		ドライバー
SHA-512
v1.0
  • Moxa Industrial Linux (Debian 9)
 2019年7月8日 2019年7月8日 リリースノート
Firmware for MPC-2121 Series (Linux)
1.3 GB 		ファームウェア
SHA-512
v1.0
2019年3月11日 2019年3月11日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for MPC-2101 Series, MPC-2121 Series
204.0 KB 		宣言書 英語 v1.0 2024年10月10日 2024年10月10日
Declaration of Conformity for MPC-2101/2121 Series
313.0 KB 		宣言書 英語 v1.0 2024年4月23日 2024年4月23日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		マニュアル 英語 v1.2 2023年1月20日 2023年1月20日
MPC-2121 シリーズデータシート
3.7 MB 		データシート 日本語 v1.3 2021年7月2日 2021年7月2日
QIG for MPC-2121 Series
1.4 MB 		QIG (クイックインストールガイド) 英語 v1.1 2021年4月21日 2021年4月21日
Manual for MPC-2121 Series (Linux UM)
4.9 MB 		マニュアル 英語 v1.1 2019年8月21日 2019年8月21日
Manual for MPC-2000 Series (Linux)
4.4 MB 		マニュアル 英語 v1.1 2019年8月21日 2019年8月21日
Manual for MPC-2121 Series (hardware)
8.5 MB 		マニュアル 英語 v1.0 2019年7月8日 2019年7月8日
Manual for MPC-2121 Series (Windows 7)
3.7 MB 		マニュアル 英語 v1.0 2019年7月8日 2019年7月8日
Manual for MPC-2121 Series (Windows 10)
2.4 MB 		マニュアル 英語 v1.0 2019年7月8日 2019年7月8日
2D CAD for MPC-2121 Series
1.2 MB 		2D CAD 英語 2019年5月24日 2019年5月24日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (6)

画像を表示
比較
moxa-mpc-2121-e4-lb-ct-t-lx-image.jpg | MoxaMPC-2121-E4-LB-CT-T-LX
比較
moxa-mpc-2121-e4-lb-ct-t-image.jpg | MoxaMPC-2121-E4-LB-CT-T
比較
moxa-mpc-2121-e4-lb-ct-t-w7e-image.jpg | MoxaMPC-2121-E4-LB-CT-T-W7E
比較
moxa-mpc-2121-e4-ct-t-image.jpg | MoxaMPC-2121-E4-CT-T
Panel12" (4:3)
500 nits		12" (4:3)
500 nits		12" (4:3)
500 nits		12" (4:3)
1,000 nits
CPUE3845
Quad core		E3845
Quad core		E3845
Quad core		E3845
Quad core
RAM4 GB4 GB4 GB4 GB
OS PreinstalledDebian 9–W7E
(64-bit)		–
LAN2
(M12)		2
(M12)		2
(M12)		2
(M12)
Serial1
(M12)		1
(M12)		1
(M12)		1
(M12)
USB 2.0
Port		1
(M12)		1
(M12)		1
(M12)		1
(M12)
DI/DO4/2 (M12)4/2 (M12)4/2 (M12)4/2 (M12)
Power Input24 to 110 VDC24 to 110 VDC24 to 110 VDC24 to 110 VDC
IP RatingIP66IP66IP66IP66
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
