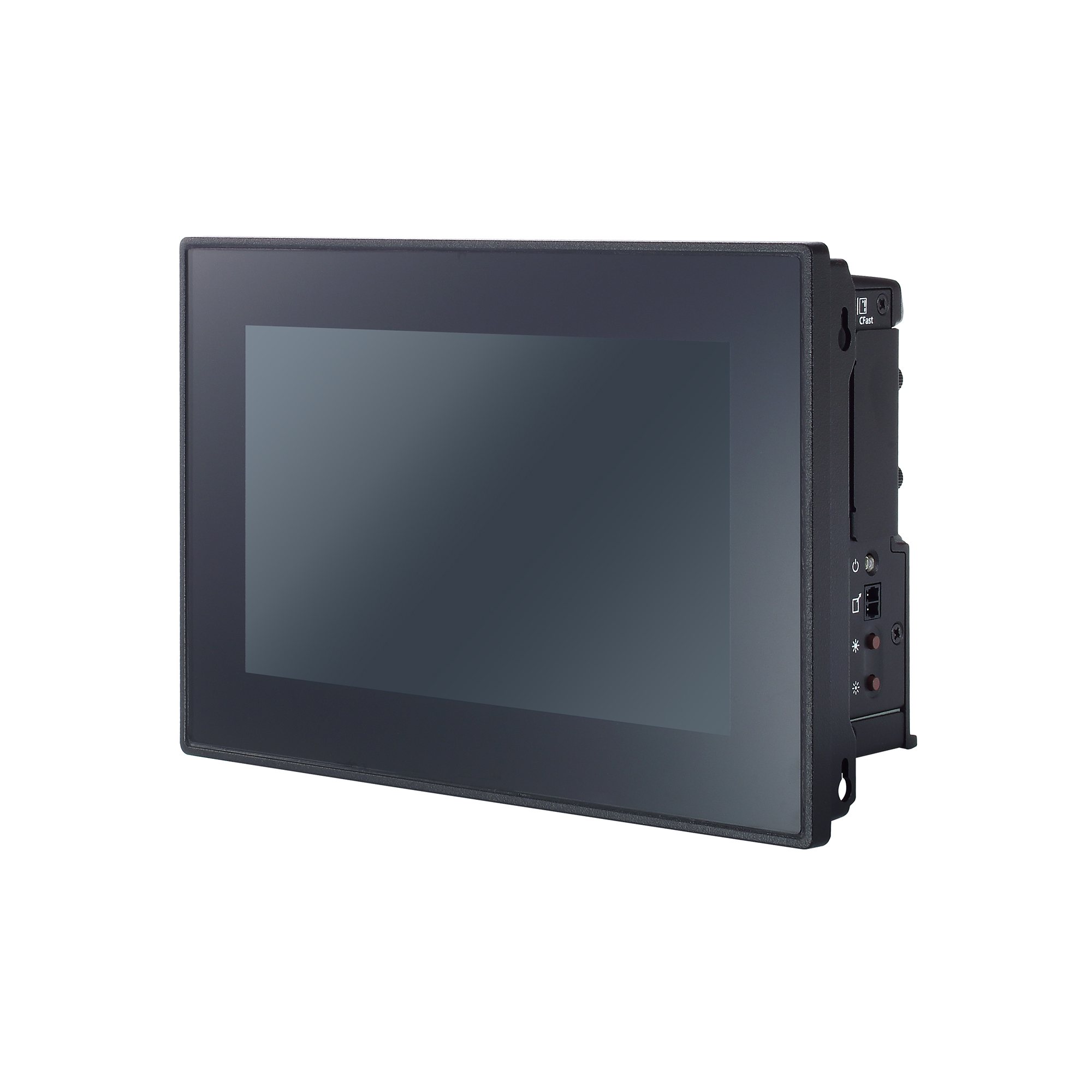

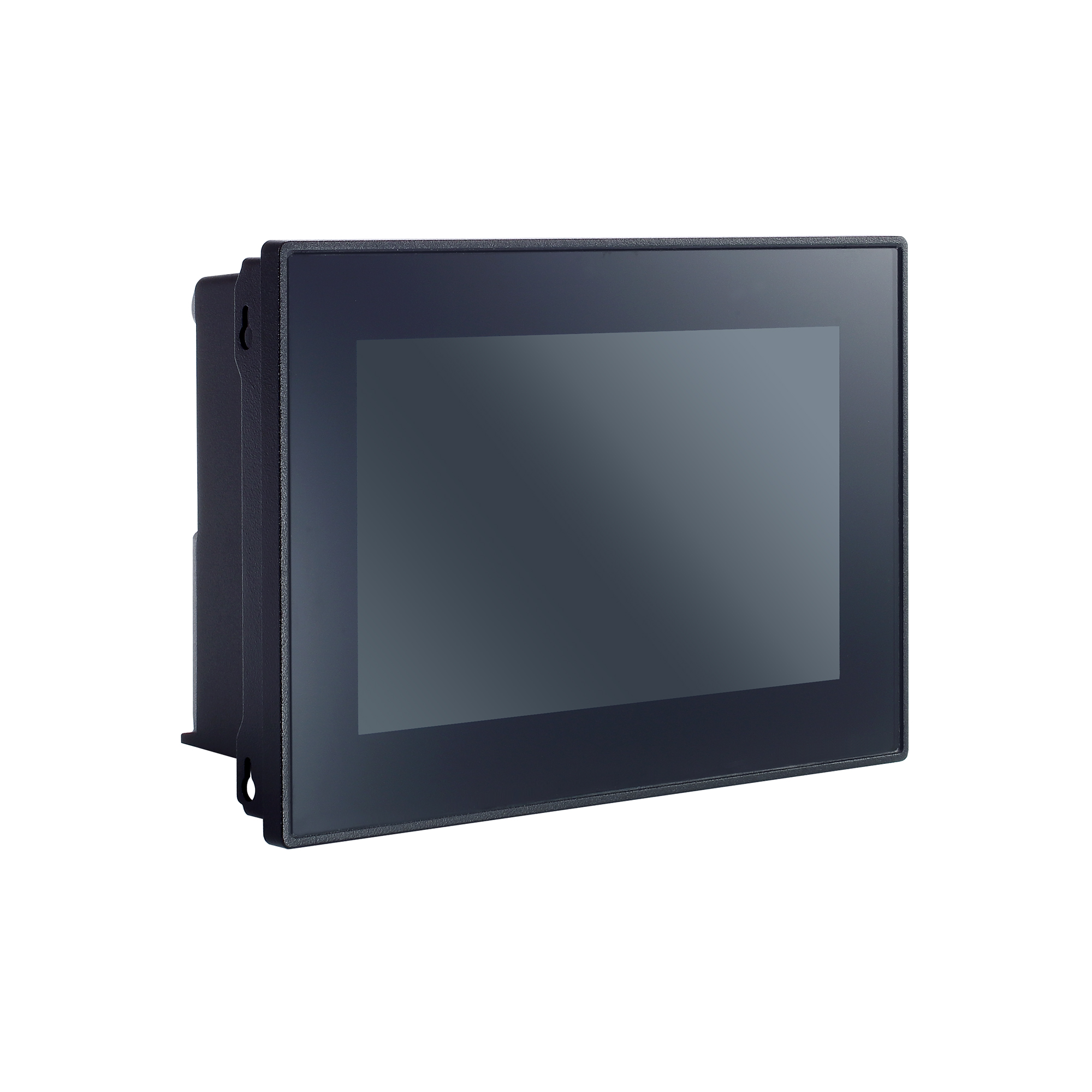

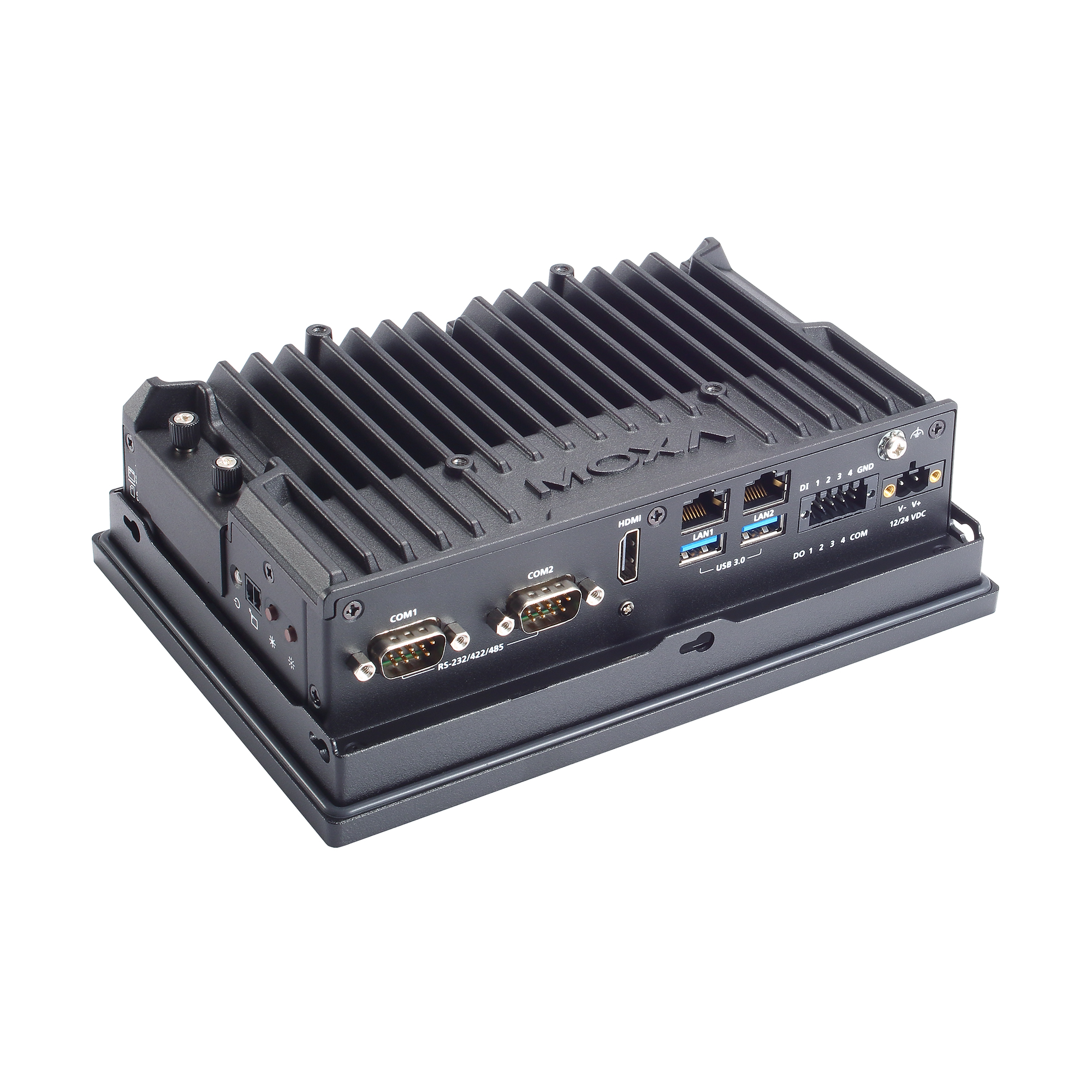

MPC-3070Wシリーズ

7インチマルチインターフェースファンレスパネルコンピュータ

moxa-mpc-3070w-series-image-(1).jpg | Moxa
moxa-mpc-3070w-series-image-1-(1).jpg | Moxa
moxa-mpc-3070w-series-image-2-(1).jpg | Moxa
moxa-mpc-3070w-series-image-3-(1).jpg | Moxa
moxa-mpc-3070w-series-image-4-(1).jpg | Moxa
moxa-mpc-3070w-series-image-5-(1).jpg | Moxa
moxa-mpc-3070w-series-image-6-(1).jpg | Moxa

機能と特長

  • 7インチパネルコンピュータ
  • Intel Atom® x6211Eデュアルコアx6425Eクアッドコアプロセッサ
  • -30～60°Cの動作温度、ファンレス設計、ヒーター不要
  • 400-nitまたは1000-nitの日光下でも見ることの可能なLCD
  • 手袋でも利用できるマルチタッチスクリーン
  • DNV、CID2、ATEXゾーン2、IECEx準拠 認証プロセスは進行中です。
  • 12/24 VDC電源入力

認証

  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-dnv-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

Intel Atom® x6211Eデュアルコアまたはx6425Eクアッドコアプロセッサを搭載したMPC-3070W 7インチパネルコンピュータは、産業環境での使用に適した信頼性、耐久性、汎用性に優れたプラットフォームを提供します。 2つのソフトウェアで選択可能なRS-232/422/485シリアルポートと2つのギガビットイーサネットポートがあるMPC-3070Wパネルコンピュータは、様々なシリアルインターフェースや高速IT通信のすべてをサポートします。

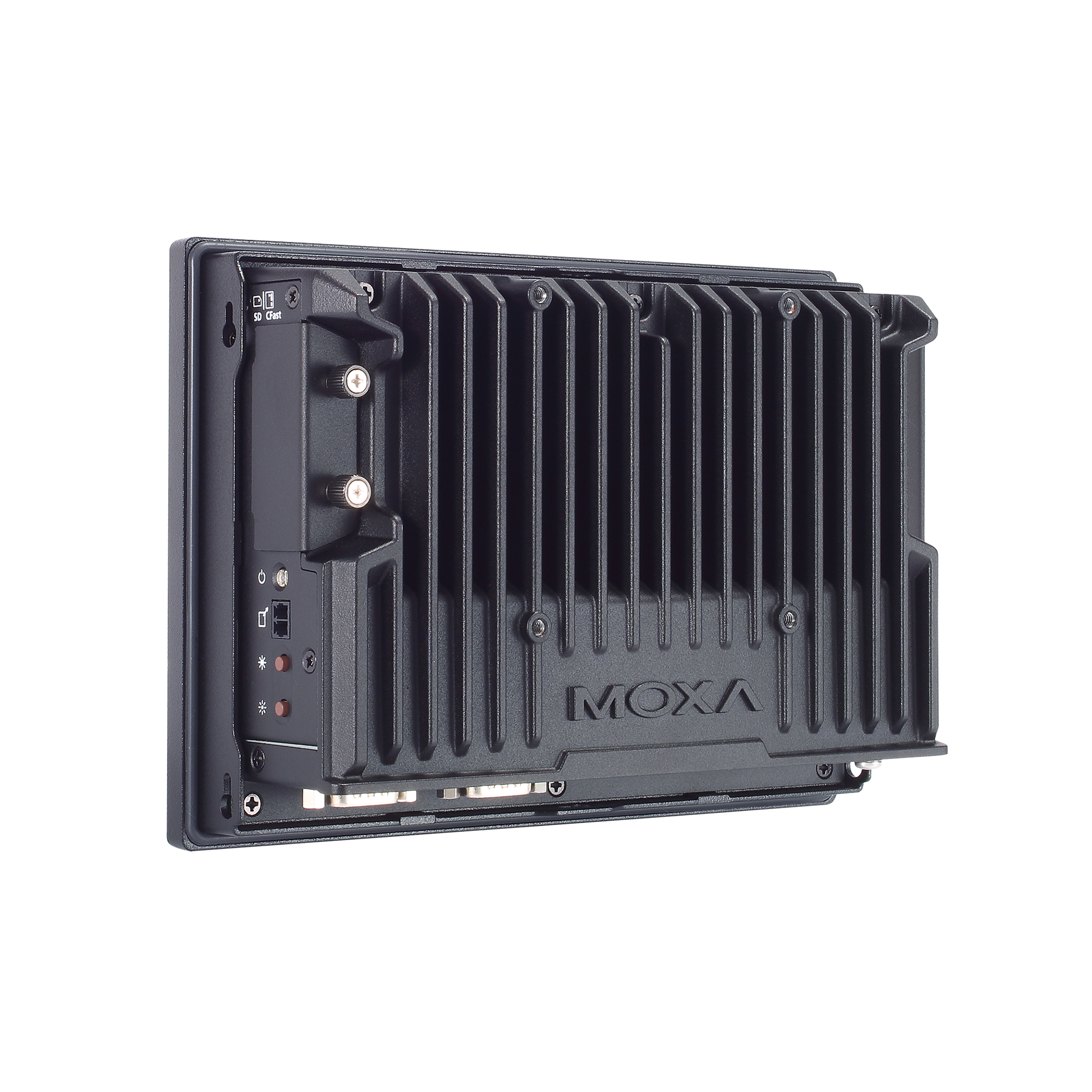

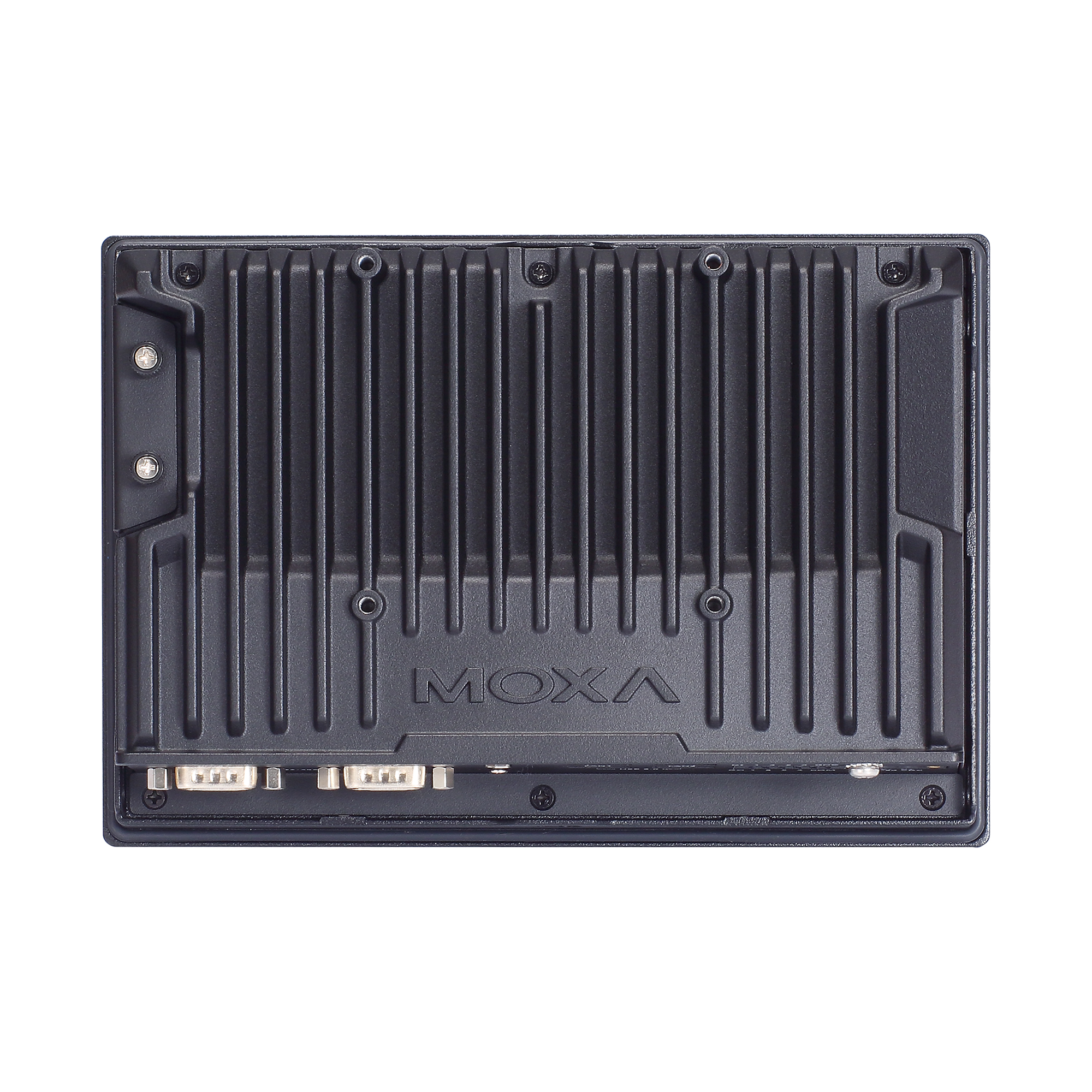

MPC-3070Wパネルコンピュータは、-30 ～ 60°Cの温度範囲に対応しており、非常に効率的な放熱を実現するファンレスの合理化された筐体を備えています。これにより、コンピューターは、石油・ガス田や掘削プラットフォームなどの過酷で高温の屋外環境でも信頼性の高い産業用プラットフォームになります。また、MPC-3070Wには400-nitまたは1000-nitのLCDパネルを搭載しており、日光下で読み取ることが可能で手袋をはめていても使いやすい投影型のマルチタッチスクリーンを提供しています。これにより、屋外の用途で、優れたユーザーエクスペリエンスを実現します。

外観

  • CPU

    E2 models: Intel Atom® Elkhart Lake dual-core x6211E 1.30 GHz
    E4 models: Intel Atom® Elkhart Lake quad-core x6425E 2.0 GHz

  • Graphics Controller

    Intel® HD Graphics

  • System Memory Pre-installed

    8 GB DDR4 2400 MHz (32 GB max)

  • System Memory Slot

    SODIMM DDR4 2400 slots x 1

  • Supported OS

    Windows 10 IoT Enterprise LTSC 2021
    Windows 11 Professional (64-bit)
    Debian 11 (kernel 5.10)
    Ubuntu 22.04 LTS (kernel 5.1x)
    RHEL 9 (kernel 5.14)

  • Storage Slot

    CFast slot x 1
    SD slots x 1, SD 3.0 interface (SDHC/SDXC)

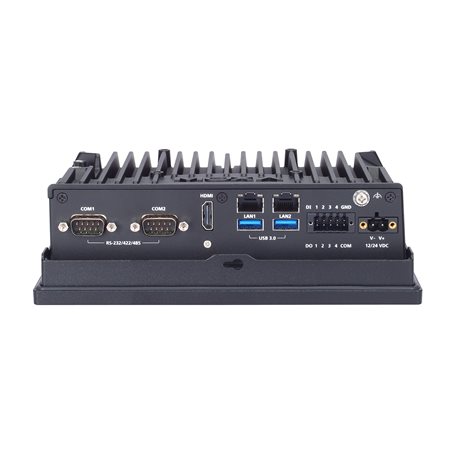

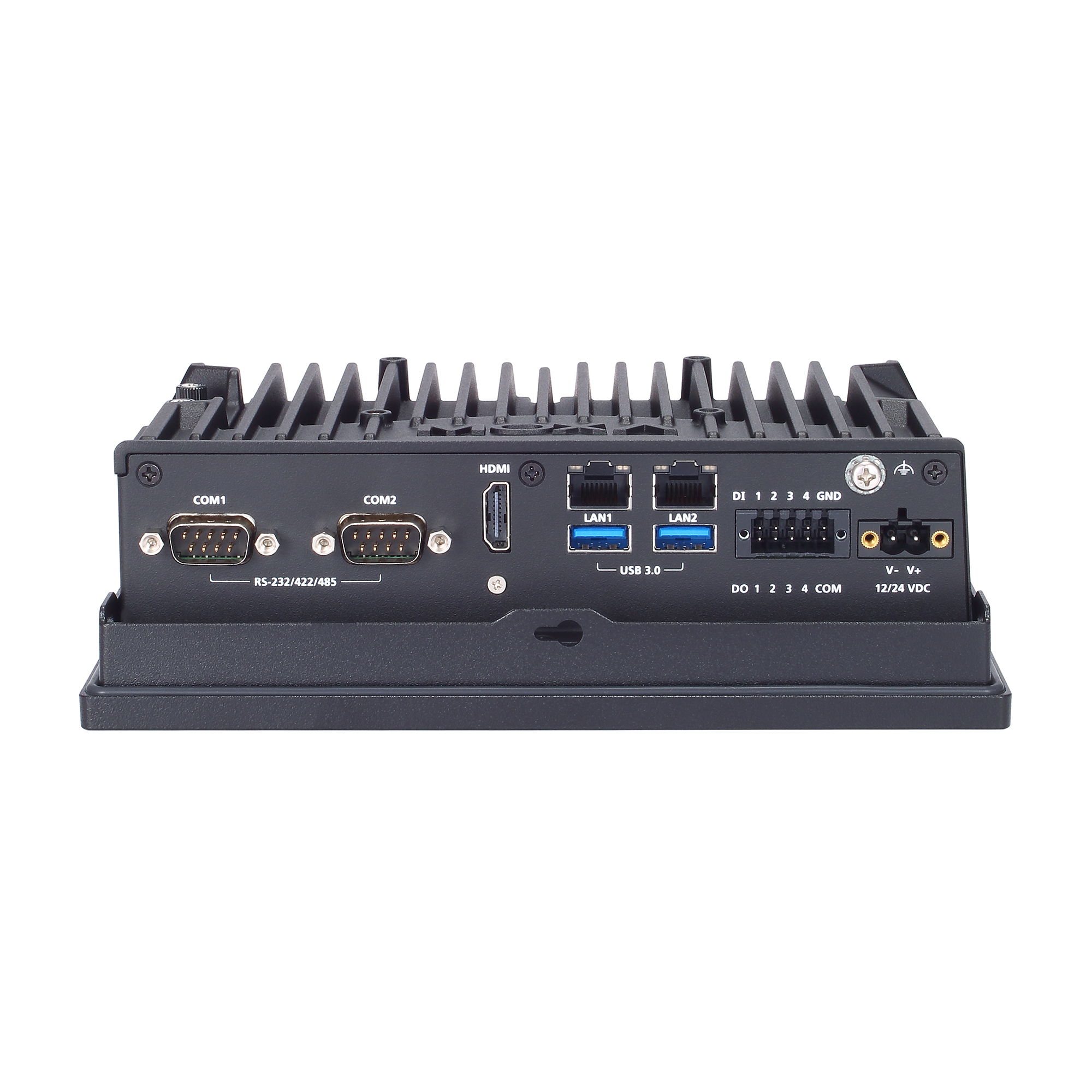

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 2 (software-selectable, DB9 male connector)

  • USB 3.0

    USB 3.0 hosts x 2, type-A connectors

  • Digital Input

    DIs x 4 (with isolation protection)

  • Digital Output

    DOs x 4 (with isolation protection)

  • System

    Power x 1

  • LAN

    2 per port (10/100/1000 Mbps)

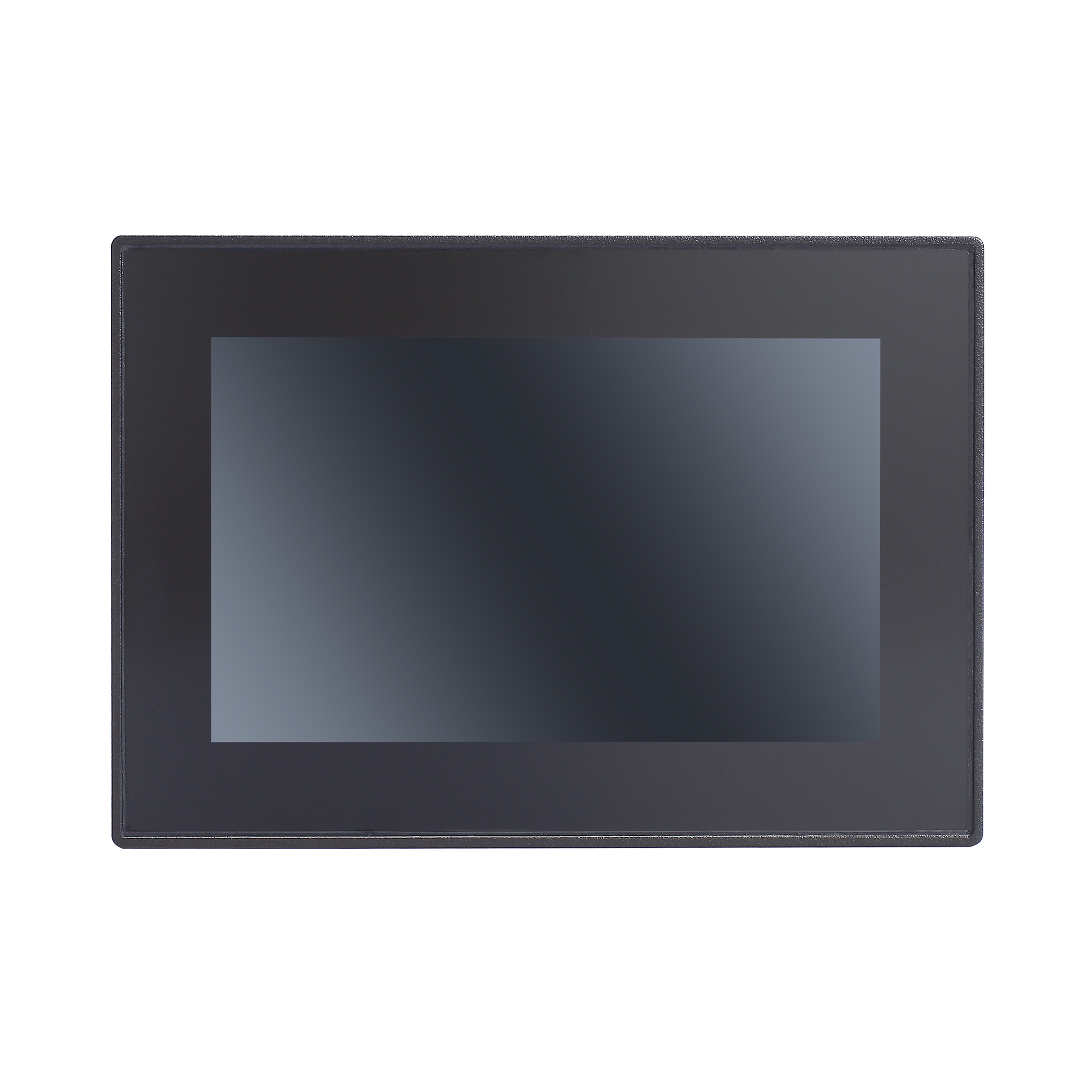

  • Panel Size

    7 in (viewable image)

  • Aspect Ratio

    5:3

  • Active Display Area

    152.4 (H) x 91.44 (V) mm

  • Contrast Ratio

    800:1 (typ.)

  • Light Intensity (Brightness)

    MPC-3070W-E2/E4-T: 1000 nits
    MPC-3070W-E2/E4-LB-T: 400 nits

  • Max. No. of Colors

    262k, 16.7M (8-bit/color)

  • Panel Type

    AAS

  • Pixel Pitch (RGB)

    0.1905 (H) x 0.1905 (V) mm

  • Pixels

    800 x 480

  • Response Time

    25 ms

  • Viewing Angles

    178°/178°

  • Touch Type

    Projective Capacitive touchscreen (PCAP)

  • Touch Support Points

    4 points

  • Glove Support

    Yes

  • Baudrate

    50 bps to 115.2 kbps

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    RTS/CTS, XON/XOFF, Automatic Data Direction Control (ADDC) for RS-485, RTS Toggle (RS-232 only)

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    12/24 VDC

  • Power Consumption

    37 W
    (max, including full USB loading)

  • Housing

    Metal

  • IP Rating

    IP66, front
    IP20, rear

  • Dimensions

    200 x 140 x 60.5 mm (7.87 x 5.51 x 2.38 in)

  • Weight

    1,600 g (3.53 lb)

  • Operating Temperature

    -30 to 60°C (-22 to 140°F)

  • Storage Temperature (package included)

    -40 to 70°C (-40 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV

  • Environmental Testing

    IEC 60068-2-1, DNV-CG-0339
    IEC 60068-2-1, IEC 60945
    IEC 60068-2-2, DNV-CG-0339
    IEC 60068-2-2, IEC 60945
    IEC 60068-2-30, DNV-CG-0339

  • Hazardous Locations

    ATEX Zone 2
    Class I Division 2
    IECEx Zone 2

  • Maritime

    DNV-CG-0339, IEC 60945, IACS E10

  • Safety

    IEC 62368-1
    UL 62368-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, DNV-CG-0339, IEC 60945
    IEC 60068-2-64, DNV-CG-0339

  • Green Product

    RoHS, CRoHS, WEEE

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Driver for MPC-3000 Series (Windows 11 IoT Enterprise LTSC 2024)
1.3 GB 		ドライバー
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年8月5日 2025年8月5日 リリースノート
Utility for MPC-3000 Series (Windows 11 IoT Enterprise LTSC 2024)
9.3 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年8月5日 2025年8月5日 リリースノート
Software Package for MPC-3000 Series (Windows 11 IoT Enterprise LTSC 2024 example code)
17.1 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2025年8月5日 2025年8月5日 リリースノート
MPC-3000 Series Computers (Linux drivers and SDK)
6.2 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Debian 11.x
  • RHEL 9
  • Ubuntu 22.04
 2024年10月9日 2024年10月9日 リリースノート
Software Package for MPC-3000 Series (Windows 10 IoT Enterprise LTSC 21H2 example code)
18.2 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2024年10月9日 2024年10月9日 リリースノート
Utility for MPC-3000 Series (Windows 10 IoT Enterprise LTSC 21H2)
7.3 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2024年10月9日 2024年10月9日 リリースノート
Driver for MPC-3000 Series (Windows 10 IoT Enterprise LTSC 21H2)
1.1 GB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2024年10月9日 2024年10月9日 リリースノート
Software Package for MPC-3000 Series (Windows 11 Professional 2023 example code)
18.2 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 11 Professional 2023
 2024年10月9日 2024年10月9日 リリースノート
Driver for MPC-3000 Series (Windows 11 Professional 2023)
1.8 GB 		ドライバー
SHA-512
v1.0
  • Windows 11 Professional 2023
 2024年10月9日 2024年10月9日 リリースノート
Utility for MPC-3000 Series (Windows 11 Professional 2023)
7.3 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 11 Professional 2023
 2024年10月9日 2024年10月9日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Manual for MPC-3000 Series (hardware)
7.3 MB 		マニュアル 英語 v1.1 2025年9月16日 2025年9月16日
MPC-3000 Series Quick Installation Guide
2.4 MB 		QIG (クイックインストールガイド) 英語 v1.0 2024年10月9日 2024年10月9日
MPC-3000 Series Windows 10 IoT Enterprise LTSC 2021 (21H2) User Manual
14.6 MB 		マニュアル 英語 v1.0 2024年10月9日 2024年10月9日
MPC-3000 Series Computers Windows 11 Pro 22H2 User Manual
6.8 MB 		マニュアル 英語 v1.0 2024年10月9日 2024年10月9日
MPC-3000 Series Linux User Manual
1.3 MB 		マニュアル 英語 v1.0 2024年10月8日 2024年10月8日
MPC-3070W シリーズデータシート
4.4 MB 		データシート 日本語 v1.0 2024年10月7日 2024年10月7日
Declaration of Conformity for MPC-3070W/3100/3120/3120W/3150/3150W
323.0 KB 		宣言書 英語 v1.0 2024年9月2日 2024年9月2日

利用可能なモデル (4)

画像を表示
比較
moxa-mpc-3070w-e2-t-image.jpg | MoxaMPC-3070W-E2-T
比較
moxa-mpc-3070w-e2-lb-t-image.jpg | MoxaMPC-3070W-E2-LB-T
比較
moxa-mpc-3070w-e4-t-image.jpg | MoxaMPC-3070W-E4-T
比較
moxa-mpc-3070w-e4-lb-t-image.jpg | MoxaMPC-3070W-E4-LB-T
Panel7" (5:3)
1000 nits		7" (5:3)
400 nits		7" (5:3)
1000 nits		7" (5:3)
400 nits
CPUIntel
Atom®
x6211E		Intel
Atom®
x6211E		Intel
Atom®
x6425E		Intel
Atom®
x6425E
RAM8 GB8 GB8 GB8 GB
TouchscreenPCAPPCAPPCAPPCAP
LAN2222
Serial2222
DI/DO4/44/44/44/4
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
IP RatingIP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)		IP66 (front),
IP20 (rear)
Operating Temp.-30 to 60°C-30 to 60°C-30 to 60°C-30 to 60°C
