MPC-3121シリーズ

EN 50155認証取得の12.1インチファンレス産業用パネルコンピュータ

moxa-mpc-3121-series-image-(1).jpg | Moxa

moxa-mpc-3121-series-image-1-(1).jpg | Moxa

moxa-mpc-3121-series-image-2-(1).jpg | Moxa

moxa-mpc-3121-series-image-3-(1).jpg | Moxa

moxa-mpc-3121-series-image-4-(1).jpg | Moxa

機能と特長

12インチパネルコンピュータ
Intel Atom® x6425Eクアッドコアプロセッサ
500ニットまたは1000ニットの日光下でも見やすいLCD
手袋を着用したまま操作可能なマルチタッチスクリーン
ファンまたはヒーター不要で、-40～70℃の広温度範囲設計
24～110 VDCの広範囲の絶縁電源入力
EN 50155全必須検査項目に準拠本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください： www.moxa.com/doc/specs/EN_50155_Compliance.pdf

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

MPC-3121シリーズの12インチパネルコンピュータは、Intel Atom® x6425Eクアッドコアプロセッサを搭載し、産業環境で使用するための信頼性、耐久性、汎用性に優れたプラットフォームを提供します。すべてのインターフェースはIP66保護等級のM12コネクタを備えており、耐振動性と防水性に優れた接続を実現します。 MPC-3121シリーズは、ソフトウェアで選択可能な2つのRS-232/422/485シリアルポートと2つのギガビットイーサネットポートを搭載しているため、幅広いシリアルインターフェースと高速IT通信をサポートし、さらに標準でネットワーク冗長化機能を備えています。

MPC-3121シリーズは、-40～70°Cの温度範囲向けに設計されており、高効率の放熱を実現するファンレスの流線形筐体を採用しています。これにより、油田やガス田、掘削プラットフォームなどの過酷で高温な屋外環境向けの信頼性の高い産業用プラットフォームを提供します。MPC-3121シリーズはまた、500ニトまたは1000ニトのLCDパネルを搭載しており、日光下でも見やすい、投影型静電容量方式、手袋対応のマルチタッチスクリーンを提供し、優れたユーザーエクスペリエンスを実現します。

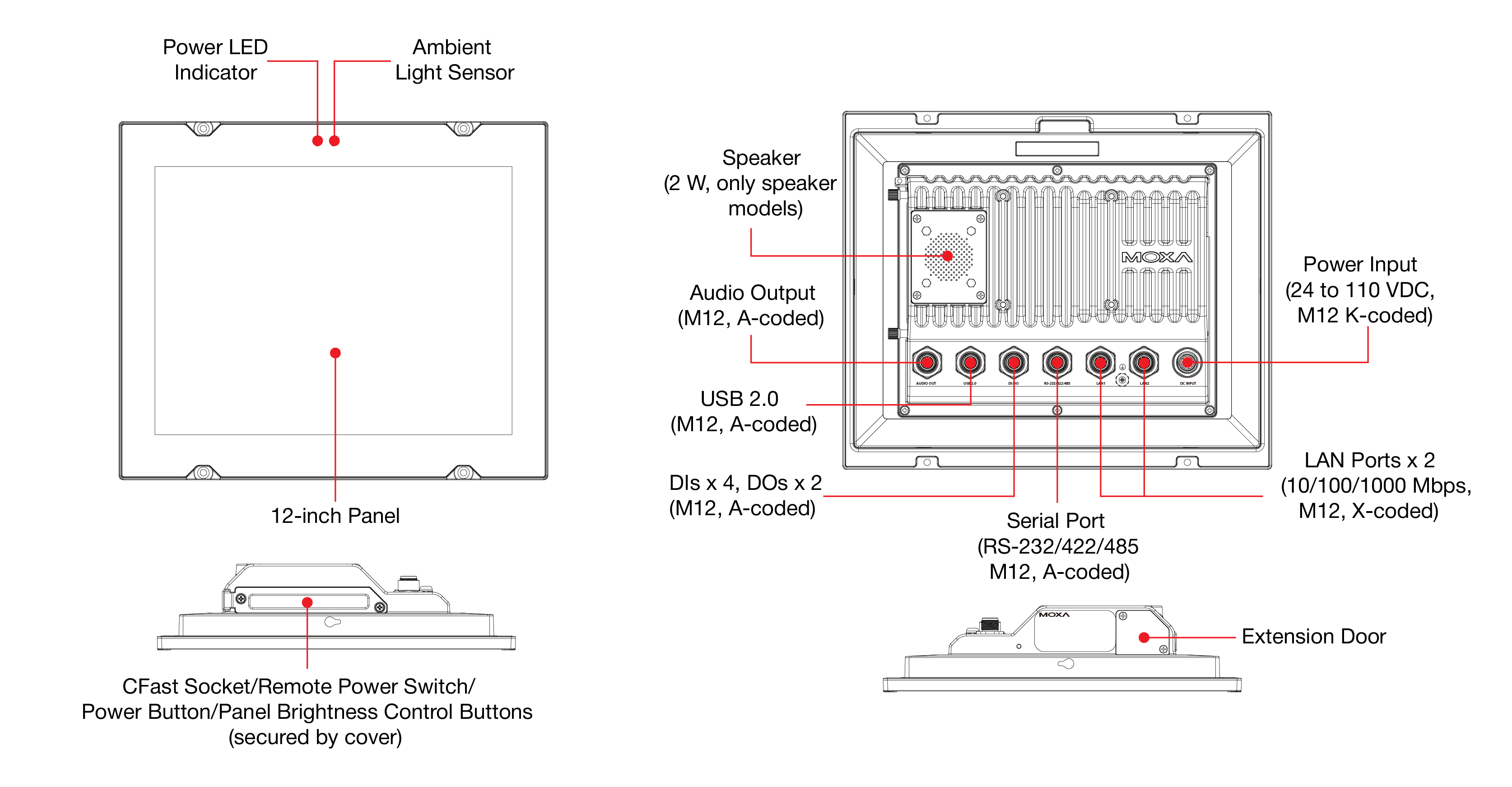

外観

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

CPU

Intel Atom® x6425E processor (Quad core, 1.5M cache, 2 GHz)
Graphics Controller

Intel® UHD Graphics
System Memory Pre-installed

8 GB DDR4 2400 MHz (32 GB max)
System Memory Slot

SODIMM DDR4 2400 slots x 1 (up to 32 GB max.)
Supported OS

Windows images and drivers supported:
- Windows 10 IoT Enterprise LTSC 2021 (64-bit)
- Windows 11 Professional (64-bit)
- Windows 11 IoT Enterprise LTSC 2024
Linux image supported:
- Debian 13 (kernel 6.10)
Linux driver supported:
- Ubuntu 24.04 LTS (kernel 6.10)
Storage Slot

CFast slot x 1
M.2 M-key 2242 sockets x 1
Expansion Slots

mPCIe slots x 1
Speaker

MPC-3121-E4-LB-SPK-CT-T/E4-SPK-CT-T:
1 (built-in, 2 W)

Ethernet Ports

Auto-sensing 10/100/1000 Mbps ports (M12 push-pull X-coded) x 2
Serial Ports

RS-232/422/485 ports (M12 push-pull A-coded 12P) x 1
Digital Input

DIs x 4 (M12 push-pull A-coded connector)
Digital Output

DOs x 2 (M12 push-pull A-coded connector)
Audio Input/Output

1 x Speaker out/Line out (M12 push-pull A-coded 8-pin)
USB

USB 2.0 hosts x 1 (M12 push-pull A-coded 5-pin), type-A connectors
TPM

TPM v2.0

Panel Size

12 in (viewable image)
Aspect Ratio

4:3
Active Display Area

245.76 (H) x 184.32 (V) mm
Contrast Ratio

1000:1 (typ.)
Light Intensity (Brightness)

MPC-3121-E4-LB-CT-T/E4-LB-SPK-CT-T: 500 nits
MPC-3121-E4-CT-T/E4-SPK-CT-T: 1000 nits
Max. No. of Colors

16.7M (8-bit/color)
Panel Type

AAS
Pixel Pitch (RGB)

0.240 (H) x 0.240 (V) mm
Pixels

1024 x 768
Response Time

(Tr+Tf) 25 ms
Viewing Angles

178°/178°

Touch Type

Projective Capacitive touchscreen (PCAP)
Touch Support Points

4 points
Glove Support

Yes

Magnetic Isolation Protection

1.5 kV (built-in)

Bitrate

50 bps to 115.2 kbps
Data Bits

5, 6, 7, 8
Flow Control

RTS/CTS, XON/XOFF, Automatic Data Direction Control (ADDC) for RS-485, RTS Toggle (RS-232 only)
Parity

None, Even, Odd, Space, Mark
Stop Bits

1, 1.5, 2

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Isolation

Optical: 3 kV
Sensor Type

Dry contact
Wet contact (NPN)
Voltage

Dry contact @25 Hz: 0 to 30 VDC
Dry Contact

DI to COM
Logic 0: Close to GND
Logic 1: Open
Wet Contact

Source to DI:
Logic 1: 3 VDC max
Logic 0: 10 to 30 VDC

Isolation

Optical: 3 kV
I/O Type

Sink
Current Rating

Max. 200 mA per channel
Voltage

Logic 0: 200 mA (max. per channel), sink
Logic 1: 24 VDC (typ.), 30 VDC (max.), open collector

System

Power x 1

Input Voltage

24 to 110 VDC
Power Consumption

51 W

Housing

Metal
IP Rating

IPMPC-3121-E4-LB-SPK-CT-T/E4-SPK-CT-T:
- IP66 (front)
- IP40 (rear)
MPC-3121-E4-LB-CT-T/E4-CT-T:
- IP66 (front and rear)
Dimensions

297 x 238 x 59 mm (11.69 x 9.37 x 2.32 in)
Weight

3100 g (6.83 lb)

Operating Temperature

-40 to 70°C (-40 to 158°F)
Storage Temperature (package included)

-40 to 70°C (-40 to 158°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Mechanical Protection Rating

IEC 60529, IP code
Safety

IEC 62368-1
UL 62368-1
Shock

EN 50155 standard
Vibration

EN 50155 standard

Green Product

RoHS, CRoHS, WEEE

Warranty Period

System: 3 years
LCD: 1 year
Details

See www.moxa.com/jp/warranty

データシート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Datasheet for MPC-3121 Series 3.8 MB	データシート	日本語	v1.0	2026年7月16日 2026年7月16日
QIG or MPC-3101 and MPC-3121 Series 3.3 MB	QIG (クイックインストールガイド)	英語	v1.0	2026年7月15日 2026年7月15日
MPC-3000 Series Linux User Manual 1.7 MB	マニュアル	英語	v2.0	2026年7月15日 2026年7月15日
MPC-3101/MPC-3121 Series Hardware Manual 7.3 MB	マニュアル	英語	v1.0	2026年7月15日 2026年7月15日
MPC-3000 Series Windows 11 Professional 2025 Manual 6.9 MB	マニュアル	英語	v1.0	2026年7月15日 2026年7月15日
Declaration of Conformity (EU/UK) for MPC-3101_MPC_3121 300.1 KB	宣言書	英語	v1.0	2026年7月7日 2026年7月7日

利用可能なモデル (4)

画像を表示

	比較 MPC-3121-E4-LB-CT-T	比較 MPC-3121-E4-LB-SPK-CT-T	比較 MPC-3121-E4-CT-T	比較 MPC-3121-E4-SPK-CT-T
Panel	12” (4:3) 500 nits	12” (4:3) 500 nits	12” (4:3) 1000 nits	12” (4:3) 1000 nits
Touchscreen	PCAP	PCAP	PCAP	PCAP
CPU	Intel Atom® x6425E	Intel Atom® x6425E	Intel Atom® x6425E	Intel Atom® x6425E
RAM	8 GB	8 GB	8 GB	8 GB
Embedded Speaker	–	1 (2 W)	–	1 (2 W)
LAN	2	2	2	2
Serial	1	1	1	1
DI/DO	4/2	4/2	4/2	4/2
Power Input	24 to110 VDC	24 to110 VDC	24 to110 VDC	24 to110 VDC
IP Rating	IP66 (front) IP66 (rear)	IP66 (front) IP40 (rear)	IP66 (front) IP66 (rear)	IP66 (front) IP40 (rear)
Operating Temp.	-40 to 70°C	-40 to 70°C	-40 to 70°C	-40 to 70°C
