BXP-C100シリーズ

Tiger Lake 11世代 Intel® Core™プロセッサベースモデルとハイインターフェースモデルを搭載したボックスコンピュータ

moxa-bxp-c100-series-image-(1).jpg | Moxa
moxa-bxp-c100-series-image-1-(1).jpg | Moxa
moxa-bxp-c100-series-image-2-(1).jpg | Moxa
moxa-bxp-c100-series-image-3-(1).jpg | Moxa
moxa-bxp-c100-series-image-4-(1).jpg | Moxa
moxa-bxp-c100-series-image-5-(1).jpg | Moxa
moxa-bxp-c100-series-image-6-(1).jpg | Moxa

機能と特長

  • ファンレス設計のボックスタイプコンピュータ
  • 11世代Intel® Celeron®またはIntel® Core®プロセッサ
  • 最大10のシリアルポートと10のLANポート用のリッチなインターフェースオプション
  • コンパクトなサイズで、多くの現場用途に適合
  • 動作温度範囲-30~60°C

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-bsmi-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

BXP-C100ウォールマウントコンピュータは、11世代Intel® Celeron®、あるいはIntel® Core™i5または i7プロセッサを搭載しています。このコンピュータは、インターフェイス オプションが豊富で、最大 10 個の RS-232/422/485 シリアル ポート、最大 10 個のギガビットイーサネットポート、4 個のデジタル入力、4 個のデジタル出力などニーズに合わせて選択可能です。通信インターフェースは製品の正面と背面にあり、産業用途において簡単にアクセスし、拡張することができます。CFastとSDスロットを備えたデュアルストレージ設計により、ストレージを簡単に拡張できます。バッテリースロット用の独自のバッテリーファスナーカバー設計により、バッテリーを所定の位置に固定し、あらゆる動作環境で安定性を確保します。

コンパクトで壁面取付可能なコンピュータBXP-C100シリーズはファンレス設計で、-30~60℃の温度範囲に耐えることができるため、過酷な動作環境に適しています。 TPM 2.0モジュール内蔵であり、不正なアクセスからプラットフォームを保護します。BXP-C100シリーズは、産業環境のOTとIT要件の両方を満たすインテリジェントなコンピューティングソリューションです。

外観

前面図

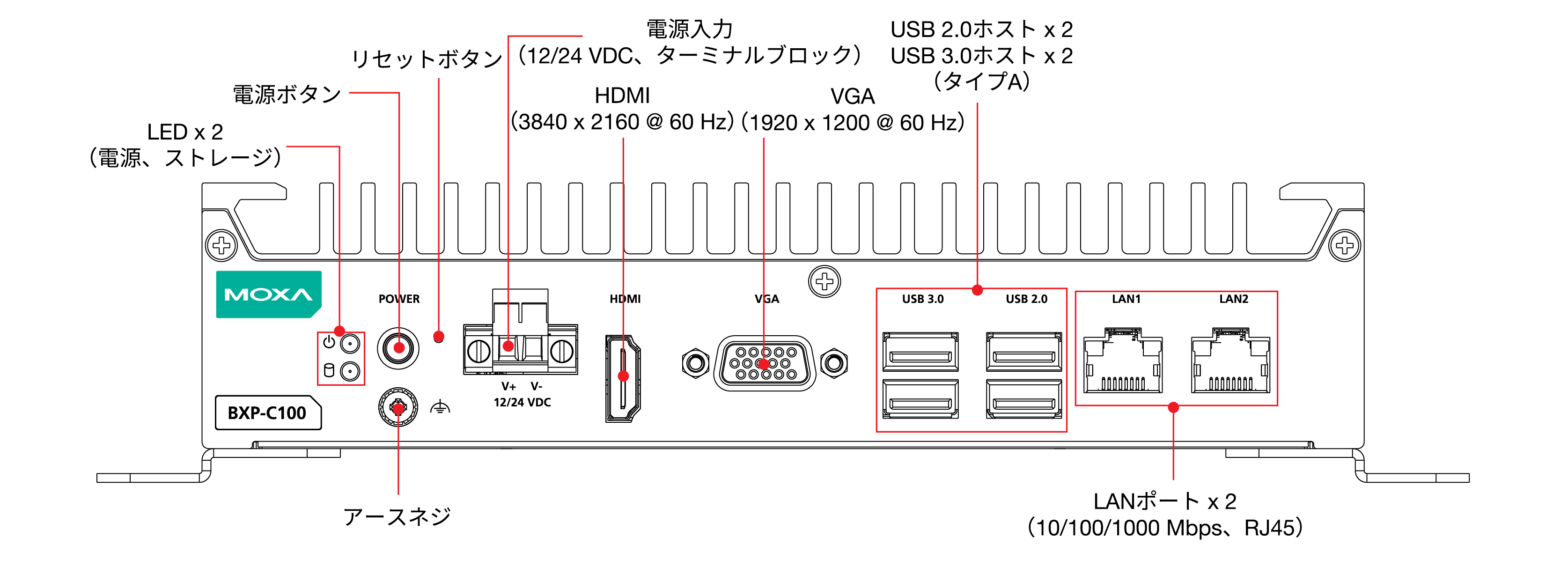

BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル

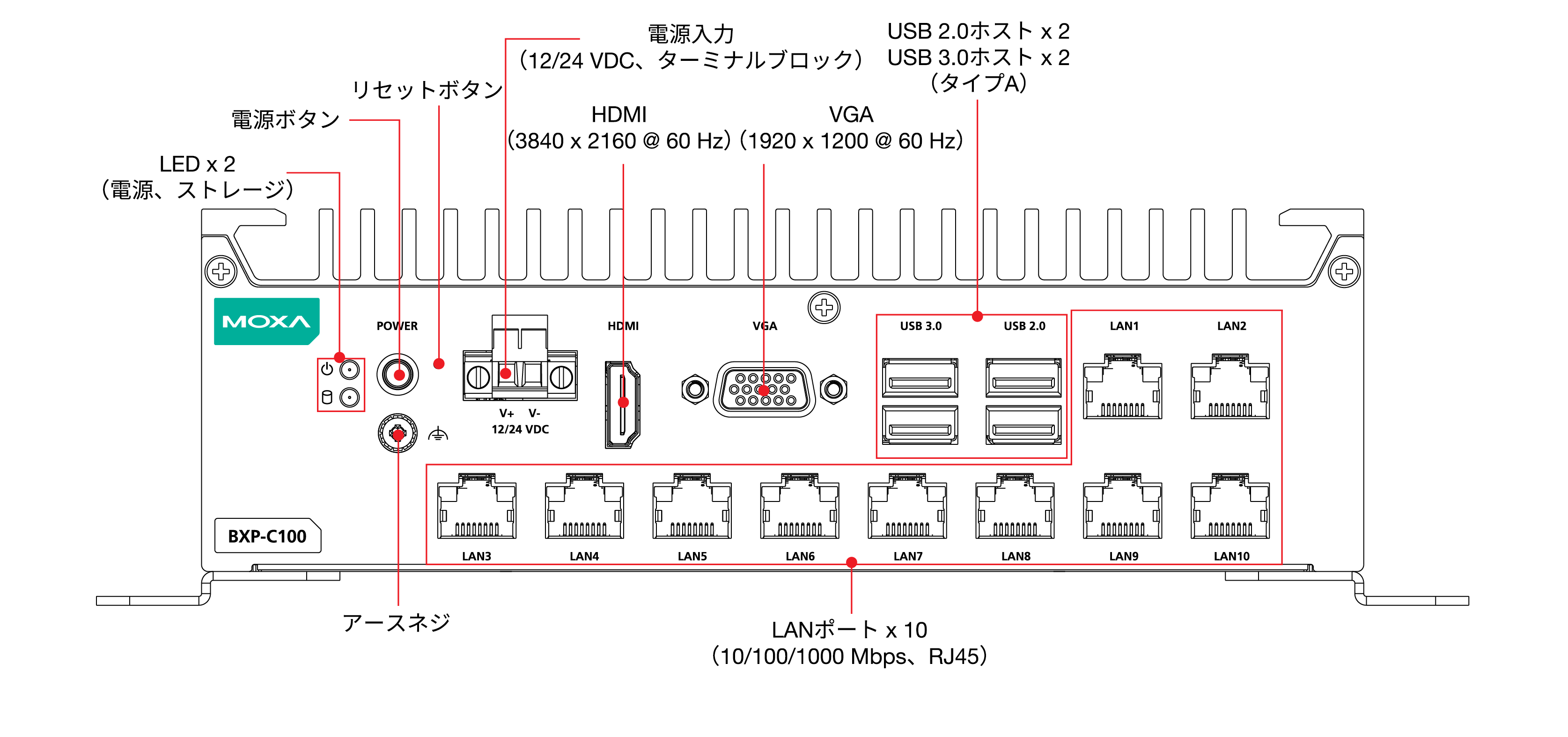

BXP-C100-C1-8L-T/C5-8L-T/C7-8L-Tモデル

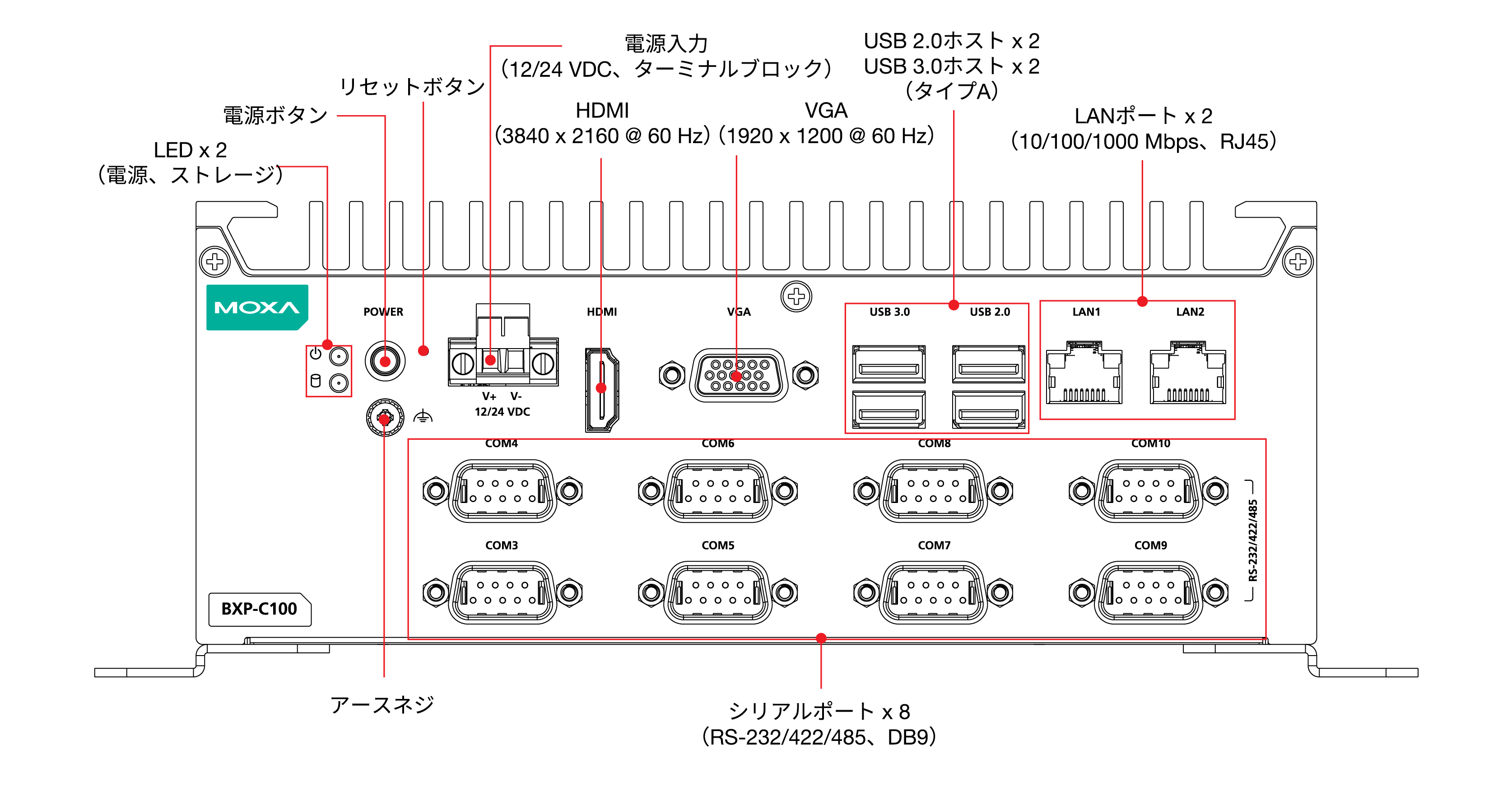

BXP-C100-C1-8C-T/C5-8C-T/C7-8C-Tモデル

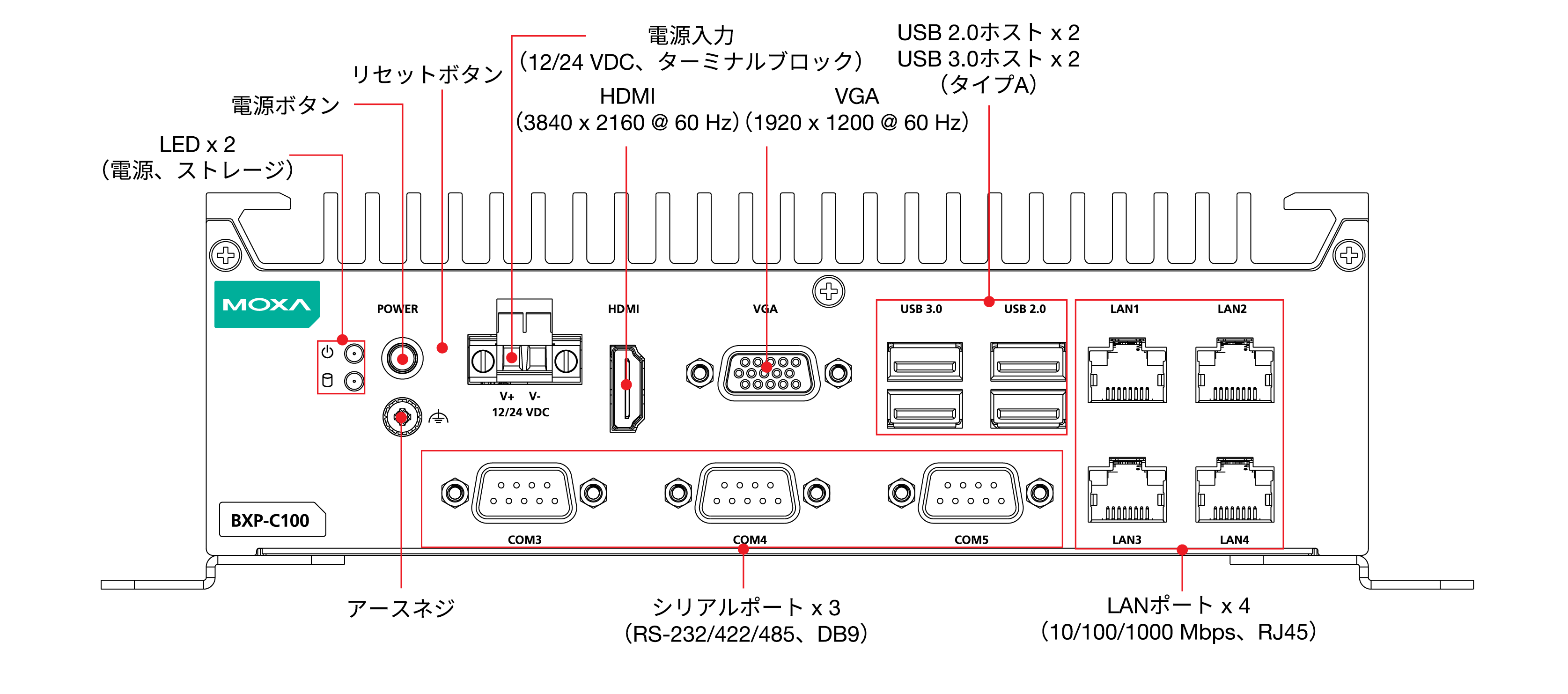

BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-Tモデル

背面図

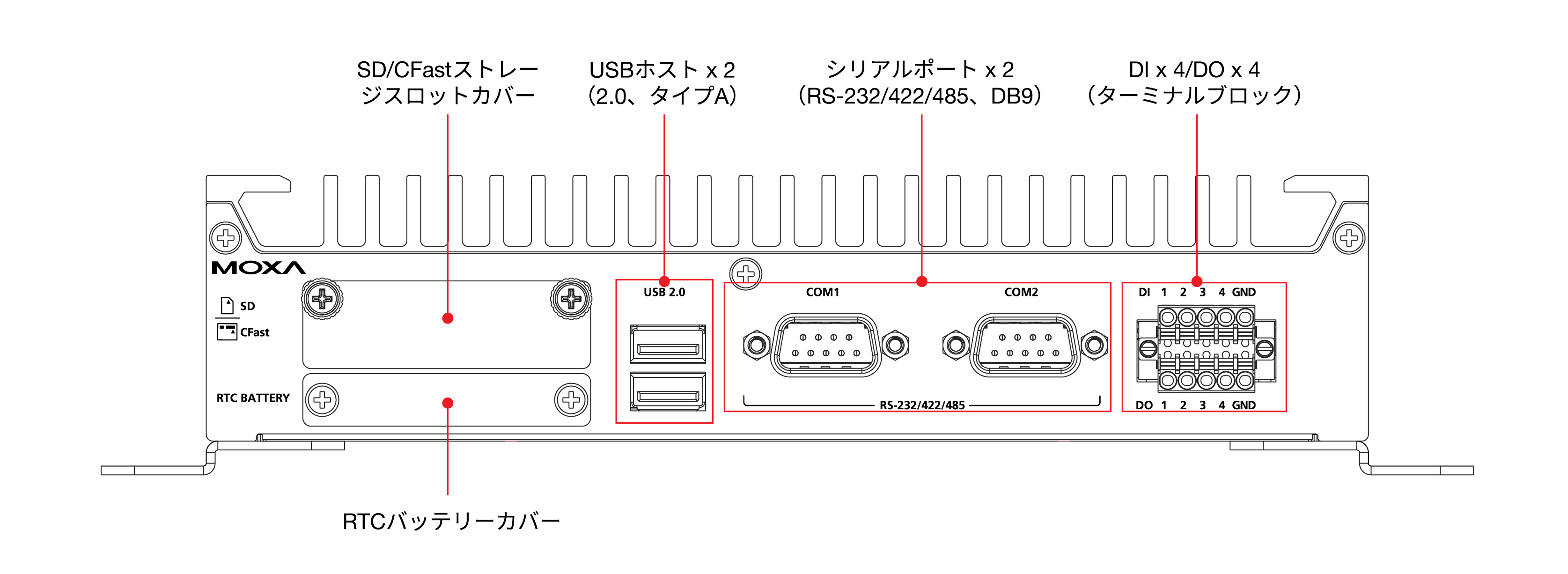

BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル

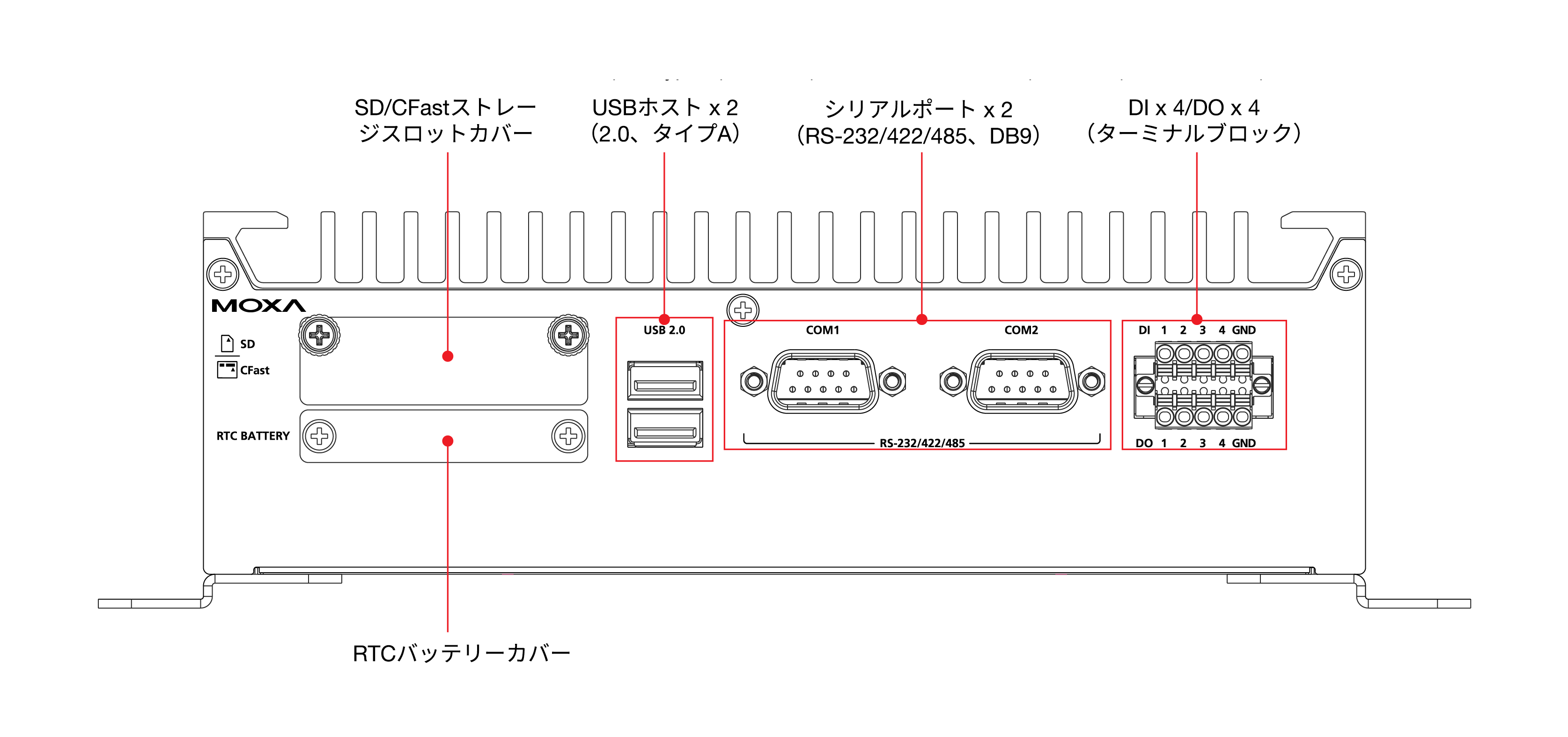

BXP-C100-C1-8L-T/C5-8L-T/C7-8L-Tモデル

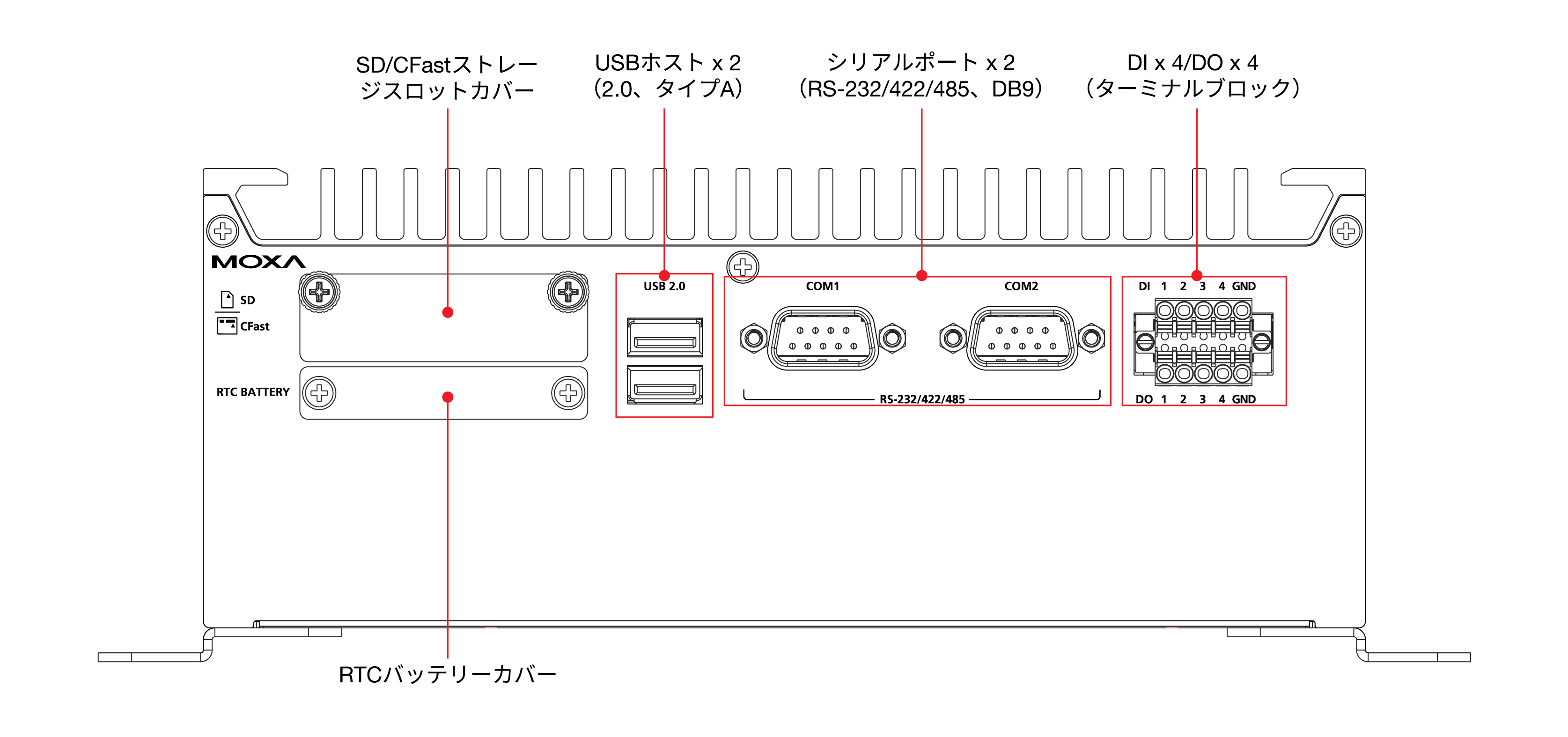

BXP-C100-C1-8C-T/C5-8C-T/C7-8C-Tモデル

BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-Tモデル

  • CPU

    BXP-C100-C1 Models:
    Intel® Celeron® 6305E processor (Dual core, 4M cache, 1.80 GHz)
    BXP-C100-C5 Models:
    Intel® Core™ i5-1145G7E processor (Quad core, 8M cache, 2.60 GHz, Base:1.50 GHz)
    BXP-C100-C7 Models:
    Intel® Core™ i7-1185G7E processor (Quad core, 12M cache, 2.80 GHz, Base:1.80 GHz)

  • System Memory Slot

    SODIMM DDR4 slots x 1, up to 32 GB max.

  • System Memory Pre-installed

    8 GB DDR4

  • Storage Slot

    CFast slot x 1 (SATAIII interface)
    SD slots x 1, SD 3.0 interface (SDHC/SDXC)

  • Storage Pre-installed

    BXP-C100-C1-T-Win10/C5-T-Win10/C7-T-Win10:
    64 GB CFast card

  • Supported OS

    Windows Images and Drivers Supported:
    - Windows 10 IoT Enterprise LTSC 2021 64-bit
    - Windows 11 Professional 64-bit

    Linux Drivers Supported:
    - Debian 11 (kernel 5.10)
    - Ubuntu 22.04 LTS (kernel 5.15)
    - RHEL 9 (kernel 5.14)

  • Graphics Controller

    Intel® UHD Graphics

  • Ethernet Ports

    BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 10
    BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4
    All Other Models:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T:
    RS-232/422/485 ports x 10, software selectable (DB9 male) x 10
    BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
    RS-232/422/485 ports x 5, software selectable (DB9 male) x 5
    All Other Models:
    RS-232/422/485 ports x 2, software selectable (DB9 male) x 2

  • USB 3.0

    USB 3.0 hosts x 2, type-A connectors

  • USB 2.0

    USB 2.0 hosts x 4, type-A connectors

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • TPM

    TPM v2.0

  • Video Output

    HDMI 2.0b x 1, (type-A connector)
    VGA x 1, 15-pin D-sub connector (female)

  • Buttons

    Reset button
    Power button

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • Data Bits

    5, 6, 7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • Flow Control

    RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Connector

    Spring-type Euroblock terminal

  • Sensor Type

    Dry contact

  • Dry Contact

    Logic 0: Short to GND
    Logic 1: Open

  • Connector

    Spring-type Euroblock terminal

  • I/O Type

    Sink

  • Current Rating

    200 mA per channel

  • Voltage

    0 to 24 VDC

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Input Voltage

    12/24 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Power Consumption

    90 W

  • Housing

    Metal

  • IP Rating

    IP20

  • Dimensions

    BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10:
    210 x 166 x 48 mm (8.27 x 6.54 x 1.9 in)
    BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T/C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
    210 x 166 x 65.5 mm (8.27 x 6.54 x 2.58 in)
    BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T:
    210 x 166 x 83 mm (8.27 x 6.54 x 3.27 in)

  • Weight

    BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10:
    2,015 g (4.44 Ib)
    BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T:
    2,355 g (5.19 Ib)
    BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
    2,208 g (4.86 Ib)
    BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T:
    2,385 g (5.25 Ib)

  • Installation

    Wall mounting (with optional kit)

  • Operating Temperature

    -30 to 60°C (-22 to 140°F)

  • Storage Temperature

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A
    BSMI

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz

  • Safety

    UL 62368-1 (CB)
    BSMI

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • Package Drop Test

    ISTA 1A

  • Package Vibration Test

    ISTA 1A

  • Green Product

    RoHS, CRoHS, WEEE

  • Time Source

    Built-in RTC (real-time clock) with lithium-battery backup

  • Automatic Reboot Trigger

    Built-in WDT

  • Time

    490,983 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for BXP-C100 Series (Windows 11 Professional 2022 example code)
4.9 MB
ソフトウェアパッケージ
SHA-512
v1.1
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
Software Package for BXP-C100 Series (Windows 10 IoT Enterprise LTSC 2021 example code)
4.9 MB
ソフトウェアパッケージ
SHA-512
v1.1
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Driver for BXP-C100 Series (Windows 11 Professional 2022)
2.1 GB
ドライバー
SHA-512
v1.1
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
Driver for BXP-C100 Series (Windows 10 IoT Enterprise LTSC 2021)
2.1 GB
ドライバー
SHA-512
v1.1
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Utility for BXP-C100 Series (Windows 11 Professional 2022)
4.4 MB
ユーティリティ
SHA-512
v1.1
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
Utility for BXP-C100 Series (Windows 10 IoT Enterprise LTSC 2021)
4.4 MB
ユーティリティ
SHA-512
v1.1
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
DRP/BXP/RKP Series Computers (Linux drivers and SDK)
1.6 MB
ソフトウェアパッケージ
SHA-512
v1.0
  • Debian 11.x
  • RHEL 9
  • Ubuntu 22.04
2023年10月6日 2023年10月6日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
DRP/BXP/RKP Series Computers Windows 10 IoT Enterprise LTSC 2021 Manual
14.5 MB
マニュアル 英語 v1.2 2024年3月1日 2024年3月1日
DRP/BXP/RKP Series Computers Windows 11 Professional 2022 Manual
9.4 MB
マニュアル 英語 v1.1 2024年3月1日 2024年3月1日
Declaration of Conformity for BXP-C100 Series
315.9 KB
宣言書 英語 v1.0 2024年1月18日 2024年1月18日
Manual for BXP-C100 Series (hardware)
8.0 MB
マニュアル 英語 v1.1 2023年12月14日 2023年12月14日
BXP Series Quick Installation Guide
2.4 MB
QIG (クイックインストールガイド) 英語 v1.1 2023年12月6日 2023年12月6日
BXP-C100 シリーズデータシート
8.2 MB
データシート 日本語 v1.1 2023年12月5日 2023年12月5日
DRP/BXP/RKP Series Computers Linux Installation Manual
639.9 KB
マニュアル 英語 v1.0 2023年11月1日 2023年11月1日
