DA-680シリーズ

Intel® 第8世代Core™プロセッサを搭載、IEC-61850に準拠、8つのギガビットイーサネットポート、8～16個のシリアルポートを備えた1Uラックマウントコンピュータ

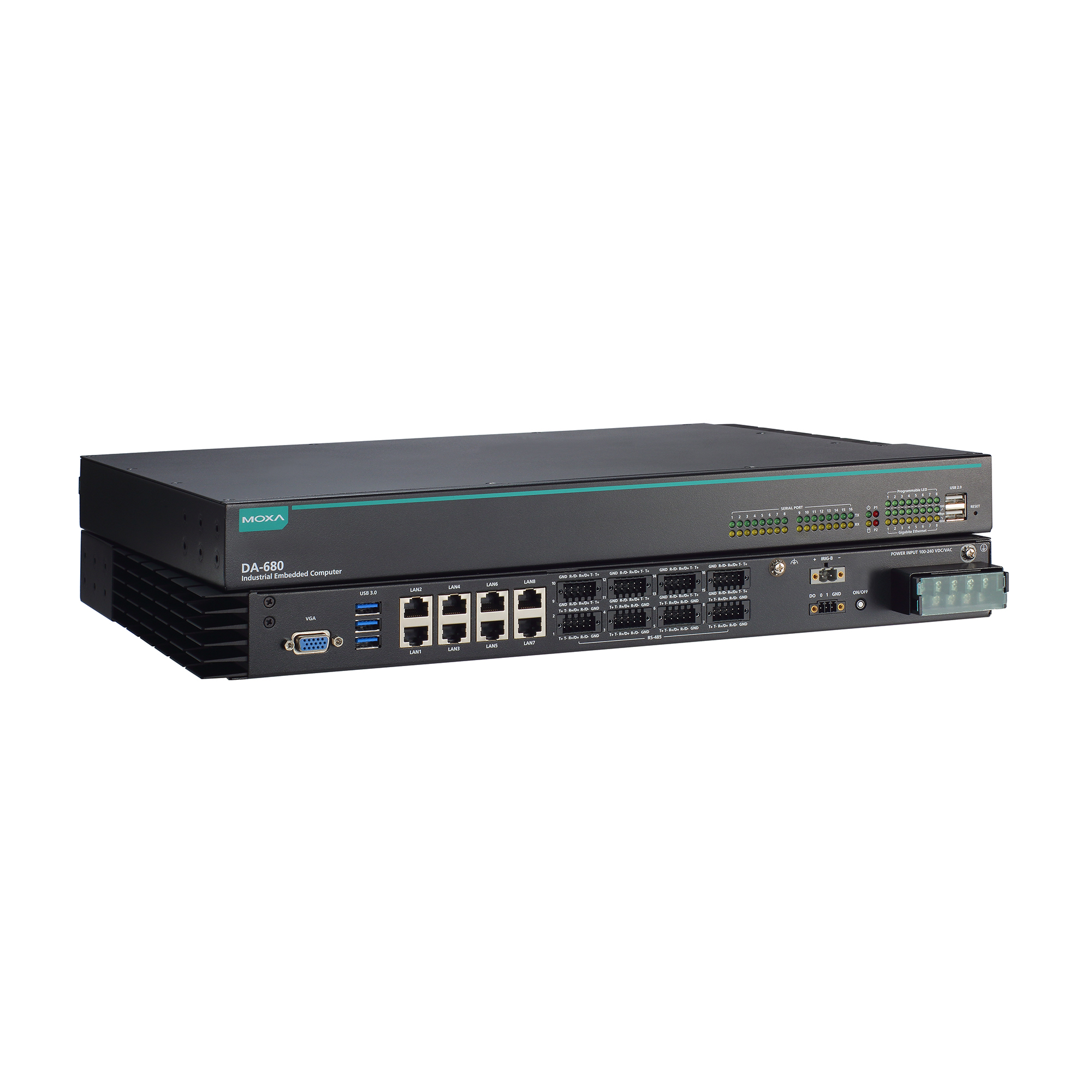

moxa-da-680-series-image-(1).jpg | Moxa

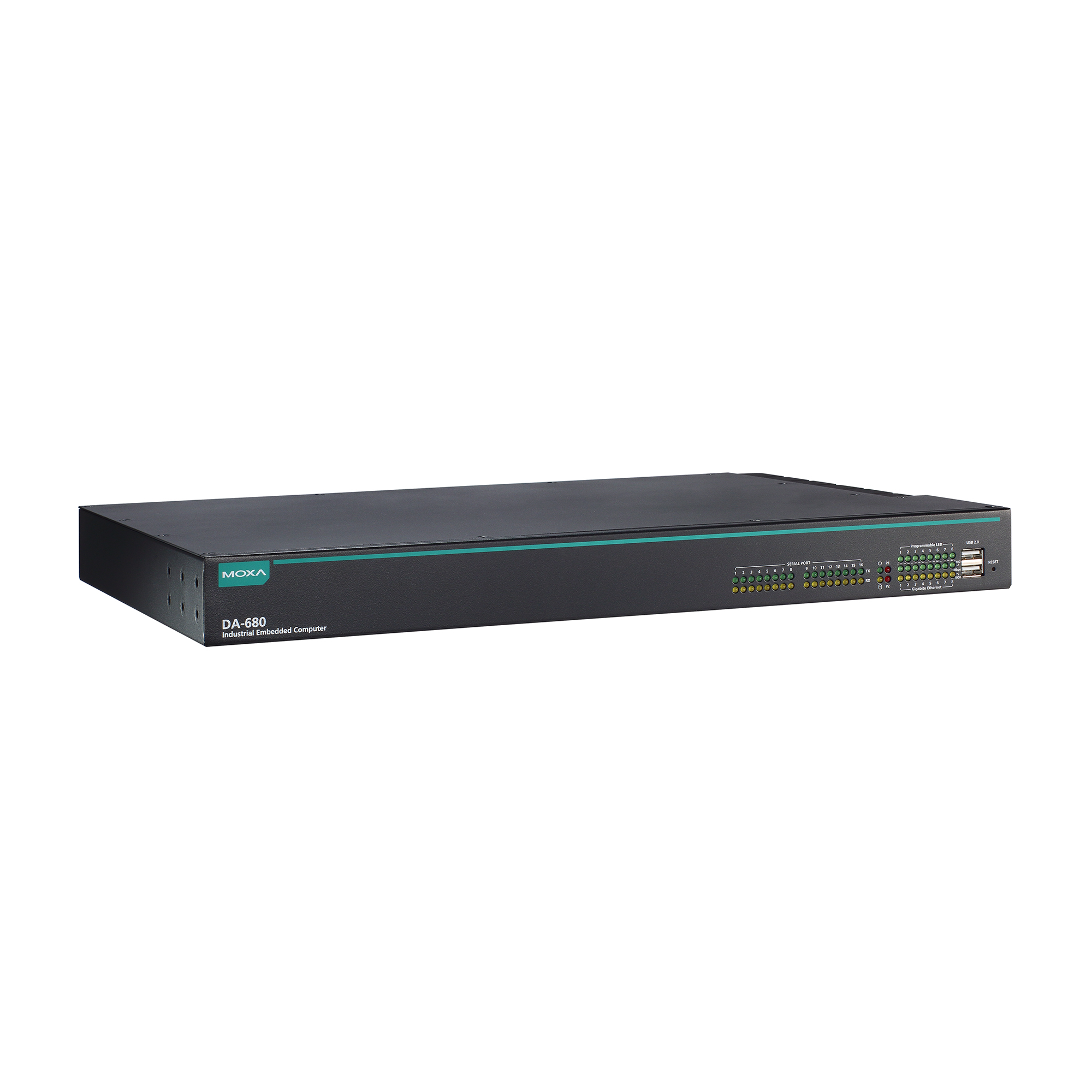

moxa-da-680-series-image-1-(1).jpg | Moxa
moxa-da-680-series-image-2-(1).jpg | Moxa

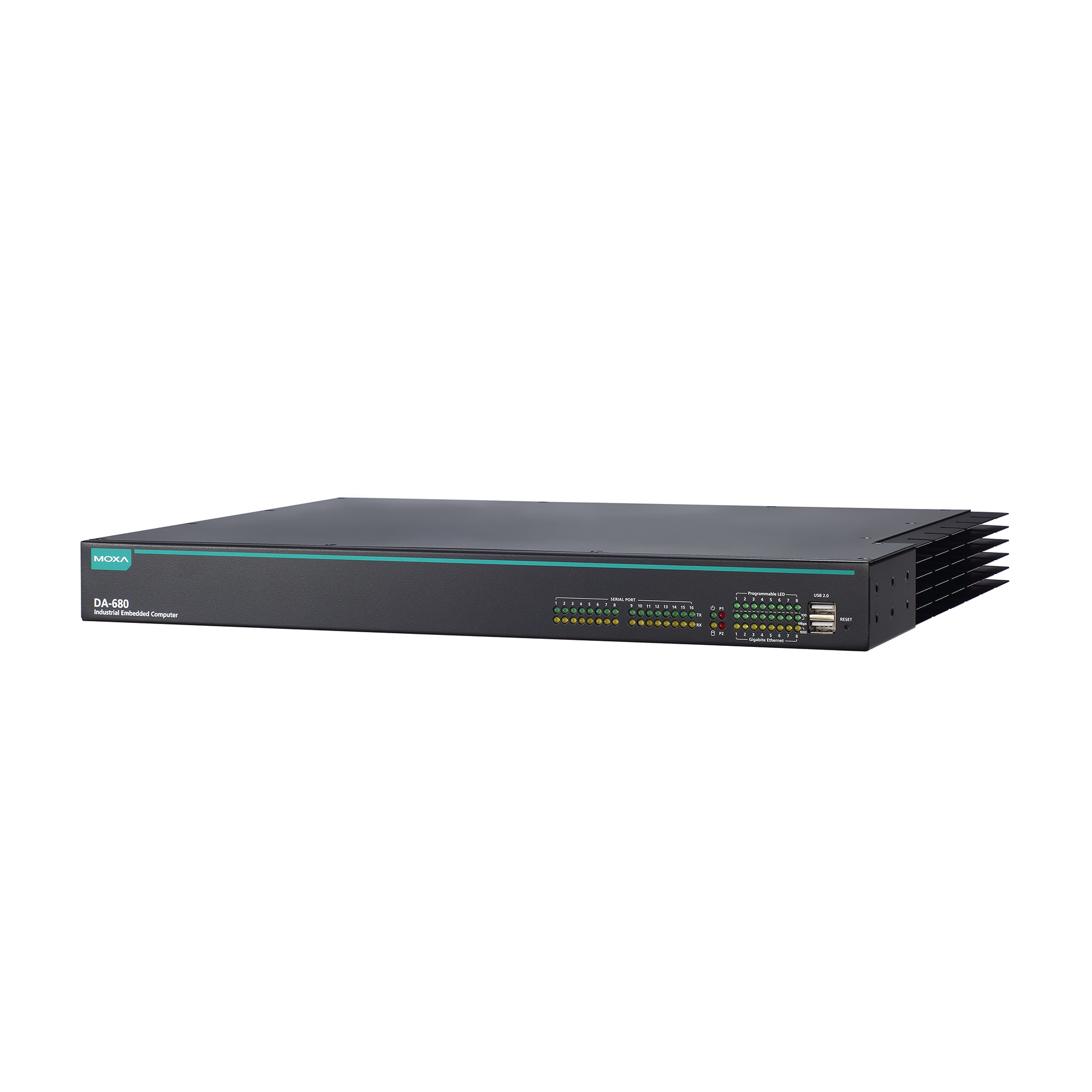

moxa-da-680-series-image-3-(1).jpg | Moxa
moxa-da-680-series-image-4-(1).jpg | Moxa

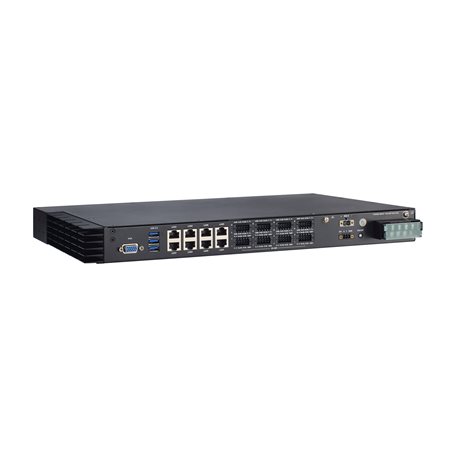

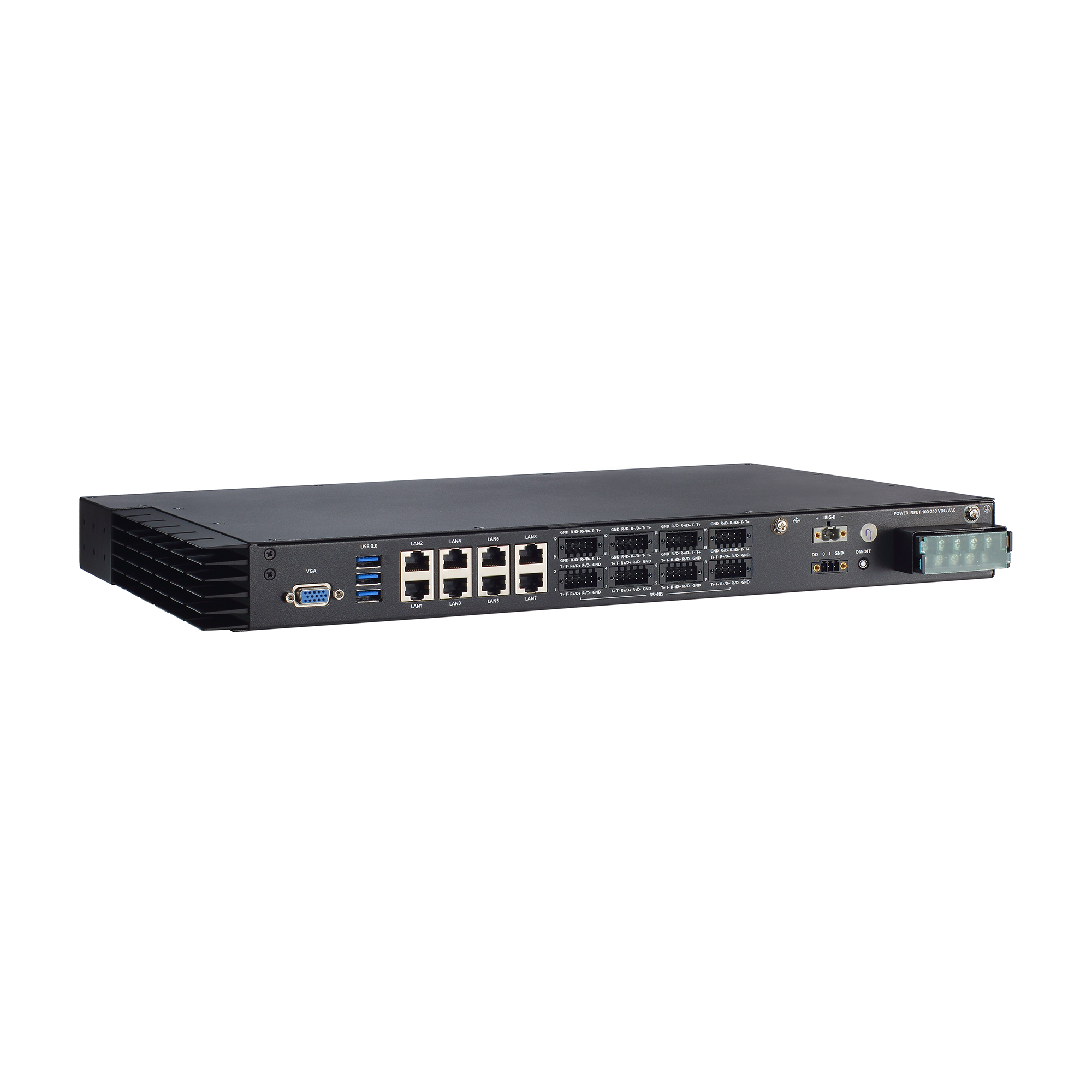

moxa-da-680-series-image-5-(1).jpg | Moxa

機能と特長

  • 変電所オートメーションシステム用のIEC 61850-3、IEEE 1613、およびIEC 60255に準拠
  • 内蔵DDR4メモリソケットは16GBの容量に対応
  • 100～240 VAC/VDC電源入力に対応（シングル電源モデルとデュアル電源モデルを用意）

認証

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

DA-680コンピュータはIntel® Core™ i3プロセッサを搭載しており、8つのギガビットイーサネットポート、1つのVGA ポート、8/16の絶縁型RS-485シリアルポート、5つのUSBポートが備えられています。さらに、1つの2.5” HDD/SSDスロットと1つのmSATAスロットがあり、これにより、エッジデータ取得のために大量のストレージスペースを必要とする産業用システムに対して、ストレージの拡張が可能です。IEC 61850-3、IEEE 1613およびIEC 60255に準拠したDA-680は、電力アプリケーション向けに安定した信頼性の高いシステム運用を提供します。

外観

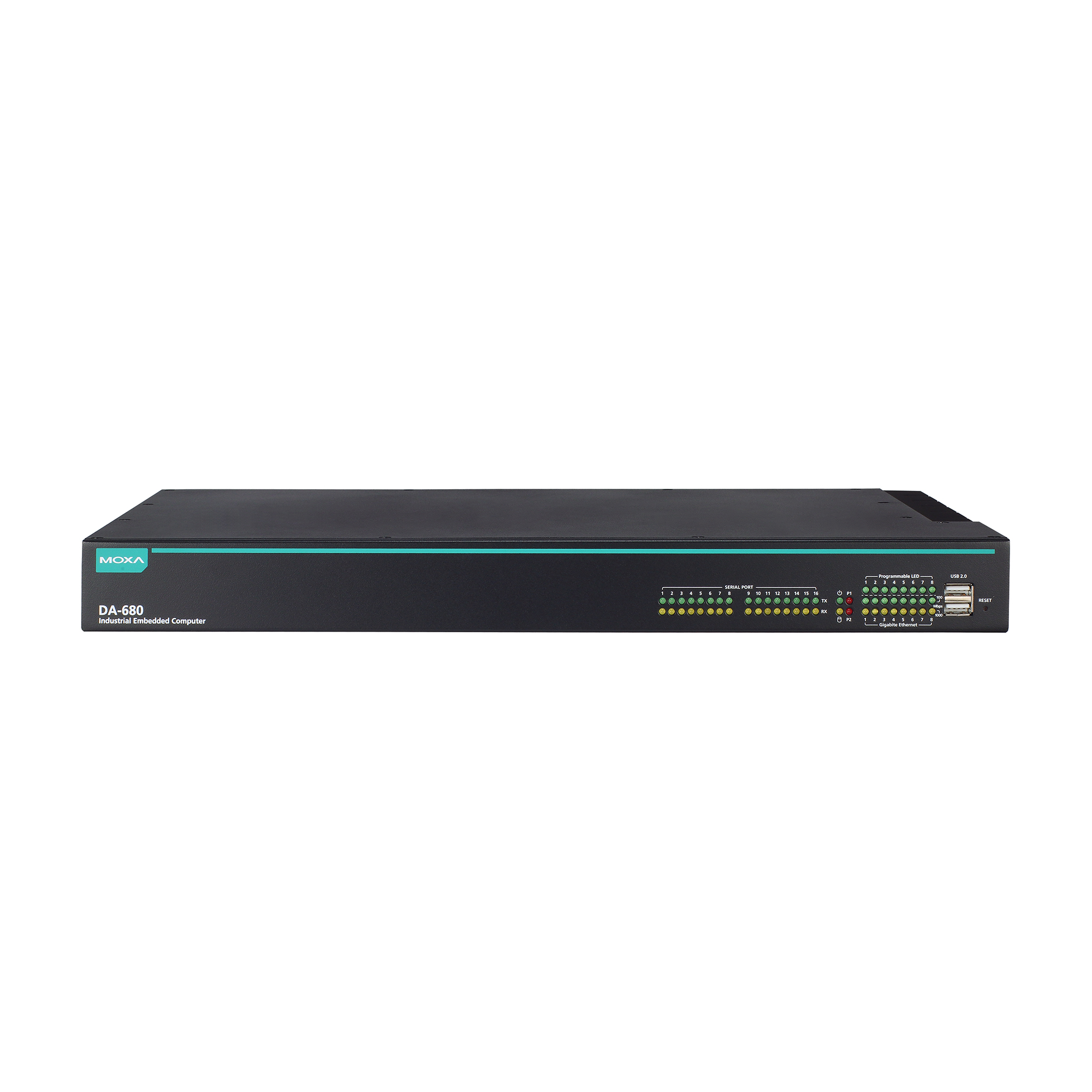

前面図

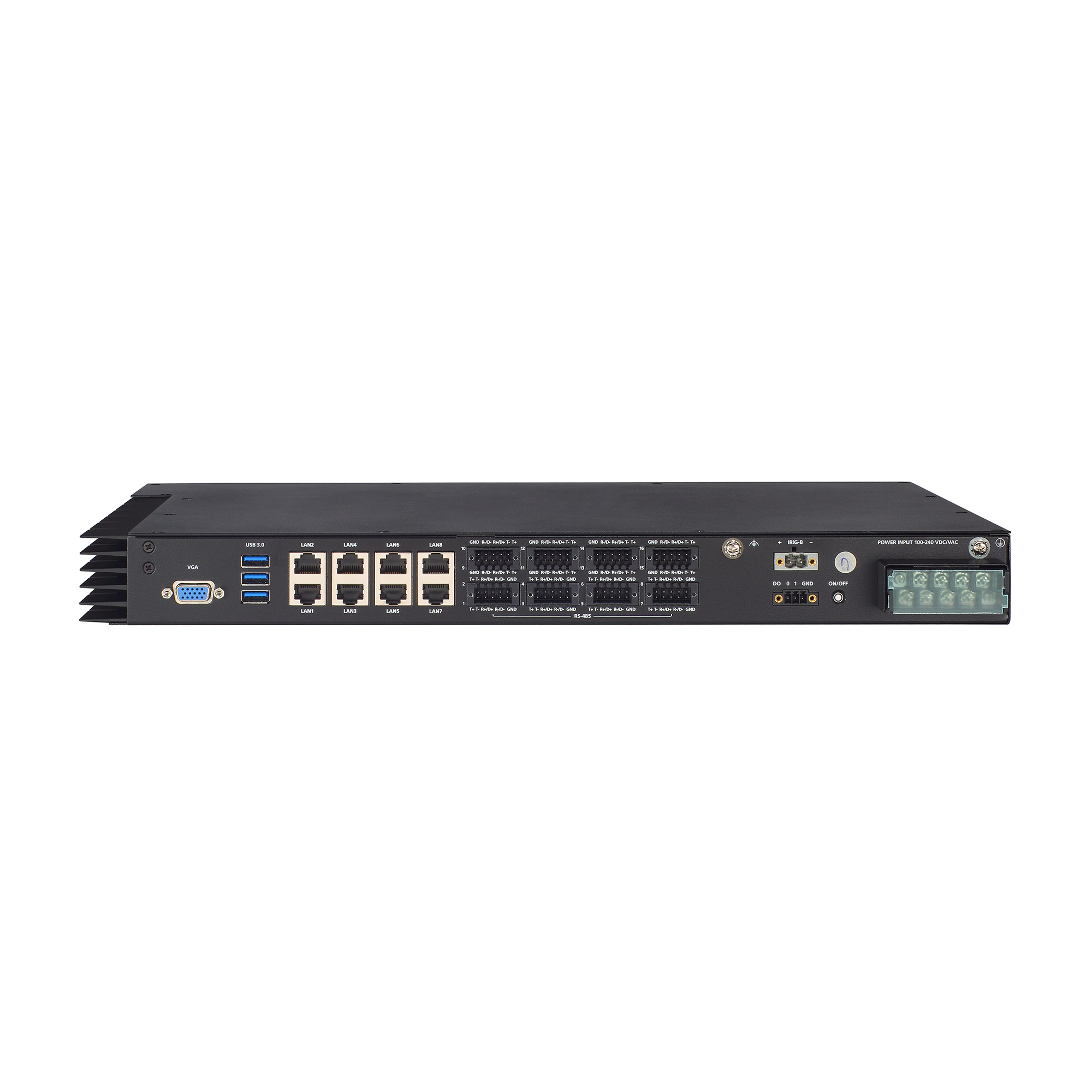

背面図

  • CPU

    Intel® Core™ i3-8145UE Whiskey Lake processor

  • System Memory Slot

    DDR4 (non-ECC) slots x 1

  • DRAM

    16 GB max

  • Graphics Controller

    Intel® UHD Graphics 620

  • Storage Slot

    2.5-inch HDD/SSD slots x 1
    mSATA slots x 1

  • Supported OS

    Windows 10 IoT Ent 2021 LTSC, version 21H2
    Linux Debian 11
    Ubuntu 20.04
    CentOS 7.9

  • USB 2.0

    USB 2.0 hosts x 3, type-A connectors
    2 ports on the front panel, 1 port inside the computer

  • USB 3.0

    USB 3.0 hosts x 3, type-A connectors
    3 ports on the rear panel

  • Video Output

    VGA x 1, DB-15 connector

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 8

  • Time Synchronization

    IRIG-B (terminal block)

  • TPM

    TPM v2.0

  • Serial Ports

    DA-680-I-8-WL3-H/HH: 2-wire RS-485/4-wire RS-485 x 8 (terminal block)
    DA-680-I-16-WL3-H/HH: 2-wire RS-485/4-wire RS-485 x 16 (terminal block)

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    24 VDC nominal, open collector to 30 VDC

  • Isolation

    3k VDC

  • System

    Programmable x 6
    Storage x 1
    Power x 1
    Power Fail x 2
    (Power Fail 1/2)

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    Terminal block

  • Serial Standards

    RS-485 2-wire / 4-wire

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Signal

    Differential

  • Time-code Input

    Based On:
    IRIG standard 200-04
    IEEE 1344

  • Accuracy (Time Synchronization)

    ±1 µs

  • Accuracy (Free Running)

    ±500 ms @ 24 hr

  • Input Current

    100 to 240 VAC, 50/60 Hz, 1.05 A (max)
    100 to 240 VDC, 0.7 A (max)

  • Power Button

    ON/OFF (rear panel)

  • Reset Button

    Reset button (front panel)

  • Housing

    Metal

  • Dimensions (without ears)

    440 x 335.5 x 44 mm (17.32 x 13.21 x 1.73 in)

  • Weight

    4659.5 g (10.27 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -25 to 55°C (-13 to 131°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF: 100 A/m at 50 Hz
    IEC 61000-4-11

  • Power Substation

    IEC 61850-3
    IEEE 1613

  • Protection Relay

    IEC 60255

  • Shock

    IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2

  • Safety

    UL 62368-1
    IEC 62368-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    238,154 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
DA Series Computers (Linux driver and SDK)
10.7 MB 		ソフトウェアパッケージ
SHA-512
v1.2
  • CentOS 7.9
  • Debian 12.x
  • RHEL 9
  • Ubuntu 22.04
 2024年12月26日 2024年12月26日 リリースノート
Software Package for DA-680 Series ((Linux drivers and SDK)
1.2 KB 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2023年2月23日 2023年2月23日 リリースノート
Software Package for DA-680 Series (example code for Windows 10 IoT Enterprise LTSC 2021)
985.3 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月23日 2023年2月23日 リリースノート
Driver for DA-680 Series (Windows 10 IoT Enterprise LTSC 2021 peripherals)
969.2 MB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月23日 2023年2月23日 リリースノート
Utility for DA-680 Series (Windows 10 IoT Enterprise LTSC 2021)
2.5 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月23日 2023年2月23日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for DA-680 series Win10 LTSC 21H2
236.8 KB 		宣言書 英語 v1.0 2024年10月9日 2024年10月9日
Declaration of Conformity (EU/UK) for DA-680 Series
313.6 KB 		宣言書 英語 v1.0 2024年1月15日 2024年1月15日
Manual for DA-680 Series
3.8 MB 		マニュアル 英語 v1.0 2023年12月29日 2023年12月29日
DA-680 シリーズデータシート
5.9 MB 		データシート 日本語 v1.0 2023年8月21日 2023年8月21日
QIG for DA-680 Series
1.3 MB 		QIG (クイックインストールガイド) 英語 v1.1 2023年8月21日 2023年8月21日

利用可能なモデル (4)

画像を表示
比較
moxa-da-680-i-8-wl3-hh-image.jpg | MoxaDA-680-I-8-WL3-HH
比較
moxa-da-680-i-8-wl3-h-image.jpg | MoxaDA-680-I-8-WL3-H
比較
moxa-da-680-i-16-wl3-hh-image.jpg | MoxaDA-680-I-16-WL3-HH
比較
moxa-da-680-i-16-wl3-h-image.jpg | MoxaDA-680-I-16-WL3-H
10/100/1000 Mbps Ports
(RJ45 Connector)		8888
RS-485 2-Wire/4-Wire
(Terminal Block)		881616
CPUIntel® Core™ i3-8145UEIntel® Core™ i3-8145UEIntel® Core™ i3-8145UEIntel® Core™ i3-8145UE
Power Input
100-240 VAC/VDC		DualSingleDualSingle
Operating Temp.-25 to 55°C-25 to 55°C-25 to 55°C-25 to 55°C
