DA-681Cシリーズ

Intel® 第7世代CoreTM CPUを搭載、IEC-61850に準拠、6つのギガビットイーサネットポート、12個の絶縁シリアルポートを備えた1Uラックマウントコンピュータ

moxa-da-681c-series-image-(1).jpg | Moxa
moxa-da-681c-series-image-1-(1).jpg | Moxa
moxa-da-681c-series-image-2-(1).jpg | Moxa
moxa-da-681c-series-image-3-(1).jpg | Moxa
moxa-da-681c-series-image-4-(1).jpg | Moxa
moxa-da-681c-series-image-5-(1).jpg | Moxa

機能と特長

  • 変電所オートメーションシステム用のIEC 61850-3、IEEE 1613、およびIEC 60255に準拠
  • 鉄道沿道アプリケーション用のEN 50121-4に準拠
  • 第7世代Intel® Core™ プロセッサ
  • DDR4メモリスロット（最大容量32 GB）
  • 冗長電源（100～240 VAC/VDC）

認証

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

DA-681Cコンピュータは、Intel® Celeron® またはIntel® Core™ i3 CPUを搭載しており、デュアルディスプレイポート（2 x HDMI）、5つのUSBポート、6つのギガビットLANポート、2つの3-in-1 RS-232/422/485シリアルポート、10のRS-485シリアルポート、6つのデジタル入力ポート、および2つのデジタル出力ポートを備えています。さらに、1つの2.5” HDD/SSDスロットと1つのmSATAスロットがあり、これにより、エッジデータ取得のために大量のストレージスペースを必要とする産業用システムに対して、ストレージの拡張が可能です。

IEC 61850-3とIEEE 1613に準拠することにより、DA-681Cは電力システムにおいて安定した信頼性の高いシステム運用を実現します。EN 50121-4に準拠することにより、駅のSCADAシステム、沿線防災、牽引動力、信号・安全システムなどの鉄道システムにおいても、安定性と信頼性の高いシステム運用を提供します。これにより、スマート鉄道環境の統合的な管理を可能にします。



外観

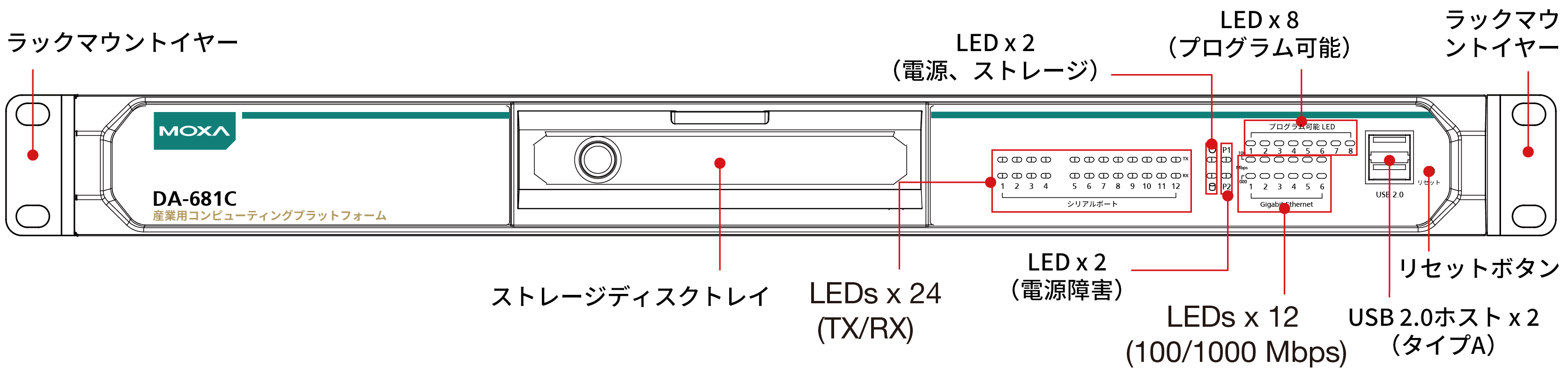

前面図

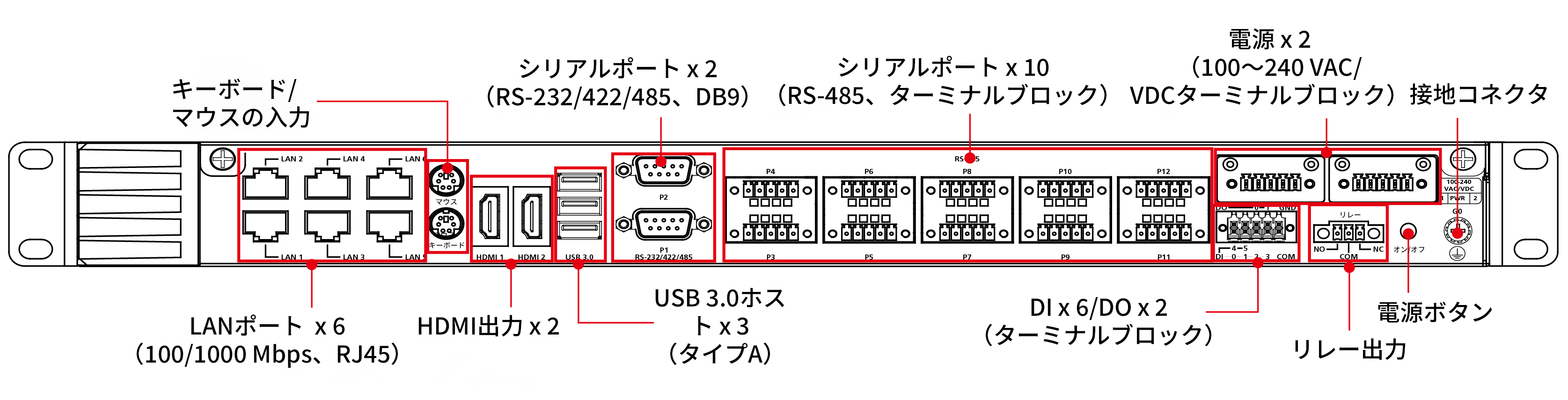

背面図



  • CPU

    Intel® Core™ i3-7100U Processor (2M Cache, 2.4 GHz)
    Intel® Celeron® 3965U Processor (2M Cache, 2.2 GHz)

  • System Memory Slot

    SODIMM DDR4 slot x 2

  • DRAM

    32 GB max. capacity (SODIMM x 2, each supporting 2400 MHz and 16 GB maximum per module)

  • Graphics Controller

    Intel® HD Graphics 630

  • Storage Slot

    2.5-inch HDD/SSD slots x 1
    mSATA slots x 1

  • Supported OS

    Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
    Linux Debian 9
    Note: OS available by CTOS

  • USB 2.0

    USB 2.0 hosts x 3, type-A connectors
    2 ports on the front panel, 1 port inside the computer

  • USB 3.0

    USB 3.0 hosts x 3, type-A connectors
    3 ports on the rear panel

  • Video Output

    HDMI x 2, HDMI connector (type A)

  • Serial Ports

    RS-232/422/485 ports x 2, software selectable (DB9 male)
    RS-485 ports x 10, software selectable (terminal block)

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 6

  • Secure Boot

    UEFI

  • TPM

    TPM v2.0

  • Connector

    Screw-fastened Euroblock terminal

  • I/O Mode

    DI

  • Isolation

    3k VDC

  • Sensor Type

    Dry contact
    Wet contact (NPN)

  • Dry Contact

    Logic 0: Close to GND
    Logic 1: Open

  • Wet Contact (COM to DI)

    Logic 0: 10 to 30 VDC
    Logic 1: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    0 to 30 VDC

  • Isolation

    3k VDC

  • System

    Programmable x 8
    Storage x 1
    Power x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    Terminal block

  • ESD

    8 kV (level 4)

  • Isolation

    2 kV

  • Serial Standards

    RS-232/422/485

  • Surge

    2 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    100 to 240 VAC, 50/60 Hz, 1.6 A (max)
    100 to 240 VDC, 0.8 A (max)

  • Power Button

    Reset button (front panel)
    ON/OFF (rear panel)

  • Housing

    Metal

  • Dimensions (without ears)

    440 x 316 x 44 mm (17.32 x 12.44 x 1.73 in)

  • Weight

    9,000 g (21.82 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8: 20 A/m
    IEC 61000-4-11

  • Power Substation

    IEC 61850-3
    IEEE 1613

  • Protection Relay

    IEC 60255

  • Shock

    IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2

  • Safety

    UL 62368-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    285,419 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Windows version)
300.8 MB 		ソフトウェアパッケージ
SHA-512
v1.4.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年9月20日 2024年9月20日 リリースノート
Software Package for MXview One Series (Linux version)
404.8 MB 		ソフトウェアパッケージ
SHA-512
v1.4.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年9月20日 2024年9月20日 リリースノート
MMS Service Software Package
1.4 MB 		ソフトウェアパッケージ
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2021
 2023年1月11日 2023年1月11日 リリースノート
x86 Computers (Linux drivers and SDK)
802.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 リリースノート
Software Package for DA-681C Series (example code for Windows 10 IoT Enterprise LTSC 2021)
18.0 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年7月28日 2022年7月28日 リリースノート
Utility for DA-681C Series (Windows 10 IoT Enterprise LTSC 2021)
2.9 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年7月28日 2022年7月28日 リリースノート
Driver for DA-681C Series (peripherals for Windows 10 IoT Enterprise LTSC 2021)
1.6 GB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年6月14日 2022年6月14日 リリースノート
MXview v3.2.6 Software
417.7 MB 		ソフトウェアパッケージ
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年1月7日 2022年1月7日 リリースノート
Firmware for DA-681C Series (Linux)
473.8 MB 		ファームウェア
SHA-512
v1.1
  • Debian 9.x
 2021年9月8日 2021年9月8日 リリースノート
Proactive Monitoring Software Package
68.4 MB 		ソフトウェアパッケージ
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
 2021年7月28日 2021年7月28日 リリースノート
MXview v3.2.4 Software
389.2 MB 		ソフトウェアパッケージ
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2021年7月16日 2021年7月16日 リリースノート
Driver for DA-681C Series (Linux)
436.9 KB 		ドライバー
SHA-512
v1.0
  • Debian 9.x
 2019年10月17日 2019年10月17日 リリースノート
Software Package for DA-681C Series (example code for Windows 10 IoT Enterprise LTSC 2019)
16.9 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2019年9月16日 2019年9月16日 リリースノート
Driver for DA-681C Series (peripherals for Windows 10 IoT Enterprise LTSC 2019)
695.6 MB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2019年9月16日 2019年9月16日 リリースノート
Utility for DA-681C Series (Windows 10 IoT Enterprise LTSC 2019)
1.3 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2019年9月2日 2019年9月2日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for DA-681C series Win 10 LTSC 21H2
216.7 KB 		宣言書 英語 v1.0 2024年10月9日 2024年10月9日
FOSS Statement for DA-681C series Win 10 LTSC 1809
216.7 KB 		宣言書 英語 v1.0 2024年10月9日 2024年10月9日
Declaration of Conformity for DA-681C Series
308.4 KB 		宣言書 英語 v1.0 2023年12月22日 2023年12月22日
QIG for DA-681C Series
504.2 KB 		QIG (クイックインストールガイド) 英語 v1.2 2023年7月31日 2023年7月31日
DA-681C シリーズデータシート
3.7 MB 		データシート 日本語 v1.7 2023年6月20日 2023年6月20日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		マニュアル 英語 v1.2 2023年1月20日 2023年1月20日
Manual for Proactive Monitoring Software
3.9 MB 		マニュアル 英語 v2.0 2021年6月9日 2021年6月9日
Manual for DA-681C Series (Windows)
7.0 MB 		マニュアル 英語 v1.0 2020年2月11日 2020年2月11日
Manual for DA-681C Series (Linux)
2.4 MB 		マニュアル 英語 v1.0 2020年2月11日 2020年2月11日
Manual for DA-681C Series (hardware)
6.2 MB 		マニュアル 英語 v1.0 2019年12月4日 2019年12月4日
2D CAD for DA-681C Series (DA-681C)
579.0 KB 		2D CAD 英語 2019年11月27日 2019年11月27日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (3)

画像を表示
比較
moxa-da-681c-kl1-hh-t-image.jpg | MoxaDA-681C-KL1-HH-T
比較
moxa-da-681c-kl3-hh-t-image.jpg | MoxaDA-681C-KL3-HH-T
比較
moxa-da-681c-kl1-h-t-image.jpg | MoxaDA-681C-KL1-H-T
CPUIntel® Celeron® 3965UIntel® Core™ i3-7100UIntel® Celeron® 3965U
Power Input
100-240 VAC/VDC		DualDualSingle
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C
