DA-682Cシリーズ

Intel®第7世代Core™ CPUを搭載、IEC-61850に準拠、2つの拡張スロットを備えた2Uラックマウントコンピュータ

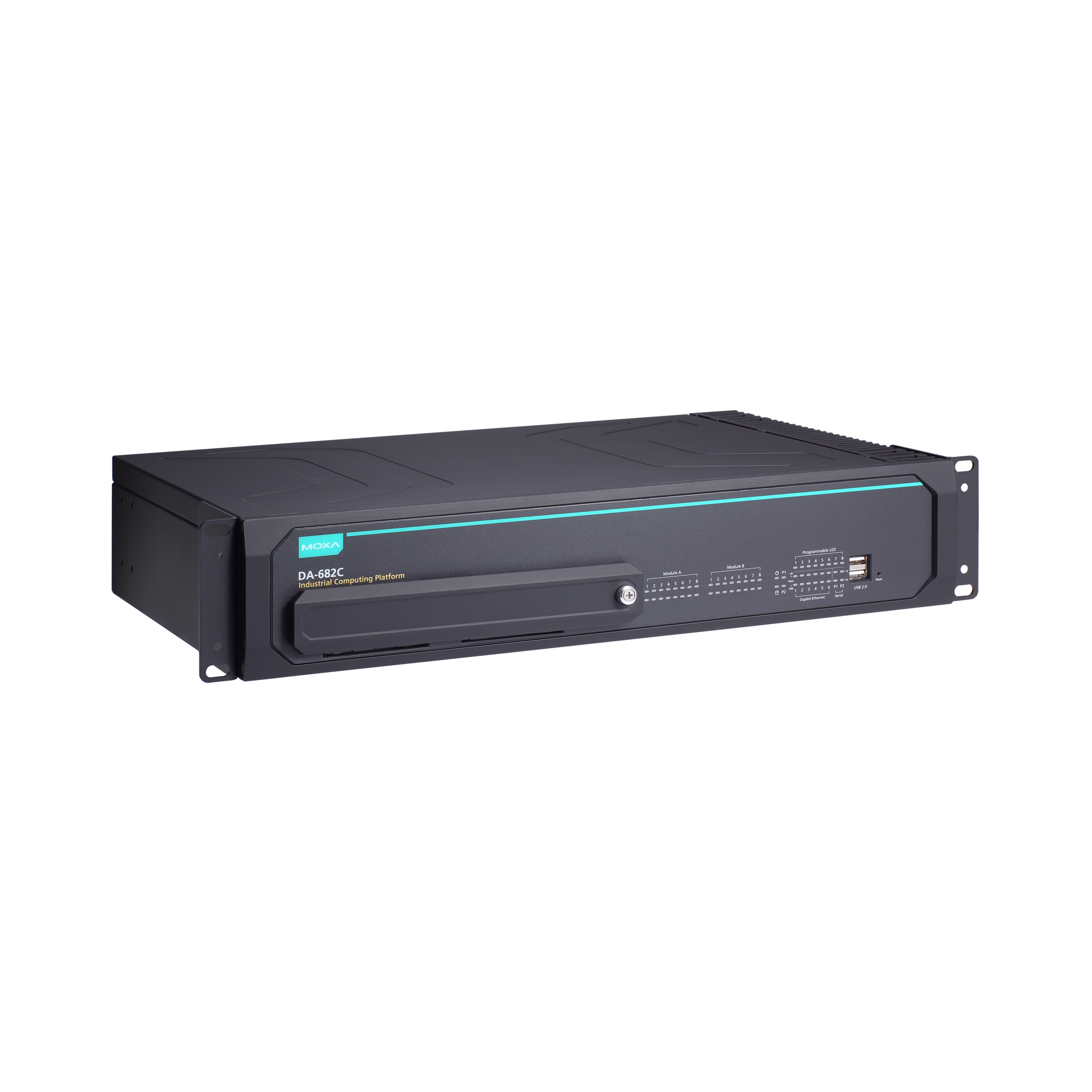

moxa-da-682c-series-image-(1).jpg | Moxa

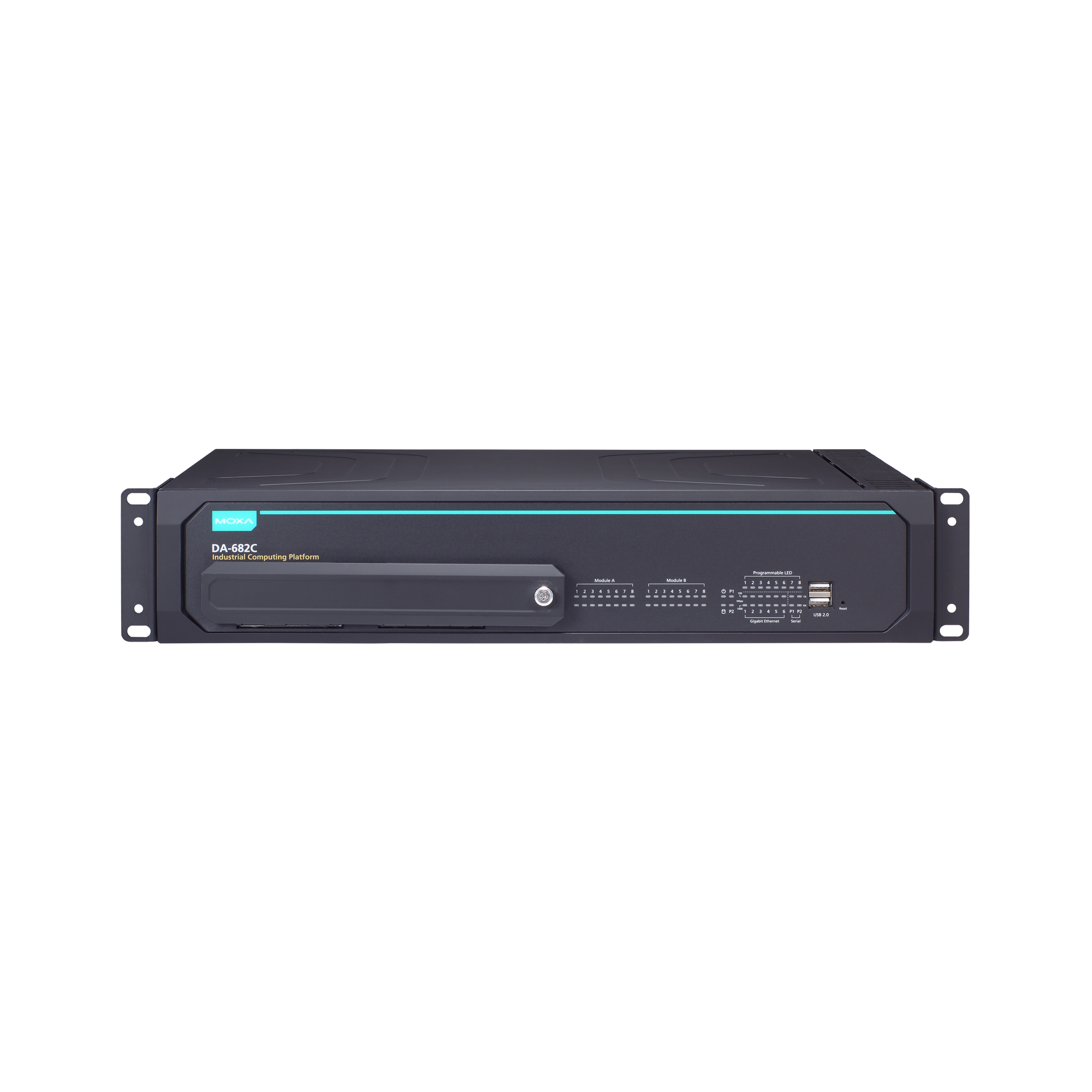

moxa-da-682c-series-image-1-(1).jpg | Moxa

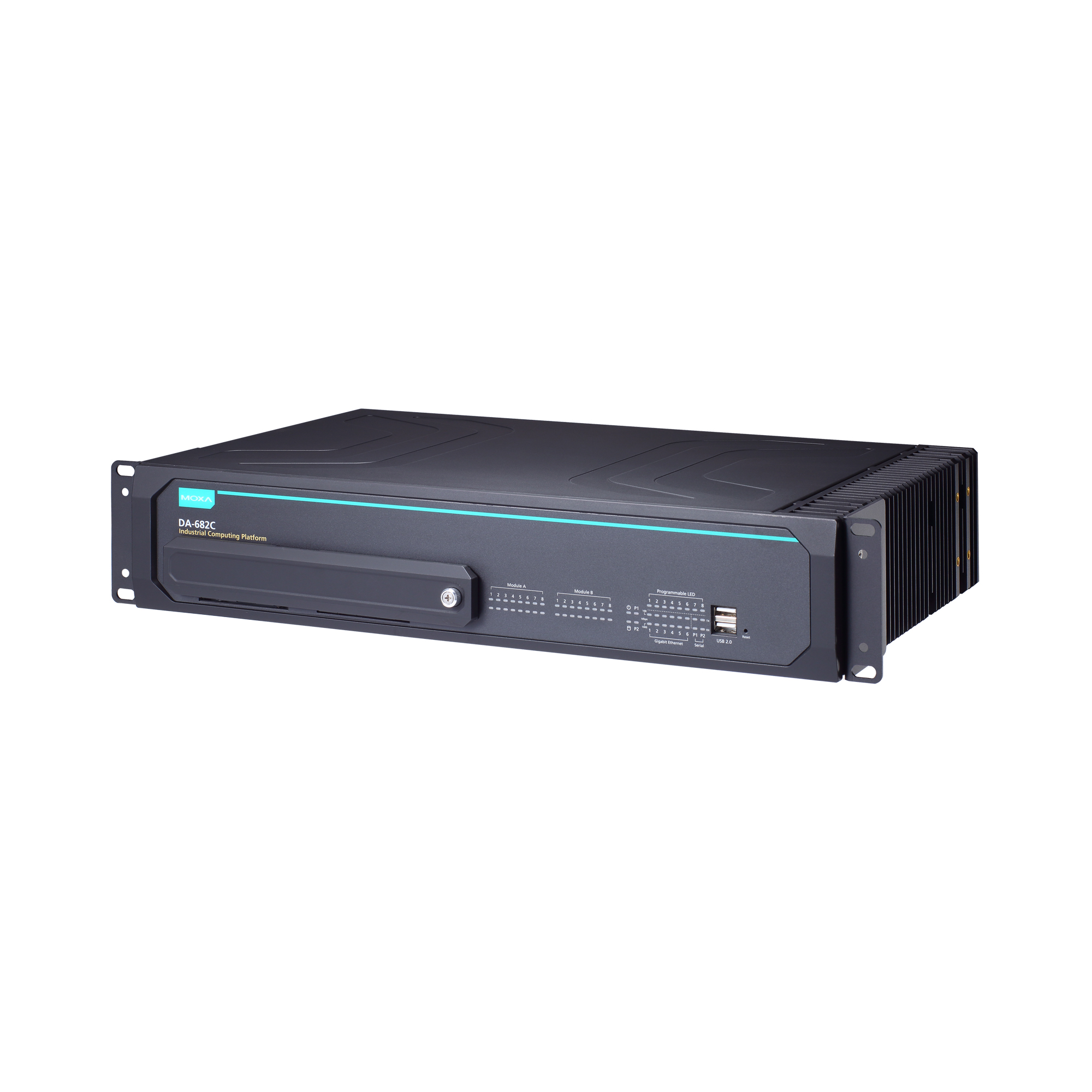

moxa-da-682c-series-image-2-(1).jpg | Moxa

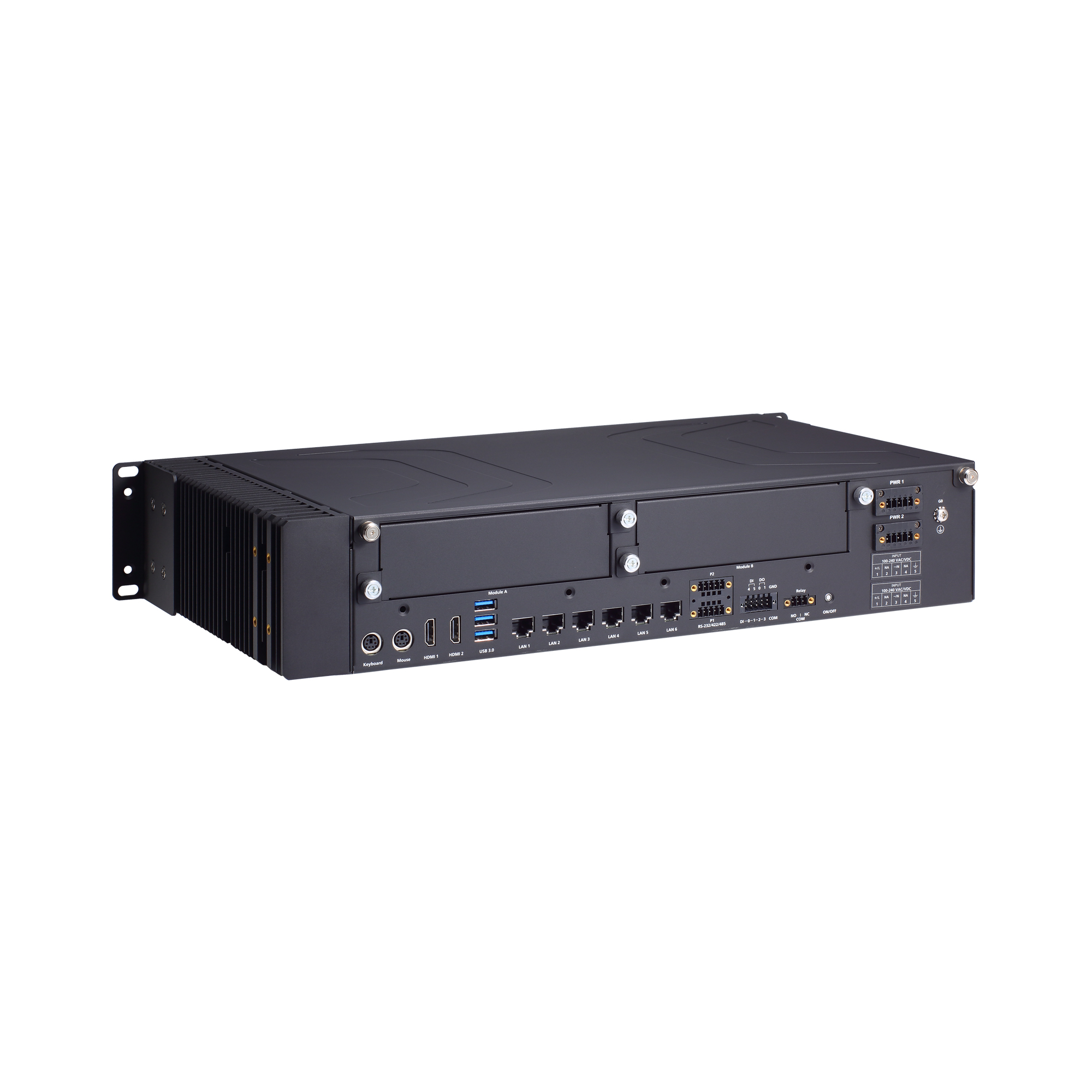

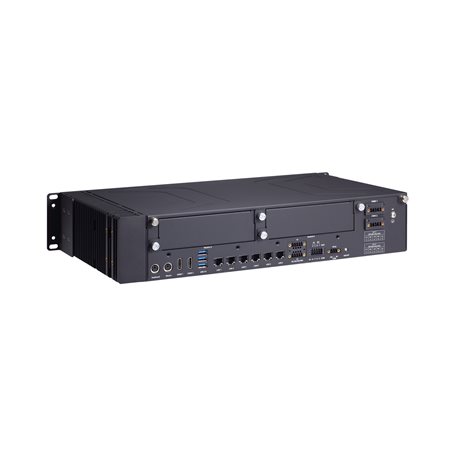

moxa-da-682c-series-image-3-(1).jpg | Moxa

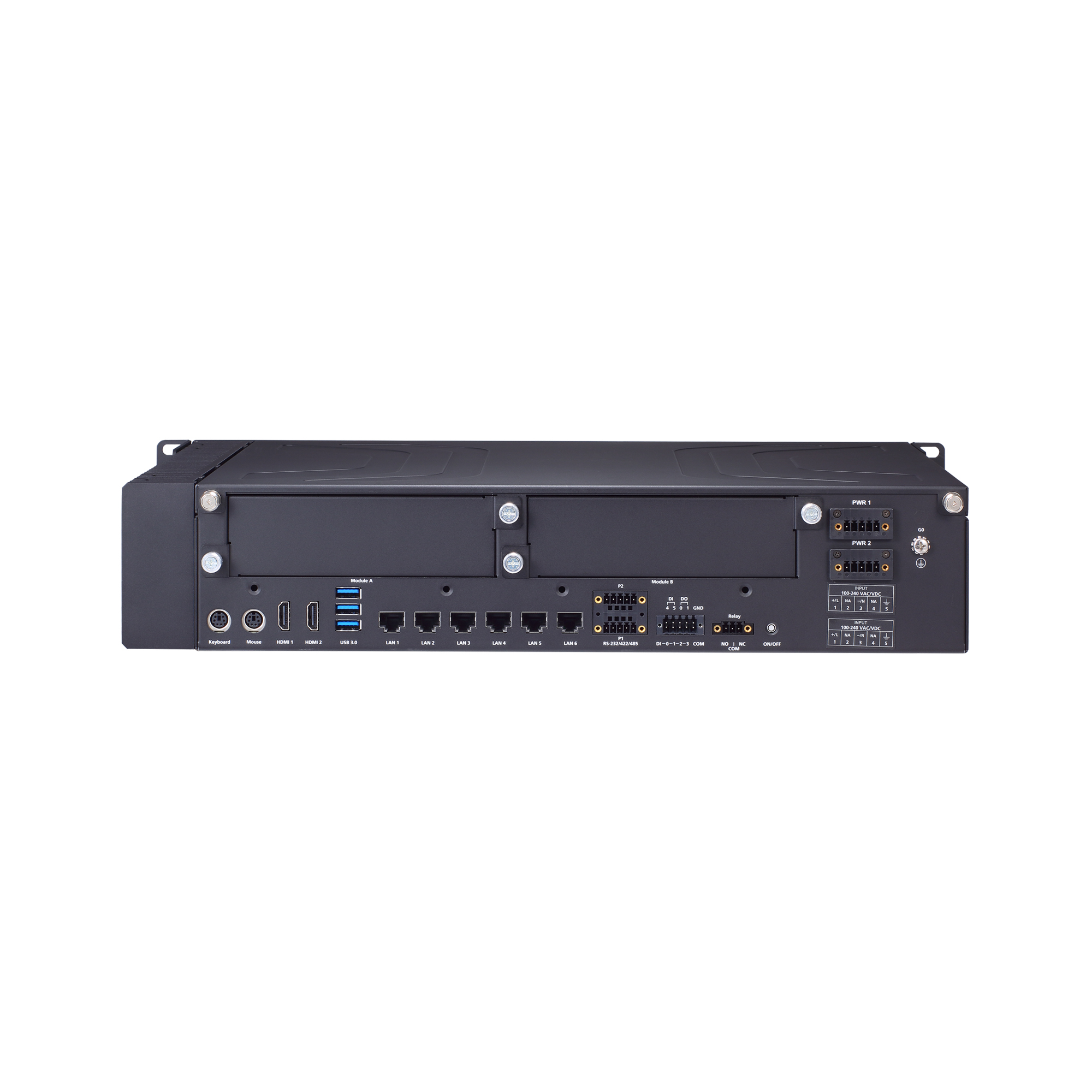

moxa-da-682c-series-image-4-(1).jpg | Moxa

moxa-da-682c-series-image-5-(1).jpg | Moxa

機能と特長

変電所オートメーションシステム用のIEC 61850-3、IEEE 1613、およびIEC60255に準拠
第7世代Intel® Core™ プロセッサ
DDR4メモリスロット（最大容量32 GB）
ホットスワップ可能2.5インチHDDまたはSSDストレージ拡張トレイx 2
鉄道沿道アプリケーション用のEN 50121-4に準拠
冗長電源（100～240 VAC/VDC）

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

DA-682Cコンピュータは、Intel® Celeron® またはIntel® Core™ i3、i5、またはi7 CPUを中心に構築されており、デュアルディスプレイポート（2 x HDMI）、6つのUSBポート、6つのギガビットLANポート、2つの3-in-1 RS-232/422/485シリアルポート、6つのデジタル入力ポート、および2つのデジタル出力ポートが付属しています。DA-682Cは、Intel® RST RAID 0/1機能をサポートする2つのホットスワップ対応2.5インチHDD/SSDスロットを備えています。

柔軟なシステム統合と拡張のための2つの独立したスロットを備えたモジュール設計により、付加価値と利便性が提供されます。ユーザーには、8ポートRS232/422/485モジュールや4ポート10/100/1000 Mbps LANモジュールなど、さまざまな通信モジュールを追加するオプションが用意されています。

IEC 61850-3およびIEEE 1613に準拠したDA-682Cは、電力アプリケーション向けに安定した信頼性の高いシステム動作を確実に提供します。また、これはスマート変電所の電気リレーの保護を対象とするIEC 60255規格に準拠しています。IEC 60255はリレーや保護装置の検査向けに最も広く採用されている規格の1つです。DA-682Cは同規格に対応しているため、堅牢な変電所オートメーションシステムの一部としてIEDとともに信頼性の高いシームレスな動作を確実に提供します。

EN 50121-4準拠により、DA-682Cはスマート鉄道の統合的なセットアップを提供するために、ステーションSCADAシステム、沿道防災、トラクションパワー、信号および安全システムなどの鉄道沿道アプリケーションにおいて安定した信頼性の高いシステム動作を実現することができます。筐体は標準の2U、19インチ幅のラックマウント可能な頑丈なエンクロージャです。この堅牢なラックマウント設計により、産業環境アプリケーションに必要な強化された保護が提供されます。

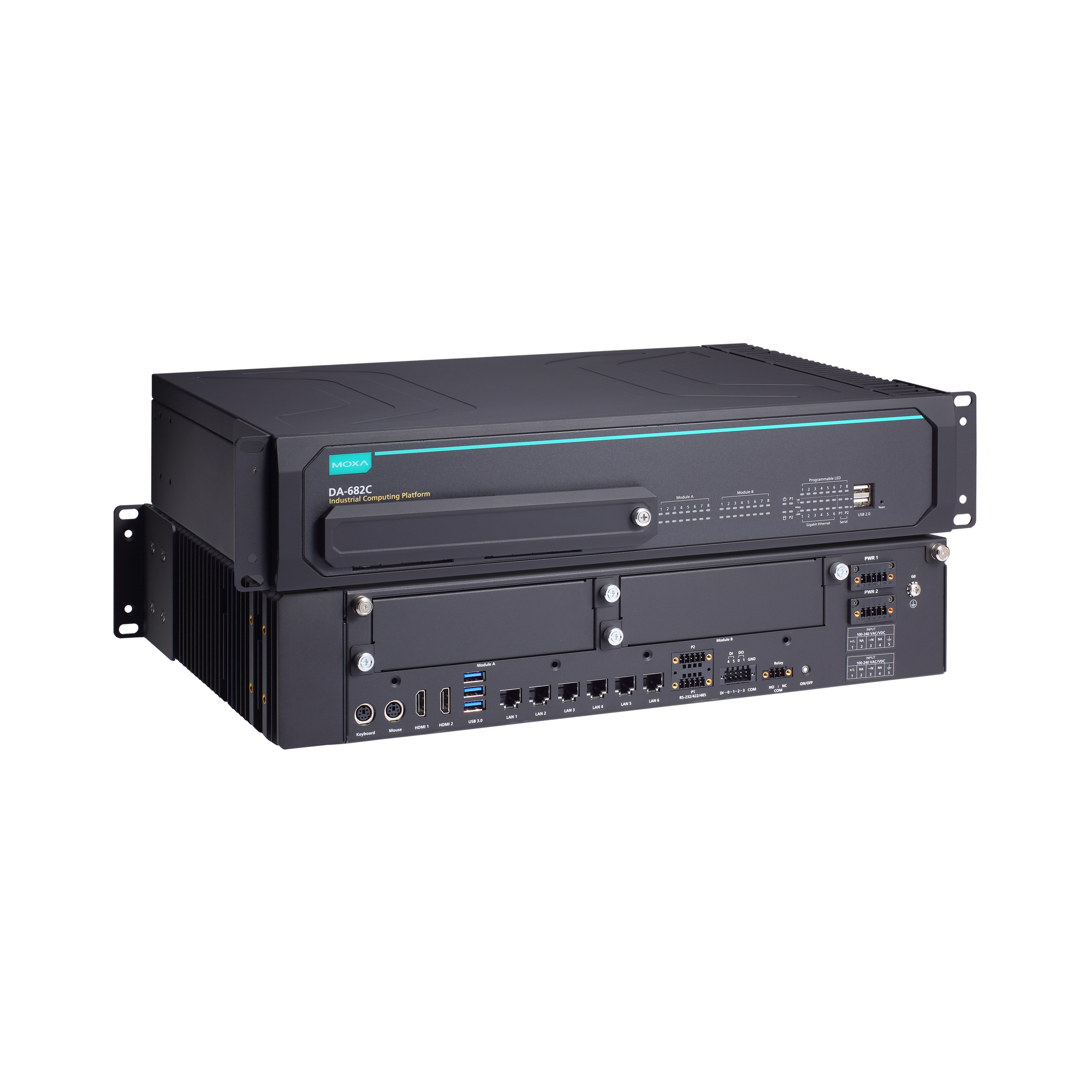

外観

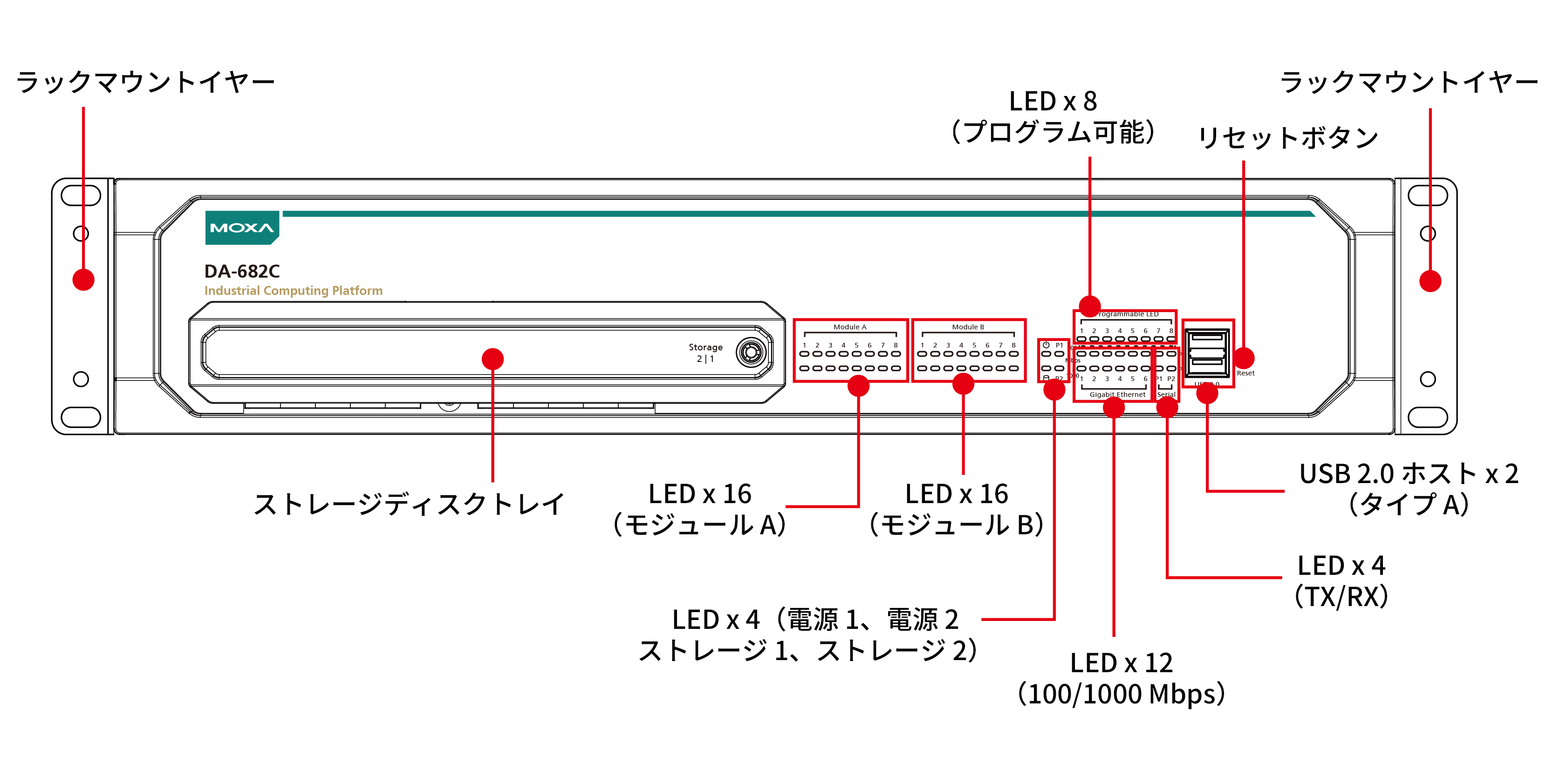

前面図

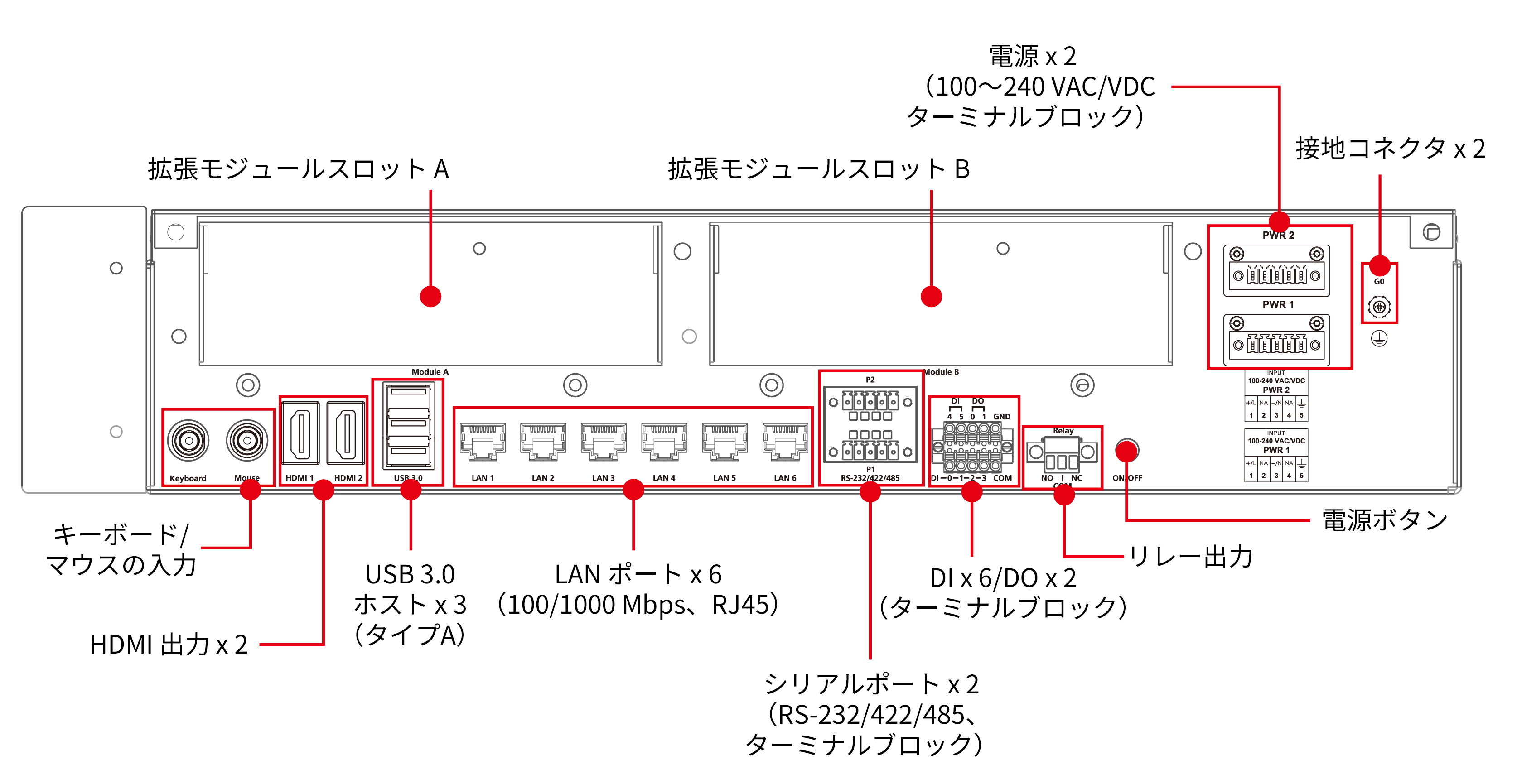

背面図

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

CPU

Intel® Core™ i7-7600U Processor (4M Cache, 2.8 GHz)
Intel® Core™ i5-7300U Processor (3M Cache, 2.6 GHz)
Intel® Core™ i3-7100U Processor (3M Cache, 2.4 GHz)
Intel® Celeron® 3965U Processor (2M Cache, 2.2 GHz)
System Memory Slot

SODIMM DDR4 slot x 2
DRAM

32 GB max. capacity (SODIMM x 2, each supporting 2133 MHz and 16 GB maximum per module)
Graphics Controller

Intel® HD Graphics 630
Storage Slot

2.5-inch HDD/SSD slots x 2
Supported OS

Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
Linux Debian 9
Note: OS available by CTOS

Video Output

HDMI x 2, HDMI connector (type A)
USB 2.0

USB 2.0 hosts x 3, type-A connectors
2 ports on the front panel, 1 port inside the computer
USB 3.0

USB 3.0 hosts x 3, type-A connectors
3 ports on the rear panel
Ethernet Ports

Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 6
Serial Ports

RS-232/422/485 ports x 2, software-selectable (terminal block)

System

Power x 1
Storage x 1
Programmable x 8
Serial

2 per port (Tx, Rx)
LAN

2 per port (10/100/1000 Mbps)

Baudrate

300 bps to 115.2 kbps
ESD

8 kV (level 4)
Isolation

2 kV
Serial Standards

RS-232/422/485
Surge

2 kV
Connector

Terminal block

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Power Button

Reset button (front panel)
ON/OFF (rear panel)
Power Consumption

900 mA @ 100-240 VAC
900 mA @ 100-240 VDC

Housing

Metal
Dimensions (without ears)

440 x 282 x 88 mm (17.32 x 11.08 x 3.46 in)
Weight

9,900 g (21.82 lb)
Installation

19-inch rack mounting

Operating Temperature

-40 to 70°C (-40 to 158°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8: 300 A/m
IEC 61000-4-11
Power Substation

IEC 61850-3, IEEE 1613
Shock

IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2
Safety

UL 60950-1, UL 62368-1, EN 62368-1
Protection Relay

IEC 60255

Green Product

RoHS, CRoHS, WEEE

Time

365,750 hrs
Standards

Telcordia SR332

Warranty Period

3 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Windows version) 240.7 MB	ソフトウェアパッケージ	C9CA47BD9F8DF8572A4BE0057160CE238783FAA7E17FEFF184E3D5FF4092BD47C152C69E8A8F611E0A5EE3DF4A4F319AEAA70E2F1539DC467FAAECE541E52226 SHA-512	v1.6.1	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年9月5日 2025年9月5日リリースノート
Software Package for MXview One Series (Linux version) 554.4 MB	ソフトウェアパッケージ	D87455B0269026E60219AF682DDF8AB130474AF29FB83160381C5FB4E6F2D9725CA6129EE057C16ADDAD9C6D343F6B403AAC4D18D9528FAD22A7DA60D6044392 SHA-512	v1.6.1	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年9月5日 2025年9月5日リリースノート
DA Series Computers (Linux driver and SDK) 10.7 MB	ソフトウェアパッケージ	60C9F9F2535BA54FA6FDA3098114A6D5C1459DB3E7364290E8D4513D9C249F8A20103E94586D56C55C031E2F868631CE232E214119B551625C8DB8A84189EC1D SHA-512	v1.2	CentOS 7.9 Debian 12.x RHEL 9 Ubuntu 22.04	2024年12月26日 2024年12月26日リリースノート
Driver for DA-682C Series (Windows 10 IoT Enterprise LTSC 2019 peripherals) 1.4 GB	ドライバー	697D9C564DB680D0A66D8D258FDCDCC5EF629A59329046966339611AE88A1F2E9218C80BF2858797314524C77B03A6F1663AC2F56F175A78A4F1094B3A9B6490 SHA-512	v1.1	Windows 10 IoT Enterprise LTSC 2019	2024年7月18日 2024年7月18日リリースノート
Driver for DA-682C Series (Windows 10 IoT Enterprise LTSC 2021 peripherals) 2.0 GB	ドライバー	9690DEAD885C46B82E3F332EEFEFCF2C5EA26099D4CA4B0BD89F02DFBEB6D472D79D3917C927B4A322F8D3FC6C31BB1B296330E2A906747A02E0DE5ED3375EA8 SHA-512	v1.1	Windows 10 IoT Enterprise LTSC 2021	2024年7月18日 2024年7月18日リリースノート
Utility for DA-682C Series (Windows 10 IoT Enterprise LTSC 2019) 3.3 MB	ユーティリティ	CA9E3EB7138109B2C29D821DD5D668CC8D53E68754B6321782C90302734BDC2A177E320A5A8334042449564FDEF587982EEFCD253C7EE652F781ABE11F4F28BE SHA-512	v1.1	Windows 10 IoT Enterprise LTSC 2019	2024年7月18日 2024年7月18日リリースノート
Utility for DA-682C Series (Windows 10 IoT Enterprise LTSC 2021) 3.3 MB	ユーティリティ	E5216099552ED60E4D3088680D0CEF8A4F01002F924F304E66762B7B9B6F50854D0C99DFB14FE81A736981FA6B9689FADF4E0DBC3CE46D79687D68898620216C SHA-512	v1.1	Windows 10 IoT Enterprise LTSC 2021	2024年7月18日 2024年7月18日リリースノート
Software Package for DA-682C Series (Windows 10 IoT Enterprise LTSC 2019 example code) 18.2 MB	ソフトウェアパッケージ	8CE9D91B6252DAB3366C2F55A944BF2B61BDE06BF093489A4A35A9405E09835C34184E1BB3037E84458056C889968E7D8B68AD6ECD89042F7D3AEDFCB7C82CB6 SHA-512	v2.0	Windows 10 IoT Enterprise LTSC 2019	2024年7月18日 2024年7月18日リリースノート
Software Package for DA-682C Series (Windows 10 IoT Enterprise LTSC 2021 example code) 18.2 MB	ソフトウェアパッケージ	8CE9D91B6252DAB3366C2F55A944BF2B61BDE06BF093489A4A35A9405E09835C34184E1BB3037E84458056C889968E7D8B68AD6ECD89042F7D3AEDFCB7C82CB6 SHA-512	v2.0	Windows 10 IoT Enterprise LTSC 2021	2024年7月18日 2024年7月18日リリースノート
Utility for DA-682C Series (Windows 10 IoT Enterprise LTSC 2021 for DN-PRP-HSR-I210 module) 2.3 MB	ユーティリティ	C53B0C3EC737EADDDD57BA2E131A2DC48BBDA49A3722D9C8910B4097B94A8C12AC87EF56D181F47369FE33D95237C703E13929CAE2F1CA5230D8F7D687207B57 SHA-512	v1.5	Windows 10 IoT Enterprise LTSC 2021	2023年2月16日 2023年2月16日リリースノート
MMS Service Software Package 1.4 MB	ソフトウェアパッケージ	FC097C906FED23E5B50D0E5587950E6387530AE8EC3212D7C6C8821D43B0A95BB2B470275259A5D3D2D29C087CF6F4993E16011238D1262ECA7469E59735CC3E SHA-512	v1.2	Windows 10 IoT Enterprise LTSC 2021	2023年1月11日 2023年1月11日リリースノート
x86 Computers (Linux drivers and SDK) 802.0 bytes	ソフトウェアパッケージ	B047FD18E30735783C0FDCF7559CA5735757323DE8412E4352523FAB57E3609C0DE5C5424F3037A6DC2ACE983A7C325B9DA866F83DCA639B0E051EE65EB471D4 SHA-512	v1.1	CentOS 7.9 Debian 11.x Ubuntu 20.04	2022年11月28日 2022年11月28日リリースノート
MXview v3.2.6 Software 417.7 MB	ソフトウェアパッケージ	7E61FAFA8181CE8957BBCE72D493B6100F36BEC4E3CCC531FD9F99C3DA32D5BEAC49703369B1E80B196B1A925E183E4B9DB53E8E5C6FE5E2A96C0FA0846F884F SHA-512	v3.2.6	Windows 10 Windows 7 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2022年1月7日 2022年1月7日リリースノート
Firmware for DA-682C Series (Linux) 473.8 MB	ファームウェア	52B3CF08AF15C56FC0F04CCACA0A1A8EB3B46CB65B934674D232C6C78DFF8B82BFC9F48E1A31CCE4A86114F5A27405E4832E505FA68CAFF7B818E64E402D82C7 SHA-512	v1.2	Debian 9.x	2021年9月8日 2021年9月8日リリースノート
Proactive Monitoring Software Package 68.4 MB	ソフトウェアパッケージ	2C248E119E42C3BF453D51FF47CF45171EA0296EFF3F1DE308B654A94F81A96E00274D65B614D3CEDA3C229D79E7AF2CFD133F8603FD9CA28F92ACC37B2F0701 SHA-512	v2.2	Windows 10 IoT Enterprise LTSC 2019	2021年7月28日 2021年7月28日リリースノート
MXview v3.2.4 Software 389.2 MB	ソフトウェアパッケージ	1D2FAB15637DBEB5A3E2FF8A732571A1CB57CB00AA20B0C624752620445C83747CCABF0C975BD1472F4339645B7D02177A0B62D66B409158C7FFD9FAA35A2A5D SHA-512	v3.2.4	Windows 10 Windows 7 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2021年7月16日 2021年7月16日リリースノート
Driver for DA-682C Series (DN-PRP-HSR-I210) 132.5 MB	ドライバー	BD17BFA3D2BB816D8D8D15E73ED120313EC12DF3115BB9B125778AA43AE6CFD7541346896D733E36B076F431450F7EA3C3682D811973947A064D1F45484ABC6F SHA-512	v1.0	Windows 10	2020年9月30日 2020年9月30日リリースノート
Firmware for DA-682C Series (Linux) 469.0 MB	ファームウェア	D94409F8FAA2ED01048D9EC3F04647670B13EED4DA411571EAE39219CB03FB4E1EFF3903A05BB1540628737DA77B5C70BB064094000A4F8668EA174E78D10C9D SHA-512	v1.1	Debian 9.x	2020年9月15日 2020年9月15日リリースノート
Software Package for DA-682C Series (Linux source code) 1.8 MB	ソフトウェアパッケージ	47D0A769F05D036C6838C602AA1AC09280BDB4E9BDA6A314E41E7EB296F4C65B09537085D0BB8D9E0396E3BC652050330F2BCB42C07266AF6659837EEA9D8A66 SHA-512	v1.1	Debian 9.x	2020年3月24日 2020年3月24日リリースノート
Utility for DA-682C Series (Serial Interface and IO Controller) 1.3 MB	ユーティリティ	D31561260246BCBA1B721F488CDBC352D5503028677ADF890958BA7C55136ED475F638A7B3C26B08EE8FA269F3E700010F0419906F4FA86DA0E78C5E46D37F95 SHA-512	v1.0	Windows 10	2020年3月18日 2020年3月18日リリースノート
Driver for DA-682C Series (Linux) 2.8 MB	ドライバー	C745A1C690DA261254B242D58CECCDFCC8912F573893156AE38BD1950186E010A953A81555A123750202220A13B97AFC4C8D26BD812931E7FD4540C3410737F4 SHA-512	v1.0	Debian 9.x	2019年10月17日 2019年10月17日リリースノート
Driver for DA-682C Series (DN-LN04 module) 527.1 KB	ドライバー	527F898D998E41789E6CD9C02DDD1F3514AB0E7054D69B25162E4D30B8F746F80991A684B06F444BC2CCDC323FCC2BB0CF22B2D640721BDCF18E5136A0017273 SHA-512	v1.0	Windows 10	2019年9月1日 2019年9月1日リリースノート
Driver for DA-682C Series (DN-SP08 module) 2.5 MB	ドライバー	569E5E5C50989CD00715640D9221CE7EB3987E5C2864C3CC12850D1835D67B6ACE9EF19A0B1CA9FCAEEC4C08635F5337E3C3FD9E57137702E38C50B304ECE72C SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2019 Windows 10 IoT Enterprise LTSC 2021	2019年9月1日 2019年9月1日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Manual for DA-682C Series (hardware) 7.0 MB	マニュアル	英語	v1.1	2025年7月11日 2025年7月11日
FOSS Statement for DA-682C series Win 10 LTSC 21H2 206.7 KB	宣言書	英語	v1.1	2024年10月9日 2024年10月9日
FOSS Statement for DA-682C series Win 10 LTSC 1809 206.7 KB	宣言書	英語	v1.1	2024年10月9日 2024年10月9日
Declaration of Conformity for DA-682C Series 316.0 KB	宣言書	英語	v1.0	2023年12月7日 2023年12月7日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers 9.4 MB	マニュアル	英語	v1.2	2023年1月20日 2023年1月20日
Manual for Proactive Monitoring Software 3.9 MB	マニュアル	英語	v2.0	2021年6月9日 2021年6月9日
QIG for DA-682C Series 509.6 KB	QIG (クイックインストールガイド)	英語	v1.1	2021年5月4日 2021年5月4日
DA-682Cシリーズデータシート 4.2 MB	データシート	日本語	v1.3	2020年6月30日 2020年6月30日
Manual for DA-682C Series (Windows) 5.9 MB	マニュアル	英語	v1.0	2019年11月22日 2019年11月22日
Manual for DA-682C Series (Linux) 2.4 MB	マニュアル	英語	v1.0	2019年11月4日 2019年11月4日
2D CAD for DA-682C Series (DA-682C) 736.1 KB	2D CAD	英語		2019年8月23日 2019年8月23日

パワーアプリケーションアーキテクチャガイド

利用可能なモデル (7)

画像を表示

	比較 DA-682C-KL1-HH-T	比較 DA-682C-KL3-HH-T	比較 DA-682C-KL5-HH-T	比較 DA-682C-KL7-HH-T
CPU	Intel® Celeron® 3965U	Intel® Core™ i3-7100U	Intel® Core™ i5-7300U	Intel® Core™ i7-7600U
Power Input 100-240 VAC/VDC	Dual Power	Dual Power	Dual Power	Dual Power
Operating Temp.	-40 to 70°C	-40 to 70°C	-40 to 70°C	-40 to 70°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 DN-LN04-RJ	比較 DN-SP08-I-DB	比較 DN-SP08-I-TB
Description	4-port 10/100/1000 Mbps PCIe LAN module with RJ45 connectors	-	-
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
