DA-720-Ethernetシリーズ拡張モジュール

PRP/HSRポートとギガビットLANを備えた拡張モジュール

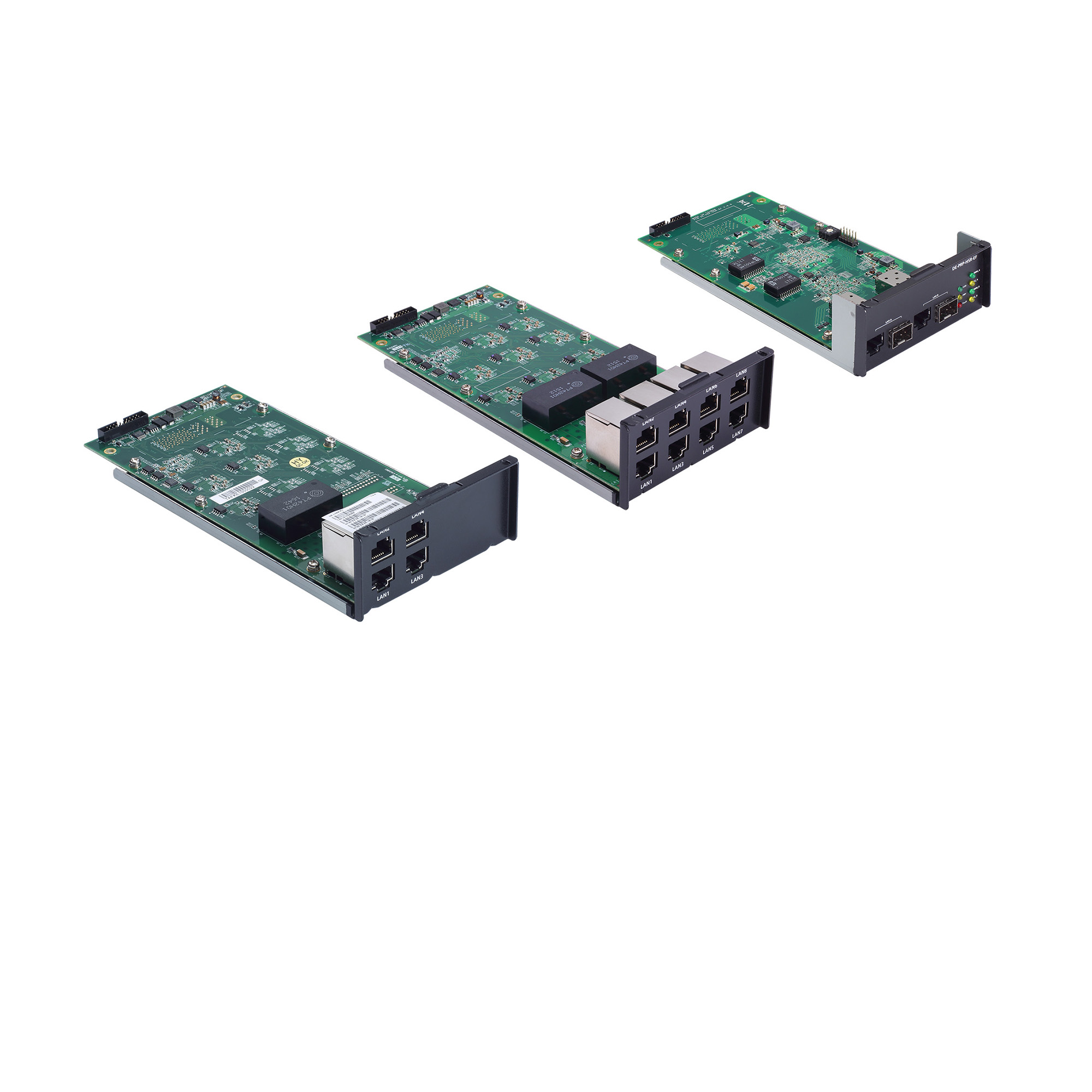

moxa-da-720-ethernet-series-expansion-modules-image-1-(1).jpg | Moxa

機能と特長

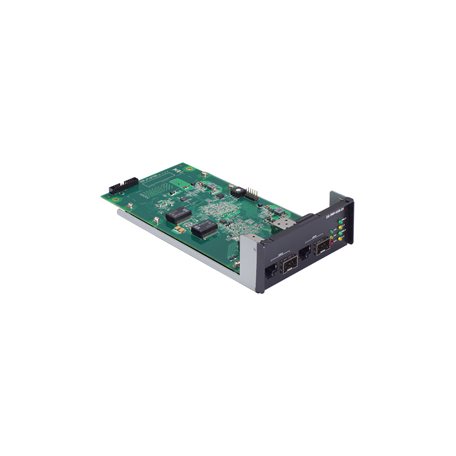

PRP/HSRモジュール

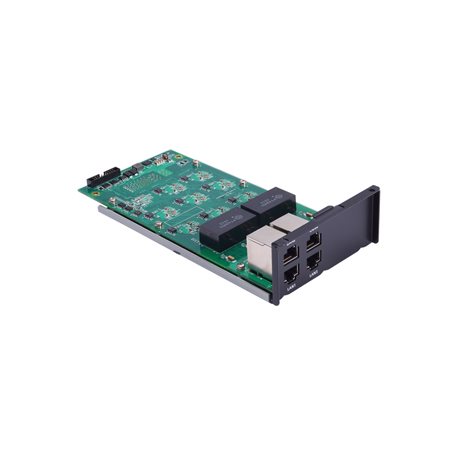

4ポートギガビットLANモジュール

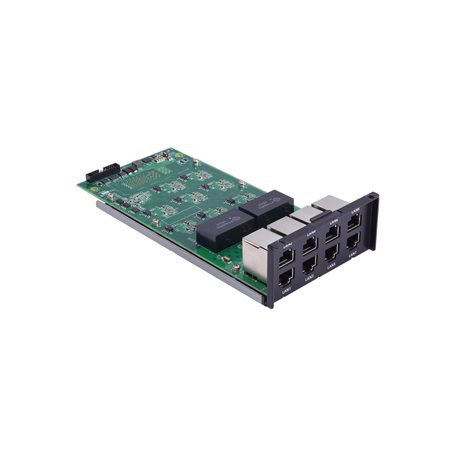

8ポートギガビットLANモジュール

My Moxaで、フォローしている
製品の更新を追跡できます。

製品紹介

DA-720-Ethernetペリフェラル拡張モジュールには、4ポートギガビットLANモジュール、8ポートギガビットLANモジュール、PRP/HSRモジュールがあり、イーサネットベースのデバイスで産業用通信アプリケーションをセットアップできます。すべてのモジュールは、アプリケーションのセットアップと産業タスクの実行のために最大の柔軟性を提供するように設計されています。

PRP-HSR拡張モジュールはIEC 62439-3 Clause 4(PRP)およびIEC 62439-3 Clause 5(HSR)に準拠しており、冗長性とゼロタイムリカバリを必要とするミッションクリティカルなアプリケーションで最高のシステム可用性とデータの整合性を確保します。デュアルギガビットイーサネットポート設計により、DA-PRP-HSRモジュールは冗長ネットワークシステムに高いパフォーマンスを提供します。DA-PRP-HSRモジュールが取り付けられたMoxaのDA-720シリーズ産業用コンピュータは、変電所オートメーションおよびプロセスオートメーションシステムに理想的なソリューションとなっています。

外観

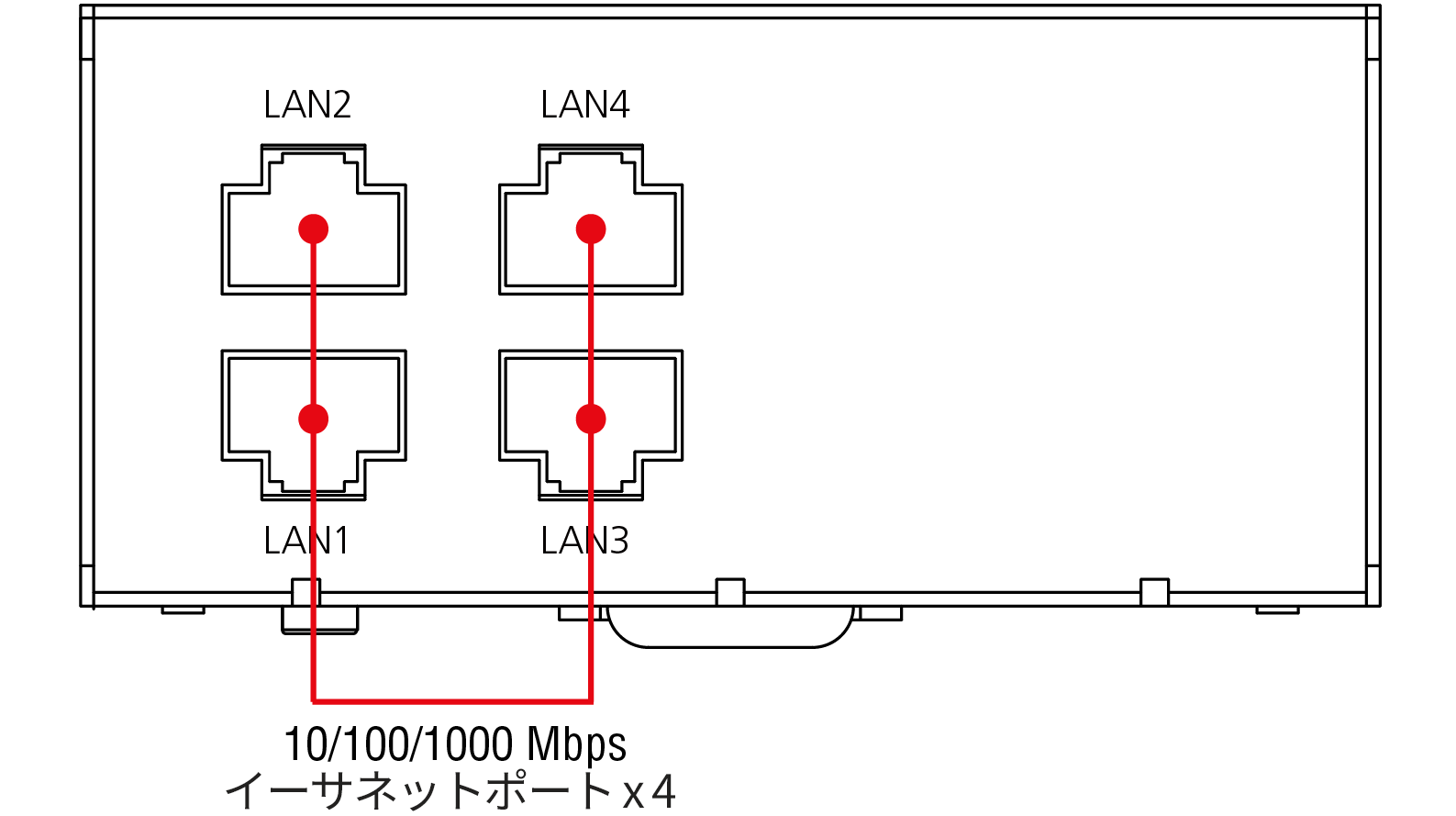

DE-LN04-RJ

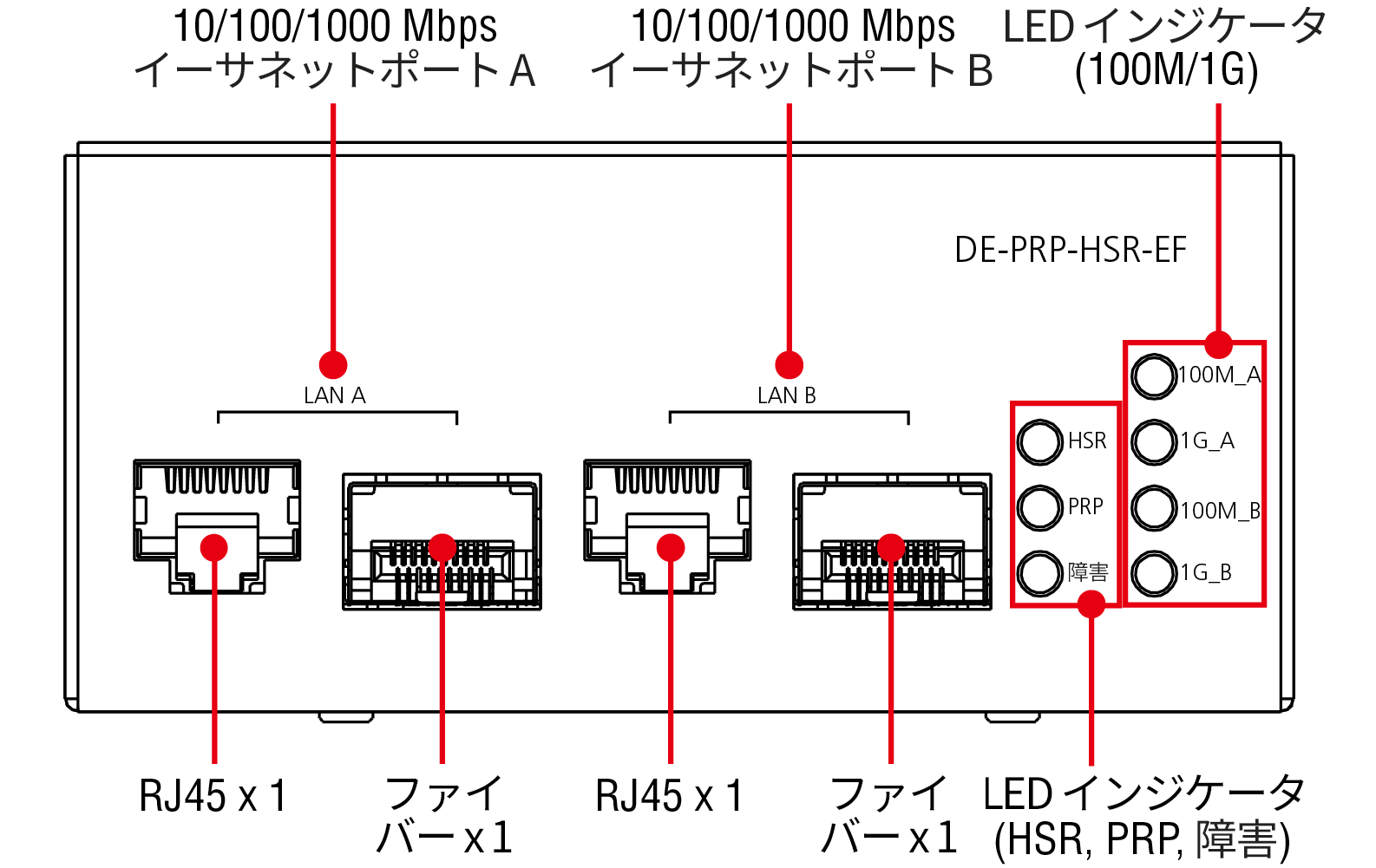

DE-PRP-HSR-EF

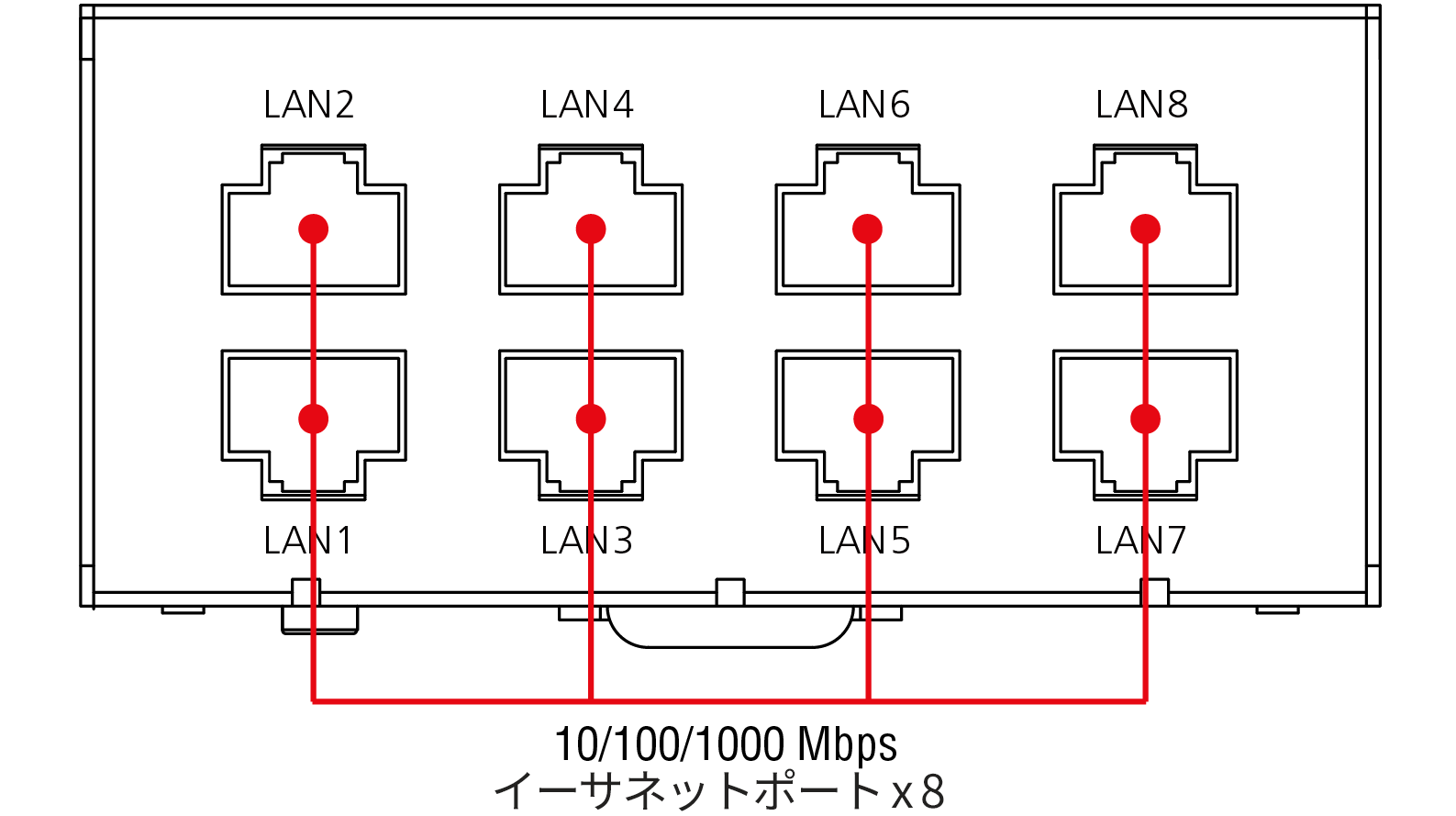

DE-LN08-RJ

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100/1000BaseT(X) Ports (RJ45 connector)

DE-LN04-RJ: 4
DE-LN08-RJ: 8
DE-PRP-HSR-EF: 2
1000BaseSFP Slots

DE-PRP-HSR-EF: 2
Magnetic Isolation Protection

1.5 kV (built-in)

Dimensions

213.31 x 95 mm (8.398 x 3.74 in)
Weight

DE-LN04-RJ: 335 g (0.74 lb)
DE-LN08-RJ: 365 g (0.80 lb)
DE-PRP-HSR-EF: 365 g (0.80 lb)

Operating Temperature

-25 to 55°C (-13 to 131°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)

Green Product

RoHS, CRoHS, WEEE

Time

DE-LN04-RJ: 2,126,091 hrs
DE-LN08-RJ: 1,459,164 hrs
DE-PRP-HSR-EF: 1,895,911 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

3 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Utility for DA-720-Ethernet Series Expansion Modules (DE-PRP-HSR for Linux) 27.8 KB	ユーティリティ	E8342B85D7B548604FB3E3B2E46661F7DAB4A6A0B1666FBE8317665A0B8A2DFB70779A25024809DAC7269E27BCC71227D658AC752573E3C5929EE415359EEB1A SHA-512	v1.0	Debian 8.x	2018年5月22日 2018年5月22日リリースノート
Utility for DA-720-Ethernet Series Expansion Modules (DE-PRP-HSR for Windows 10) 1.4 MB	ユーティリティ	4092C8BB09E583EE49668BA5320FD444F28DE1B9DAABA4D7DD26F913F102CC4CDCC83F86C35C868E9E4D65E0F16B75039A957695B1703D95458B0ADE7152CF6D SHA-512	v1.0	Windows 10 Enterprise LTSB	2018年5月22日 2018年5月22日リリースノート
Driver for DA-720-Ethernet Series Expansion Modules (Perpheral for Windows 10) 897.3 MB	ドライバー	8CA0F39068E9C4058772A3162438DE04D231906328DB379B296EED93DA9A2207C7F3B94DB8C0A90F90E9ACAE053BCBA49A81FD0C7B3E33FD1FC96EBFD72438F9 SHA-512	v1.1	Windows 10 Enterprise LTSB	2017年5月25日 2017年5月25日リリースノート
Driver for DA-720-Ethernet Series Expansion Modules (Expansion Module for Windows 10) 226.1 MB	ドライバー	B2BC1D9E47093D00CA06D3132DEFDDCE4734E1DAF82ECC49F16F51EFBAE39F45CB39E72F1FB810A1788602969818916706C53D409FFBE1B06D2F7717DE566931 SHA-512	v1.0	Windows 10 Enterprise LTSB	2017年5月25日 2017年5月25日リリースノート
Driver for DA-720-Ethernet Series Expansion Modules (gpio_misc for Linux) 86.4 KB	ドライバー	317F91BF46FB7895118185813CC31A83ED5CF33EA1191A0D8ED12430A67B74F38819083579F0BB937018086CB2C6A33FE9E45F41190A176D377EC1E6D625BB8D SHA-512	v1.0	Debian 8.x	2016年11月12日 2016年11月12日リリースノート
Driver for DA-720-Ethernet Series Expansion Modules (mxser for Linux) 1.1 MB	ドライバー	D75ACF4D2A6E2E2736BDA540165F9B0C79DDBD08A61623E641C2AAC8545D6650881DD1E161F3A18F1C65FF31B955F0D91F305338A2F448C95A33E86166B76666 SHA-512	v1.0	Debian 8.x	2016年11月12日 2016年11月12日リリースノート
Driver for DA-720-Ethernet Series Expansion Modules (watchdog for Linux) 78.1 KB	ドライバー	42EFACEF8B665C6D7BF00E1F3BA33048080EC3E7CA000D7897894CF1BCDE943C63F985E5EEE35611C05F602A0A123DE057A5BA2554CFD2518A149B074E0A0235 SHA-512	v1.0	Debian 8.x	2016年11月12日 2016年11月12日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Product Change Notification SFP Cage for DE, DA, and DN Expansion Modules 258.3 KB	通知	英語	v1.0	2026年8月21日 2026年8月21日
DA-720-Ethernetシリーズ拡張モジュールデータシート 3.4 MB	データシート	日本語	v1.0	2018年11月12日 2018年11月12日

利用可能なモデル (3)

画像を表示

	比較 DE-LN04-RJ	比較 DE-LN08-RJ	比較 DE-PRP-HSR-EF
No. of Ports	4	8	2
100/1000 Mbps	✓	✓	✓
RJ45	✓	✓	✓
1000Base SFP	–	–	✓
PRP/HSR	–	–	✓
