DA-820-Ethernetシリーズ拡張モジュール

2ポートギガビットSFP LAN、2ポート100 Mbps SPF LAN、および2ポートPRP/HSRギガビットLANを備えた拡張モジュール

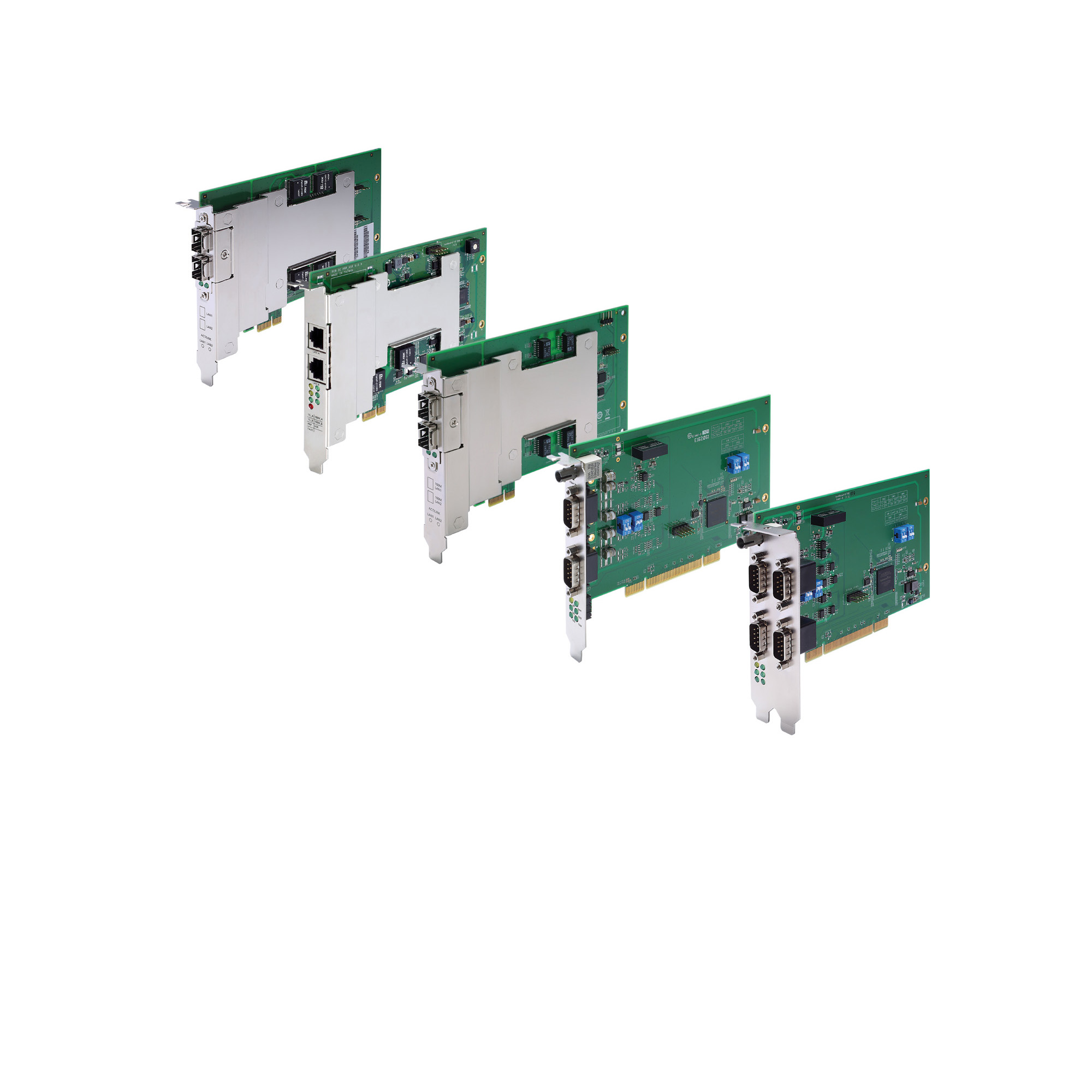

moxa-da-820-ethernet-series-expansion-modules-image-1-(1).jpg | Moxa

機能と特長

2ポートギガビットLAN PRP/HSRモジュール
2ポート100 Mbps SFPファイバーモジュール（SFPモジュールを除く）
2ポート1000 Mbpsファイバーカード、SFPスロットx 2（SFPモジュールを除く）

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

DA-820-Ethernet拡張モジュールは、ファイバーLANポートとPRP/HSR通信冗長ポートを選択できるため、産業用アプリケーションに優れた柔軟性を提供します。2/4ポートファイバーLANモジュールは、イーサネットベースのデバイスを使用する産業用通信アプリケーションに適しています。DA-PHR-PTP拡張モジュールはIEC 62439-3 Clause 4(PRP)およびIEC 62439-3 Clause 5(HSR)に準拠しており、冗長性とゼロタイムリカバリを必要とするミッションクリティカルなアプリケーションで最高のシステム可用性とデータの整合性を確保します。デュアルギガビットイーサネットポート設計により、DA-PRP-HSRモジュールは冗長ネットワークシステムに高いパフォーマンスを提供します。また、DA-PRPHSRは、組み込みのネイティブPRP/HSR管理ミドルウェアとMMSサーバーを備えており、SCADAシステムが複数のデバイスからIEC62439-3レジスタを収集して、ネットワークの診断、トラブルシューティング、デバイス管理、監視を簡単に行えるようにします。すべてのモジュールは、アプリケーションのセットアップと産業タスクの実行のために最大の柔軟性を提供するように設計されています。

外観

DA-PRP-HSR

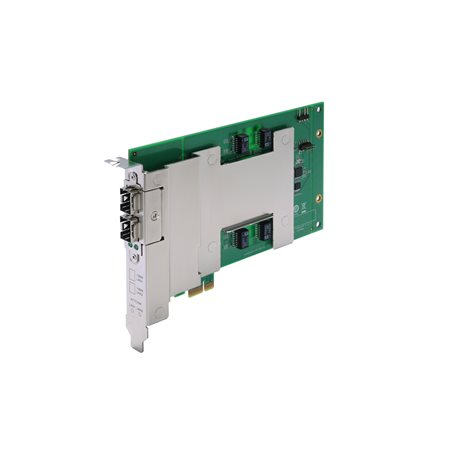

DE-FX02-SFP-T

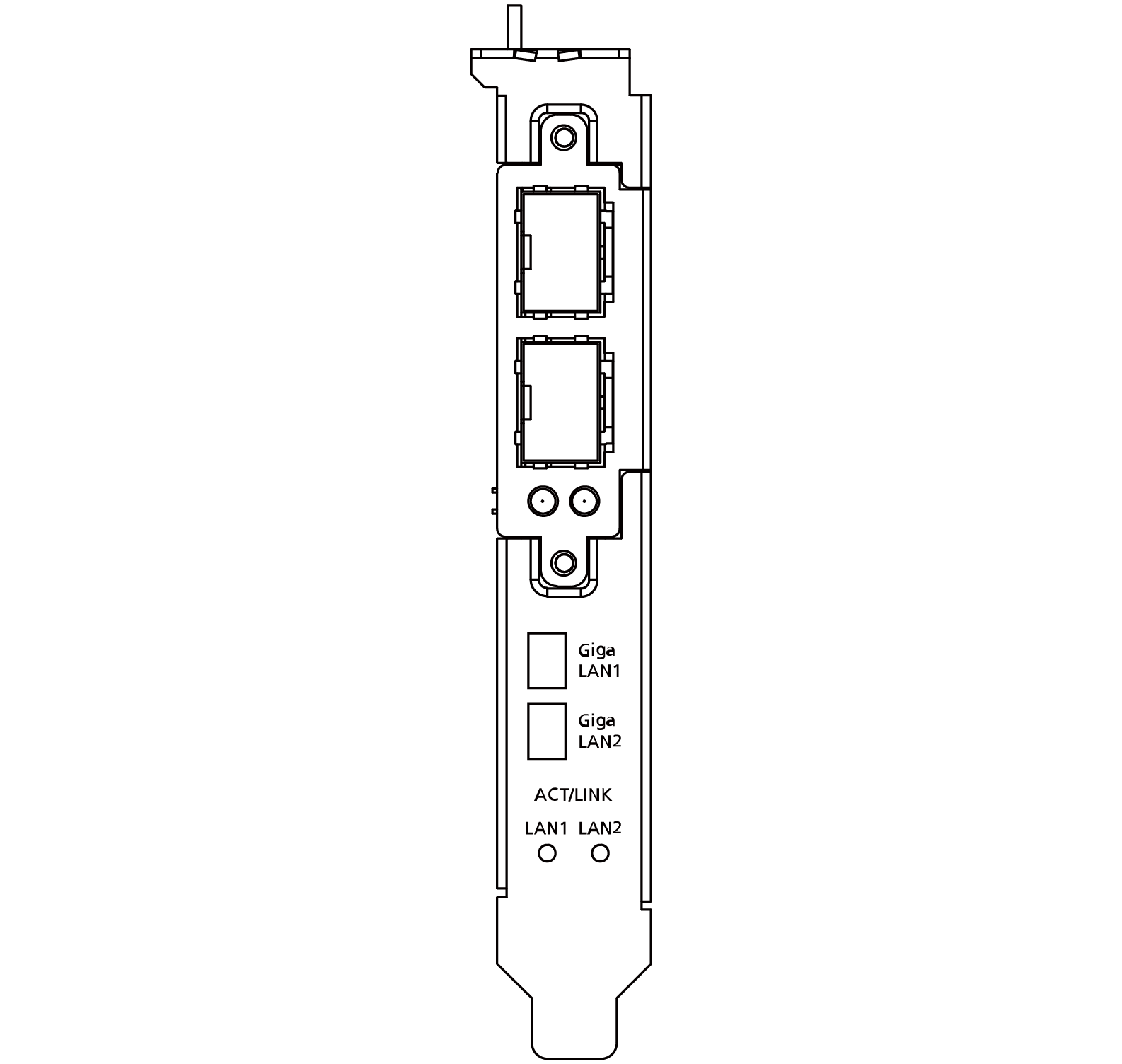

DE-GX02-SFP-T

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100/1000BaseT(X) Ports (RJ45 connector)

DA-PRP-HSR: 2
100 Mbps fiber (SFP connector)

DE-GX02-SFP-T: 2
1000 Mbps fiber (SFP connector)

DE-FX02-SFP-T: 2
Magnetic Isolation Protection

1.5 kV (built-in)

Dimensions (without ears)

DA-PRP-HSR: 167 x 111 mm (6.6 x 4.38 in)
DE-FX02-SFP-T, DE-GX02-SFP-T: 183 x 106.65 mm (7.2 x 4.19 in)
Weight

DE-FX02-SFP-T: 218 g (0.48 lb)
DE-GX02-SFP-T: 220 g (0.49 lb)
DA-PRP-HSR: 212 g (0.47 lb)

Operating Temperature

-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)

Green Product

RoHS, CRoHS, WEEE

Time

DE-FX02-SFP-T: 1,403,659 hrs
DE-GX02-SFP-T: 1,403,659 hrs
DA-PRP-HSR: 1,707,210 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

3 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Driver for DA-820-Ethernet Series Expansion Modules (DE-FX02-SFP-T for Windows 7) 55.0 MB	ドライバー	74AE54E41F117A51D5147A4E95748E9C44D48E502EC48E48E51E986D6B1C1F10804050B078D1738AAC18619F42701FD2FE27EA3C8CC009676845E2535F78F74E SHA-512	v1.0	Windows Embedded Standard 7	2016年1月7日 2016年1月7日リリースノート
Driver for DA-820-Ethernet Series Expansion Modules (DE-GX02-SFP-T for Windows 7) 55.0 MB	ドライバー	540BE3A49749785BC5525432F37CFB8810921ACD9F224423BE799569F61771D7BCD882A20011C15FFB5D5CDC1FEE64944F0303335516918C02003C4EF438CAB5 SHA-512	v1.0	Windows Embedded Standard 7	2016年1月7日 2016年1月7日リリースノート
Utility for DA-820-Ethernet Series Expansion Modules (DA-PRP-HSR for Windows 10) 2.8 MB	ユーティリティ	1342F5C427B00E84C41559CA2508ACA4B044AD627759C337B4D26D9104EB2CAF1664FF97DE2524F0DB76971E1EA4397B0C43338F04B95983F4980BD37982BD7E SHA-512	v1.0	Windows 10 Enterprise LTSB	2016年1月7日 2016年1月7日リリースノート
Driver for DA-820-Ethernet Series Expansion Modules (DA-PRP-HSR for Linux) 12.1 KB	ドライバー	00FC081E77D03D32FB272BBCDE38E479178C9BECA6D438E3DB2D446D3A2AC86747166815C02E4A8A9CE8D2CC0D3C99890CBB91B00F89282B151BAEB79C4FE484 SHA-512	v1.0	Debian 7.x	2016年1月7日 2016年1月7日リリースノート
Utility for DA-820-Ethernet Series Expansion Modules (DA-PRP-HSR) 2.6 MB	ユーティリティ	208462D8CB3F57D019D82B4CE37B5EC416E6150ADC3BBCE6D96921792E51C292C58B4A5B6B8673B93C8759C0AE644279BF6DB6D4A898E7B2B045F3E707A2E8D2 SHA-512	v1.0	Windows Embedded Standard 7	2015年1月30日 2015年1月30日リリースノート
Utility for DA-820-Ethernet Series Expansion Modules (DA-PRP-HSR Example) 286.4 KB	ユーティリティ	9BCA324AA907AE9D8A804A0094551BC09022470FB494DF27F8EFBCC2EFA825949196ACFBA18602323687D6578737A6E2606B8D79C7CA2904C5CF873383173569 SHA-512	v1.0	Debian 7.x	2015年1月30日 2015年1月30日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
DA-820-Ethernetシリーズ拡張モジュールデータシート 3.4 MB	データシート	日本語	v1.0	2018年11月12日 2018年11月12日

利用可能なモデル (1)

画像を表示

	比較 DE-FX02-SFP-T
Port	2
100 Mbps	✓
100/1000 Mbps	–
1000 Mbps	–
RJ45	–
SFP	✓
PRP/HSR	–
