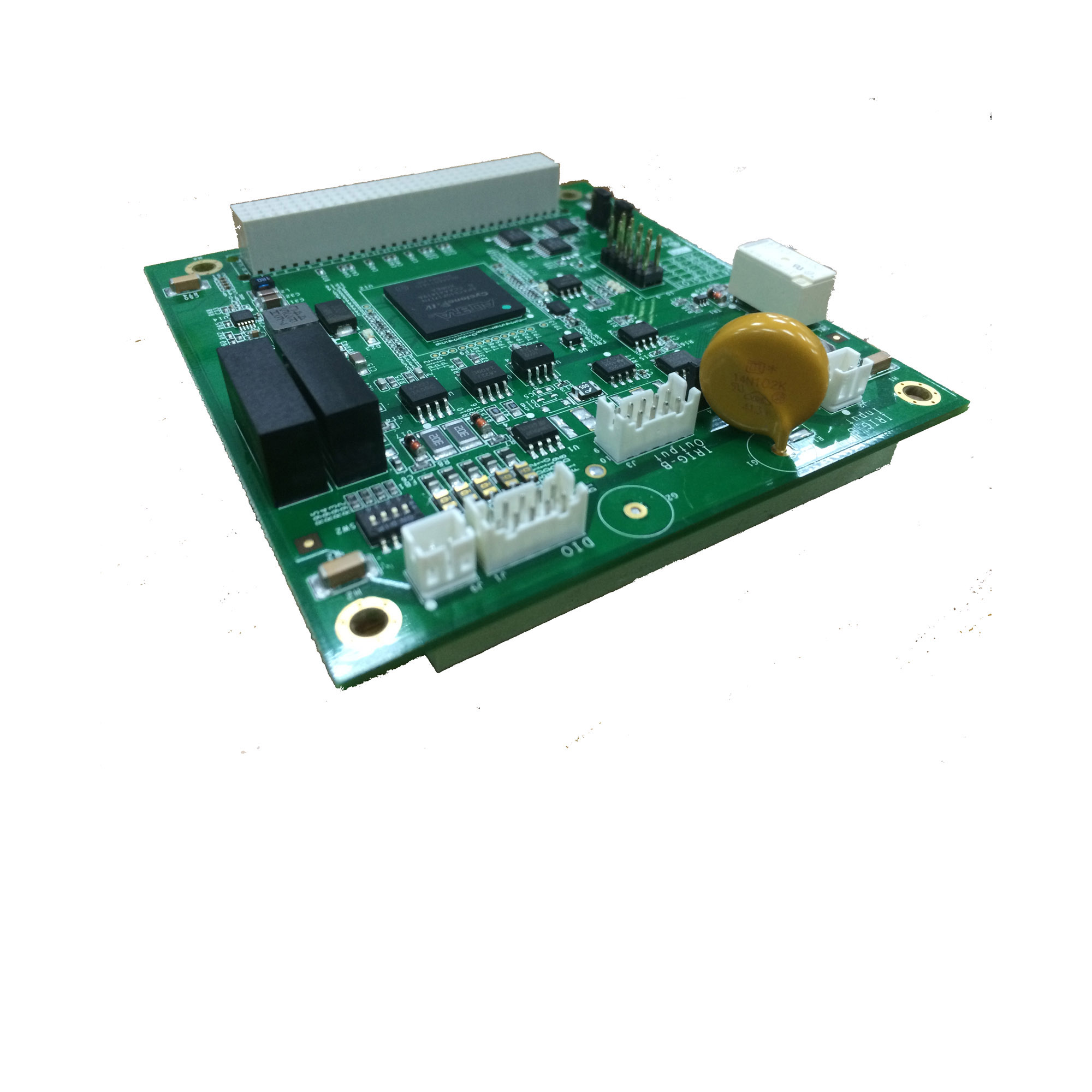

DA-IRIGB-4DIO-PCI104-EMC4拡張モジュール

時刻同期ポートとDI/DOを備えた拡張モジュール

moxa-da-irigb-4dio-pci104-emc4-expansion-module-image-1-(1).jpg | Moxa

特徴および利点

  • ソフトウェア制御のTTL/差動信号入力をサポートする1つのIRIG-B信号入力ポート
  • 3つのデジタル入力、4つのデジタル出力
  • EMCレベル4プロテクション内蔵
  • 変更可能なIRQおよびI/O設定
  • IRIG-B信号入力用オンボードステータスLEDインジケータ

営業担当者に連絡

製品紹介

DA-IRIGB-4DIO-PCI104-EMC4モジュールは、3つのデジタル入力と4つのデジタル出力を備え、IRIG-B入力信号を使用して正確なタイミング情報を提供します。このモジュールは、PCI/104インタフェースをサポートする組み込みコンピュータ用に設計されています。

外観

  • Interface

    IRIG-B Port 1 DB9 male

  • Input Signal

    Single or Differential

  • Input Signal Level

    Single: High -> Open, Low -> Short to GND
    Differential: D+ - D- > 0.2 V, RxD is High, D+ - D- < -0.2 V, RxD is Low

  • Accuracy (Time Synchronization)

    ±1 µs

  • Accuracy (Free Running)

    ±500 ms @ 24 hr

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Comm.Controller

    1

  • Bus

    PCI/104 slots x 1

  • Dimensions (without ears)

    130 x 150 mm (42 x 5.12 in)

  • Weight

    65 g (0.14 lb)

  • Operating Temperature

    -25 to 60°C (-13 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    1,145,189 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリーズ日
Driver for DA-IRIGB-4DIO-PCI104-EMC4 Expansion Module (Linux)
98.5 KB
ドライバー v1.0
  • Debian 7.x
2015年4月7日 2015年4月7日 リリースノート
Driver for DA-IRIGB-4DIO-PCI104-EMC4 Expansion Module (Windows 7 v1.0)
21.6 MB
ドライバー v1.0
  • Windows Embedded Standard 7
2015年4月7日 2015年4月7日 リリースノート
Driver for DA-IRIGB-4DIO-PCI104-EMC4 Expansion Module (Windows 7 v1.1)
21.6 MB
ドライバー v1.1
  • Windows Embedded Standard 7
2015年4月7日 2015年4月7日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
DA-IRIGB-4DIO-PCI104-EMC4拡張モジュールデータシート
3.3 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日
QIG for DA-IRIGB-4DIO-PCI104-EMC4 Expansion Module
600.3 KB
QIG (クイックインストールガイド) 英語 v1.0 2015年4月7日 2015年4月7日
Manual for DA-IRIGB-4DIO-PCI104-EMC4 Expansion Module
2.2 MB
マニュアル 英語 v1.0 2015年4月7日 2015年4月7日
