DA-IRIGB-B-Sシリーズ拡張モジュール

2ポートおよび4ポートの時刻同期ポートを備えた拡張モジュール

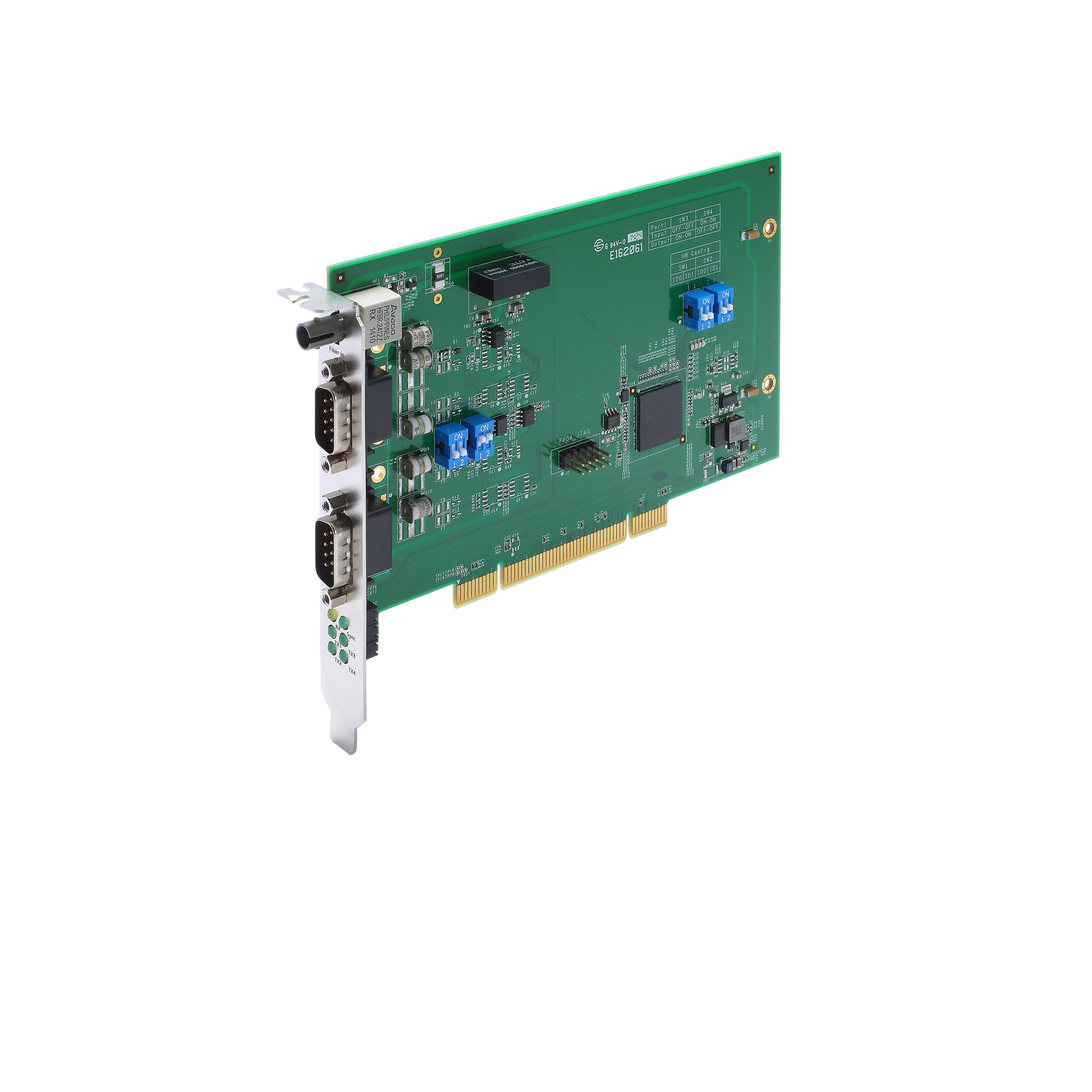

moxa-da-irigb-b-s-series-expansion-modules-image-1-(1).jpg | Moxa

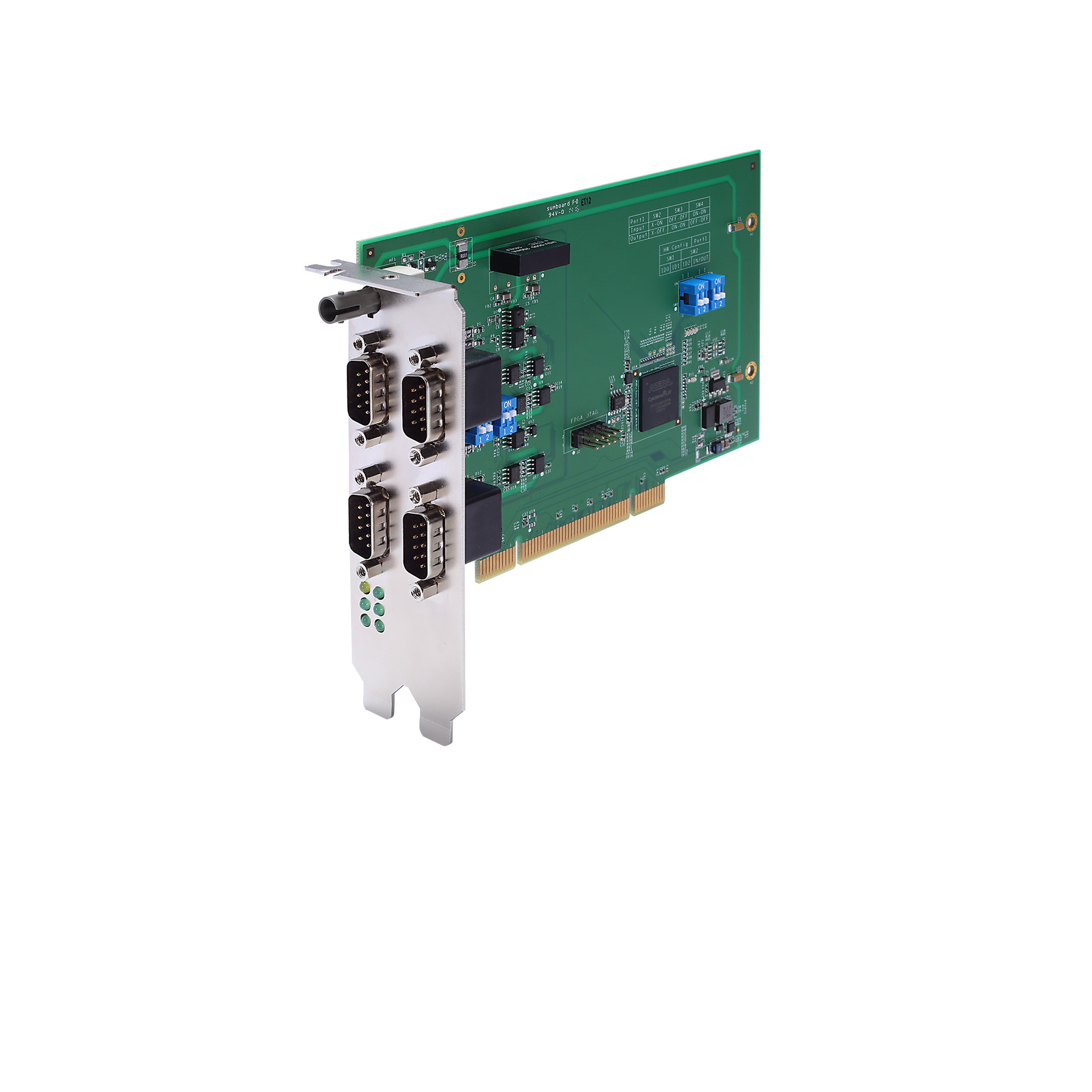

moxa-da-irigb-b-s-series-expansion-modules-image-2-(1).jpg | Moxa

機能と特長

  • 2ポートIRIG-B時刻同期モジュール
  • 4ポートIRIG-B時刻同期モジュール

営業担当者に連絡

製品紹介

DA-IRIGB-B-Sモジュールは、3つのデジタル入力と4つのデジタル出力を備え、IRIG-B入力信号を使用して正確なタイミング情報を提供します。このモジュールは、PCI/104インタフェースをサポートする組み込みコンピュータ用に設計されています。

外観

DA-IRIG-B-S-02-T

DA-IRIG-B-S-04-T

  • Interface

    DA-IRIG-B-S-02-T: 2 x DB9 male and 1x ST Fiber port
    DA-IRIG-B-S-04-T: 4 x DB9 male and 1x ST Fiber port

  • Input Signal

    Single or Differential

  • Input Signal Level

    Single: High -> Open, Low -> Short to GND
    Differential: D+ - D- > 0.2 V, RxD is High, D+ - D- < -0.2 V, RxD is Low

  • Accuracy (Time Synchronization)

    ±1 µs

  • Accuracy (Free Running)

    ±500 ms @ 24 hr

  • Bus

    PCI slots x 1

  • Dimensions (without ears)

    167.64 x 106.68 mm (6.6 x 4.2 in)

  • Weight

    DA-IRIG-B-S-02-T: 120 g (0.26 lb)
    DA-IRIG-B-S-04-T: 170 g (0.37 lb)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    DA-IRIG-B-S-02-T: 1,210,356 hrs
    DA-IRIG-B-S-04-T: 855,470 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Driver for DA-IRIGB-B-S Series Expansion Modules (Linux)
130.1 KB
ドライバー
SHA-512
v1.1
  • Debian 7.x
2015年1月23日 2015年1月23日 リリースノート
Driver for DA-IRIGB-B-S Series Expansion Modules (Windows 7 Embedded)
3.1 MB
ドライバー
SHA-512
v1.0
  • Windows Embedded Standard 7
2015年1月23日 2015年1月23日 リリースノート
Driver for DA-IRIGB-B-S Series Expansion Modules (Windows 10)
3.1 MB
ドライバー
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
  • Windows Embedded Standard 7
2015年1月23日 2015年1月23日 リリースノート
Library for DA-IRIGB-B-S Series Expansion Modules (Linux)
29.0 KB
ライブラリー
SHA-512
v1.2
  • Debian 7.x
2015年1月23日 2015年1月23日 リリースノート
Library for DA-IRIGB-B-S Series Expansion Modules (Windows 7 Embedded)
270.3 KB
ライブラリー
SHA-512
v1.1
  • Windows Embedded Standard 7
2015年1月23日 2015年1月23日 リリースノート
Utility for DA-IRIGB-B-S Series Expansion Modules (Linux)
21.4 KB
ユーティリティ
SHA-512
v1.2
  • Debian 7.x
2015年1月23日 2015年1月23日 リリースノート
Utility for DA-IRIGB-B-S Series Expansion Modules (Windows 7 Embedded)
150.0 KB
ユーティリティ
SHA-512
v1.1
  • Windows 10 Enterprise LTSB
  • Windows Embedded Standard 7
2015年1月23日 2015年1月23日 リリースノート
Utility for DA-IRIGB-B-S Series Expansion Modules (Windows 10)
131.2 KB
ユーティリティ
SHA-512
v1.2
  • Windows 10 Enterprise LTSB
  • Windows Embedded Standard 7
2015年1月23日 2015年1月23日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
DA-IRIGB-B-Sシリーズ拡張モジュールデータシート
3.4 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日

利用可能なモデル (1)

画像を表示
moxa-da-irig-b-s-02-t-image.jpg | MoxaDA-IRIG-B-S-02-T
ST Fiber (in)1
DB9 Male (in)1
DB9 Male (out)1
