DRP-C100シリーズ

Tiger Lake 11世代 Intel® Core™プロセッサベースモデルとハイインターフェースモデルを搭載したDINレールコンピュータ

moxa-drp-c100-series-image-(1).jpg | Moxa
moxa-drp-c100-series-image-1-(1).jpg | Moxa
moxa-drp-c100-series-image-2-(1).jpg | Moxa
moxa-drp-c100-series-image-3-(1).jpg | Moxa
moxa-drp-c100-series-image-4-(1).jpg | Moxa
moxa-drp-c100-series-image-5-(1).jpg | Moxa
moxa-drp-c100-series-image-6-(1).jpg | Moxa

機能と特長

  • ファンレス設計のDINレール取付可能なコンピュータ
  • Intel® Celeron®、あるいはIntel® Core™ i5またはi7プロセッサ
  • 最大 8 個のシリアルポートと 10 個の LAN ポートを備えた豊富なインターフ ェースオプション
  • コンパクトなサイズで、多くの現場用途に適合
  • 動作温度範囲-30~60°C

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-bsmi-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

DRP-C100シリーズDINレール取り付け可能コンピュータには、Intel® Celeron®、あるいはIntel® Core™ i5またはi7プロセッサが搭載されています。このコンピュータは、インターフェース オプションが豊富で、最大 8 個の RS-232/422/485 シリアルポート、最大 10 個のギガビットイーサネット ポートなどニーズに合わせて選択可能です。通信インターフェースは製品の正面と背面にあり、産業用途において簡単にアクセスし、拡張することができます。CFastとSDスロットを備えたデュアルストレージ設計により、ストレージを簡単に拡張できます。独自のバッテリーファスナーカバーがバッテリーを所定の位置に固定し、あらゆるの動作環境において安定性を確保する一方、バッテリースロットのトラップドア設計により、カバーを取り外すことなくバッテリーを簡単に交換できます。

DRP-C100コンパクトコンピュータはファンレス設計で、-30~60℃の温度範囲に耐えることができるため、過酷な動作環境に適しています。TPM 2.0モジュール内蔵であり、不正なアクセスからプラットフォームを保護します。DRP-C100シリーズは、産業環境のOTとIT要件の両方を満たすインテリジェントなコンピューティングソリューションです。

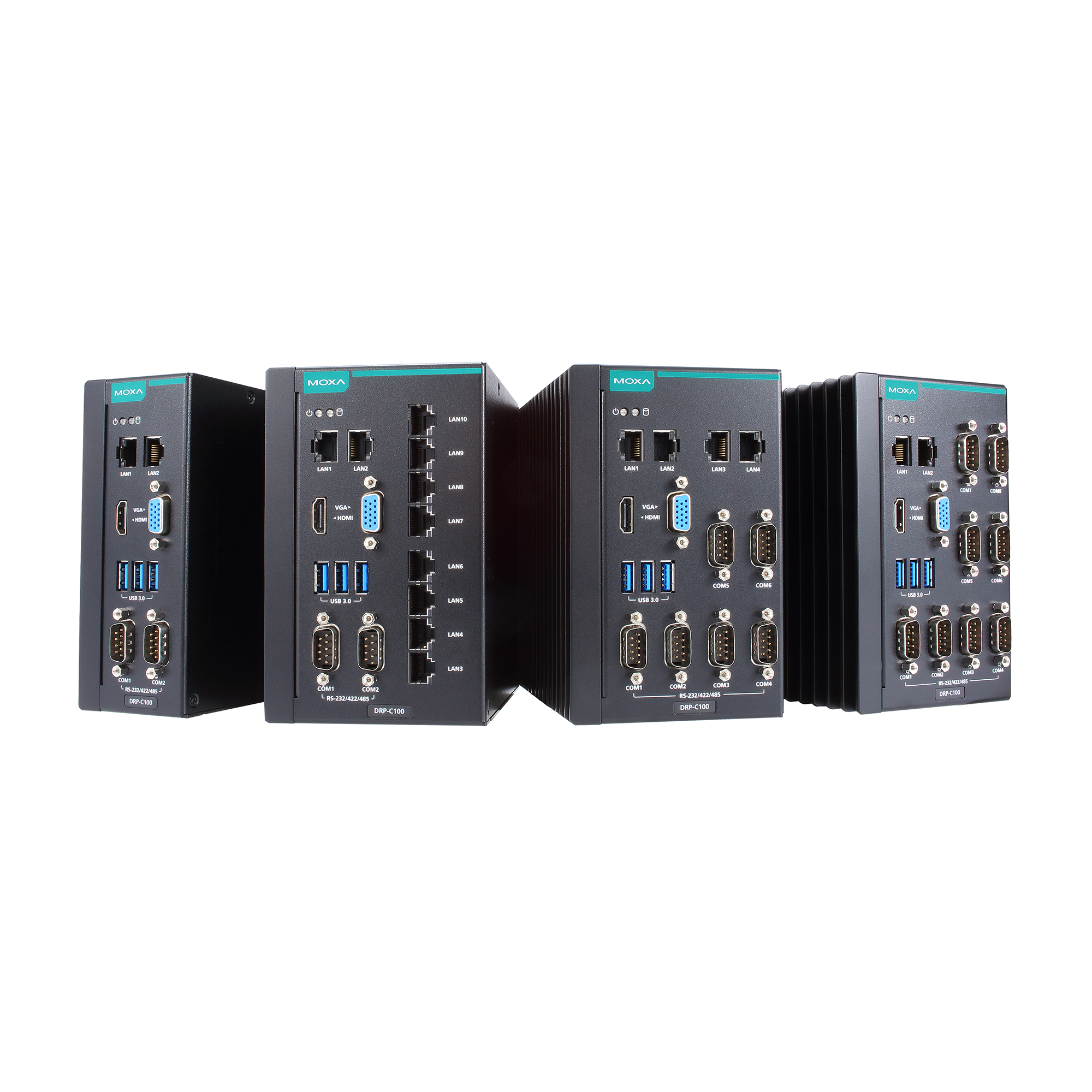

外観

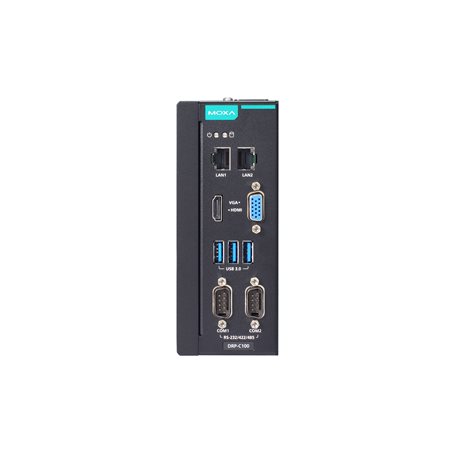

DRP-C100-C1-T/DRP-C100-C5-T/DRP-C100-C7-T/DRP-C100-C1-T-Win10/DRP-C100-C5-T-Win10/DRP-C100-C7-T-Win10モデル

DRP-C100-C1-8L-T/DRP-C100-C5-8L-T/DRP-C100-C7-8L-Tモデル

DRP-C100-C1-6C-T/DRP-C100-C5-6C-T/DRP-C100-C7-6C-Tモデル

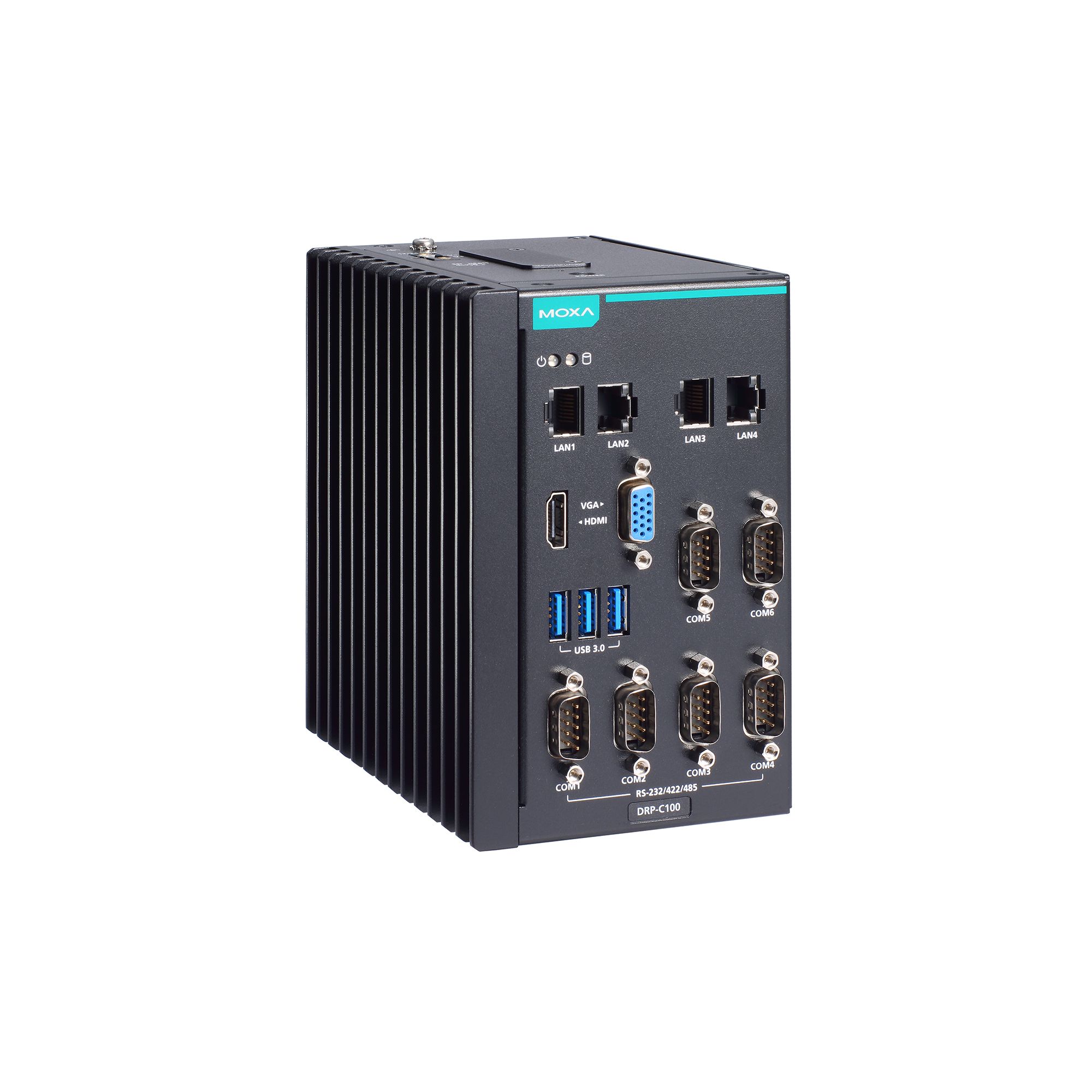

DRP-C100-C1-2L4C-T/DRP-C100-C5-2L4C-T/DRP-C100-C7-2L4C-Tモデル

  • CPU

    DRP-C100-C1 Models: Intel® Celeron® 6305E (Dual core, 4M cache, 1.80 GHz)
    DRP-C100-C5 Models: Intel® Core™ Processor i5-1145G7E (Quad core, 8M cache,
    2.60 GHz, Base:1.50 GHz)
    DRP-C100-C7 Models: Intel® Core™ Processor i7-1185G7E (Quad core, 12M cache,
    2.80 GHz, Base:1.80 GHz)

  • System Memory Slot

    SODIMM DDR4 slots x 1, up to 32 GB max.

  • System Memory Pre-installed

    8 GB DDR4

  • Storage Slot

    CFast slot x 1 (SATAIII interface)
    SD slots x 1, SD 3.0 interface (SDHC/SDXC)

  • Storage Pre-installed

    DRP-C100-C1-T-Win10/C5-T-Win10/C7-T-Win10 Models:
    64 GB CFast card

  • Supported OS

    Windows Images and Drivers Supported:
    - Windows 10 IoT Enterprise LTSC 2021 64-bit
    - Windows 11 Professional 64-bit

    Linux Drivers Supported:
    - Debian 11 (kernel 5.10)
    - Ubuntu 22.04 LTS (kernel 5.15)
    - RHEL 9 (kernel 5.14)

  • Graphics Controller

    Intel® UHD Graphics

  • Ethernet Ports

    DRP-C100-C1-8L-T/C5-8L-T/C7-8L-T:
    Auto–sensing 10/100/1000 Mbps ports (RJ45 connector) x 10
    DRP-C100-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T:
    Auto–sensing 10/100/1000 Mbps ports (RJ45 connector) x 4
    All Other Models:
    Auto–sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    DRP-C100-C1-6C-T/C5-6C-T/C7-6C-T:
    RS-232/422/485 ports x 8, software selectable (DB9 male) x 8
    DRP-C100-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T:
    RS-232/422/485 ports x 6, software selectable (DB9 male) x 6
    All Other Models:
    RS-232/422/485 ports x 2, software selectable (DB9 male) x 2

  • USB 3.0

    USB 3.0 hosts x 3, type-A connectors

  • TPM

    TPM v2.0

  • Video Output

    HDMI 2.0b x 1, (type A connector)
    VGA x 1, 15-pin D-sub connector (female)

  • Buttons

    Reset button
    Power button

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • Data Bits

    5, 6, 7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • Flow Control

    RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Input Voltage

    12/24 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Power Consumption

    90 W

  • Housing

    Metal

  • IP Rating

    IP20

  • Dimensions

    DRP-C100-C1-T/C1-T-Win10/DRP-C100-C5-T/C5-T-Win10/DRP-C100-C7-T/-C7-TWin10:
    60 x 130 x 150 mm (2.36 x 5.12 x 5.91 in)
    All Other Models:
    94 x 130 x 150 mm (3.70 x 5.12 x 5.91 in)

  • Weight

    DRP-C100-C1-T/C1-T-Win10/DRP-C100-C5-T/C5-T-Win10/DRP-C100-C7-T/C7-T-Win10:
    1,213 g (2.67 lb)
    All Other Models:
    1.612 g (3.55 lb)

  • Installation

    DIN-rail mounting

  • Green Product

    RoHS, CRoHS, WEEE

  • Operating Temperature

    -30 to 60°C (-22 to 140°F)

  • Storage Temperature

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A
    BSMI

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz

  • Safety

    UL 62368-1 (CB)
    BSMI

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • Package Drop Test

    ISTA 1A

  • Package Vibration Test

    ISTA 1A

  • Time Source

    Built-in RTC (real-time clock) with lithium-battery backup

  • Automatic Reboot Trigger

    Built-in WDT

  • Time

    584.337 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for DRP-C100 Series (Windows 10 IoT Enterprise LTSC 2021 example code)
20.1 MB
ソフトウェアパッケージ
SHA-512
v1.1
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Driver for DRP-C100 Series (Windows 10 IoT Enterprise LTSC 2021)
2.2 GB
ドライバー
SHA-512
v1.1
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Utility for DRP-C100 Series (Windows 10 IoT Enterprise LTSC 2021)
4.4 MB
ユーティリティ
SHA-512
v1.1
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Software Package for DRP-C100 Series (Windows 11 Professional 2022 example code)
20.1 MB
ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
Driver for DRP-C100 Series (Windows 11 Professional 2022)
1.4 GB
ドライバー
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
Utility for DRP-C100 Series (Windows 11 Professional 2022)
4.4 MB
ユーティリティ
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
DRP/BXP/RKP Series Computers (Linux drivers and SDK)
1.6 MB
ソフトウェアパッケージ
SHA-512
v1.0
  • Debian 11.x
  • RHEL 9
  • Ubuntu 22.04
2023年10月6日 2023年10月6日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
FOSS Statement for DRP-C100 Series
74.9 KB
宣言書 英語 v1.1 2024年10月14日 2024年10月14日
DRP/BXP/RKP Series Linux User Manual
1.4 MB
マニュアル 英語 v2.0 2024年5月3日 2024年5月3日
DRP/BXP/RKP Series Computers Windows 10 IoT Enterprise LTSC 2021 Manual
14.5 MB
マニュアル 英語 v1.2 2024年3月1日 2024年3月1日
DRP/BXP/RKP Series Computers Windows 11 Professional 2022 Manual
9.4 MB
マニュアル 英語 v1.1 2024年3月1日 2024年3月1日
Declaration of Conformity for DRP-C100 Series
317.0 KB
宣言書 英語 v1.0 2024年1月30日 2024年1月30日
DRP-C100 シリーズデータシート
6.6 MB
データシート 日本語 v1.2 2024年1月22日 2024年1月22日
DRP Series Quick Installation Guide
1.9 MB
QIG (クイックインストールガイド) 英語 v1.1 2023年11月30日 2023年11月30日
Manual for DRP-C100 Series (hardware)
4.2 MB
マニュアル 英語 v1.0 2023年11月1日 2023年11月1日

利用可能なモデル (15)

画像を表示
moxa-drp-c100-c1-t-image.jpg | MoxaDRP-C100-C1-Tmoxa-drp-c100-c7-6c-t-image.jpg | MoxaDRP-C100-C7-6C-Tmoxa-drp-c100-c1-t-win10-image.jpg | MoxaDRP-C100-C1-T-Win10moxa-drp-c100-c1-8l-t-image.jpg | MoxaDRP-C100-C1-8L-T
CPUIntel® Celeron® 6305EIntel® Core™ i7-1185G7EIntel® Celeron® 6305EIntel® Celeron® 6305E
Memory8 GB8 GB8 GB8 GB
Storage Slots1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
OS PreinstalledWin 10 LTSC
64 GB CFast
LAN/Serial2/22/82/210/2
USB 3.03333
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る

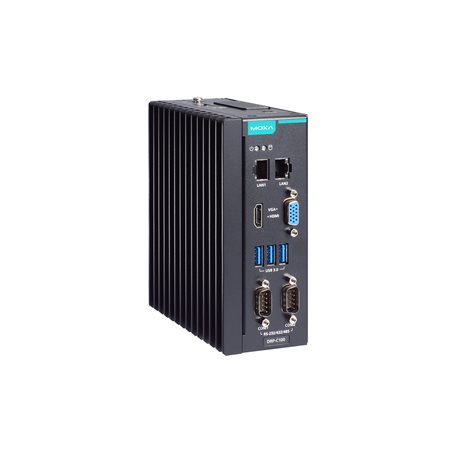

moxa-drp-c100-c7-8l-t-image.jpg | MoxaDRP-C100-C7-8L-Tmoxa-drp-c100-c1-2l4c-t-image.jpg | MoxaDRP-C100-C1-2L4C-Tmoxa-drp-c100-c5-t-image.jpg | MoxaDRP-C100-C5-Tmoxa-drp-c100-c7-t-win10-image.jpg | MoxaDRP-C100-C7-T-Win10
CPUIntel® Core™ i7-1185G7EIntel® Celeron® 6305EIntel® Core™ i5-1145G7EIntel® Core™ i7-1185G7E
Memory8 GB8 GB8 GB8 GB
Storage Slots1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
OS PreinstalledWin 10 LTSC
64 GB Cfast
LAN/Serial10/24/62/22/2
USB 3.03333
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-drp-c100-c7-t-image.jpg | MoxaDRP-C100-C7-Tmoxa-drp-c100-c5-2l4c-t-image.jpg | MoxaDRP-C100-C5-2L4C-Tmoxa-drp-c100-c5-t-win10-image.jpg | MoxaDRP-C100-C5-T-Win10moxa-drp-c100-c1-6c-t-image.jpg | MoxaDRP-C100-C1-6C-T
CPUIntel® Core™ i7-1185G7EIntel® Core™ i5-1145G7EIntel® Core™ i5-1145G7EIntel® Celeron® 6305E
Memory8 GB8 GB8 GB8 GB
Storage Slots1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
OS PreinstalledWin 10 LTSC
64 GB Cfast
LAN/Serial2/24/62/22/8
USB 3.03333
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-drp-c100-c5-6c-t-image.jpg | MoxaDRP-C100-C5-6C-Tmoxa-drp-c100-c7-2l4c-t-image.jpg | MoxaDRP-C100-C7-2L4C-Tmoxa-drp-c100-c5-8l-t-image.jpg | MoxaDRP-C100-C5-8L-T
CPUIntel® Core™ i5-1145G7EIntel® Core™ i7-1185G7EIntel® Core™ i5-1145G7E
Memory8 GB8 GB8 GB
Storage Slots1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
OS Preinstalled
LAN/Serial2/84/610/2
USB 3.0333
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
