MC-7200-DC-CP-Tシリーズ

DNV GL認証、4つのシリアルポート、4つのギガビットイーサネットポート、6つのUSBポートを備えた第3世代Intel® Core™ CPUマリンコンピュータ

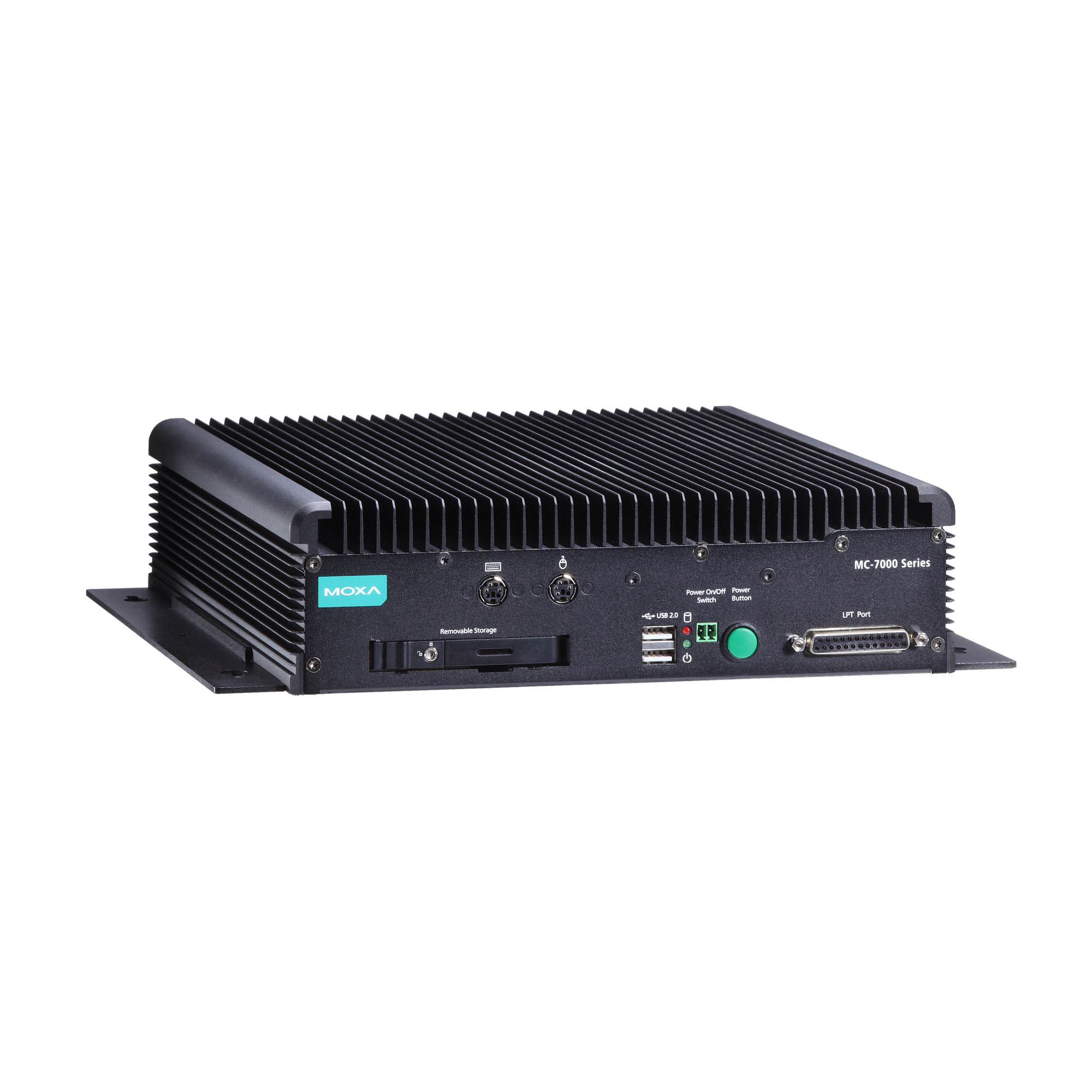

moxa-mc-7200-dc-cp-t-series-image-1-(1).jpg | Moxa

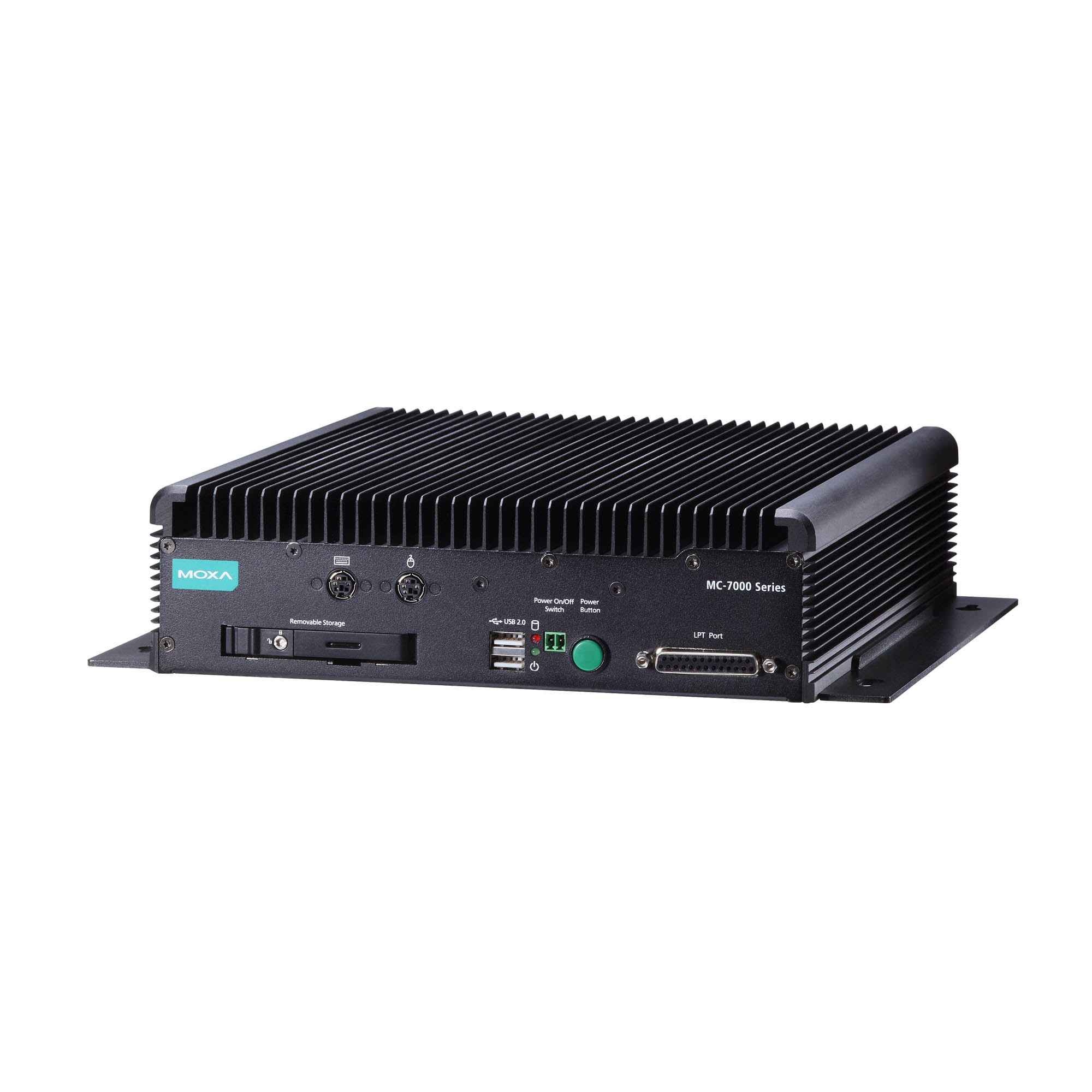

moxa-mc-7200-dc-cp-t-series-image-2-(1).jpg | Moxa

特徴および利点

  • Intel® Core™プロセッサ:i7 3555LE、i3 3120ME、またはCeleron 1047UE
  • ファンレス設計のコンパクトサイズ
  • 3つの独立したディスプレイ(DVI-D x 2 + VGA x1)
  • ネットワーク冗長性を確保するための4つのギガビットイーサネットポートを装備
  • ストレージ容量を増やすための2つのSATAドライブスロット
  • 動作温度範囲-40~70°C
  • Moxa Proactive Monitoringソフトウェアをサポート

認証

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MC-7200-DC-CP-Tコンピュータは、Intel® Core™ i7 3555LEプロセッサを搭載し、4つのシリアルポート、4つのギガビットイーサネットポート、および6つのUSBポートを備えています。このコンピュータは、船舶用途向けの高性能で用途の広いペリフェラルを提供します。

高品質と耐久性を念頭に置いて設計されたマリングレードのMC-7200-DC-CP-Tコンピュータは、1G振動に対して証明された頑丈なシャーシを備えており、過酷な環境でも信頼性の高いプラットフォームを提供します。さらに、コンパクトなサイズ、ファンレス設計、および低消費電力により、最適な放熱設計が提供され、船舶用途の艦橋システムの設置が容易になります。

ユーザーはWindows XP Embedded、Windows XP Professional、またはWindows 7を簡単にインストールして、システム開発とアプリケーションの実装のための柔軟で使いやすい環境を提供できます。

MC-7200-DC-CP-Tは、ユーザーが多くのシステムパラメータを追跡できる、設置面積が小さく、リソースに優しく、使いやすいユーティリティであるMoxa Proactive Monitoringソフトウェアをサポートしています。ユーザーは、ユーザーインターフェースのパラメータに対応するアイコンをクリックするだけで、これらのキーパーツの現在のパラメータ値を表示できます。ユーザー定義のキーパーツインジケータ(KPI)は、コンピュータのキーパーツを監視するために使用されます。これらのKPIが事前設定済みのしきい値を超えると、表示アラートや音声アラートがリレーおよびSNMPトラップを介して自動的にトリガーされるため、オペレータは事前に予知メンテナンスタスクを設定してシステムのダウンタイムを回避するのに非常に便利です。

外観

前面

背面

  • CPU

    Intel® Celeron® Processor 1047UE (2M Cache, 1.40 GHz)
    Intel® Core™ i3-3210 Processor (3M Cache, 3.20 GHz)
    Intel® Core™ i7-3555LE Processor (4M Cache, up to 3.20 GHz)

  • System Chipset

    Mobile Intel® QM77 Express Chipset

  • Graphics Controller

    Intel® HD Graphics 4000 (integrated)

  • System Memory Pre-installed

    4 GB DDR3/DDR3L

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 2

  • Supported OS

    Windows Embedded Standard 7 (WS7E) 32-bit
    Windows Embedded Standard 7 (WS7E) 64-bit
    Windows 10 Embedded IOT Ent 2016 LTSB High End EPKEA
    Windows 10 Embedded IOT Ent 2016 LTSB Value EPKEA

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4

  • Serial Ports

    RS-232 ports x 2 (DB9 male)
    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 6, type-A connectors

  • Audio Input/Output

    Line in x 1, Line out x 1, 3.5 mm phone jack

  • LPT port

    1, 25-pin D-sub

  • PS/2

    Keyboard PS/2 x 1, Mouse PS/2 x 1

  • Video Output

    DVI-D x 2, 29-pin DVI-D connectors (female)
    VGA x 1, 15-pin D-sub connector (female)

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    ADDC® (automatic data direction control) for RS-485
    RTS/CTS, XON/XOFF

  • Isolation

    N/A

  • Parity

    None, Even, Odd, Space, Mark

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    24 VDC (with tolerance from 18 to 30 VDC)

  • Power Connector

    Terminal block (for DC models)

  • Power Consumption (Max.)

    100 W

  • Automatic Reboot Trigger

    Built-in WDT

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature

    -50 to 80°C (-58 to 176°F)

  • Housing

    Metal

  • Dimensions (with ears)

    287 x 250 x 70 mm (11.3 x 9.84 x 2.76 in)

  • Weight

    4,497 g (9.91 lb)

  • Safety

    CE
    FCC
    UL 60950-1

  • EMC

    EN 55022 Class B
    ENV 50204

  • EMI

    CISPR 22, FCC Part 15B Class A

  • Vibration

    IEC 60068-2-64, DNVGL-CG-0339

  • Maritime

    DNV
    IEC 60945
    CCS

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリーズ日
Driver for MC-7200-DC-CP-T Series
574.8 MB
ドライバー v1.0
  • Windows 10
2019年4月26日 2019年4月26日
Driver for MC-7200-DC-CP-T Series (Windows 10)
574.8 MB
ドライバー v1.0
  • Windows 10
2019年4月10日 2019年4月10日
Driver for MC-7200-DC-CP-T Series (Windows 7 Embedded)
492.0 MB
ドライバー v1.0
  • Windows 7
2015年2月9日 2015年2月9日
Software Package for MC-7200-DC-CP-T Series (Example for Windows 7)
640.8 KB
ソフトウェアパッケージ v1.0
  • Windows 7
2015年2月9日 2015年2月9日
Utility for MC-7200-DC-CP-T Series (SerialInterface for Windows 7)
263.2 KB
ユーティリティ v1.0
  • Windows 7
2015年2月9日 2015年2月9日

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
MC-7200-DC-CP-Tシリーズデータシート
3.8 MB
データシート 日本語 v1.1 2020年1月21日 2020年1月21日
Compatibility Guide for MC-7200-DC-CP-T Series
583.2 KB
互換性ガイド 英語 v2.4 2019年2月19日 2019年2月19日
Compatibility Guide for MC-7200-DC-CP-T Series
214.2 KB
互換性ガイド 英語 v2.2 2017年6月30日 2017年6月30日
Manual for MC-7200-DC-CP-T Series
7.3 MB
マニュアル 英語 v2.0 2017年3月20日 2017年3月20日
QIG for MC-7200-DC-CP-T Series
1.3 MB
QIG (クイックインストールガイド) 英語 v1.0 2015年2月10日 2015年2月10日

利用可能なモデル (4)

画像を表示
moxa-mc-7210-dc-cp-t-image.jpg | MoxaMC-7210-DC-CP-Tmoxa-mc-7230-dc-cp-t-image.jpg | MoxaMC-7230-DC-CP-Tmoxa-mc-7270-dc-cp-t-image.jpg | MoxaMC-7270-DC-CP-Tmoxa-mc-7270-dc-cp-t-w7e-image.jpg | MoxaMC-7270-DC-CP-T-W7E
CPUCeleron 1047UEi3-3120MEi7-3555LEi7-3555LE
RAM4 GB4 GB4 GB4 GB
Storage2 x SSD tray2 x SSD tray2 x SSD tray2 x SSD tray
(32 GB preinstalled)
OS PreinstalledWS7E
LAN/Serial4/44/44/44/4
USB 2.06666
Video Outputs1 x VGA, 2 x DVI-D1 x VGA, 2 x DVI-D1 x VGA, 2 x DVI-D1 x VGA, 2 x DVI-D
