MC-7400シリーズ

Intel®第6世代Core™ CPUマリンコンピュータ（DNV GL認証、3つの独立したディスプレイポート（1 x DVI-I、1 x DVI-D、1 x ディスプレイポート）、ワイヤレス用のミニPCIe拡張スロット、および4つのNMEA 0183ポートを装備）

moxa-mc-7400-series-image-(1).jpg | Moxa
moxa-mc-7400-series-image-1-(1).jpg | Moxa
moxa-mc-7400-series-image-2-(1).jpg | Moxa
moxa-mc-7400-series-image-3-(1).jpg | Moxa
moxa-mc-7400-series-image-4-(1).jpg | Moxa
moxa-mc-7400-series-image-5-(1).jpg | Moxa
moxa-mc-7400-series-image-6-(1).jpg | Moxa

機能と特長

  • 第6世代Intel® Core™ i5/i7プロセッサ
  • DDR4 SO-DIMMメモリ（最大32 GB）
  • 3つの独立したディスプレイ（1 x DVI-I、1 x DVI-D、1 x ディスプレイポート）
  • 9つのUSBポート、5つのLANポート、4つのCOMポートを含む各種I/Oインターフェース
  • 取り外し可能な2.5” SSDストレージベイ x 2
  • ACまたはDC電源モデルが利用可能
  • Win 10 IoTおよびDebian 9オペレーティングシステムをサポート
  • システムステータス監視用のMoxaプロアクティブ監視ユーティリティをサポート

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-dnv-gl-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MC-7400シリーズマリンコンピュータは、第6世代Intel® Core™ i5/i7プロセッサを搭載しており、NMEA 0183ポート、シリアルポート、ギガビットイーサネットポート、USB 2.0/3.0ポートおよび拡張用miniPCIスロットといったフルレンジのI/O接続性を提供します。MC-7400は、卓越したPCパフォーマンスを提供するように設計されており、海洋アプリケーションに新しいレベルの柔軟性と制御をもたらします。



プロアクティブ監視機能

Moxaプロアクティブ監視機能は、ユーザーが複数のシステムパラメータを追跡できるようにする、小フットプリントでリソースにやさしく、使いやすいユーティリティです。ユーザーは、ユーザーインターフェースのパラメータに対応するアイコンをクリックするだけで、これらのキーパーツの現在のパラメータ値を表示できます。ユーザー定義キーパーツインジケータ（KPI）は、コンピュータの主要部品を監視するために使用されます。これらのKPIが事前設定されたしきい値を超えると、リレーおよびSNMPトラップを介して視覚的および/または音声警報が自動的にトリガーされ、オペレータが予測保守タスクを事前に設定することによってシステムダウンタイムを回避することが非常に便利になります。



外観

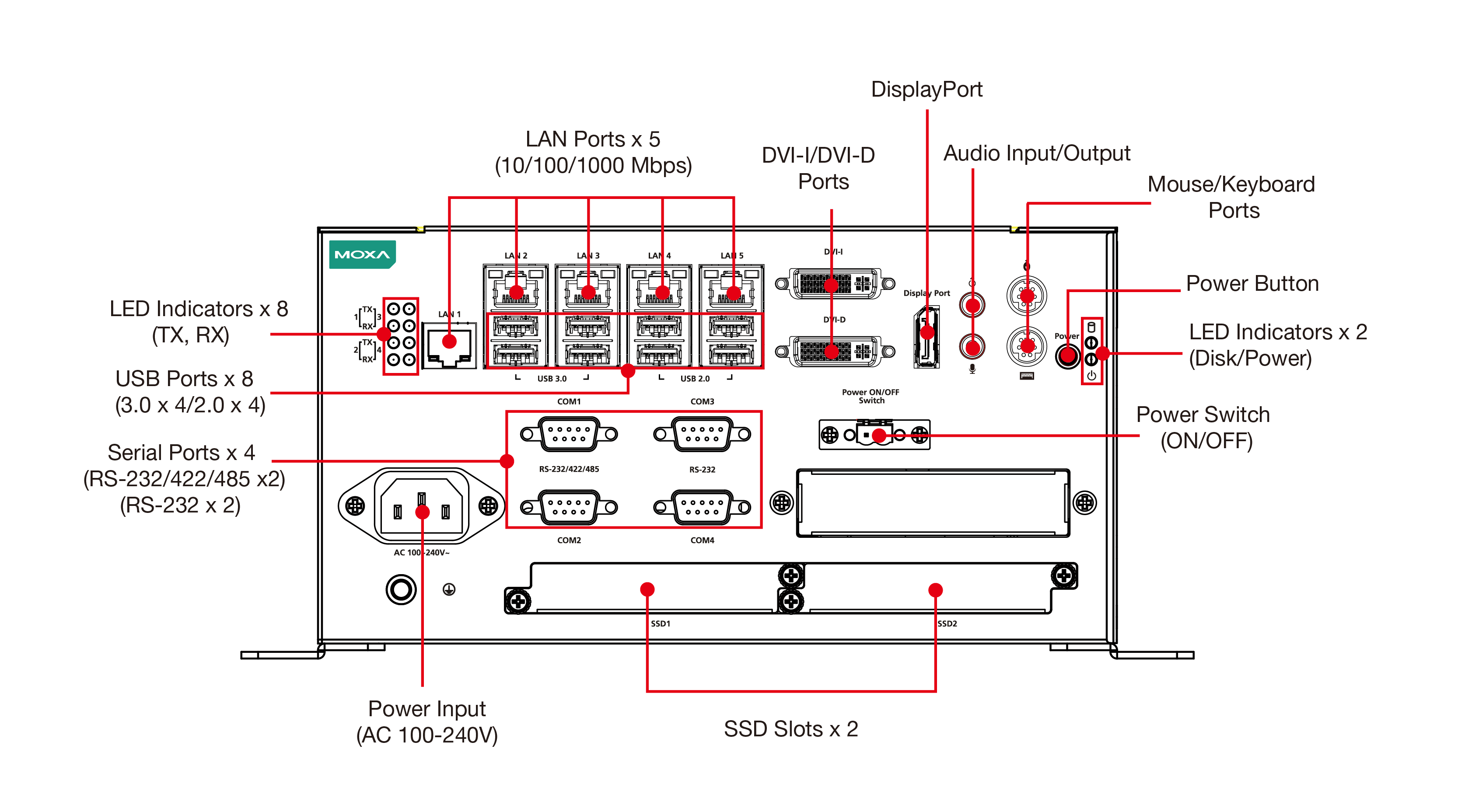

MC-7410 ACモデル

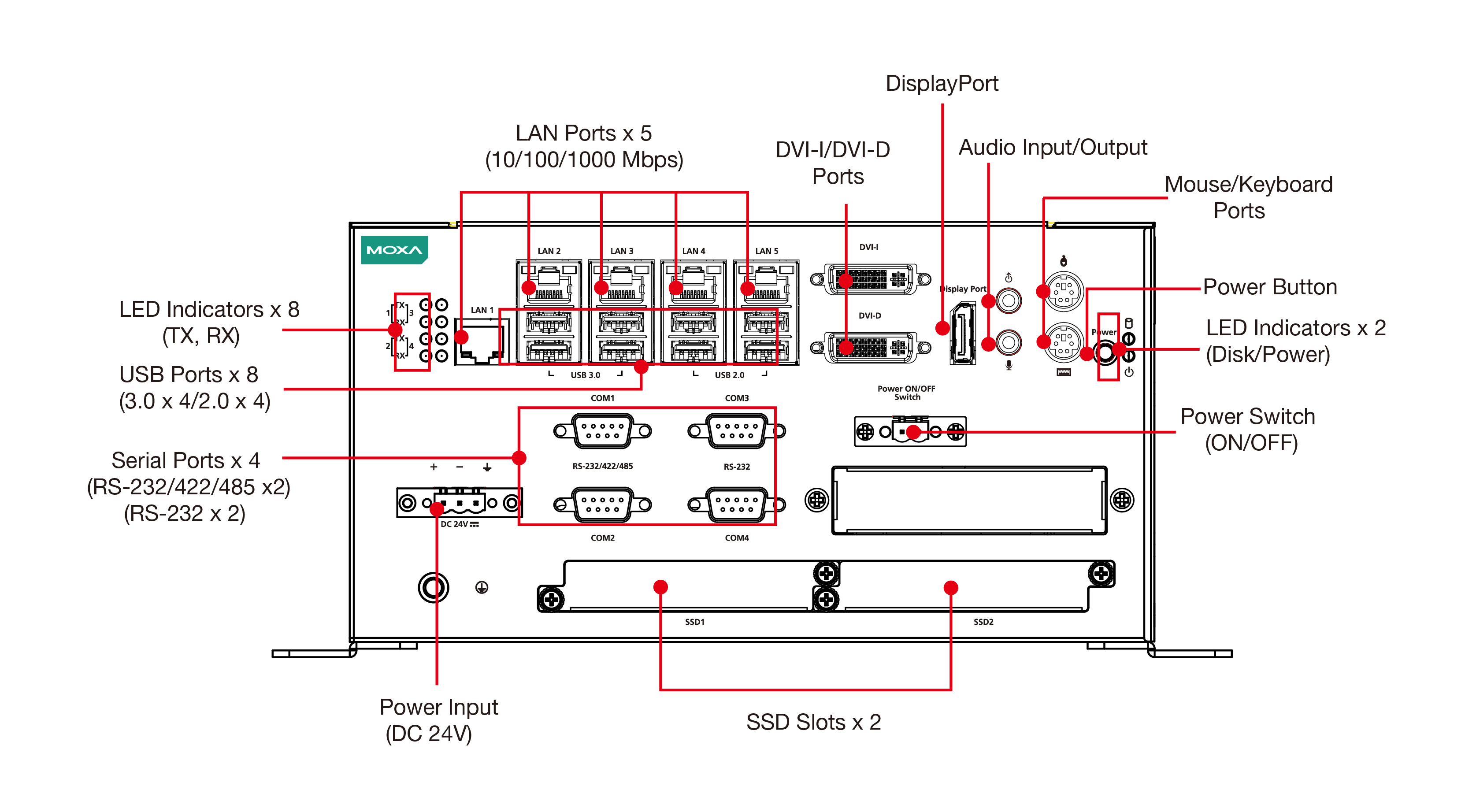

MC-7410 DCモデル

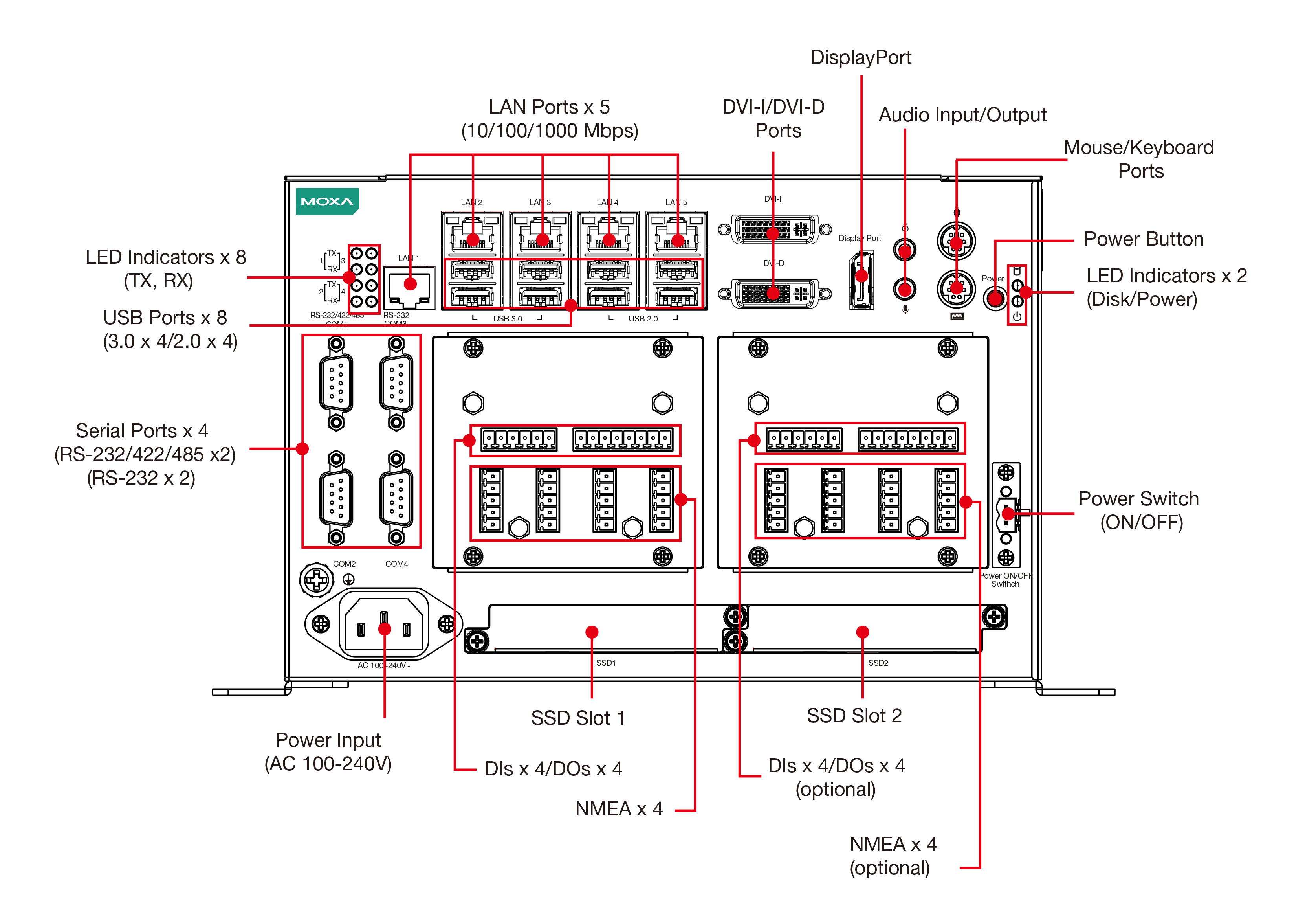

MC-7420 ACモデル

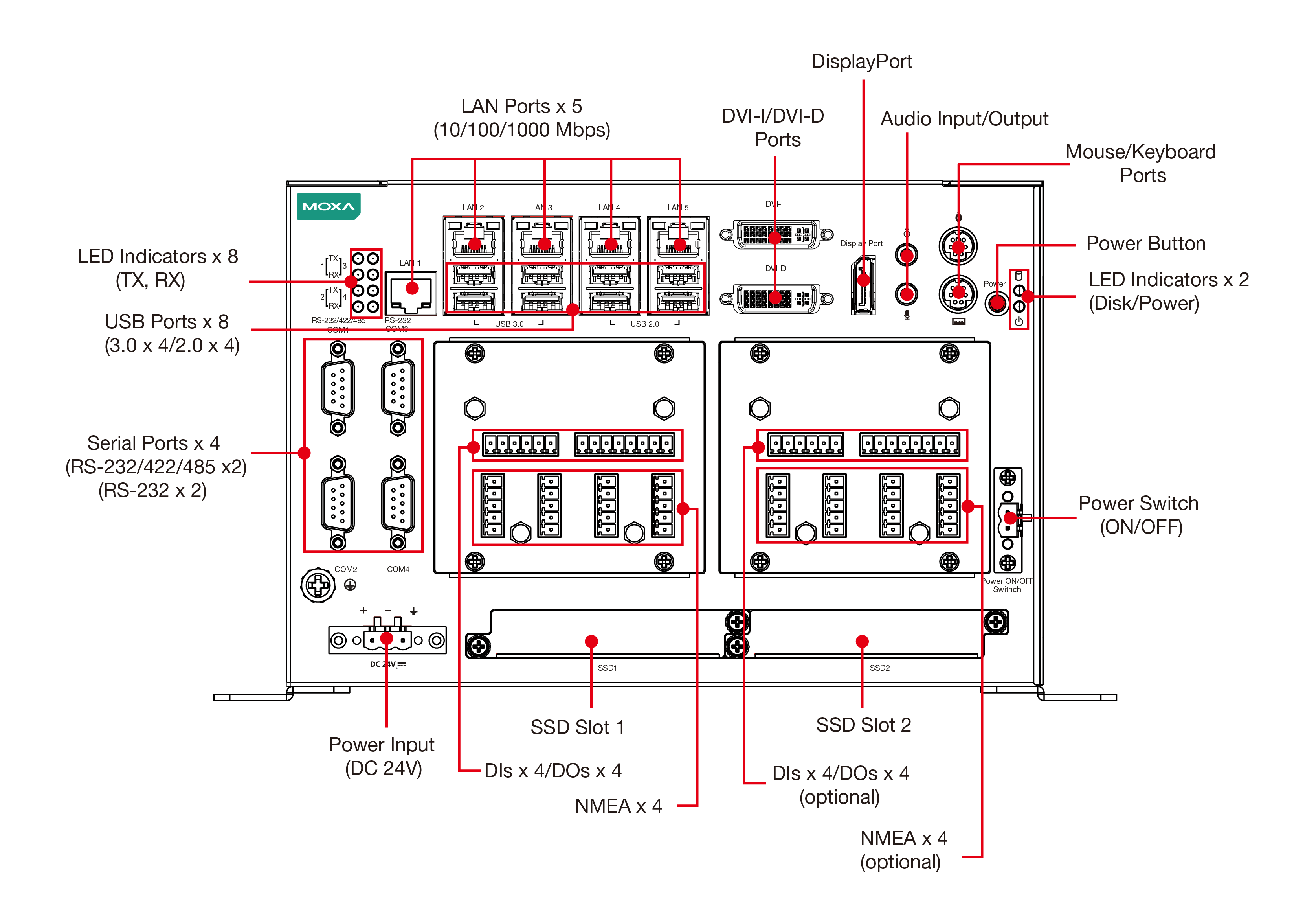

MC-7420 DCモデル



  • CPU

    Intel® Celeron® Processor G3902E (2M Cache, 1.60 GHz)
    Intel® Core™ i5-6442EQ Processor (6M Cache, up to 2.70 GHz)
    Intel® Core™ i7-6822EQ Processor (6M Cache, up to 2.80 GHz)

  • System Chipset

    Mobile Intel® QM170 Chipset

  • Graphics Controller

    Celeron: Intel® HD Graphics 510
    Core i5: Intel® HD Graphics 530
    Core i7: Intel® HD Graphics 530

  • System Memory Slot

    SODIMM DDR4 slot x 2

  • Supported OS

    Windows 10 Embedded IoT Ent 2016 LTSB Value EPKEA
    Linux Debian 9
    Note: OS available by CTOS

  • Storage Slot

    2.5" HDD/SSD slots x 2

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 5

  • Serial Ports

    RS-232 ports x 2 (DB9 male)
    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 5, type-A connectors

  • USB 3.0

    USB 3.0 hosts x 4, type-A connectors

  • Audio Input/Output

    Line in x 1, Line out x 1, 3.5 mm phone jack

  • Digital Input

    DIs x 4
    Only for MC-7420 series

  • Digital Output

    DOs x 4
    Only for MC-7420 series

  • NMEA Port

    NMEA 0183 ports x 4 (terminal block)
    Only for MC-7420 series

  • Video Input

    DVI-D x 1, 29-pin DVI-D connector (female)
    DVI-I x 1, 29-pin DVI-I connector (male)

  • Video Output

    DisplayPort x 1

  • PS/2

    Keyboard PS/2 x 1 + Mouse PS/2 x 1

  • Connector

    Screw-fastened Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Contact Resistance

    50 milli-ohms (max.)

  • Initial Insulation Resistance

    1000 mega-ohms (min.) @ 500 VDC

  • Mechanical Endurance

    100,000,000 operations

  • Minimum Permitted Load

    20 A @ 30 VDC

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    ADDC® (automatic data direction control) for RS-485, RTS/CTS, XON/XOFF

  • Isolation

    None

  • Parity

    None, Even, Odd, Space, Mark

  • NMEA Interface

    NMEA 0183: RS-422
    Baudrate: 4800 bps
    Data Bits: 8
    Handshake: None
    Optical Isolation Protection: 3 kV
    Parity: None
    Stop Bits: 1, 1.5, 2

  • Power Consumption

    100 W

  • Input Voltage

    100 to 240 VAC, 24 VDC

  • Power Connector

    Terminal block (for DC models)

  • Automatic Reboot Trigger

    Built-in WDT

  • Weight

    MC-7410 Series: 5500 g (12.12 lb)
    MC-7420 Series: 6000 g (13.23 lb)

  • Dimensions (with ears)

    MC-7410 Series: 240 x 209 x 125 mm (9.45 x 8.23 x 4.92 in)
    MC-7420 Series: 240 x 209 x 160 mm (9.45 x 8.23 x 6.3 in)

  • Housing

    Metal

  • Operating Temperature

    -25 to 55°C (-13 to 131°F)

  • Storage Temperature (package included)

    -30 to 60°C (-22 to 140°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Maritime

    IEC 60945

  • Safety

    CE, IEC 62368-1, UL 60950-1

  • Radio Frequency

    FCC

  • EMC

    EN 55032/24

  • EMI

    CISPR 22, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Linux version)
508.2 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年1月22日 2025年1月22日 リリースノート
Software Package for MXview One Series (Windows version)
284.5 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年1月22日 2025年1月22日 リリースノート
x86 Computers (Linux drivers and SDK)
802.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 リリースノート
Proactive Monitoring Software Package (Windows edition)
68.4 MB 		ソフトウェアパッケージ
SHA-512
v2.2
  • Windows 10
 2021年8月3日 2021年8月3日 リリースノート
Proactive Monitoring Software Package
68.4 MB 		ソフトウェアパッケージ
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
 2021年7月28日 2021年7月28日 リリースノート
MXview v3.2.4 Software
389.2 MB 		ソフトウェアパッケージ
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2021年7月16日 2021年7月16日 リリースノート
Software Package for MC-7400 Series (example code)
24.3 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2019年4月2日 2019年4月2日 リリースノート
Utility for MC-7400 Series
249.6 KB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2018年12月18日 2018年12月18日 リリースノート
Driver for MC-7400 Series
1.0 GB 		ドライバー
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
 2018年12月5日 2018年12月5日 リリースノート
Firmware for MC-7400 Series (Linux)
499.2 MB 		ファームウェア
SHA-512
v1.0
  • Linux Kernel 4.x
 2018年10月29日 2018年10月29日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for MC-1100 series, MC-1200 series, MC-3201 series, MC-7400 series
216.6 KB 		宣言書 英語 v1.0 2024年10月2日 2024年10月2日
Declaration of Conformity for MC-7400 Series
316.6 KB 		宣言書 英語 v1.0 2023年10月30日 2023年10月30日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		マニュアル 英語 v1.2 2023年1月20日 2023年1月20日
MC-7400 シリーズデータシート
6.3 MB 		データシート 日本語 v1.5 2021年7月5日 2021年7月5日
QIG for MC-7400 Series
973.0 KB 		QIG (クイックインストールガイド) 英語 v1.1 2021年5月4日 2021年5月4日
Manual for MC-7400 Series (Windows)
1.7 MB 		マニュアル 英語 v1.0 2019年3月14日 2019年3月14日
Manual for MC-7400 Series (hardware)
3.9 MB 		マニュアル 英語 v1.0 2019年3月13日 2019年3月13日
2D CAD for MC-7400 Series (MC-7420-AC)
1.0 MB 		2D CAD 英語 2019年1月18日 2019年1月18日
2D CAD for MC-7400 Series (MC-7420-DC)
939.5 KB 		2D CAD 英語 2019年1月18日 2019年1月18日
2D CAD for MC-7400 Series (MC-7410-AC)
1.1 MB 		2D CAD 英語 2019年1月18日 2019年1月18日
2D CAD for MC-7400 Series (MC-7410-DC)
715.0 KB 		2D CAD 英語 2019年1月17日 2019年1月17日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (8)

画像を表示
比較
moxa-mc-7420-c1-ac-image.jpg | MoxaMC-7420-C1-AC
比較
moxa-mc-7420-c5-ac-image.jpg | MoxaMC-7420-C5-AC
比較
moxa-mc-7410-c5-dc-image.jpg | MoxaMC-7410-C5-DC
比較
moxa-mc-7420-c1-dc-image.jpg | MoxaMC-7420-C1-DC
ProcessorCeleron G3902Ei5-6442EQi5-6442EQCeleron G3902E
RAMDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GB
HDD/SSD Tray2222
LAN5555
Serial4444
DI/DO4 DIs, 4 DOs4 DIs, 4 DOs–4 DIs, 4 DOs
NMEA 018344–4
Power Input100-240 VAC100-240 VAC24 VDC24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-mc-7410-c1-dc-image.jpg | MoxaMC-7410-C1-DC
比較
moxa-mc-7410-c5-ac-image.jpg | MoxaMC-7410-C5-AC
比較
moxa-mc-7410-c1-ac-image.jpg | MoxaMC-7410-C1-AC
比較
moxa-mc-7420-c5-dc-image.jpg | MoxaMC-7420-C5-DC
ProcessorCeleron G3902Ei5-6442EQCeleron G3902Ei5-6442EQ
RAMDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GB
HDD/SSD Tray2222
LAN5555
Serial4444
DI/DO–––4 DIs, 4 DOs
NMEA 0183–––4
Power Input24 VDC100-240 VAC100-240 VAC24 VDC
