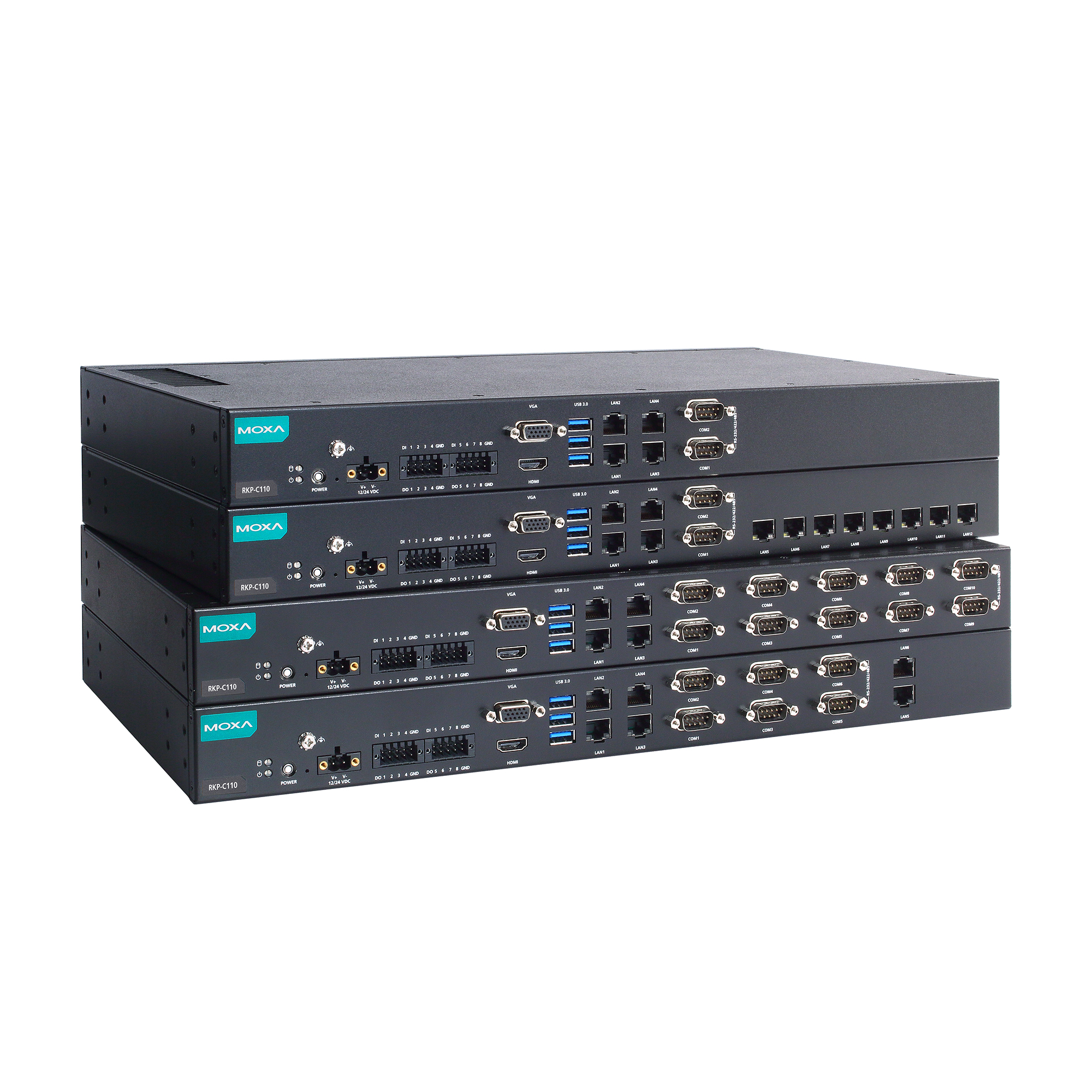

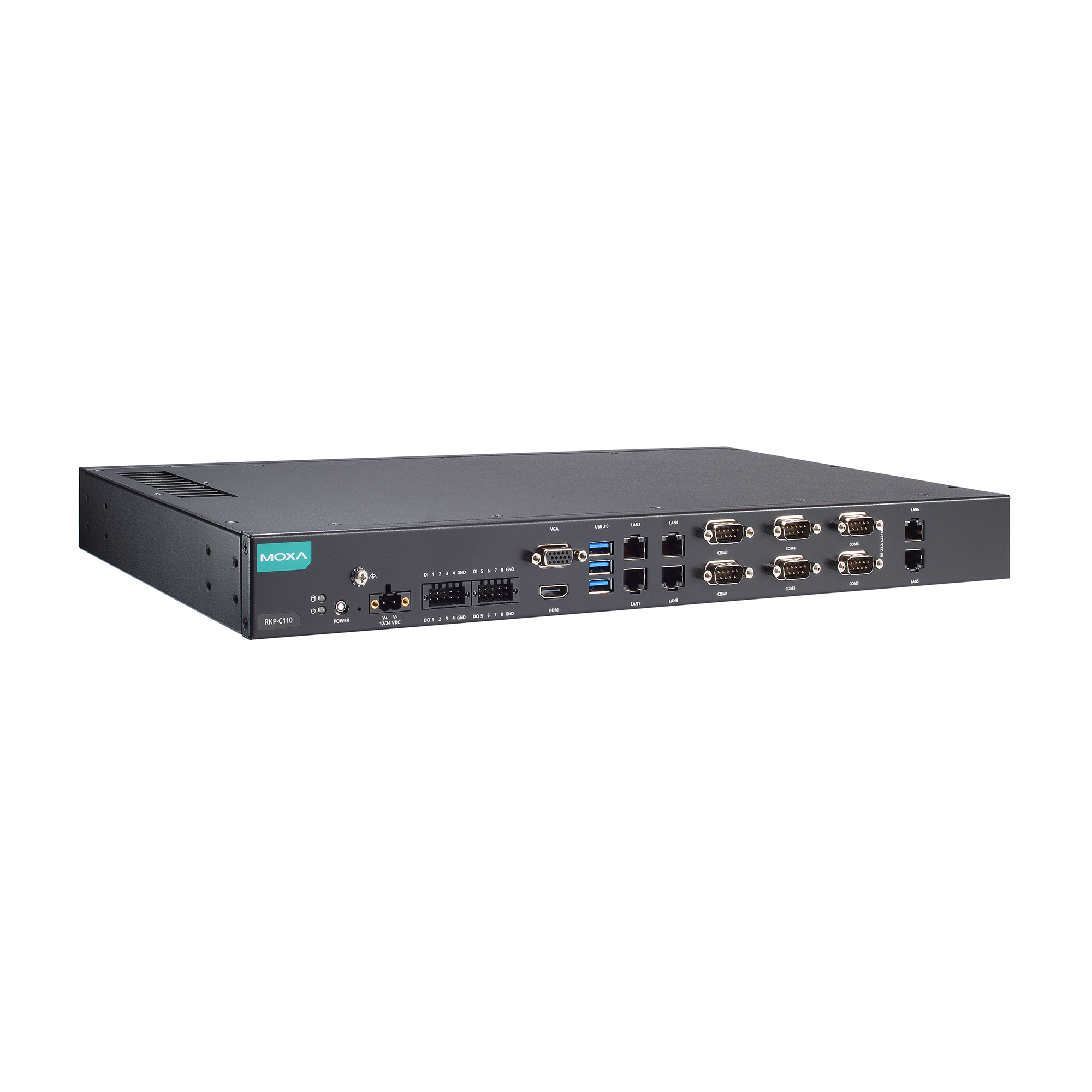

RKP-C110シリーズ

第11世代Intel® Core™ Tiger Lakeプロセッサのベースモデルとハイインターフェースモデルを搭載したラックマウントコンピュータ

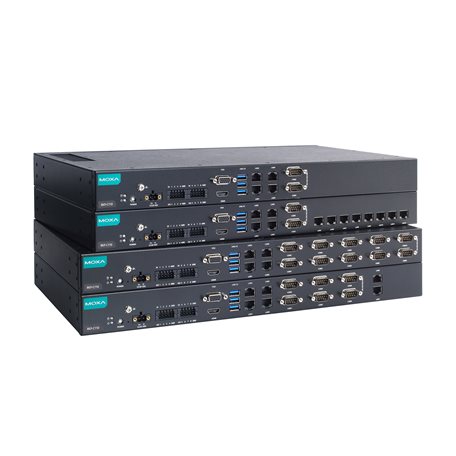

moxa-rkp-c110-series-image-(1).jpg | Moxa
moxa-rkp-c110-series-image-1-(1).jpg | Moxa
moxa-rkp-c110-series-image-2-(1).jpg | Moxa
moxa-rkp-c110-series-image-3-(1).jpg | Moxa
moxa-rkp-c110-series-image-4-(1).jpg | Moxa
moxa-rkp-c110-series-image-5-(1).jpg | Moxa

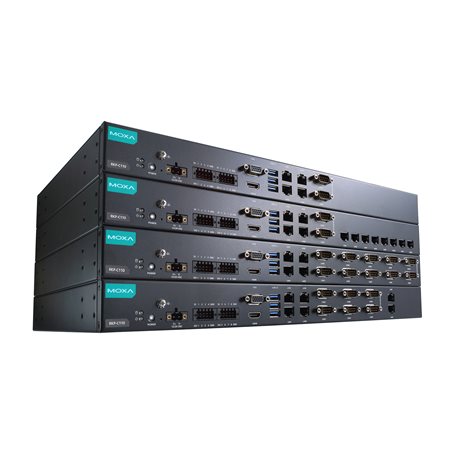

moxa-rkp-c110-series-image-6-(1).jpg | Moxa

機能と特長

  • ファンレス設計の1Uラックマウントコンピュータ
  • 第11世代Intel® Celeron®、あるいはIntel® Core™ i5またはi7プロセッサ
  • 最大12のLANポートと10のシリアルポート用のリッチなインターフェースオプション
  • 多くの現場アプリケーションに適合する標準フォームファクタ
  • インターフェースに簡単にアクセスできる統合フロントパネル接続設計
  • 動作温度範囲-30~60°C

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-bsmi-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

RKP-C110ラックマウントコンピュータは、11世代Intel® Celeron®、あるいはIntel® Core™i5または i7プロセッサを搭載しています。このコンピュータは、インターフェース オプションが豊富で、最大 12個のギガビットイーサネットポート、最大 10 個の RS-232/422/485 シリアルポート、8 個のデジタル入力、8 個のデジタル出力などニーズに合わせて選択可能です。 通信インターフェースは製品の正面にあり、産業用途において簡単にアクセスし、拡張することができます。 2つの手動回転2.5インチSSDストレージと交換可能な外部RTCバッテリー設計により、信頼性が高く、耐久性があり、多用途でありながらユーザーフレンドリーなコンピューティングプラットフォームが実現します。

-30~60℃の動作温度範囲と内蔵TPM 2.0モジュールを備えた1U標準フォームファクタファンレスラックマウントコンピュータとして設計されたRKP-C110コンピュータは、過酷な動作環境における産業用アプリケーションの安全で信頼性の高いコンピューティングプラットフォームとして最適です。

外観

前面図

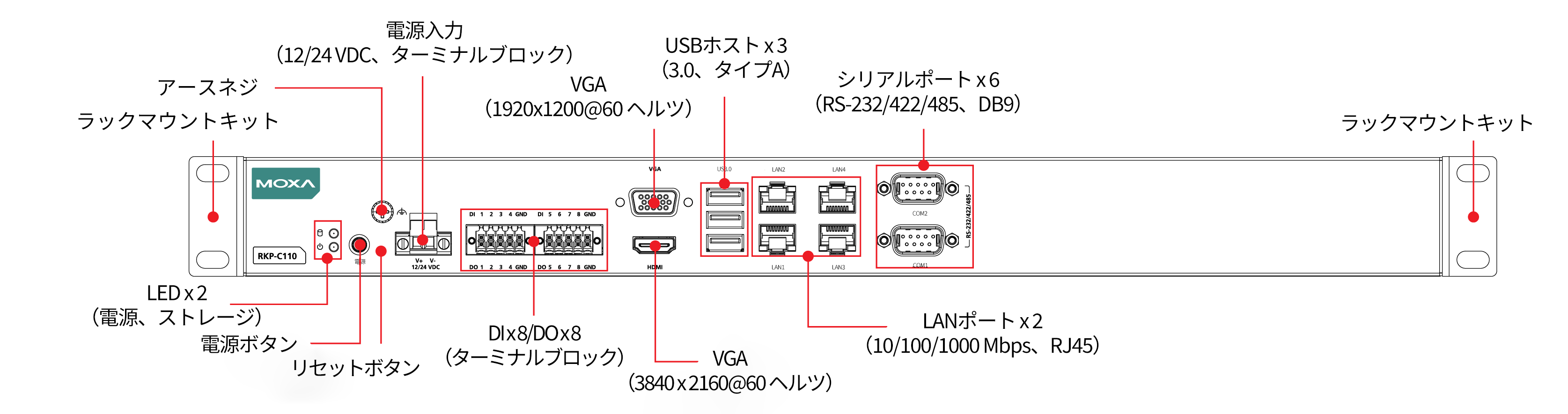

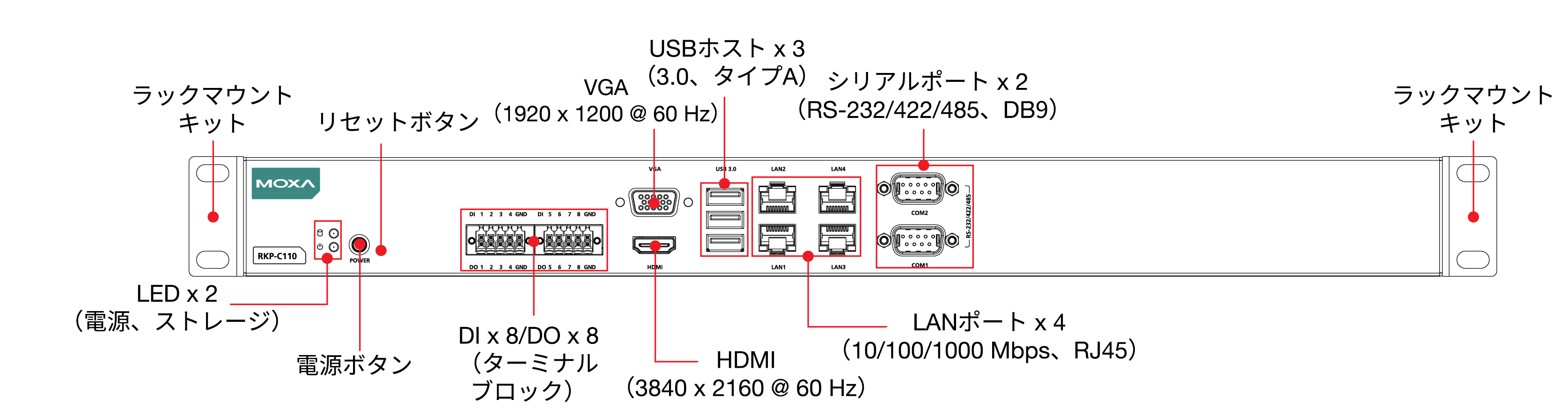

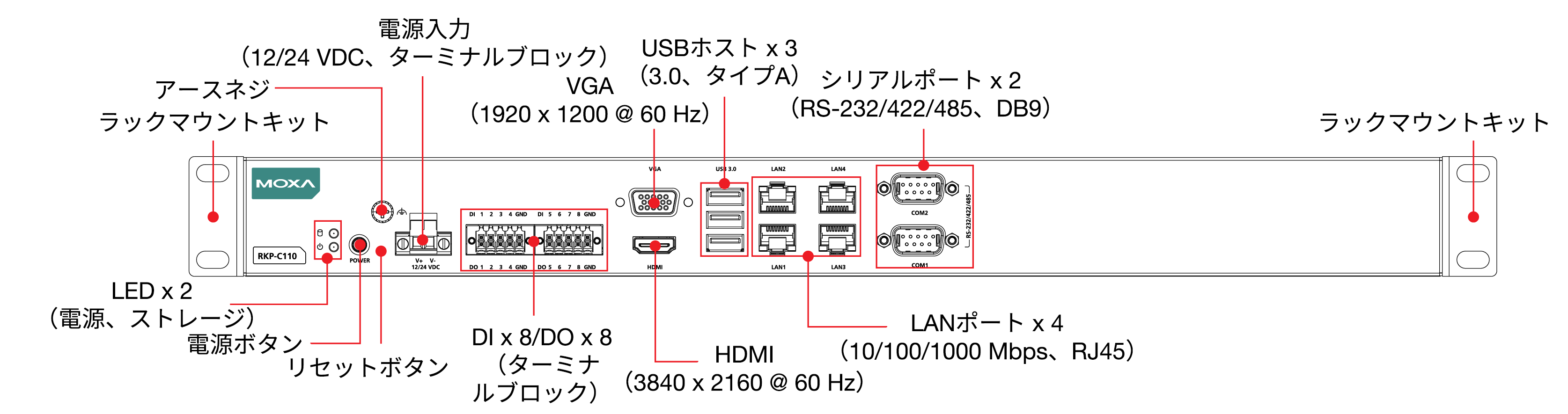

RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル

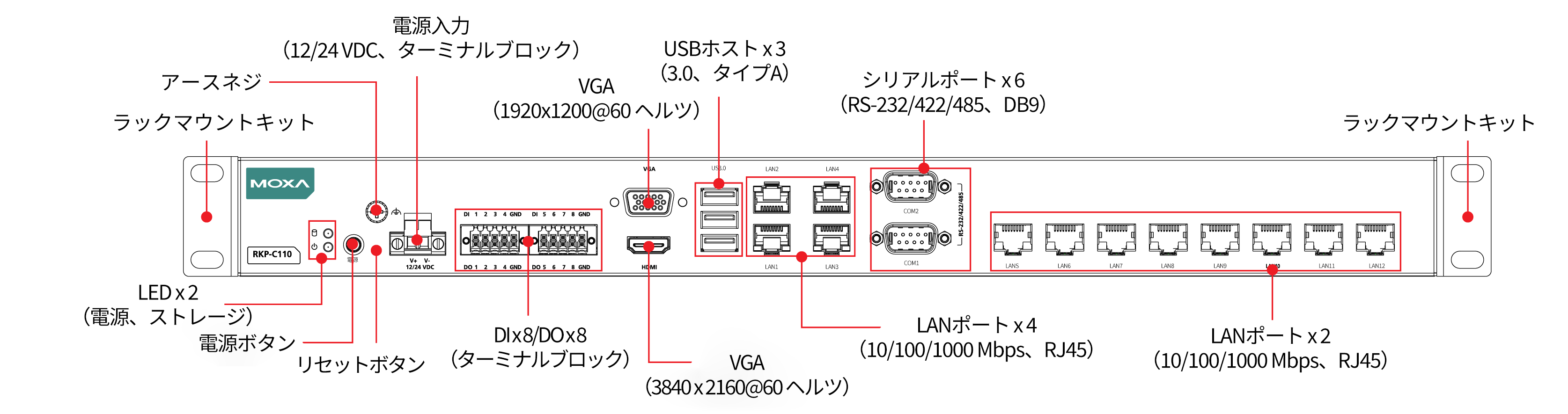

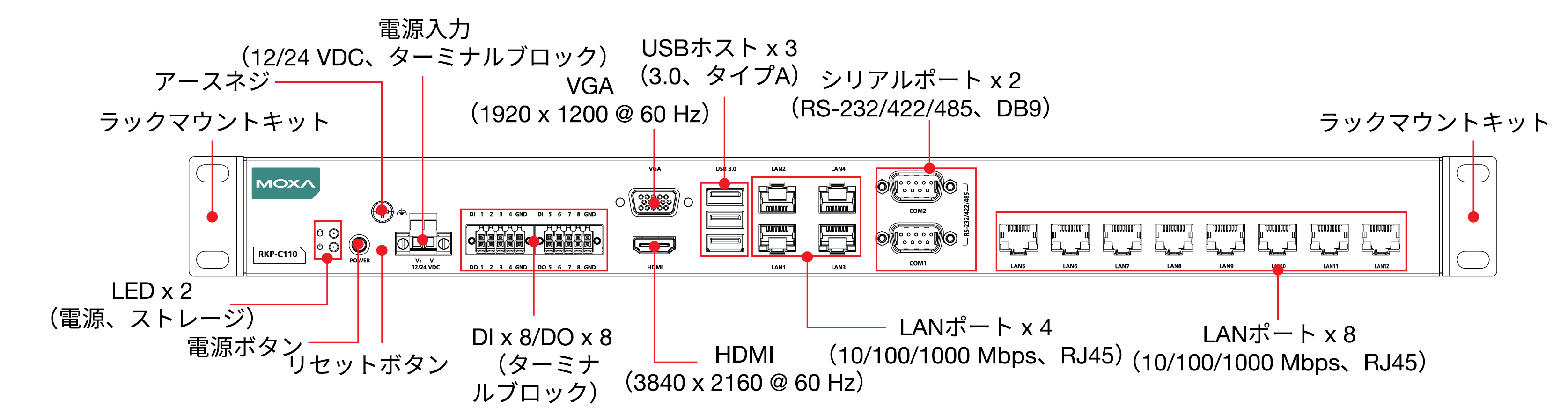

RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル

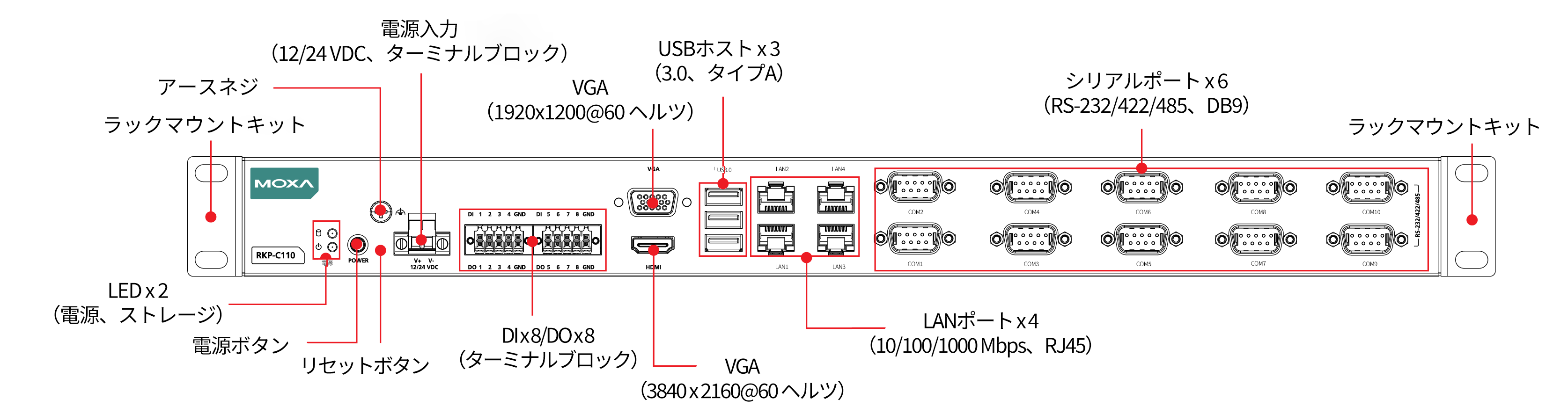

RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル

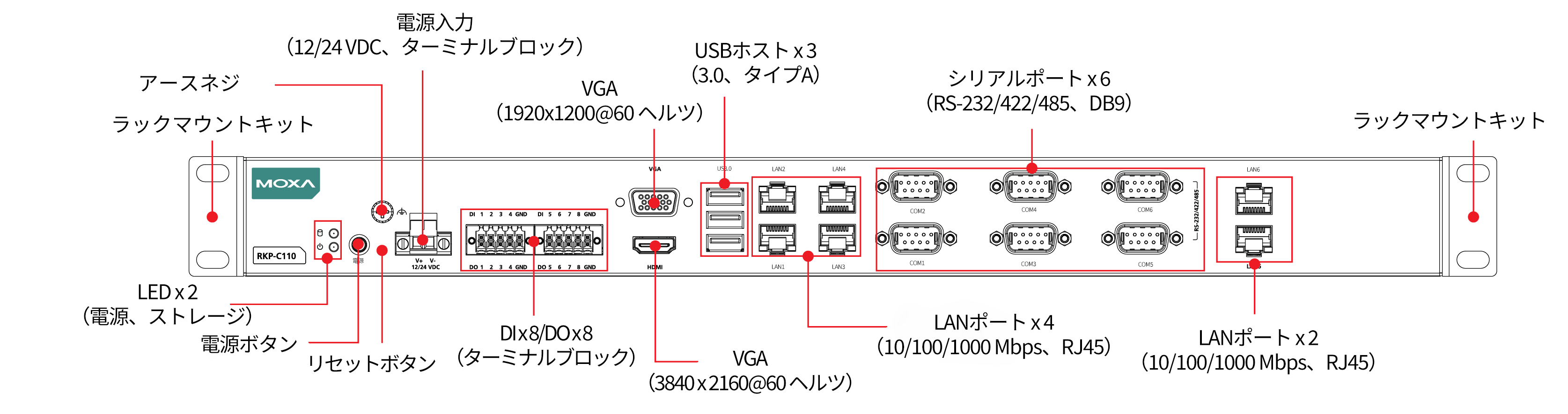

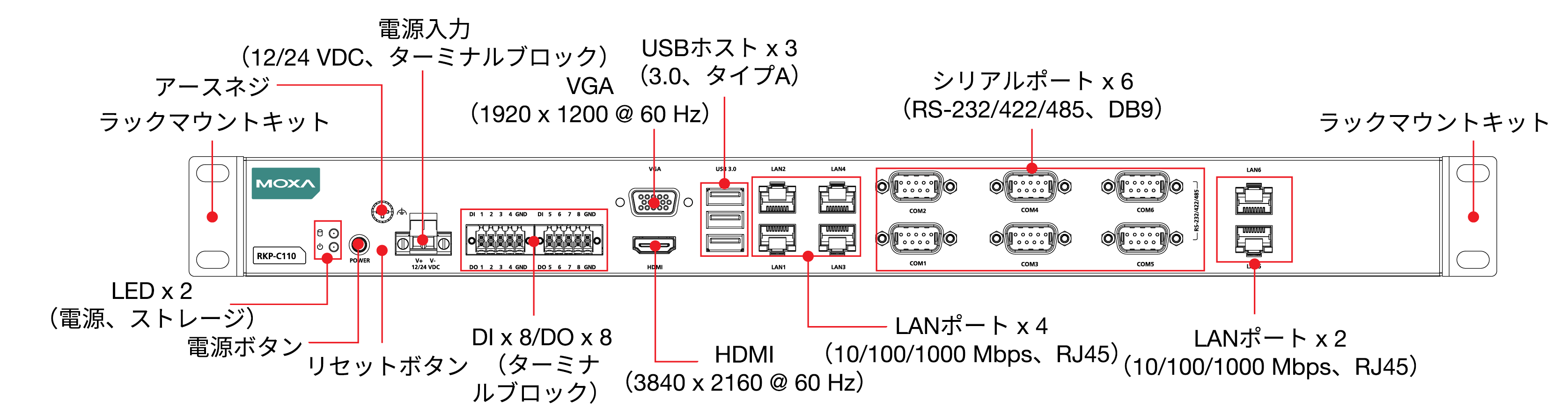

RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル

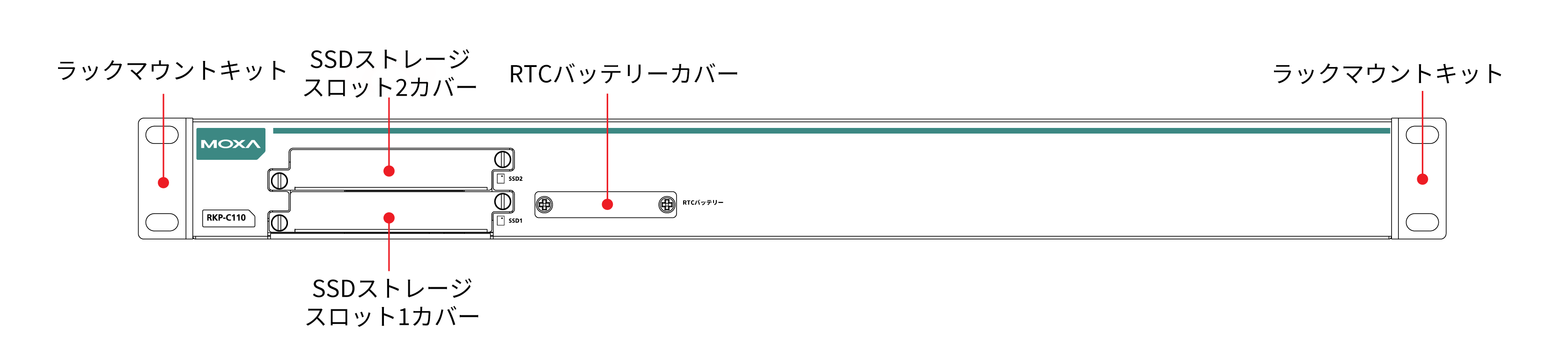

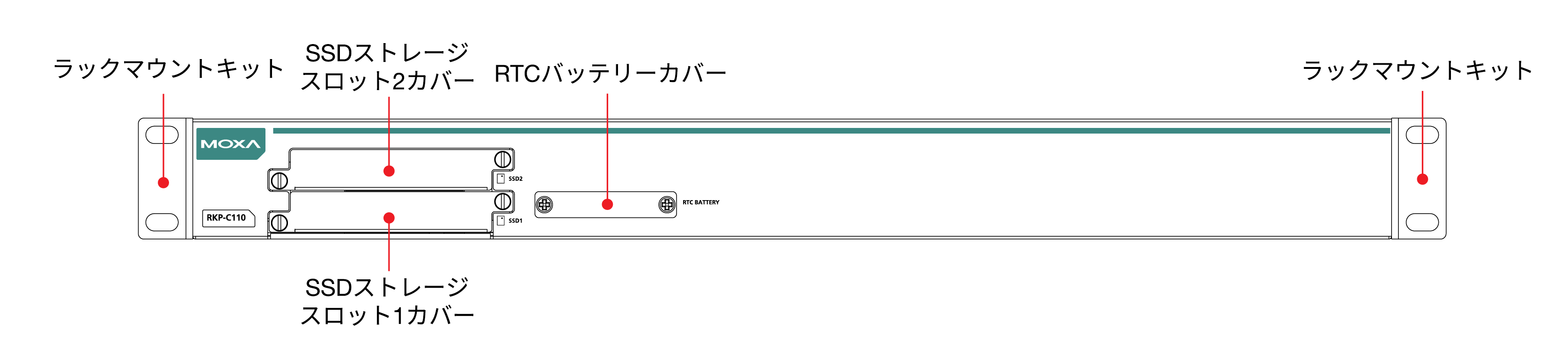

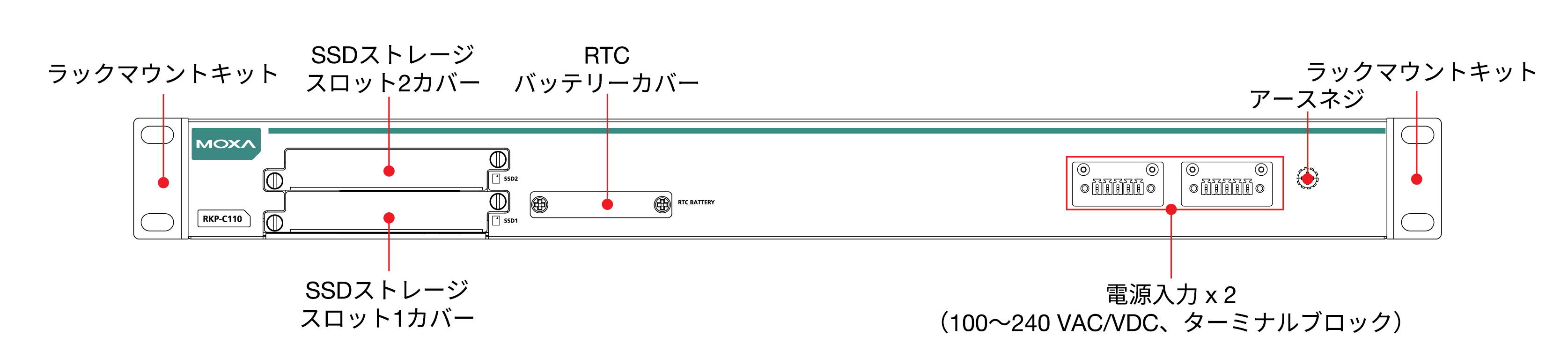

背面図

  • CPU

    RKP-C110-C1 Series: Intel® Celeron® 6305E "(Dual core, 4M cache, 1.80 GHz)
    RKP-C110-C5 Series: Intel® Core™ Processor i5-1145G7E (Quad core, 8M cache, 2.60 GHz, Base:1.50 GHz)
    RKP-C110-C7 Series: Intel® Core™ Processor i7-1185G7E (Quad core, 12M cache, 2.80 GHz, Base:1.80 GHz)

  • System Memory Slot

    SODIMM DDR4 slots x 1, up to 32 GB max.

  • System Memory Pre-installed

    8 GB DDR4

  • Storage Slot

    2.5-inch SSD slots x 2 (SATAIII interface)
    RAID 0/1 support

  • Storage Pre-installed

    8 GB

  • Supported OS

    Windows Images and Drivers Supported:
    - Windows 10 IoT Ent LTSC 2021 64-bit
    - Windows 11 Professional 64-bit

    Linux Drivers Supported:
    - Debian 11 (Kernel 5.10)
    - Ubuntu 22.04 LTS (Kernel 5.15)
    - RHEL 9 (Kernel 5.14)

  • Graphics Controller

    Intel® UHD Graphics

  • Ethernet Ports

    RKP-C110-C1-8L-T/C5-8L-T/C7-8L-T Models:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 12
    RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T Models:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 6
    All Other Models:
    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4

  • Serial Ports

    RKP-C110-C1-8C-T/C5-8C-T/C7-8C-T Models:
    RS-232/422/485 ports x 10, software selectable (DB9 male)
    RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T Models:
    RS-232/422/485 ports x 6, software selectable (DB9 male)
    All Other Models:
    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • USB 3.0

    USB 3.0 hosts x 3, type-A connectors

  • Digital Input

    DIs x 8

  • Digital Output

    DOs x 8

  • TPM

    TPM v2.0

  • Video Output

    HDMI 2.0b x 1, (type A connector)
    VGA x 1, 15-pin D-sub connector (female)

  • Buttons

    Reset button
    Power button

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • Data Bits

    5, 6, 7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • Flow Control

    RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Connector

    Spring-type Euroblock terminal

  • Sensor Type

    Dry contact

  • Dry Contact

    Logic 0: Short to GND
    Logic 1: Open

  • Connector

    Spring-type Euroblock terminal

  • I/O Type

    Sink

  • Current Rating

    200 mA per channel

  • Voltage

    0 to 24 VDC

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Input Voltage

    12/24 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Power Consumption

    90 W

  • Housing

    Metal

  • IP Rating

    IP20

  • Dimensions

    440 x 230 x 43.6 mm (17.32 x 9.06 x 1.72 in)

  • Weight

    RKP-C110-C1-8C-T/C5-8C-T/C7-8C-T Models:
    3,610 g (7.95 Ib)
    RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-T Models:
    3,540 g (7.80 Ib)
    RKP-C110-C1-8L-T/C5-8L-T/C7-8L-T Models:
    3,800 g (8.37 Ib)
    RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10 Models:
    3,350 g (7.38 Ib)

  • Installation

    Rack mounting (standard 1U)

  • Operating Temperature

    -30 to 60°C (-22 to 140°F)

  • Storage Temperature

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A
    BSMI

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz

  • Safety

    UL 62368-1 (CB)
    BSMI

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • Package Drop Test

    ISTA 1A

  • Package Vibration Test

    ISTA 1A

  • Green Product

    RoHS, CRoHS, WEEE

  • Time Source

    Built-in RTC (real-time clock) with lithium-battery backup

  • Automatic Reboot Trigger

    Built-in WDT

  • Time

    493,336 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for RKP-C110 Series (Windows 10 IoT Enterprise LTSC 2021 example code)
18.2 MB
ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Driver for RKP-C110 Series (Windows 10 IoT Enterprise LTSC 2021)
2.6 GB
ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Utility for RKP-C110 Series (Windows 10 IoT Enterprise LTSC 2021)
4.4 MB
ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年12月5日 2023年12月5日 リリースノート
Driver for RKP-C110 Series (Windows 11 Professional 2022)
2.6 GB
ドライバー
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
Software Package for RKP-C110 Series (Windows 11 Professional 2022 example code)
18.2 MB
ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
Utility for RKP-C110 Series (Windows 11 Professional 2022)
4.4 MB
ユーティリティ
SHA-512
v1.0
  • Windows 11 Professional 2022
2023年12月5日 2023年12月5日 リリースノート
DRP/BXP/RKP Series Computers (Linux drivers and SDK)
1.6 MB
ソフトウェアパッケージ
SHA-512
v1.0
  • Debian 11.x
  • RHEL 9
  • Ubuntu 22.04
2023年10月6日 2023年10月6日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
DRP/BXP/RKP Series Computers Windows 10 IoT Enterprise LTSC 2021 Manual
14.5 MB
マニュアル 英語 v1.2 2024年3月1日 2024年3月1日
DRP/BXP/RKP Series Computers Windows 11 Professional 2022 Manual
9.4 MB
マニュアル 英語 v1.1 2024年3月1日 2024年3月1日
RKP-C110 シリーズデータシート
6.0 MB
データシート 日本語 v1.0 2024年2月1日 2024年2月1日
RKP Series Quick Installation Guide
1.6 MB
QIG (クイックインストールガイド) 英語 v1.3 2024年2月1日 2024年2月1日
Manual for RKP-C110 Series (hardware)
3.4 MB
マニュアル 英語 v1.0 2024年2月1日 2024年2月1日
DRP/BXP/RKP Series Computers Linux Installation Manual
639.9 KB
マニュアル 英語 v1.0 2023年11月1日 2023年11月1日

利用可能なモデル (15)

画像を表示
moxa-rkp-c110-c1-t-win10-image.jpg | MoxaRKP-C110-C1-T-Win10moxa-rkp-c110-c1-8l-t-image.jpg | MoxaRKP-C110-C1-8L-Tmoxa-rkp-c110-c1-8c-t-image.jpg | MoxaRKP-C110-C1-8C-Tmoxa-rkp-c110-c5-t-image.jpg | MoxaRKP-C110-C5-T
CPUIntel® Celeron® 6305EIntel® Celeron® 6305EIntel® Celeron® 6305EIntel® Core™ i5-1145G7E
RAM8 GB8 GB8 GB8 GB
Storage Slots2 x 2.5” SSD2 x 2.5” SSD2 x 2.5” SSD2 x 2.5” SSD
OS PreinstalledWin 10 LTSC
(64 GB SSD)
LAN/Serial4/212/24/104/2
USB 3.03333
DIs/
DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-rkp-c110-c5-t-win10-image.jpg | MoxaRKP-C110-C5-T-Win10moxa-rkp-c110-c5-8l-t-image.jpg | MoxaRKP-C110-C5-8L-Tmoxa-rkp-c110-c5-2l4c-t-image.jpg | MoxaRKP-C110-C5-2L4C-Tmoxa-rkp-c110-c7-t-image.jpg | MoxaRKP-C110-C7-T
CPUIntel® Core™ i5-1145G7EIntel® Core™ i5-1145G7EIntel® Core™ i5-1145G7EIntel® Core™ i7-1185G7E
RAM8 GB8 GB8 GB8 GB
Storage Slots2 x 2.5” SSD2 x 2.5” SSD2 x 2.5” SSD2 x 2.5” SSD
OS PreinstalledWin 10 LTSC
(64 GB SSD)
LAN/Serial4/212/26/64/2
USB 3.03333
DIs/
DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る

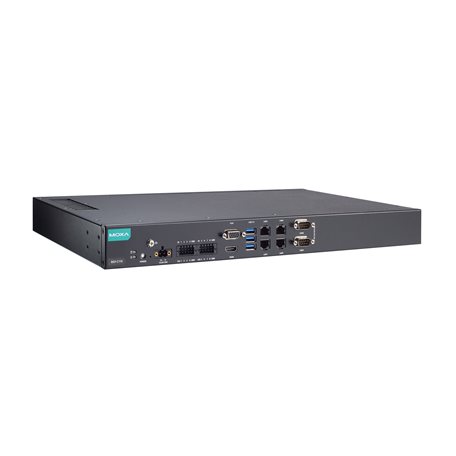

moxa-rkp-c110-c1-t-image.jpg | MoxaRKP-C110-C1-Tmoxa-rkp-c110-c7-t-win10-image.jpg | MoxaRKP-C110-C7-T-Win10moxa-rkp-c110-c7-8c-t-image.jpg | MoxaRKP-C110-C7-8C-Tmoxa-rkp-c110-c7-2l4c-t-image.jpg | MoxaRKP-C110-C7-2L4C-T
CPUIntel® Celeron® 6305EIntel® Core™ i7-1185G7EIntel® Core™ i7-1185G7EIntel® Core™ i7-1185G7E
RAM8 GB8 GB8 GB8 GB
Storage Slots2 x 2.5” SSD2 x 2.5” SSD2 x 2.5” SSD2 x 2.5” SSD
OS PreinstalledWin 10 LTSC
(64 GB SSD)
LAN/Serial4/24/24/106/6
USB 3.03333
DIs/
DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC12/24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-rkp-c110-c1-2l4c-t-image.jpg | MoxaRKP-C110-C1-2L4C-Tmoxa-rkp-c110-c5-8c-t-image.jpg | MoxaRKP-C110-C5-8C-Tmoxa-rkp-c110-c7-8l-t-image.jpg | MoxaRKP-C110-C7-8L-T
CPUIntel® Celeron® 6305EIntel® Core™ i5-1145G7EIntel® Core™ i7-1185G7E
RAM8 GB8 GB8 GB
Storage Slots2 x 2.5” SSD2 x 2.5” SSD2 x 2.5” SSD
OS Preinstalled
LAN/Serial6/64/1012/2
USB 3.0333
DIs/
DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
8 x DIs
8 x DOs
Video Outputs1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
Power Input12/24 VDC12/24 VDC12/24 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
