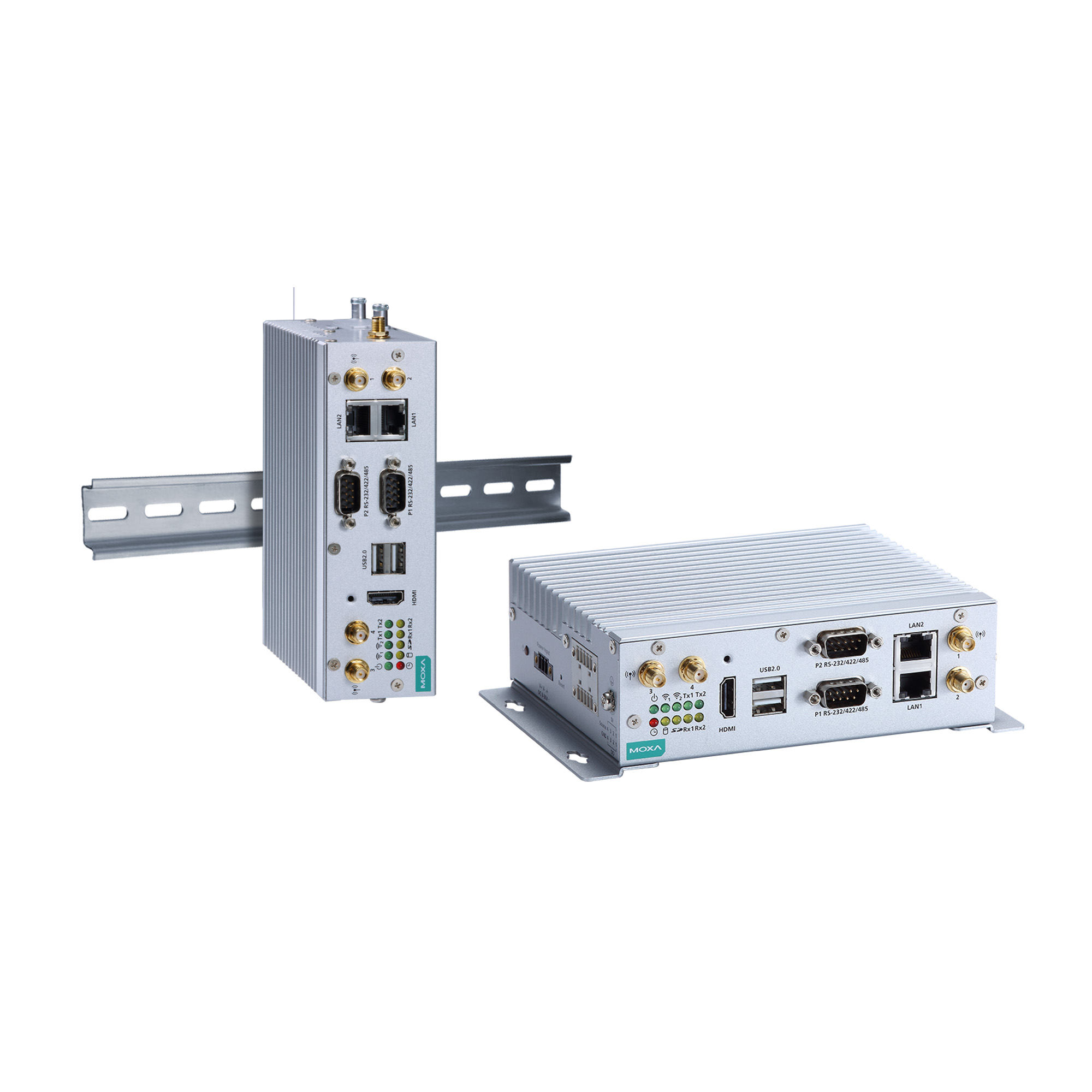

V2201シリーズ

ワイヤレス対応の2つのミニPCIe拡張スロットを備えたIntel® Atom® E3800 DINレールコンピュータ

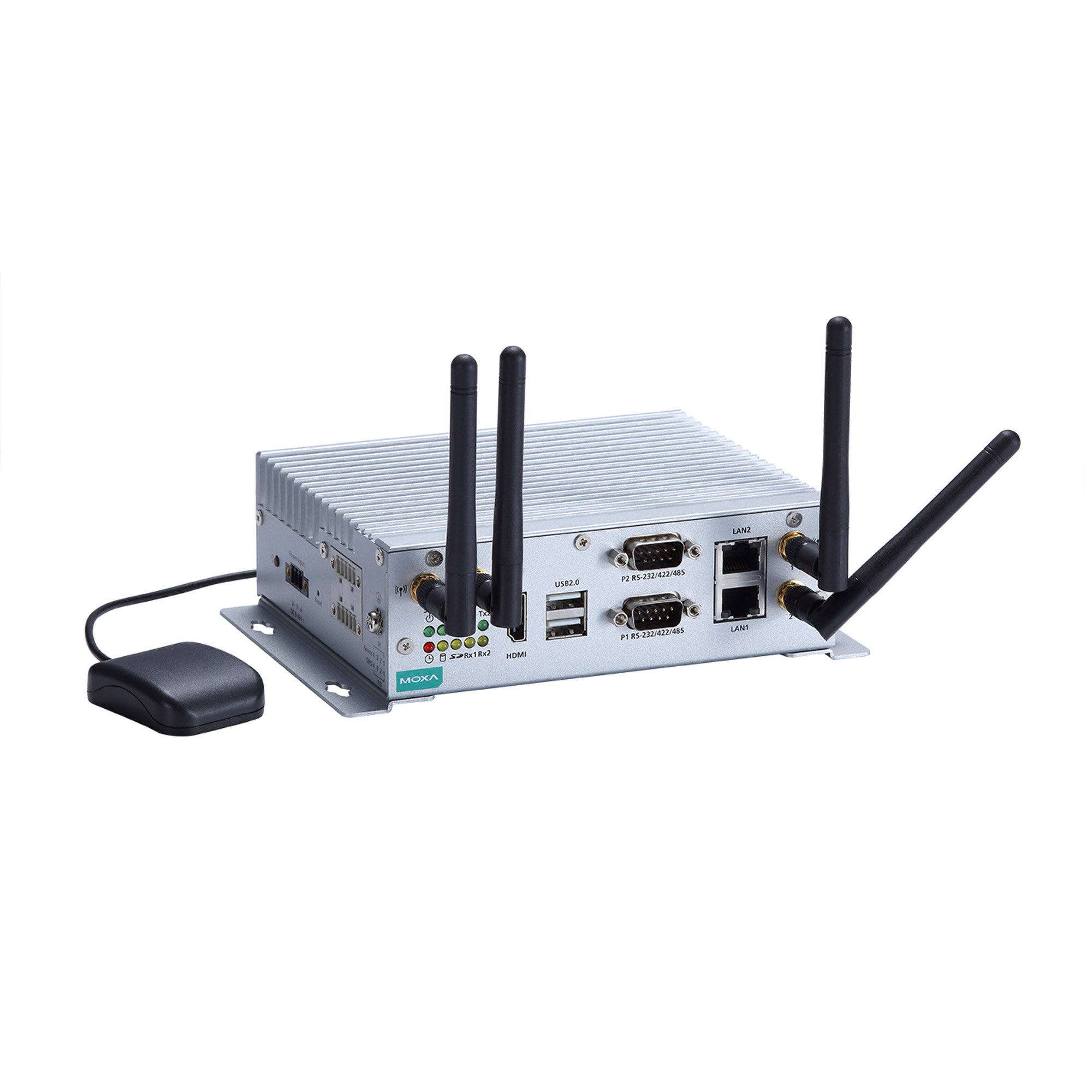

moxa-v2201-series-image-1-(1).jpg | Moxa

機能と特長

3つのパフォーマンスオプションに対応したIntel Atom® E3800シリーズ
ワイヤレスモジュール用のデュアルMini PCIeソケット
-40～85°Cの広範囲動作温度
多様なインターフェースを搭載：シリアルポート x 2、イーサネットLANポート x 2、DI x 4、DO x 4、SDカード、USB、HDMI、ワイヤレス
EN 61000-6-2およびEN 61000-6-4認証適合 AC/DCアダプタで合格、重工業向けEMC規格に対応
最大5Grmsの振動保護および100 g/11 msの衝撃保護

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

V2201シリーズ超小型x86組み込みコンピュータは、Intel® Atom™ E3800シリーズプロセッサをベースに、最も信頼性の高いI/O設計を採用して接続性を最大限に高め、デュアルワイヤレスモジュールをサポートしているため、多様な通信アプリケーションに適しています。ワイヤレスモジュールは別売りになります。本コンピュータのサーマル設計の採用により、-40～85℃（特殊用途用Moxa無線モジュール実装時、-40～70℃）の温度範囲で信頼できるシステム動作を確保できます。

アプリケーション

リモートターミナルユニット（RTU）
データ取得
M2M通信（スマートゲートウェイ）
デジタルサイネージ
ファクトリーオートメーション

車載監視/データロガー（輸送用）
プログラマブルルータ
エネルギー使用量の最適化
予知メンテナンス
資産管理

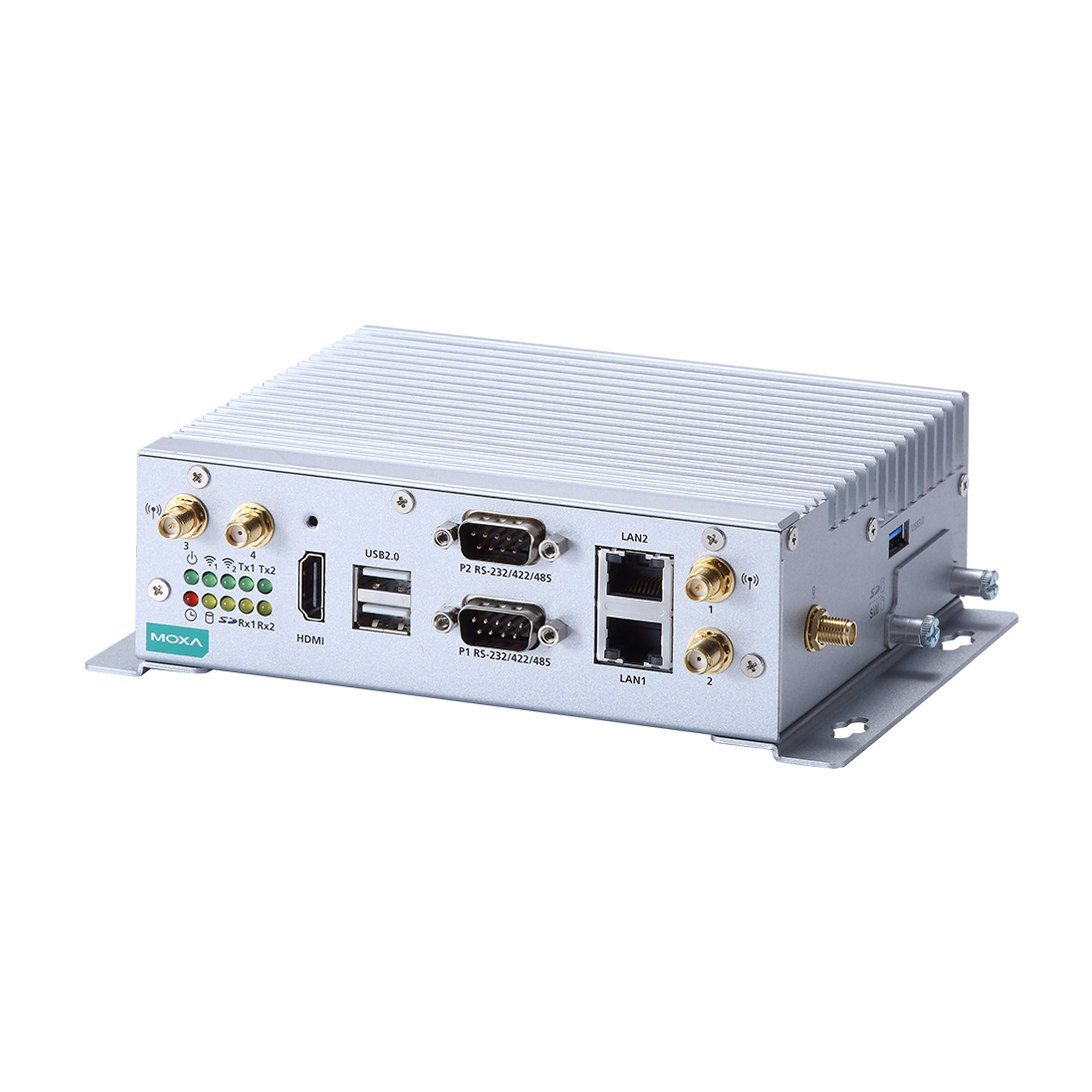

外観

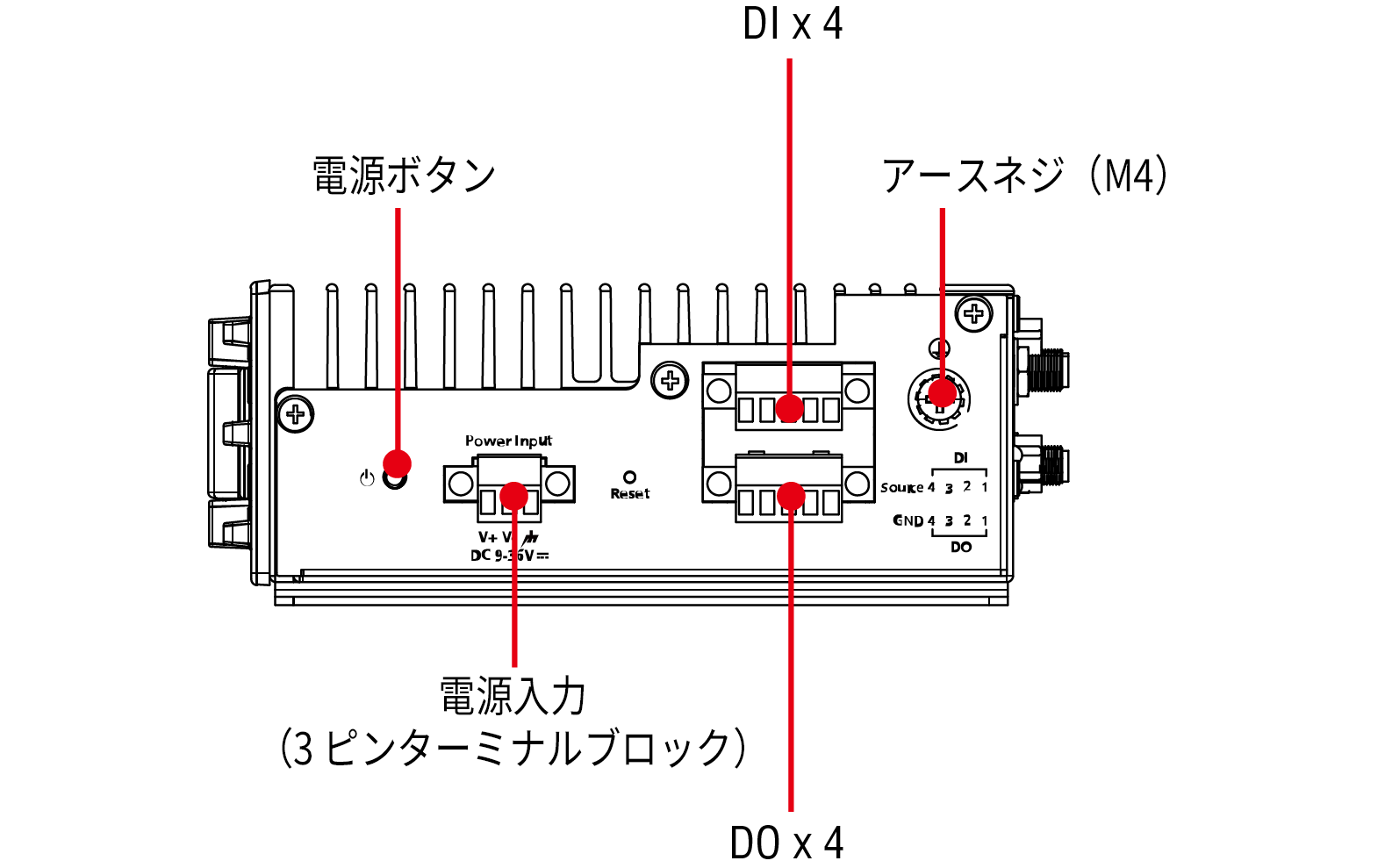

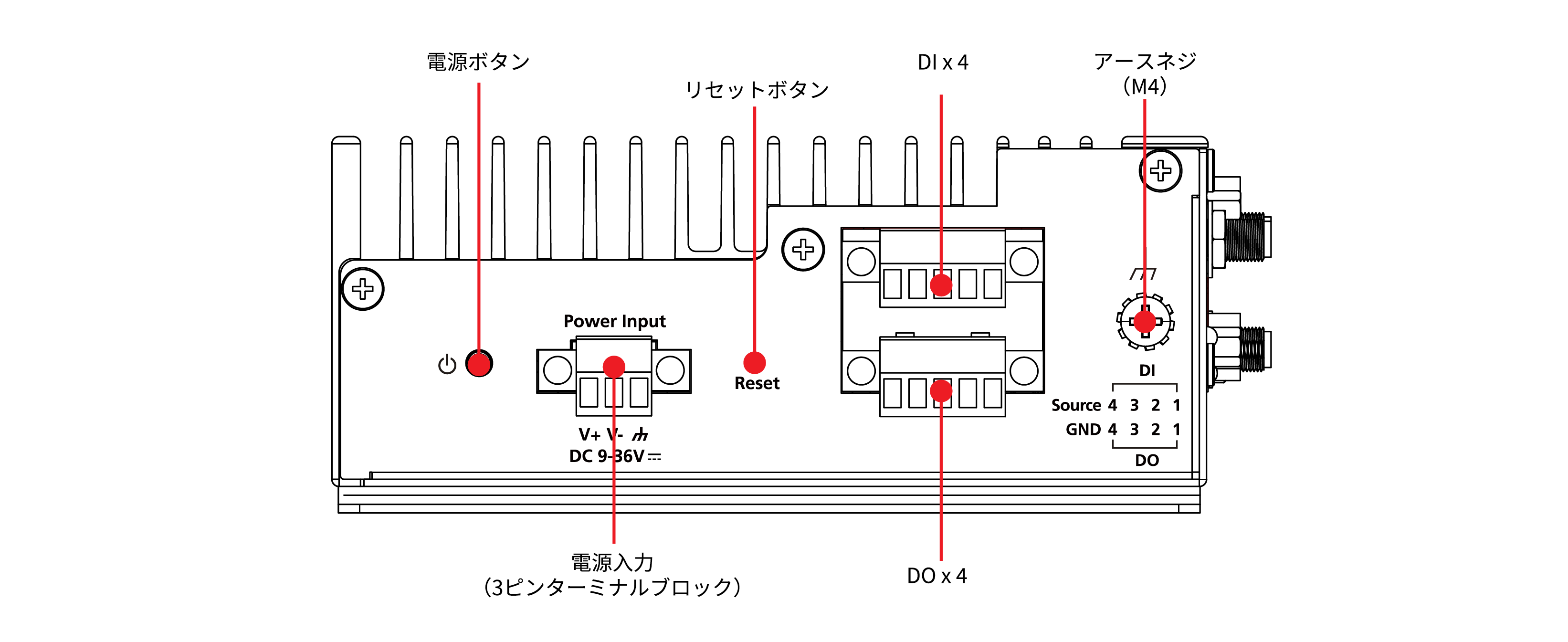

左側面

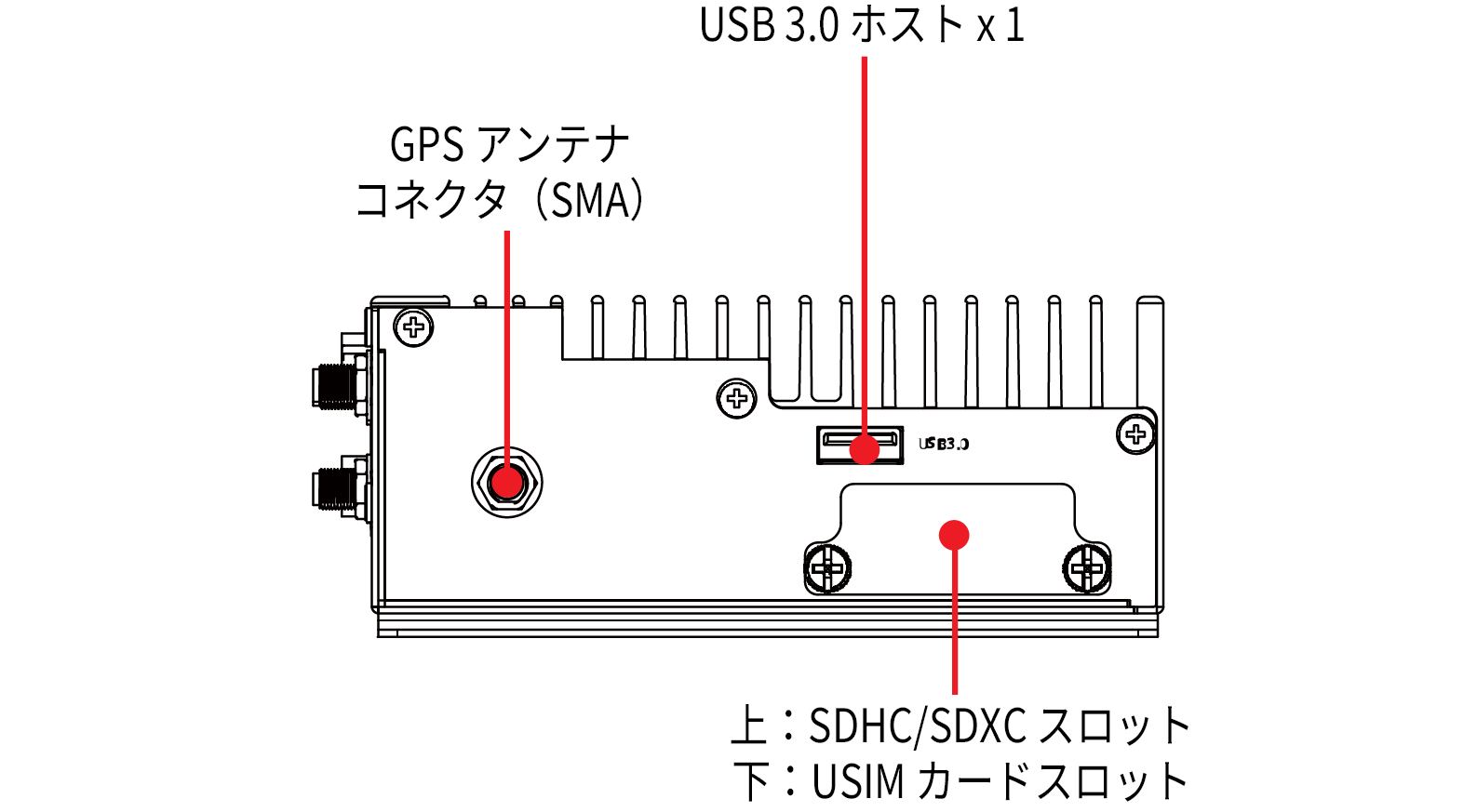

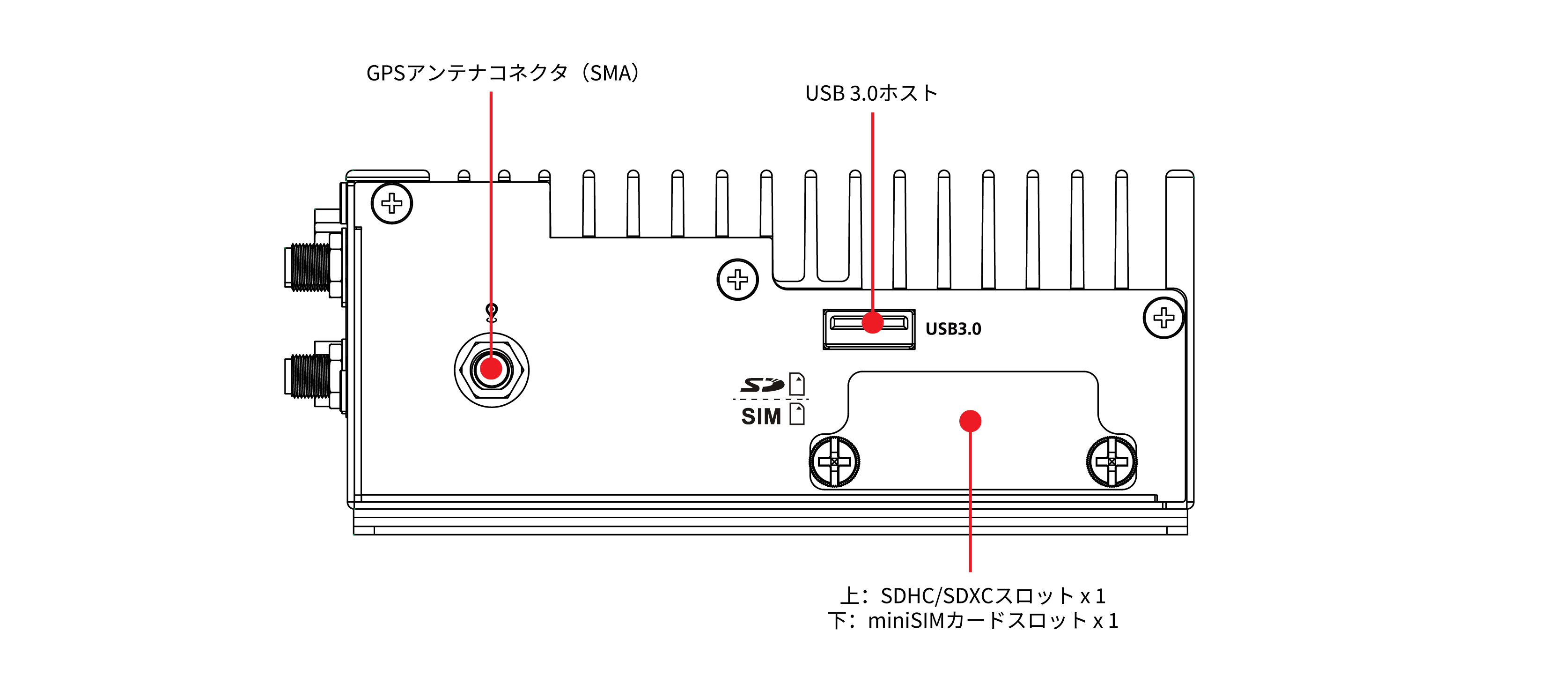

右側面

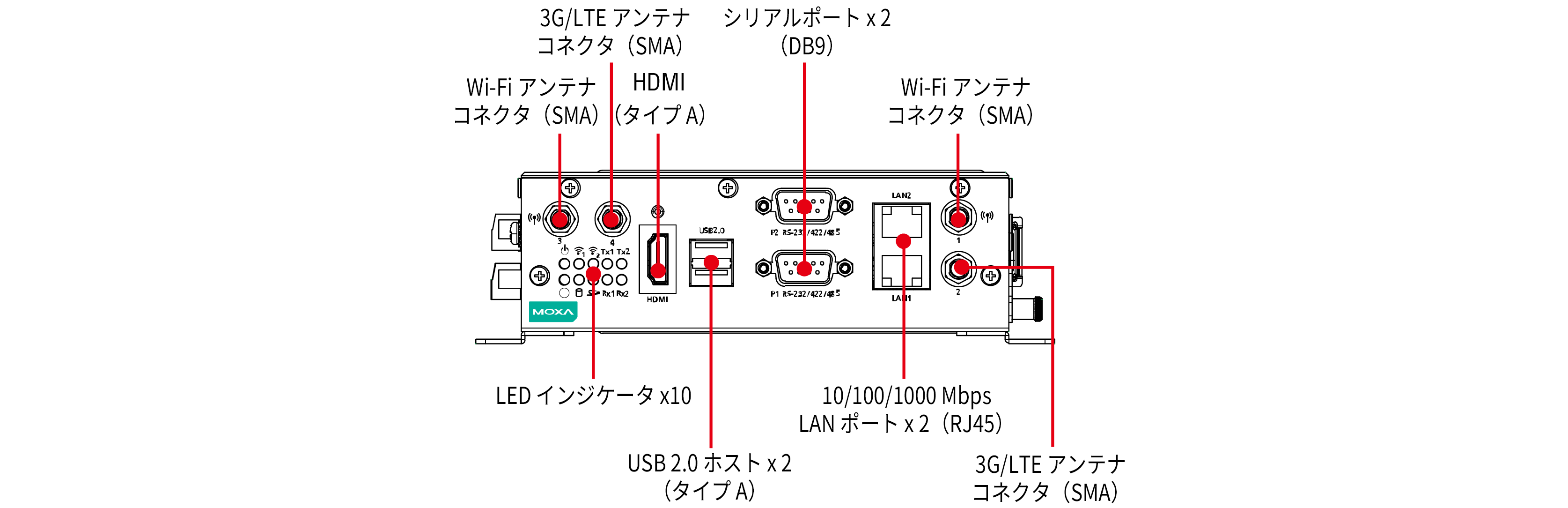

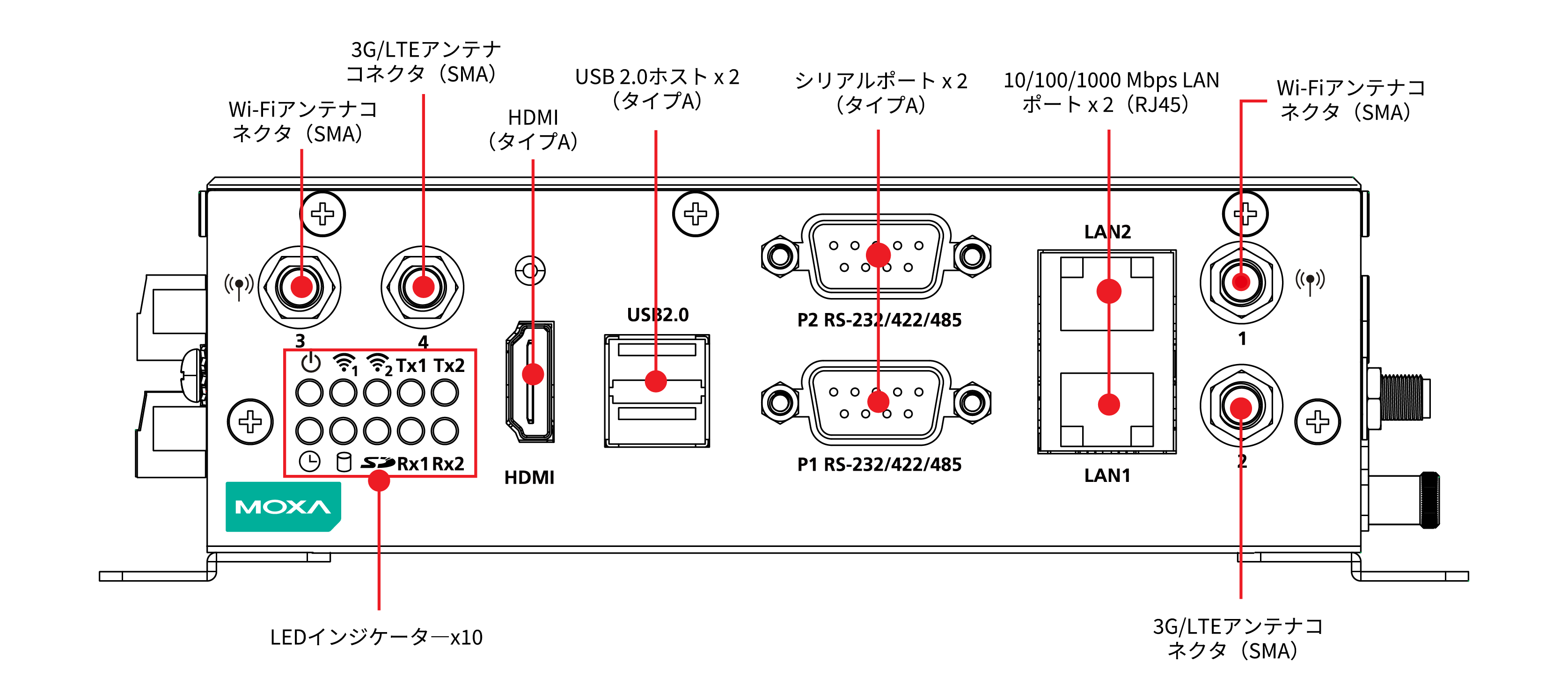

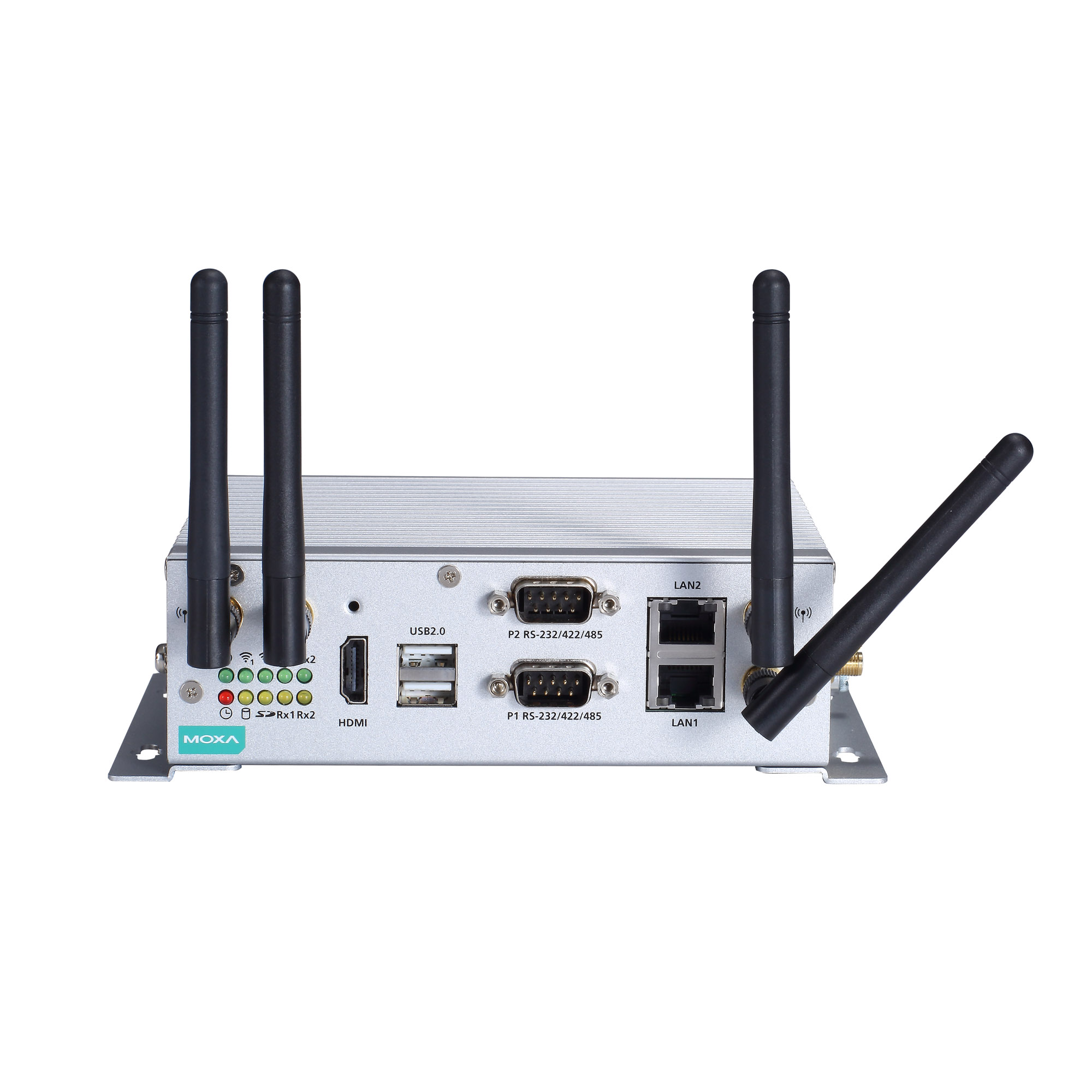

前面図

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

CPU

E1 Models: Intel Atom® Processor E3815 (Single core, 512 K cache, 1.46 GHz)
E2 Models: Intel Atom® Processor E3826 (Dual core, 1 M cache, 1.46 GHz)
E4 Models: Intel Atom® Processor E3845 (Quad core, 2 M cache, 1.91 GHz)
System Memory Pre-installed

4 GB DDR3L
System Memory Slot

SODIMM DDR3/DDR3L slot x 1
Supported OS

Windows Embedded Standard 7 (WS7E) 64-bit
Windows 10 Embedded IoT Enterprise 2016 LTSB Entry 64-bit
Windows 10 Embedded IoT Enterprise 2019 LTSC Entry 64-bit
Windows 10 Embedded IoT Enterprise 2021 LTSC Entry 64-bit
Linux Debian 9 OS image (Kernel 4.9)
Linux Debian 11/Ubuntu 20.04/CentOS 7.9 drivers
Storage Slot

mSATA slots x 1
SD 3.0 (SDHC/SDXC) socket x 1

Ethernet Ports

Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2
Serial Ports

RS-232/422/485 ports x 2, software selectable (DB9 male)
USB 2.0

USB 2.0 hosts x 2, type-A connectors
USB 3.0

USB 3.0 hosts x 1, type-A connectors
Digital Input

DIs x 4
Digital Output

DOs x 4
Expansion Slots

mPCIe slots x 2
Video Output

HDMI x 1, HDMI connector (type A)
Wi-Fi Antenna Connector

RP-SMA x 2
Cellular Antenna Connector

SMA x 2
Number of SIMs

1
SIM Format

Mini
GPS Antenna Connector

SMA x 1

Isolation

3K VDC
Connector

Screw-fastened Euroblock terminal
Dry Contact

On: short to GND
Off: open
I/O Mode

DI
Sensor Type

Dry contact
Wet contact (NPN or PNP)
Wet Contact (DI to COM)

On: 10 to 30 VDC
Off: 0 to 3 VDC

Connector

Screw-fastened Euroblock terminal
Current Rating

200 mA per channel
I/O Type

Sink
Voltage

24 to 30 VDC

System

SD slots x 1
Power x 1
Storage x 1
Programmable x 1
Wireless Signal Strength

Cellular/Wi-Fi x 2
LAN

1 per port (10/100/1000 Mbps)
Serial

2 per port (Tx, Rx)

Baudrate

50 bps to 115.2 kbps
Flow Control

RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)
Isolation

N/A
Parity

None, Even, Odd, Space, Mark
Stop Bits

1, 1.5, 2

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Input Voltage

9 to 36 VDC
Power Connector

Terminal block (for DC models)
Power Consumption (Max.)

2000 mA @ 9 VDC
Power Consumption

18 W (max.)

Housing

Aluminum
IP Rating

IP30
Dimensions (with ears)

178 x 52.5 x 120.2 mm (7.01 x 2.07 x 4.73 in)
Dimensions (without ears)

150 x 48.8 x 120.2 mm (5.91 x 1.92 x 4.73 in)
Weight

940 g (2.09 lb)
Installation

V2201-E4-W-T-LX: DIN-rail mounting
All Other Models: Wall mounting

Operating Temperature

E1/E2 Models: -40 to 85°C (-40 to 185°F)
E4 Models: -40 to 70°C (-40 to 158°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Safety

EN 60950-1
UL 508
UL 60950-1
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-64

Green Product

RoHS, CRoHS, WEEE

Time

408,275 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

3 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
x86 Computers (Linux drivers and SDK) 802.0 bytes	ソフトウェアパッケージ	B047FD18E30735783C0FDCF7559CA5735757323DE8412E4352523FAB57E3609C0DE5C5424F3037A6DC2ACE983A7C325B9DA866F83DCA639B0E051EE65EB471D4 SHA-512	v1.1	CentOS 7.9 Debian 11.x Ubuntu 20.04	2022年11月28日 2022年11月28日リリースノート
Proactive Monitoring Software Package 68.4 MB	ソフトウェアパッケージ	2C248E119E42C3BF453D51FF47CF45171EA0296EFF3F1DE308B654A94F81A96E00274D65B614D3CEDA3C229D79E7AF2CFD133F8603FD9CA28F92ACC37B2F0701 SHA-512	v2.2	Windows 10 IoT Enterprise LTSC 2019	2021年7月28日 2021年7月28日リリースノート
Firmware for V2201 Series (Linux) 366.7 MB	ファームウェア	8C06B410F750C03338518090FA22FCCD8AFB0F49D85E3E959FC1229FF1A53A63A14D2AC6D60B4EC287087DF8B59609827EAE1620789D34147410082D6CC0431F SHA-512	v2.0		2021年1月22日 2021年1月22日リリースノート
Library for V2201 Series (Linux) 84.0 bytes	ライブラリー	C252AA680292C43BDD7381823B4AFB65E4CAD0829676C23462FFDC48440104B2E249C85B3C85DB1E91136261C35D25C748D87DF13F0656EC6317F3AA712CC641 SHA-512	v2.0		2021年1月22日 2021年1月22日リリースノート
Library for V2201 Series (Example for Windows 7) 13.7 MB	ライブラリー	41367A75F38BDAD1191314284C390277BEADD1D5D07467BE4BBC7B01D97435E86697DC66A537819FFAB6DEEB2B6C5AAC889D092CE8497B652D5C251331E7ECDD SHA-512	v1.0	Windows 7	2017年11月16日 2017年11月16日
Utility for V2201 Series (Windows 7 Embedded) 1.1 GB	ユーティリティ	17F08BF05A1B57CFEE65D34D46343E96E046B27AB7D4D3B7BB91D71D3FCB84671D9960A8E892E9A14C8BBB2860437E225D280EEAF018C9F3D10F30140363032F SHA-512	v1.1	Windows Embedded Standard 7	2017年7月14日 2017年7月14日リリースノート
Driver for V2201 Series (Peripheral for Windows 7) 240.3 MB	ドライバー	17D7112EA35F5A631C0742C85894B7D2806EB8D2E2FCB1F0AC1A3D7D446162ED4B81223D90C1C80DD91BF9E6623BB068FDA25FAFCD07B78787F66F8A9A39DA2A SHA-512	v1.0	Windows 7	2015年11月12日 2015年11月12日
Driver for V2201 Series (Expansion Module for Windows 7) 427.8 MB	ドライバー	8B563DEADA10C6257EA3BC3E94FFDA05548FA944A24A5BF1AF95106C4526CA2FB20825516E9CFFE74A591026C3B4724504DCB8741C3518BC920189E14D015008 SHA-512	v1.0	Windows 7	2015年11月12日 2015年11月12日

サポートドキュメント

名前	種類	言語	バージョン	リリース日
FOSS Statement for V2201 series Win 10 LTSC 21H2 205.8 KB	宣言書	英語	v1.0	2024年10月28日 2024年10月28日
FOSS Statement for V2201 series Win 10 LTSC 1809 205.8 KB	宣言書	英語	v1.0	2024年10月28日 2024年10月28日
Declaration of Conformity for V2201 Series 308.8 KB	宣言書	英語	v1.0	2024年6月5日 2024年6月5日
Manual for V2201 Series (hardware) 7.0 MB	マニュアル	英語	v2.1	2023年5月15日 2023年5月15日
V2201 シリーズデータシート 4.4 MB	データシート	日本語	v2.9	2023年5月15日 2023年5月15日
QIG for V2201 Series 894.2 KB	QIG (クイックインストールガイド)	英語	v3.3	2023年4月27日 2023年4月27日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers 9.4 MB	マニュアル	英語	v1.2	2023年1月20日 2023年1月20日
Manual for V2201 Series (Windows 10 LTSC) 2.8 MB	マニュアル	英語	v1.0	2021年6月24日 2021年6月24日
Manual for V2201 Series (Linux) 1.7 MB	マニュアル	英語	v2.0	2021年1月22日 2021年1月22日
Manual for V2201 Series (Windows) 6.7 MB	マニュアル	英語	v1.1	2015年12月24日 2015年12月24日

パワーアプリケーションアーキテクチャガイド

ホワイトペーパー

産業用AI・IoTアプリケーションに向けたエッジコンピューティング

ソリューションのパンフレット

堅牢なAI・IoTエッジコンピュータ

	比較 V2201-E4-W-T-LX	比較 V2201-E1-T-W7E	比較 V2201-E1-T-LX	比較 V2201-E1-T
CPU	Intel Atom® E3845	Intel Atom® E3815	Intel Atom® E3815	Intel Atom® E3815
Memory (Default)	4 GB	4 GB	2 GB	4 GB
mSATA (Default)	32 GB	8 GB	8 GB	8 GB
SD Card Slots	16 GB	1 (Optional)	1 (Optional)	1 (Optional)
USIM Slot	1	1	1	1
Antenna Connectors	5	–	–	–
Operating Temp.	-40 to 70°C	-40 to 85°C	-40 to 85°C	-40 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 V2201-E2-T	比較 V2201-E4-T	比較 V2201-E1-W-T	比較 V2201-E2-W-T
CPU	Intel Atom® E3826	Intel Atom® E3845	Intel Atom® E3815	Intel Atom® E3826
Memory (Default)	4 GB	4 GB	4 GB	4 GB
mSATA (Default)	8 GB	8 GB	8 GB	8 GB
SD Card Slots	1 (Optional)	1 (Optional)	1 (Optional)	1 (Optional)
USIM Slot	1	1	1	1
Antenna Connectors	–	–	5	5
Operating Temp.	-40 to 85°C	-40 to 70°C	-40 to 85°C	-40 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 V2201-E4-W-T
CPU	Intel Atom® E3845
Memory (Default)	4 GB
mSATA (Default)	8 GB
SD Card Slots	1 (Optional)
USIM Slot	1
Antenna Connectors	5
Operating Temp.	-40 to 70°C
