V2403シリーズ

Intel®第3世代Core™ CPU搭載産業用コンピュータ

moxa-v2403-series-image-1-(1).jpg | Moxa
moxa-v2403-series-image-2-(1).jpg | Moxa
moxa-v2403-series-image-3-(1).jpg | Moxa
moxa-v2403-series-image-4-(1).jpg | Moxa
moxa-v2403-series-image-5-(1).jpg | Moxa

特徴および利点

  • 3つのパフォーマンスオプションに対応したIntel® Core™ iシリーズプロセッサ採用
  • -40～70℃の動作温度に対応（システム/LTE）
  • OS格納およびOSバックアップ用のデュアルCFastソケット
  • ストレージおよびワイヤレスモジュール用のmini-PCIeソケットを3つ搭載（mSATA、Wi-Fi、3G、LTE、GPSおよびBluetoothに対応）
  • 多様なインターフェースを搭載：4 x シリアルポート、2 x イーサネットLANポート、4 x DI、4 x DO、USB、HDMI、ワイヤレス
  • EN 61000-6-2およびEN 61000-6-4認証適合 AC/DCアダプタで合格 重工業向けEMC規格に対応
  • 最大5Grmsの振動防止および100 G/11 msの衝撃防止
  • 即実行可能なDebian 8、Windows Embedded Standard 7、Windows 10 Embedded IoT Enterprise 2016 LTSBプラットフォーム
  • システム・ハードウェア・ヘルス・モニタリング用Moxa Proactive Monitoringユーティリティ対応
  • 起動失敗時にシステムを復元するMoxa Smart Recoveryユーティリティ対応（W7Eのみ）

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

V2403シリーズのファンレス型x86組み込みコンピュータはIntel® 第3世代Core-i™シリーズのプロセッサと最大の接続性を確保する最も信頼できるI/O設計を採用し、デュアルワイヤレスモジュールに対応しているので、広範な通信アプリケーションに最適です。 本コンピューターの熱設計の採用により、-40～70℃（特殊用途用Moxa無線モジュール実装時）の温度範囲で信頼できるシステム動作を確保できます。V2403シリーズは、デバイスのI/Oステータスの監視および通知、システム温度の監視および通知、システム電源管理用の「Moxa Proactive Monitoring」ユーティリティに対応しています。システムの状態を詳細に監視することによって、障害から容易に回復することができ、アプリケーション用に最も信頼できるプラットフォームを提供することができます。



アプリケーション

  • リモートターミナルユニット（RTU）

  • データ取得

  • M2M通信（スマートゲートウェイ）

  • デジタルサイネージ

  • ファクトリーオートメーション

  • 車載監視/データロガー（輸送用）

  • プログラマブルルータ

  • エネルギー使用量の最適化

  • 予知保全

  • 資産管理



外観

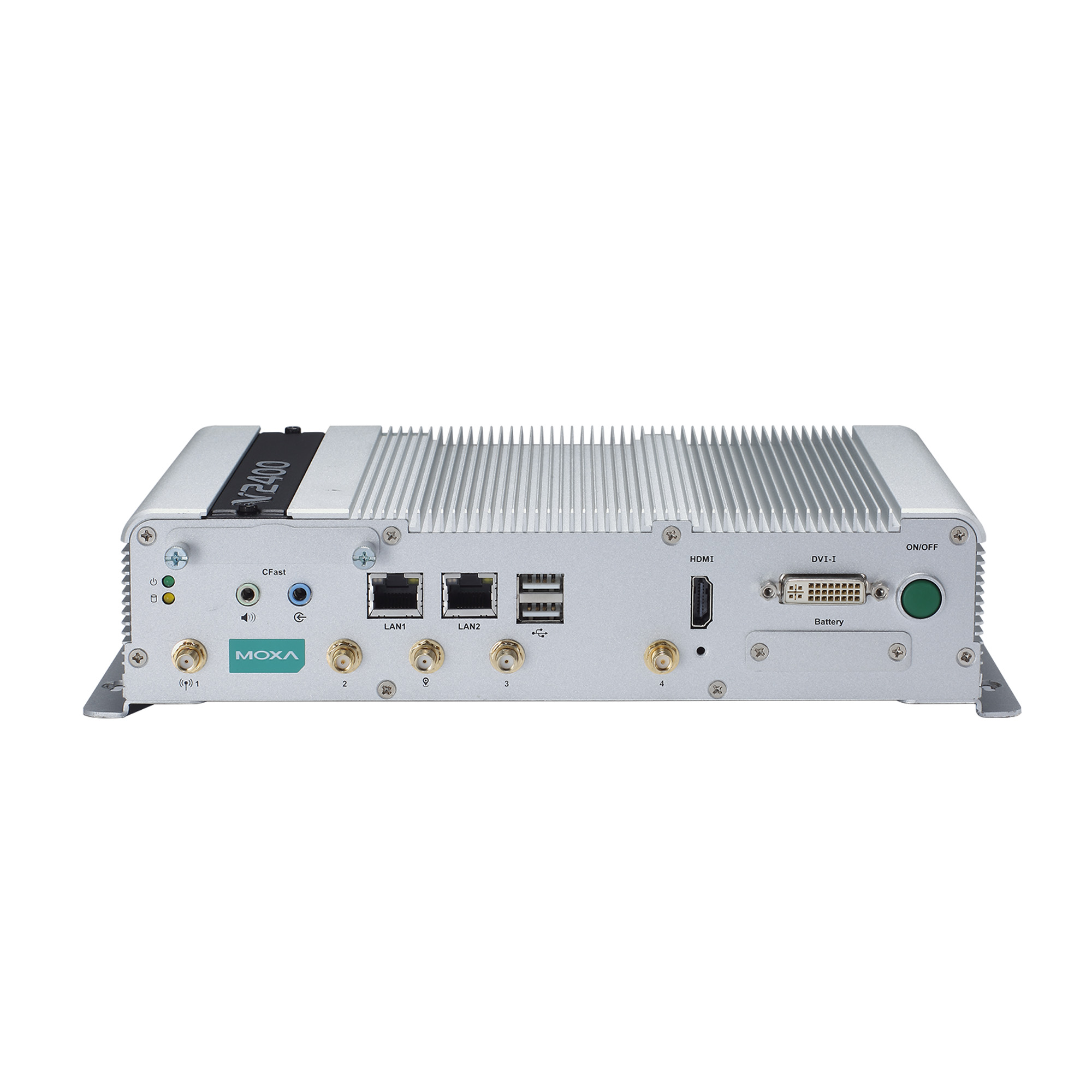

前面図

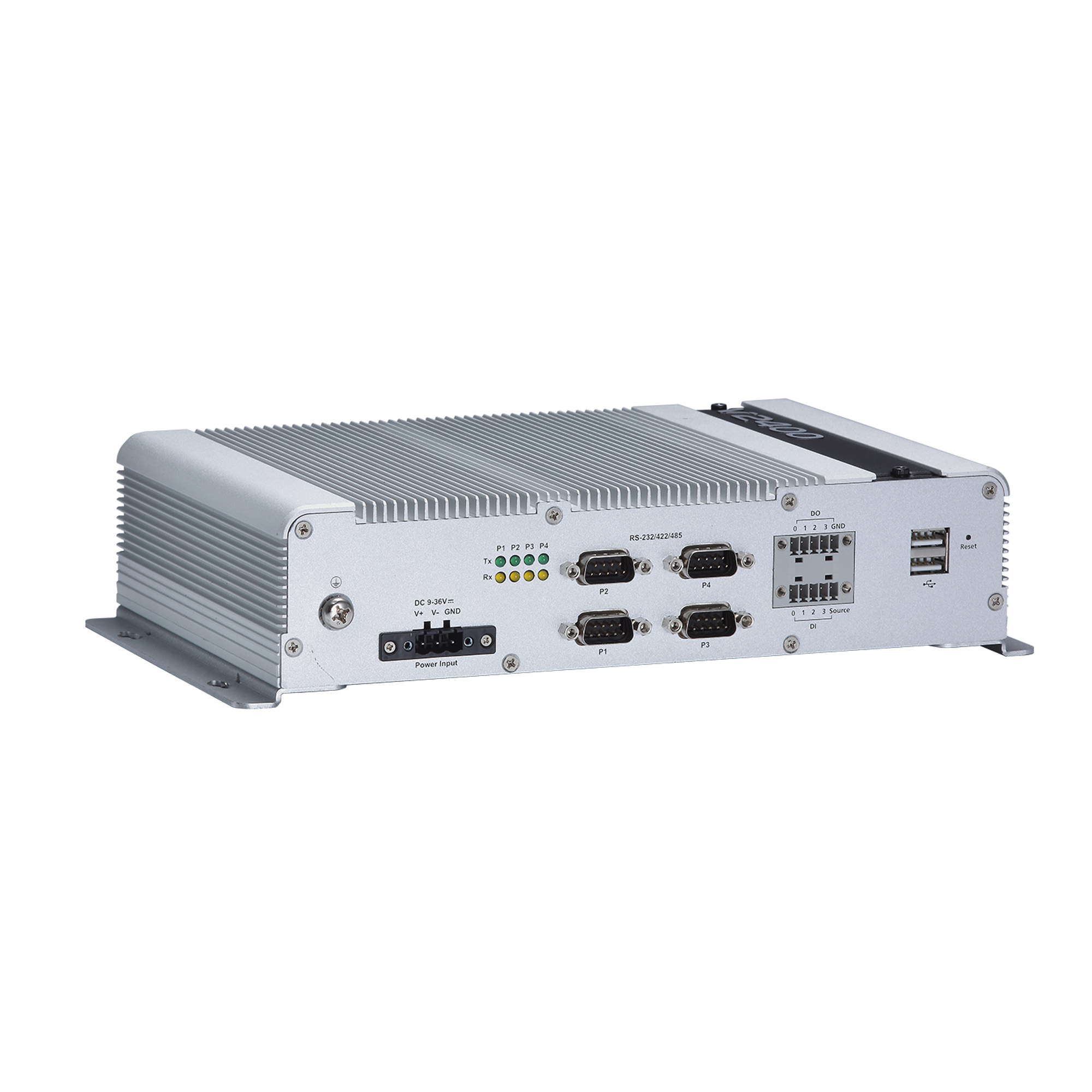

背面図







  • CPU

    V2403-C2 Series: Intel® Celeron® Processor 1047UE (2 M cache, 1.40 GHz)
    V2403-C7 Series: Intel® Core™ i7-3517UE Processor (4 M cache, up to 2.80 GHz)

  • System Chipset

    Mobile Intel® HM65 Express Chipset

  • Graphics Controller

    Intel® HD Graphics

  • System Memory Pre-installed

    Default 4 GB DDR3

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Supported OS

    Linux Debian 8 (Linux kernel v4.1)
    Windows Embedded Standard 7 (WS7E) 32-bit
    Windows Embedded Standard 7 (WS7E) 64-bit

  • Storage Slot

    2.5-inch HDD/SSD slots x 1
    CFast slot x 2
    mSATA slots x 1

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 4, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 4, type-A connectors

  • Audio Input/Output

    Line in x 1, Line out x 1, 3.5 mm phone jack

  • Digital Input

    DIs x 4

  • Digital Output

    DOs x 4

  • Expansion Slots

    mPCIe slot x 2

  • Video Output

    DVI-I x 1, 29-pin DVI-I connectors (female)
    HDMI x 1, HDMI connector (type A)

  • Wi-Fi Antenna Connector

    RP-SMA x 2

  • Cellular Antenna Connector

    SMA x 2

  • Number of SIMs

    2

  • SIM Format

    Mini

  • GPS Antenna Connector

    SMA x 1

  • Isolation

    3k VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI

  • Sensor Type

    Dry contact
    Wet contact (NPN or PNP)

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    24 to 40 VDC

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 921.6 kbps

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Parity

    None, Even, Odd, Space, Mark

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    9 to 36 VDC

  • Power Connector

    Terminal block (for DC models)

  • Power Consumption (Max.)

    3.51 A @ 9 VDC
    1.39 A @ 24 VDC
    0.93 A @ 36 VDC

  • Power Consumption

    34 W (max.)

  • Housing

    Aluminum

  • IP Rating

    IP30

  • Dimensions (with ears)

    275 x 63 x 154 mm (10.83 x 2.47 x 6.06 in)

  • Dimensions (without ears)

    250 x 57 x 154 mm (9.84 x 2.23 x 6.06 in)

  • Weight

    2,168 g (4.82 lb)

  • Installation

    DIN-rail mounting (optional), Wall mounting (standard)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 1 V
    IEC 61000-4-8 PFMF

  • Safety

    EN 60950-1, UL 508, UL 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    329,398 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ライブラリー ユーティリティ
名前 種類 バージョン オペレーティングシステム リリース日
Driver for V2403 Series (Peripheral for Windows 7)
522.2 MB 		ドライバー v1.0
  • Windows 7
 2016年1月6日 2016年1月6日
Driver for V2403 Series (Expansion Module for Windows 7)
426.2 MB 		ドライバー v1.0
  • Windows 7
 2016年1月6日 2016年1月6日
Utility for V2403 Series (Windows 7 Embedded)
183.6 MB 		ユーティリティ v1.0
  • Windows Embedded Standard 7
 2016年1月6日 2016年1月6日 リリースノート
Driver for V2403 Series (Linux)
2.3 MB 		ドライバー v1.0
  • Debian 8.x
 2015年11月8日 2015年11月8日 リリースノート
Firmware for V2403 Series (Linux)
643.6 MB 		ファームウェア v1.0
  • Debian 8.x
 2015年11月8日 2015年11月8日
Library for V2403 Series (Linux)
45.7 KB 		ライブラリー v1.0
  • Debian 8.x
 2015年11月8日 2015年11月8日
Utility for V2403 Series (Linux)
170.8 KB 		ユーティリティ v1.0
  • Debian 8.x
 2015年11月8日 2015年11月8日

サポートドキュメント

フィルター

すべて 互換性ガイド データシート マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
QIG for V2403 Series
964.0 KB 		QIG (クイックインストールガイド) 英語 v2.1 2021年5月4日 2021年5月4日
V2403シリーズデータシート
4.0 MB 		データシート 日本語 v2.2 2020年1月22日 2020年1月22日
Manual for V2403 Series (Hardware)
8.3 MB 		マニュアル 英語 v2.0 2017年3月21日 2017年3月21日
Manual for V2403 Series (Linux)
5.9 MB 		マニュアル 英語 v1.1 2017年3月9日 2017年3月9日
Compatibility Guide for V2403 Series (Wide Temperature)
264.7 KB 		互換性ガイド 英語 v2.1 2016年12月15日 2016年12月15日
Compatibility Guide for V2403 Series (Standard Temperature)
263.5 KB 		互換性ガイド 英語 v2.1 2016年12月15日 2016年12月15日
Manual for V2403 Series (Windows)
7.1 MB 		マニュアル 英語 v1.0 2016年1月4日 2016年1月4日

利用可能なモデル (9)

画像を表示
比較
moxa-v2403-c2-t-w7e-image.jpg | MoxaV2403-C2-T-W7E
比較
moxa-v2403-c2-t-lx-image.jpg | MoxaV2403-C2-T-LX
比較
moxa-v2403-c2-w-t-image.jpg | MoxaV2403-C2-W-T
比較
moxa-v2403-c7-t-image.jpg | MoxaV2403-C7-T
CPUCeleron 1047UECeleron 1047UECeleron 1047UEi7-3517UE
Memory (Default)4 GB4 GB4 GB4 GB
OS CFast (CTO)8 GB8 GB1 (Optional)1 (Optional)
Backup CFast (CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
SSD/HDD Tray (CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
USIM Slot–––2
Antenna Connectors–––5
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-v2403-c2-t-image.jpg | MoxaV2403-C2-T
比較
moxa-v2403-c2-t-w7e1-image.jpg | MoxaV2403-C2-T-W7E1
比較
moxa-v2403-c3-w-t-image.jpg | MoxaV2403-C3-W-T
比較
moxa-v2403-c3-t-image.jpg | MoxaV2403-C3-T
CPUCeleron 1047UECeleron 1047UEi3-3217UEi3-3217UE
Memory (Default)4 GB8 GB4 GB4 GB
OS CFast (CTO)1 (Optional)32 GB1 (Optional)1 (Optional)
Backup CFast (CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
SSD/HDD Tray (CTO)1 (Optional)64 GB MLC1 (Optional)1 (Optional)
USIM Slot––2–
Antenna Connectors––5–
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-v2403-c7-w-t-image.jpg | MoxaV2403-C7-W-T
CPUi7-3517UE
Memory (Default)4 GB
OS CFast (CTO)1 (Optional)
Backup CFast (CTO)1 (Optional)
SSD/HDD Tray (CTO)1 (Optional)
USIM Slot2
Antenna Connectors5
Operating Temp.-40 to 70°C
