V2403Cシリーズ

パワーイグニッションコントロール、ワイヤレス用2つのMini PCIe拡張スロット、SMAコネクタを備えたIntel®第7世代Core™/Celeron®産業用IoT組み込みコンピュータ

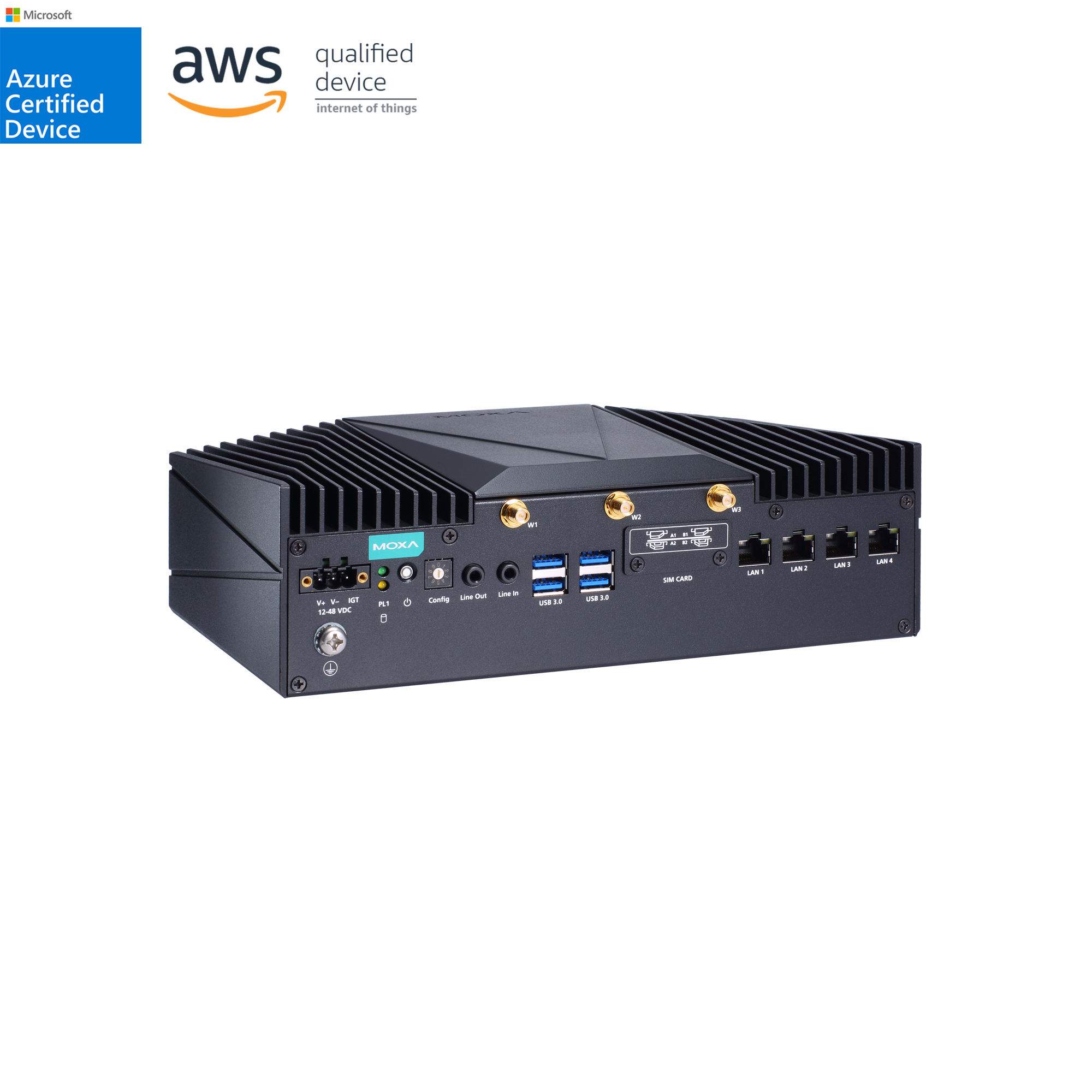

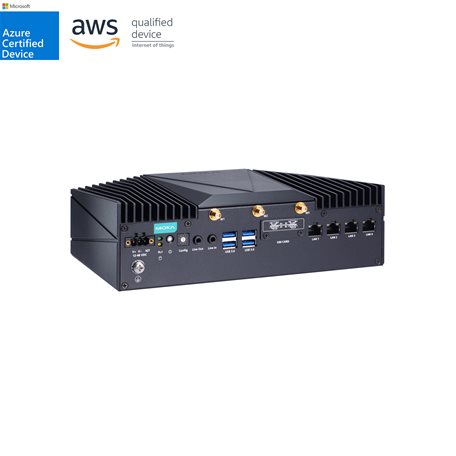

moxa-v2403c-series-image-(1).jpg | Moxa

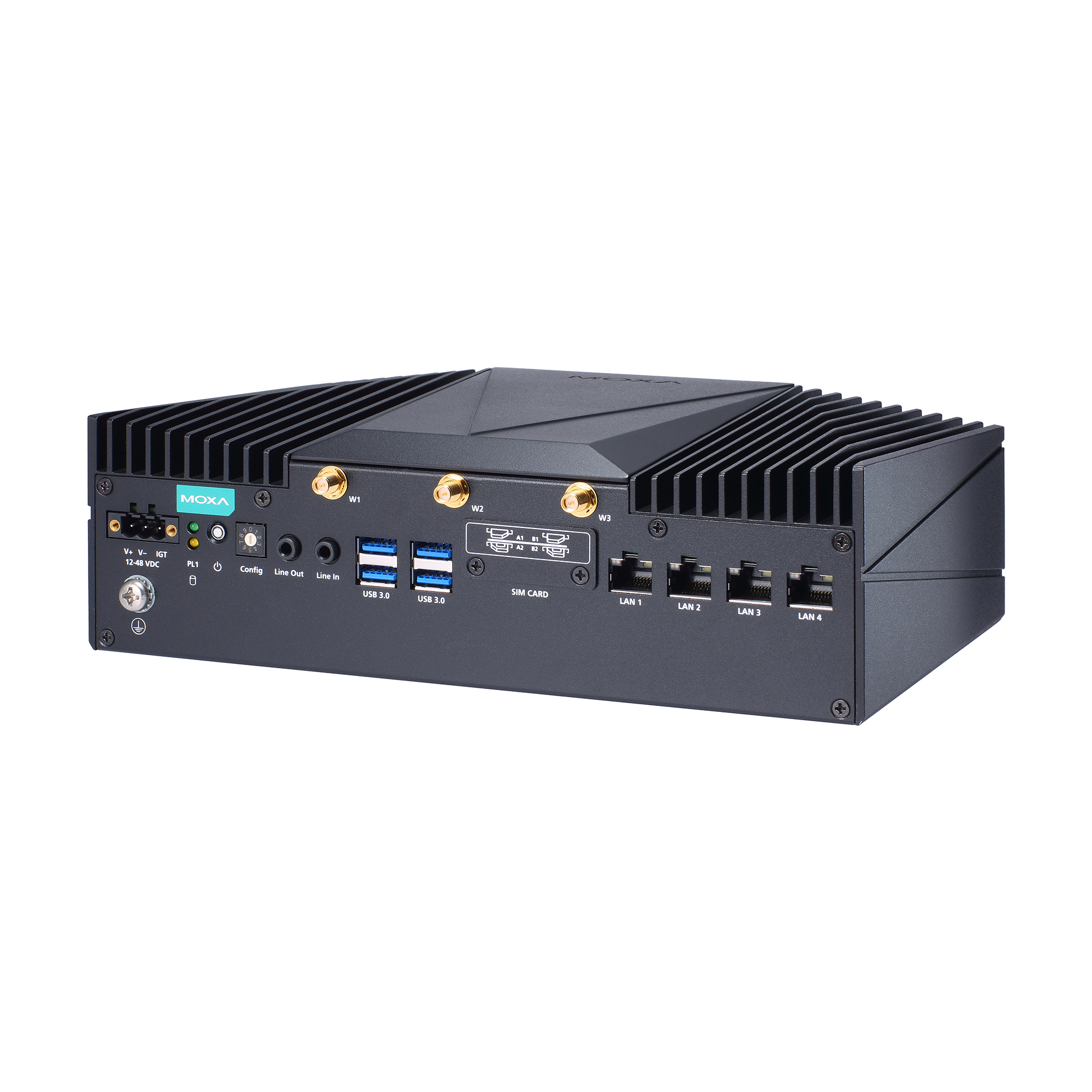

moxa-v2403c-series-image-1-(1).jpg | Moxa

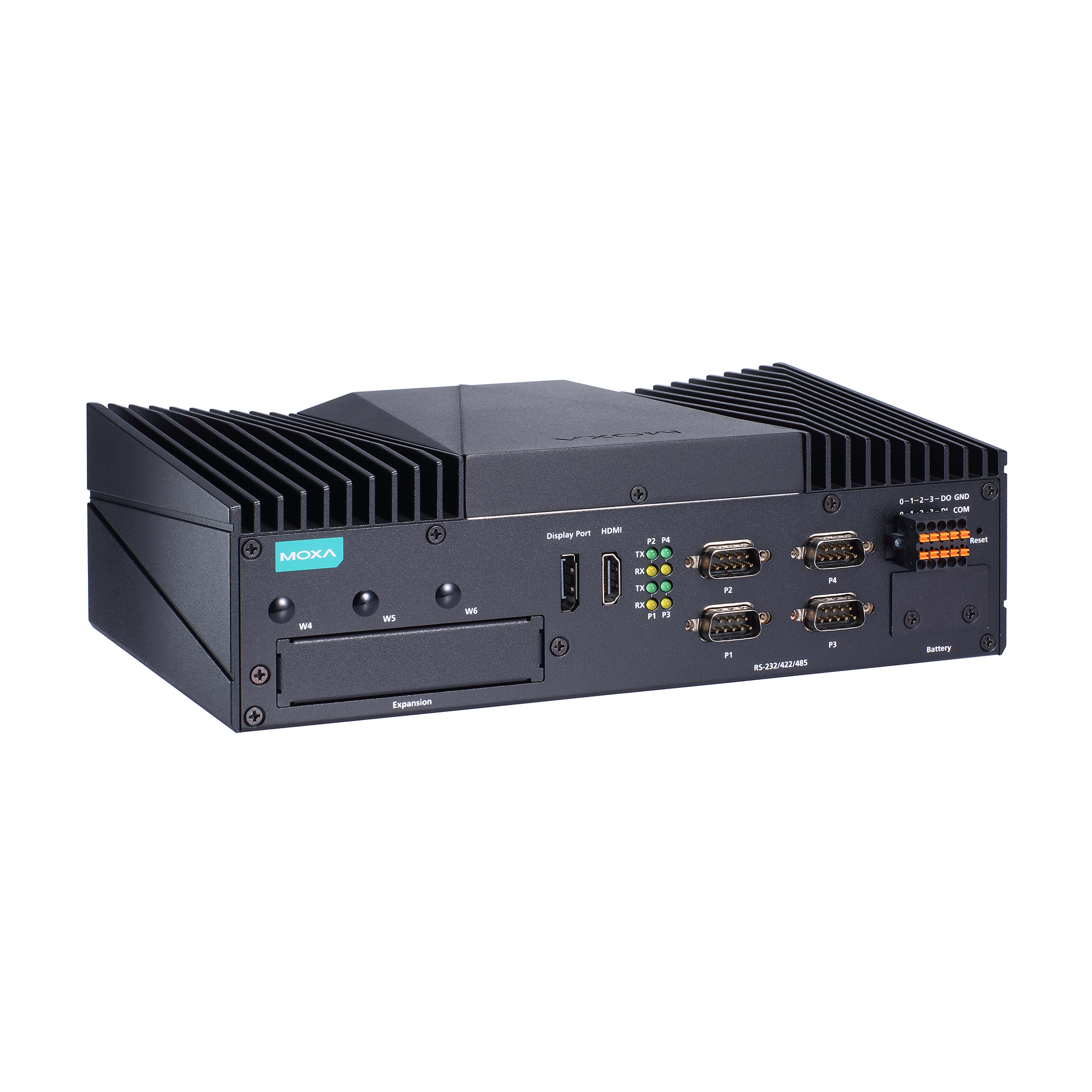

moxa-v2403c-series-image-2-(1).jpg | Moxa

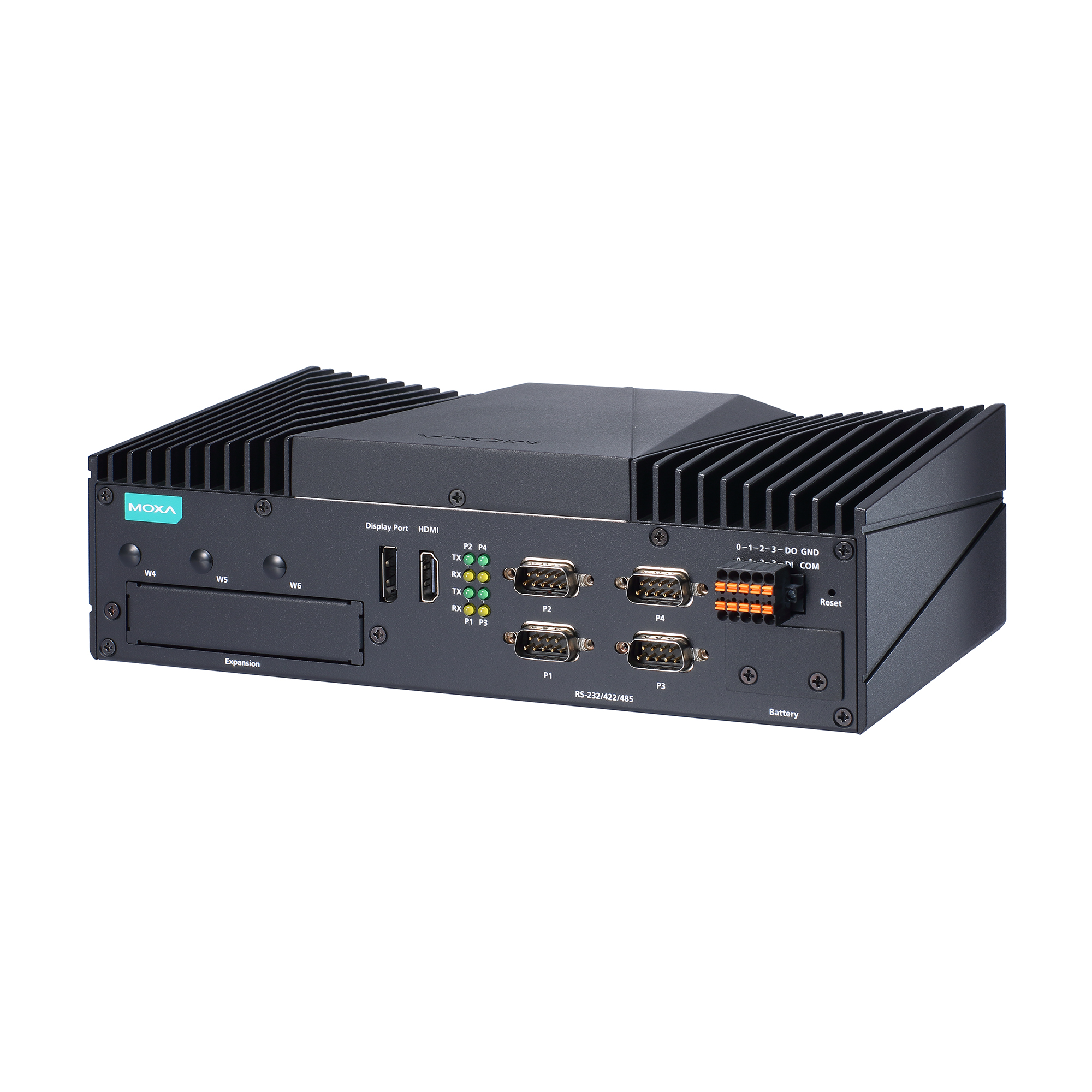

moxa-v2403c-series-image-3-(1).jpg | Moxa
moxa-v2403c-series-image-4-(1).jpg | Moxa
moxa-v2403c-series-image-5-(1).jpg | Moxa

機能と特長

  • 鉄道沿線および車載用途向けIntel® Celeron®/Intel® Core™ i3/i5/i7高性能ネットワークビデオレコーダ
  • 複数のインターフェース：デュアルディスプレイ（HDMI、DP）、シリアルポート4個、GbEポート4個、DI4個、DO4個、USB4個、ワイヤレス用のMini PCIeスロット2個
  • イグニッションオン/オフ遅延による電源管理（外部ロータリースイッチ）
  • E1マーク、ISO 7637-2、MIL-STD-810G準拠
  • EN 50121-4に準拠

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

V2403Cシリーズの組み込みコンピュータは、Intel® Core™ i7/i5/i3またはIntel® Celeron®高性能プロセッサを中心に構築され、最大32 GBのRAM、1つのmSATAスロット、およびストレージ拡張用の2つのHDD/SSDを備えています。 これらのコンピュータは、EN 50121-4、E1マーク、および ISO-7637-2規格に準拠しており、鉄道沿線や車載（列車を除く）でのアプリケーションに最適です。

V2403Cコンピュータには、4つのギガビットイーサネットポート、4つのRS-232/422/485シリアルポート、4つのDI、4つのDO、および4つのUSB 3.0ポートを含む豊富なインターフェースセットが装備されています。さらに、DisplayPort出力1つと4K解像度のHDMI出力1つも備わっています。

信頼性の高い接続と適切な電源管理は、車載アプリケーションにとって重要です。コンピュータには、冗長LTE/Wi-Fi接続を確立するための2つのmPCIeワイヤレス拡張スロットと4つのSIMカードスロットが搭載されています。 電源管理の面では、起動とシャットダウンの遅延メカニズムがシステムの誤動作や損傷の回避に役立ちます。



イグニッションコントロールスイッチによる電源管理

V2403Cコンピュータには、フロントパネルの外部からアクセス可能なロータリー スイッチを使用する電源管理機能が搭載されています。スイッチを使用して、車載アプリケーション用のコンピュータで電源イグニッションのオン/オフの遅延を設定できます。この機能は、高/低パルスや波形からコンピューターを保護し、バッテリーの寿命を延ばし、予期しないシャットダウンの前にデータを完全に保存するために不可欠です。



外観

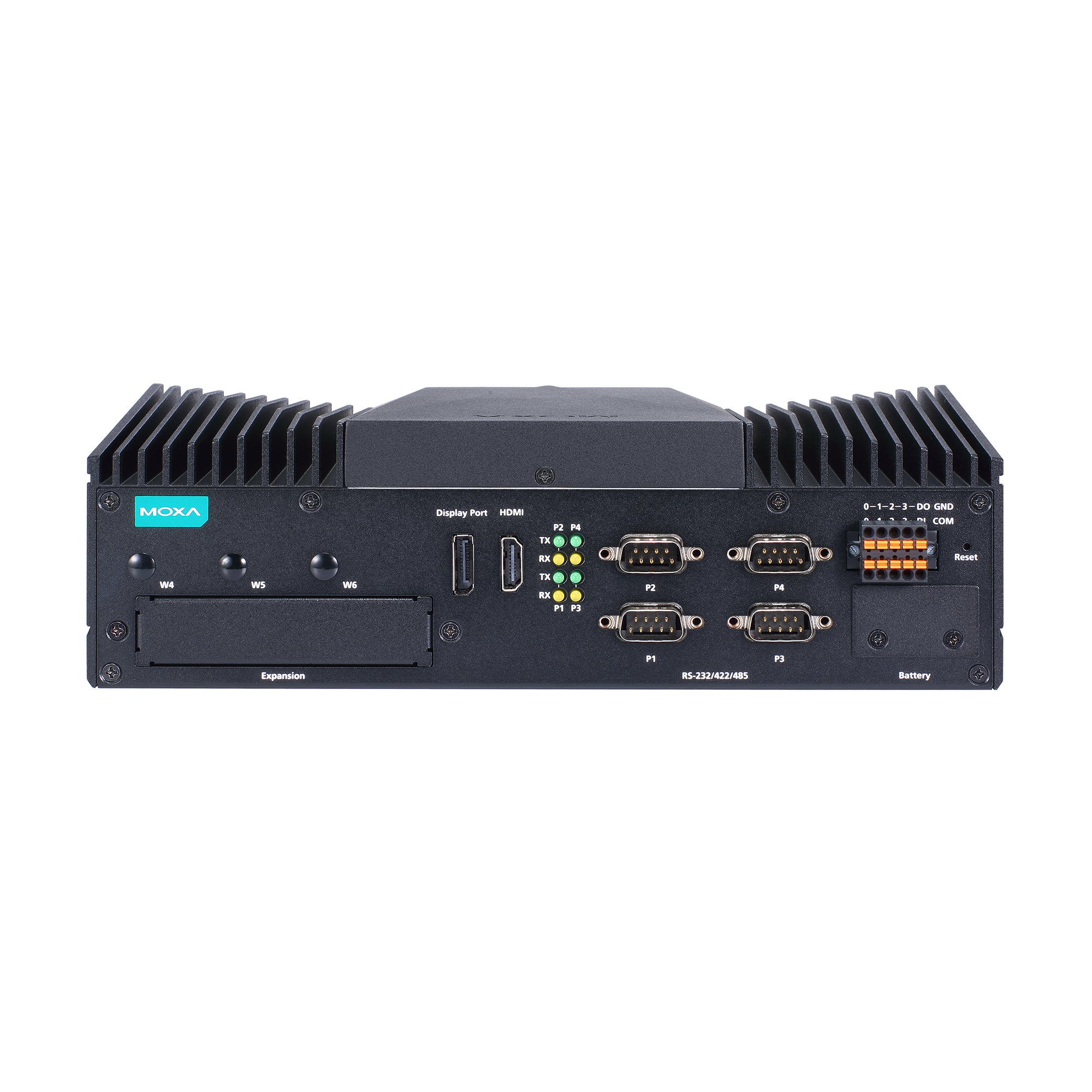

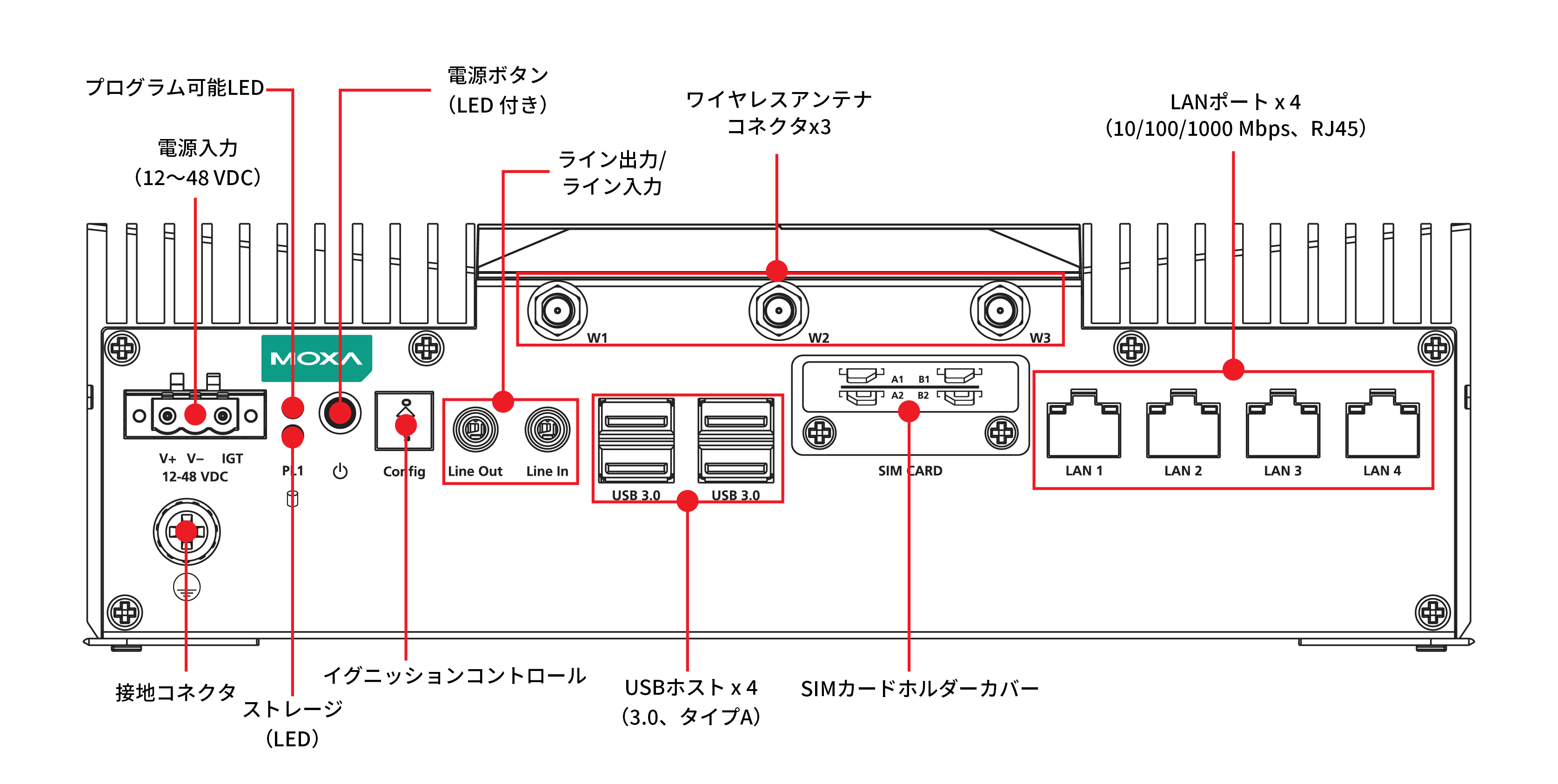

前面図

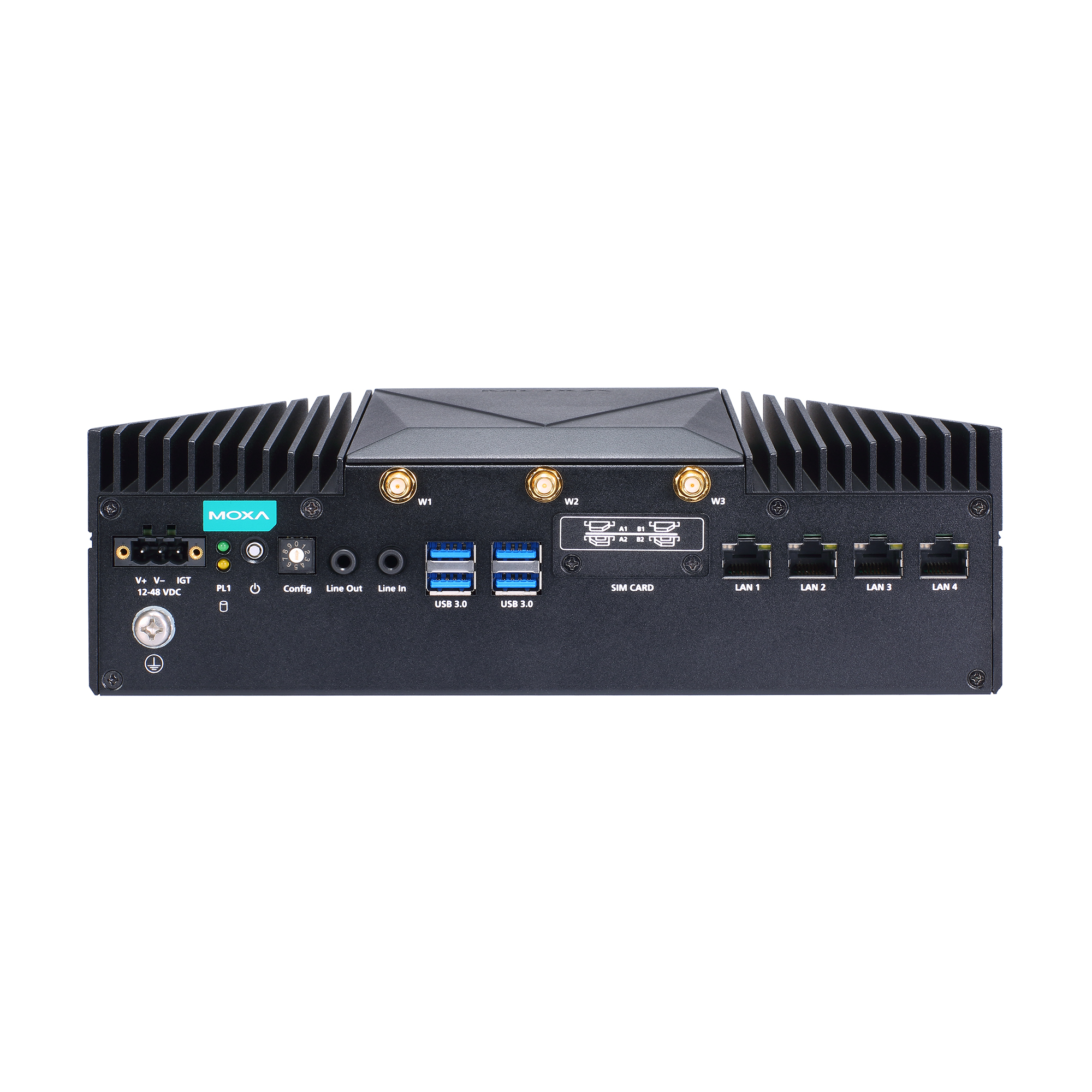

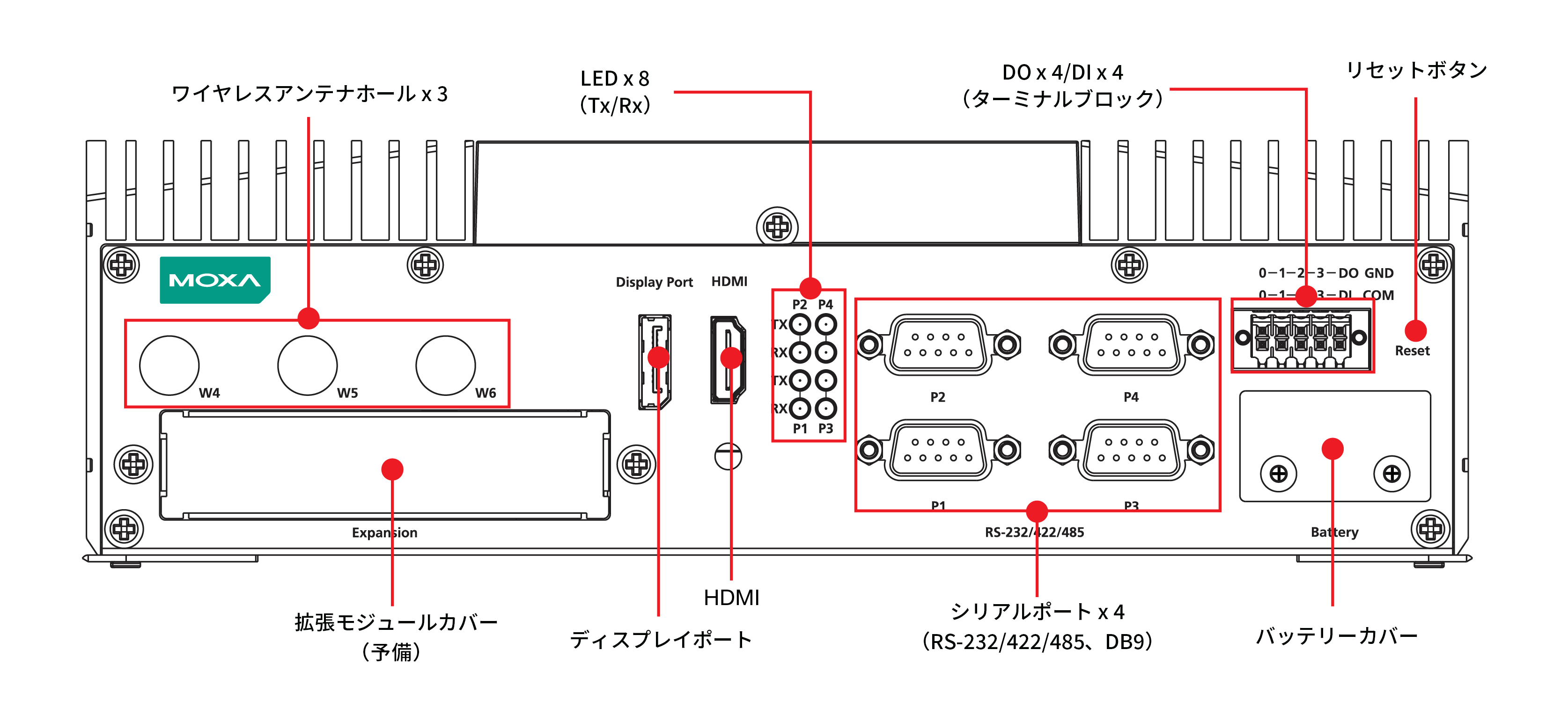

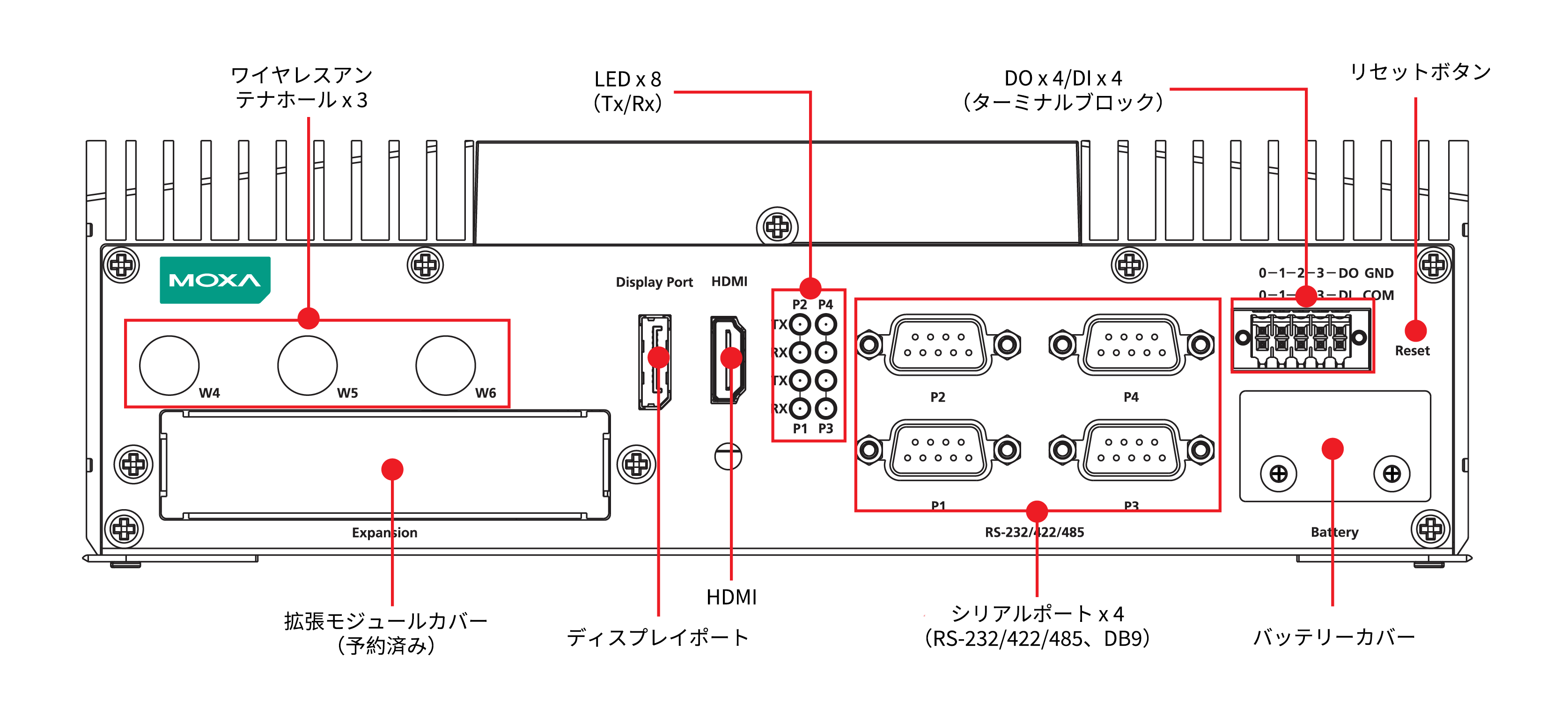

背面図



  • CPU

    V2403C-KL1-T: Intel® Celeron® 3965U processor (2M Cache, 2.2 GHz)
    V2403C-KL3-T: Intel® Core™ i3-7100U processor (3M Cache, 2.4 GHz)
    V2403C-KL5-T: Intel® Core™ i5-7300U processor (3M Cache, 2.6 GHz)
    V2403C-KL7-T: Intel® Core™ i7-7600U processor (4M Cache, 2.8 GHz)

  • Storage Slot

    2.5-inch HDD/SSD slots x 2
    mSATA slots x 1

  • Supported OS

    Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
    Windows 10 Embedded IoT Ent 2021 LTSC 64-bit
    Linux Debian 9 image
    Linux Debian 11/Ubuntu 20.04/CentOS 7.9 drivers

  • System Memory Slot

    SODIMM DDR4 slot x 2

  • DRAM

    32 GB max

  • Graphics Controller

    Celeron Model: Intel HD Graphics 610
    i3/i5/i7 Models: Intel HD Graphics 620

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4

  • Serial Ports

    RS-232/422/485 ports x 4, software selectable (DB9 male)

  • Digital Output

    DOs x 4

  • Digital Input

    DIs x 4

  • USB 3.0

    USB 3.0 hosts x 4, type-A connectors

  • Audio Input/Output

    Line in x 1, Line out x 1, 3.5 mm phone jack

  • Video Output

    HDMI x 1, HDMI connector (standard)
    DP x 1, DisplayPort connector (standard)

  • Wi-Fi Antenna Connector

    RP-SMA x 3

  • Cellular Antenna Connector

    SMA x 2
    (optional)

  • GPS Antenna Connector

    SMA x 1
    (optional)

  • Expansion Slots

    mPCIe slots x 2

  • SIM Format

    Micro

  • Number of SIMs

    4

  • Connector

    Screw-fastened Euroblock terminal

  • I/O Mode

    DI

  • Isolation

    3k VDC

  • Sensor Type

    Wet contact (NPN or PNP)
    Dry contact

  • Dry Contact

    Logic 0: Short to GND
    Logic 1: Open

  • Wet Contact (DI to COM)

    Logic 0: 0 to 3 VDC
    Logic 1: 10 to 30 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    0 to 30 VDC

  • Isolation

    3k VDC

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • ESD

    Contact: 6 kV; Air: 8 kV (level 3)

  • Isolation

    2 kV

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    12 to 48 VDC

  • Power Connector

    Terminal block

  • Power Consumption (Max.)

    70 W (max.)

  • Switch Type

    Rotary (front panel)

  • Switch Settings

    Setting 0: IGT function disabled
    Setting 1: PWR ON delay: 0.5 sec; PWR OFF delay: 30 sec
    Setting 2: PWR ON delay: 1 sec; PWR OFF delay: 30 sec
    Setting 3: PWR ON delay: 1 sec; PWR OFF delay: 60 sec
    Setting 4: PWR ON delay: 2 sec; PWR OFF delay: 60 sec
    Setting 5: PWR ON delay: 2 sec; PWR OFF delay: 90 sec
    Setting 6: PWR ON delay: 3 sec; PWR OFF delay: 90 sec
    Setting 7: PWR ON delay: 3 sec; PWR OFF delay: 150 sec
    Setting 8: PWR ON delay: 4 sec; PWR OFF delay: 180 sec
    Setting 9: PWR ON delay: 5 sec; PWR OFF delay: 180 sec

  • Housing

    Aluminum

  • IP Rating

    IP20

  • Dimensions (without ears)

    250 x 75 x 150 mm (9.84 x 2.95 x 5.91 in)

  • Weight

    2,500 g (5.51 lb)

  • Installation

    Wall mounting (standard)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    EN 62368-1
    IEC 62368-1
    UL 62368-1

  • Railway

    EN 50121-4

  • Shock

    IEC 60068-2-27, IEC 61373, MIL-STD-810G

  • Vibration

    IEC 60068-2-64, IEC 61373, MIL-STD-810G

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    464,506 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ライブラリー ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
x86 Computers (Linux drivers and SDK)
802.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 リリースノート
Software Package for V2403C Series (Windows 10 example code)
21.6 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 1809
 2022年2月25日 2022年2月25日 リリースノート
Library for V2403C Series (Linux example code)
300.0 bytes 		ライブラリー
SHA-512
v1.0
  • Debian 9.x
 2022年2月25日 2022年2月25日 リリースノート
Utility for V2403C Series (Windows 10)
1.8 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 1809
 2022年2月25日 2022年2月25日 リリースノート
Driver for V2403C Series (Windows 10)
900.6 MB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 1809
 2022年2月23日 2022年2月23日 リリースノート
Firmware for V2403C Series (Linux)
472.6 MB 		ファームウェア
SHA-512
v1.0
  • Debian 9.x
 2022年2月23日 2022年2月23日 リリースノート
Proactive Monitoring Software Package
68.4 MB 		ソフトウェアパッケージ
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
 2021年7月28日 2021年7月28日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for V2403C Series
220.6 KB 		宣言書 英語 v1.0 2024年10月28日 2024年10月28日
Declaration of Conformity for V2403C Series
302.2 KB 		宣言書 英語 v1.0 2024年6月5日 2024年6月5日
Manual for V2403C Series (hardware)
10.2 MB 		マニュアル 英語 v1.1 2023年11月24日 2023年11月24日
V2403C シリーズデータシート
4.4 MB 		データシート 日本語 v2.2 2023年3月31日 2023年3月31日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		マニュアル 英語 v1.2 2023年1月20日 2023年1月20日
QIG for V2403C Series
1.4 MB 		QIG (クイックインストールガイド) 英語 v1.2 2022年6月23日 2022年6月23日
Manual for V2403C Series (Linux)
1.9 MB 		マニュアル 英語 v1.0 2022年1月31日 2022年1月31日
Manual for V2403C Series (Windows)
8.5 MB 		マニュアル 英語 v1.0 2022年1月31日 2022年1月31日

関連コンテンツ

フィルター

すべて アプリケーションノート

利用可能なモデル (4)

画像を表示
比較
V2403C-KL1-T
比較
V2403C-KL3-T
比較
V2403C-KL5-T
比較
V2403C-KL7-T
CPUIntel® Celeron® 3965UIntel® Core™ i3-7100UIntel® Core™ i5-7300UIntel® Core™ i7-7600U
Memory (built-in)––––
Optional OS Storage (mSATA)1111
Optional SSD/HDD2222
USB Ports4 x USB 3.0 (type A)4 x USB 3.0 (type A)4 x USB 3.0 (type A)4 x USB 3.0 (type A)
Power Input12 to 48 VDC (Terminal Block)12 to 48 VDC (Terminal Block)12 to 48 VDC (Terminal Block)12 to 48 VDC (Terminal Block)
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
Conformal Coating––––
