V2416Aシリーズ

Intel®第3世代Core™ CPU搭載、2つのホットスワップ対応HDD/SSDスロットを備えたEN 50155鉄道コンピュータ

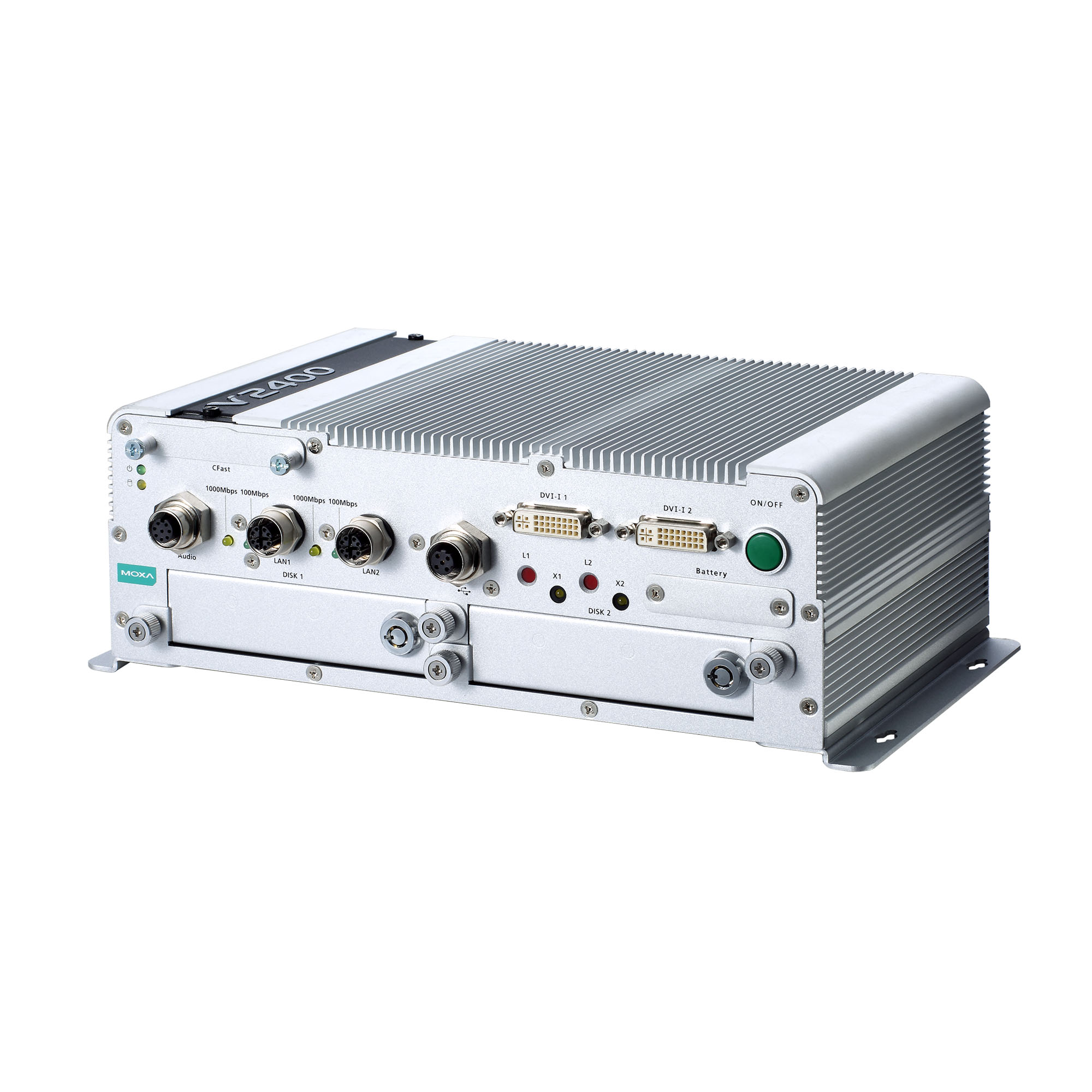

moxa-v2416a-series-image-1-(1).jpg | Moxa

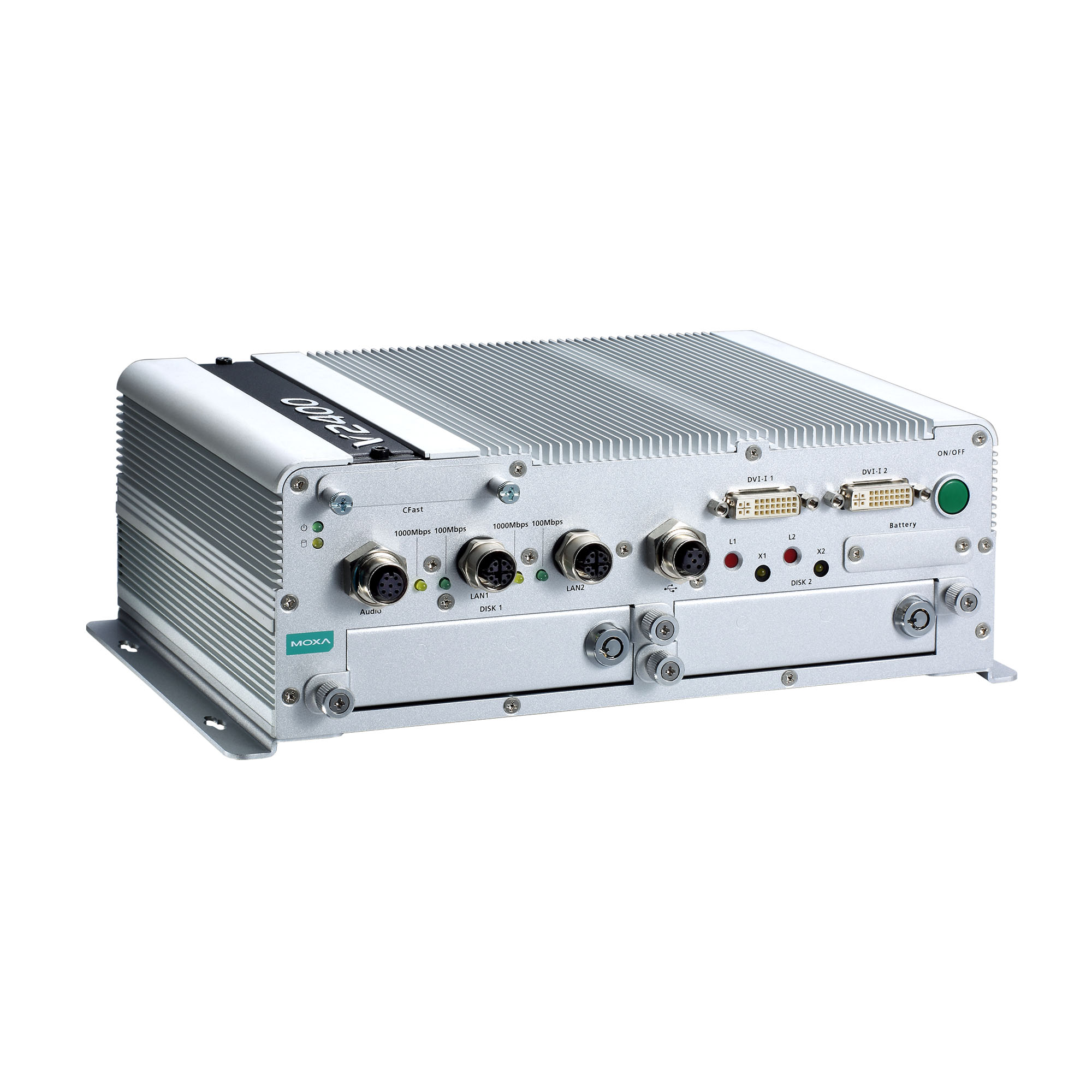

moxa-v2416a-series-image-2-(1).jpg | Moxa

特徴および利点

  • Intel Celeron/Core i7プロセッサ
  • ホットスワップ可能2.5インチHDDまたはSSDストレージ拡張トレイx 2
  • デュアル独立DVI-Iディスプレイ
  • ギガビットイーサネットポート(M12 Xコードコネクタ付き) x 2
  • OSバックアップ対応2つのCFastソケット
  • M12 Aコード電源コネクタ
  • EN 50121-4に準拠
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • IEC 61373認定の耐衝撃性と耐振動性
  • 即実行可能なDebian 7、Windows Embedded Standard 7、Windows 10 Embedded IoT Enterprise 2016 LTSBプラットフォーム
  • -40~70℃の広い温度モデルを使用可能
  • SNMPベースのシステム設定、制御、および監視をサポート(Windowsのみ)

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

V2416Aシリーズの組み込みコンピュータは、Intel第3世代プロセッサを採用しており、4つのRS-232/422/485シリアルポート、デュアルLANポート、3つのUSB 2.0ホストを備えています。 また、V2416AコンピュータはデュアルDVI-I出力を提供し、EN 50155規格の必須検査項目に準拠しているため、さまざまな産業用アプリケーションに適しています。

CFastソケット、SATAコネクタ、USBソケットはデータのバッファリングとストレージの拡張が必要な産業用アプリケーションに求められる信頼性をV2416Aコンピュータに提供します。最も重要な点は、V2416Aコンピュータでは、ハードディスクやソリッドステートドライブなどの追加のストレージメディアを挿入するための2つのホットスワップ対応ストレージトレイが付属しており、便利で高速かつ簡単なストレージ交換のためのホットスワップがサポートされていることです。各ストレージトレイには、ストレージモジュールが接続されているかどうかを示す独自のLEDがあります。V2416Aシリーズコンピュータには、Linux Debian 7またはWindows Embedded Standard 7がプリインストールされており、洗練されたバグのないアプリケーションソフトウェアを低コストで開発するための使い慣れた環境をプログラマに提供します。



外観

前面図





背面図







  • CPU

    V2416A-C2 Series: Intel® Celeron® Processor 1047UE (2 M cache, 1.40 GHz)
    V2416A-C7 Series: Intel® Core™ i7-3517UE Processor (4 M cache, up to 2.80 GHz)

  • System Chipset

    Mobile Intel® HM65 Express Chipset

  • Graphics Controller

    Intel® HD Graphics 4000 (integrated)

  • System Memory Pre-installed

    4 GB DDR3

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Supported OS

    Linux Debian 7
    Windows Embedded Standard 7 (WS7E) 32-bit
    Windows Embedded Standard 7 (WS7E) 64-bit

  • Storage Slot

    CFast slot x 2

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (M12 X-coded) x 2

  • Serial Ports

    RS-232/422/485 ports x 4, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 1, M12 D-coded connector
    USB 2.0 hosts x 2, type-A connectors

  • Audio Input/Output

    Line in x 1, Line out x 1, M12 D-coded

  • Digital Input

    DIs x 6

  • Digital Output

    DOs x 2

  • Video Input

    DVI-I x 2, 29-pin DVI-D connectors (female)

  • Isolation

    3k VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI

  • Sensor Type

    Dry contact
    Wet contact (NPN or PNP)

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    24 to 40 VDC

  • System

    Power x 1
    Storage x 1
    Hot-swappable 2

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 921.6 kbps

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Parity

    None, Even, Odd, Space, Mark

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    12 to 48 VDC

  • Power Connector

    M12 A-coded male connector

  • Power Consumption (Max.)

    3.3 A @ 12 VDC
    0.82 A @ 48 VDC

  • Power Consumption

    40 W (max.)

  • Housing

    Aluminum

  • IP Rating

    IP30

  • Dimensions (with ears)

    250 x 86 x 154 mm (9.84 x 3.38 x 6.06 in)

  • Dimensions (without ears)

    275 x 92 x 154 mm (10.83 x 3.62 x 6.06 in)

  • Weight

    4,000 g (8.98 lb)

  • Installation

    DIN-rail mounting (optional), Wall mounting (standard)

  • Protection

    -CT models: PCB conformal coating

  • Operating Temperature

    Standard Models: -25 to 55°C (-13 to 131°F)
    Wide Temp.Models: -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4, IEC 60571

  • Railway Fire Protection

    EN 45545-2

  • Safety

    EN 60950-1, IEC 60950-1

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    332,173 hrs

  • Standards

    Telcordia (Bellcore), GB
