V2426Aシリーズ

Intel®第3世代Core™ CPUを搭載、2つのmini PCIe拡張スロットを備えたEN 50155鉄道コンピュータ

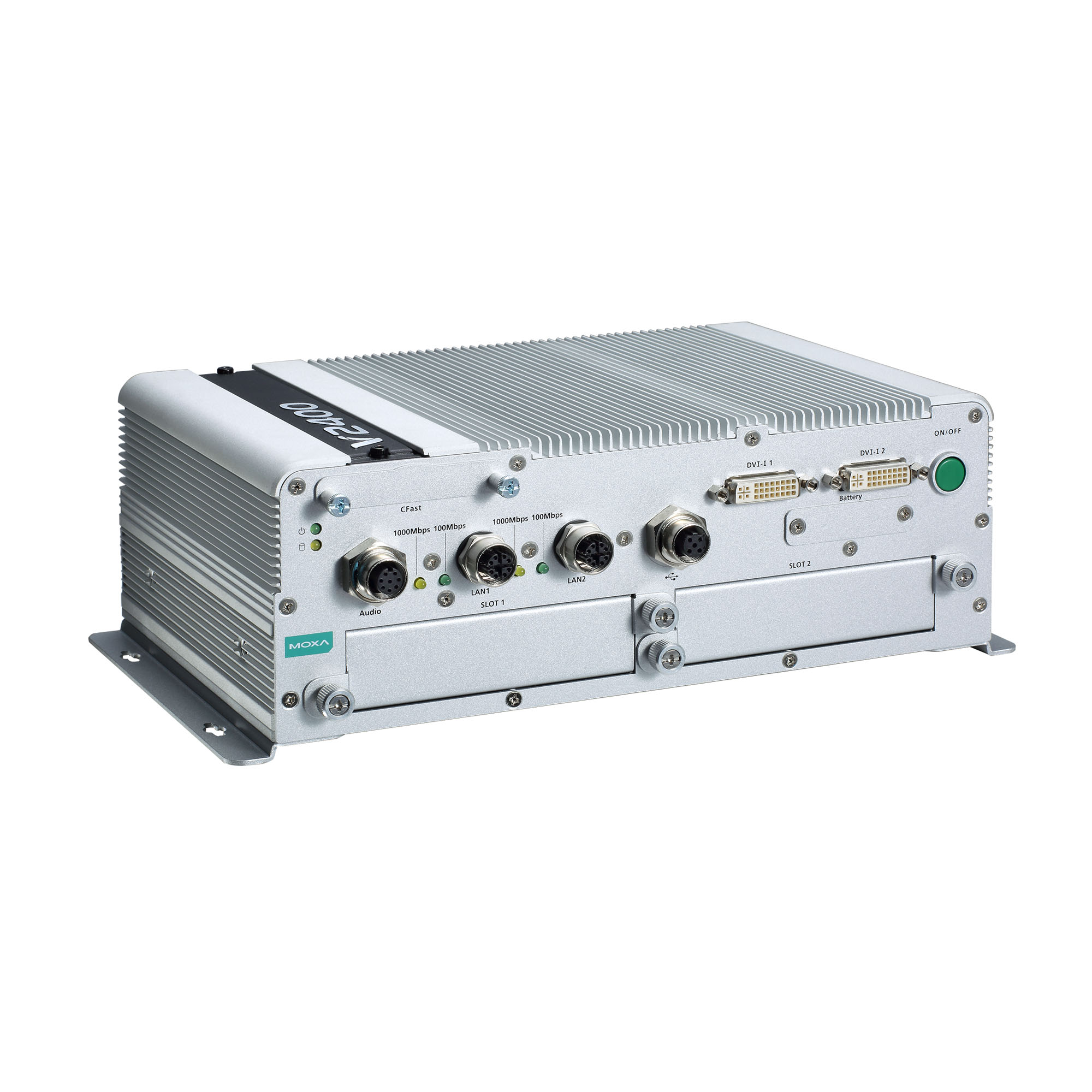

moxa-v2426a-series-image-1-(1).jpg | Moxa

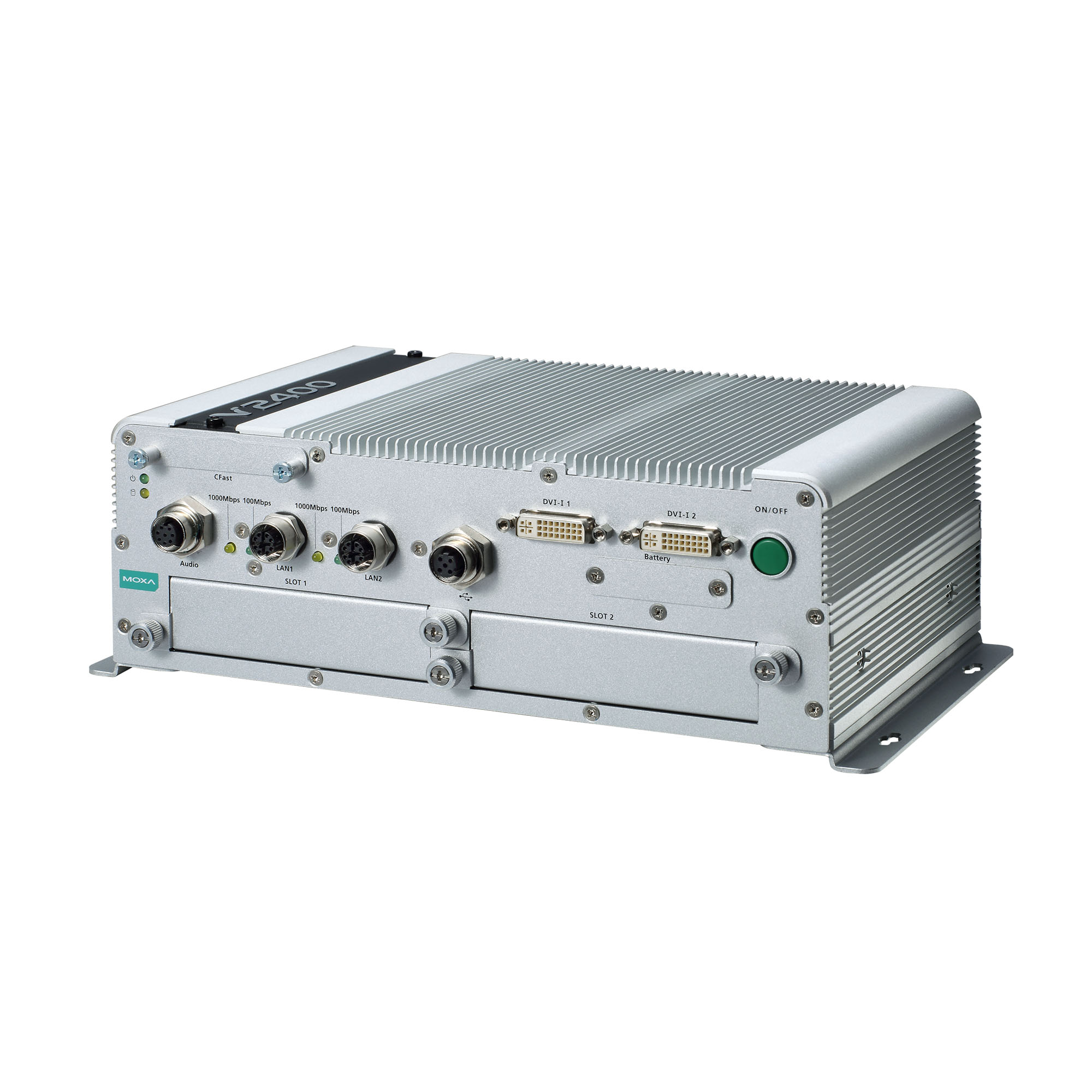

moxa-v2426a-series-image-2-(1).jpg | Moxa

特徴および利点

  • Intel Celeron/Core i7プロセッサ
  • さまざまなI/O、WLAN、mini PCIe拡張モジュールカード用の2つのペリフェラル拡張スロット
  • デュアル独立DVI-Iディスプレイ
  • ギガビットイーサネットポート(M12 Xコードコネクタ付き) x 2
  • ストレージ拡張用の1つのSATAコネクタと1つのCFastソケット
  • M12 Aコード電源コネクタ
  • EN 50121-4に準拠
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 即実行可能なDebian 7、Windows Embedded Standard 7、Windows 10 Embedded IoT Enterprise 2016 LTSBプラットフォーム
  • -40~70℃の広い温度モデルを使用可能
  • SNMPベースのシステム設定、制御、および監視をサポート(Windowsのみ)

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

V2426Aシリーズの組み込みコンピュータは、Intel第3世代プロセッサを採用しており、4つのRS-232/422/485シリアルポート、デュアルLANポート、3つのUSB 2.0ホスト、およびデュアルDVI-I出力を備えています。 また、V2426AシリーズのコンピュータはEN 50155規格の必須検査項目に準拠しているため、さまざまな産業用アプリケーションに適しています。

M12 Xコードコネクタを備えたデュアルメガビット/ギガビットイーサネットポートは、ネットワークの冗長性のための信頼性の高いソリューションを提供し、データ通信と管理の継続的な運用を約束します。V2426Aコンピュータにはデジタル入力/出力デバイスを接続するための6つのDIと2つのDOがあり、さらなる利便性が確保されます。また、CFastソケット、SATAコネクタ、USBソケットはデータのバッファリングとストレージの拡張が必要な産業用アプリケーションに求められる信頼性をV2426Aコンピュータに提供します。

さらに、V2426Aコンピュータには、各種通信モジュール(2ポートCANモジュール、またはHSDPA、GPS、またはWLANモジュール)、8+8ポートデジタル入力/出力モジュール、2ポートシリアルモジュールを挿入するためのペリフェラル拡張スロットを2基備えているため、フィールドサイトでさまざまな産業用アプリケーションをセットアップする際の柔軟性が向上します。

Linux Debian 7またはWindows Embedded Standard 7がプリインストールされたV2426Aシリーズは、洗練されたバグのないアプリケーションソフトウェアを低コストで開発するための使いやすい環境をプログラマに提供します。-40~70°Cの動作温度範囲で確実に動作するV2426Aシリーズの広い温度モデルも使用可能であり、過酷な環境にさらされるアプリケーションに最適なソリューションを提供します。



外観

前面図





背面図







  • CPU

    V2426A-C2 Series: Intel® Celeron® Processor 1047UE (2 M cache, 1.40 GHz)
    V2426A-C7 Series: Intel® Core™ i7-3517UE Processor (4 M cache, up to 2.80 GHz)

  • System Chipset

    Mobile Intel® HM65 Express Chipset

  • Graphics Controller

    Intel® HD Graphics 4000 (integrated)

  • System Memory Pre-installed

    4 GB DDR3

  • System Memory Slot

    SODIMM DDR3/DDR3L slot x 1

  • Supported OS

    Linux Debian 7
    Windows Embedded Standard 7 (WS7E) 32-bit
    Windows Embedded Standard 7 (WS7E) 64-bit

  • Storage Slot

    2.5-inch HDD/SSD slots x 1
    CFast slot x 2

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (M12 X-coded) x 2

  • Serial Ports

    RS-232/422/485 ports x 4, software selectable (DB9 male)

  • USB 2.0

    USB 2.0 hosts x 1, M12 D-coded connector
    USB 2.0 hosts x 2, type-A connectors

  • Audio Input/Output

    Line in x 1, Line out x 1, M12 D-coded

  • Digital Input

    DIs x 6

  • Digital Output

    DOs x 2

  • Video Output

    DVI-I x 2, 29-pin DVI-I connectors (female)

  • Expansion Slots

    2 peripheral expansion slots

  • Isolation

    3k VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI

  • Sensor Type

    Dry contact
    Wet Contact (NPN or PNP)

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    24 to 30 VDC

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Serial

    2 per port (Tx, Rx)

  • Baudrate

    50 bps to 921.6 kbps

  • Flow Control

    RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485, RTS Toggle (RS-232 only)

  • Isolation

    N/A

  • Parity

    None, Even, Odd, Space, Mark

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    12 to 48 VDC

  • Power Connector

    M12 A-coded male connector

  • Power Consumption

    3.78 A @ 12 VDC
    0.96 A @ 48 VDC

  • Power Consumption (Max.)

    47 W (max.)

  • Housing

    Aluminum

  • IP Rating

    IP30

  • Dimensions (with ears)

    275 x 92 x 154 mm (10.83 x 3.62 x 6.06 in)

  • Dimensions (without ears)

    250 x 86 x 154 mm (9.84 x 3.38 x 6.06 in)

  • Weight

    3,000 g (6.67 lb)

  • Installation

    DIN-rail mounting (optional), Wall mounting (standard)

  • Protection

    -CT models: PCB conformal coating

  • Operating Temperature

    Standard Models: -25 to 55°C (-13 to 131°F)
    Wide Temp.Models: -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4, IEC 60571

  • Railway Fire Protection

    EN 45545-2

  • Safety

    EN 60950-1, UL 60950-1

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    304,998 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリーズ日
Driver for V2426A Series (Expansion Module for Windows 7)
52.0 MB
ドライバー v1.1
  • Windows 7
2017年9月27日 2017年9月27日
Firmware for V2426A Series (Linux)
436.9 MB
ファームウェア v1.0
  • Debian 7.x
2015年11月11日 2015年11月11日
Library for V2426A Series (Example for Linux)
48.2 KB
ライブラリー v1.0
  • Debian 7.x
2015年11月11日 2015年11月11日
Library for V2426A Series (Expansion Example for Linux)
21.9 KB
ライブラリー v1.0
  • Debian 7.x
2015年11月11日 2015年11月11日 リリースノート
Utility for V2426A Series (Linux)
1.7 MB
ユーティリティ v1.0
  • Debian 7.x
2015年11月11日 2015年11月11日
Driver for V2426A Series (Linux)
4.5 MB
ドライバー v1.0
  • Debian 7.x
2015年11月11日 2015年11月11日
Driver for V2426A Series (Expansion Module for Linux)
26.2 MB
ドライバー v1.0
  • Debian 7.x
2015年11月11日 2015年11月11日
Driver for V2426A Series (Peripheral for Windows 7)
699.3 MB
ドライバー v1.0
  • Windows 7
2015年4月23日 2015年4月23日
Utility for V2426A Series (InnoComm AP)
3.0 MB
ユーティリティ v1.0
  • Windows Embedded Standard 7
2015年4月23日 2015年4月23日 リリースノート
Utility for V2426A Series (mxdiagnostic)
689.9 KB
ユーティリティ v1.0
  • Windows Embedded Standard 7
2015年4月23日 2015年4月23日 リリースノート
Utility for V2426A Series (mxHotswap)
583.3 KB
ユーティリティ v1.0
  • Windows Embedded Standard 7
2015年4月23日 2015年4月23日 リリースノート
Utility for V2426A Series (mxSerialInterface)
322.6 KB
ユーティリティ v1.0
  • Windows Embedded Standard 7
2015年4月23日 2015年4月23日 リリースノート
Utility for V2426A Series (mxSynMap)
21.9 MB
ユーティリティ v1.0
  • Windows Embedded Standard 7
2015年4月23日 2015年4月23日 リリースノート
Utility for V2426A Series (mxterm)
215.6 KB
ユーティリティ v1.0
  • Windows Embedded Standard 7
2015年4月23日 2015年4月23日 リリースノート
Library for V2426A Series (Example for Windows 7)
8.1 MB
ライブラリー v1.0
  • Windows 7
2015年4月23日 2015年4月23日
Library for V2426A Series (Expansion Example for Windows 7)
16.7 MB
ライブラリー v1.0
  • Windows 7
2015年4月23日 2015年4月23日

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
V2426Aシリーズデータシート
3.9 MB
データシート 日本語 v2.2 2020年1月22日 2020年1月22日
Manual for V2426A Series (Instruction Guide)
5.5 MB
マニュアル 英語 v1.0 2017年4月24日 2017年4月24日
Manual for V2426A Series (Hardware)
8.3 MB
マニュアル 英語 v2.0 2017年3月21日 2017年3月21日
Compatibility Guide for V2426A Series (Wide Temperature)
264.7 KB
互換性ガイド 英語 v2.1 2016年12月15日 2016年12月15日
Compatibility Guide for V2426A Series (Standard Temperature)
263.5 KB
互換性ガイド 英語 v2.1 2016年12月15日 2016年12月15日
Manual for V2426A Series (Linux)
4.8 MB
マニュアル 英語 v1.0 2015年8月24日 2015年8月24日
Manual for V2426A Series (Windows 7 Embedded)
10.5 MB
マニュアル 英語 v1.0 2015年5月18日 2015年5月18日
QIG for V2426A Series
971.3 KB
QIG (クイックインストールガイド) 英語 v1.0 2015年3月18日 2015年3月18日

利用可能なモデル (9)

画像を表示
moxa-v2426a-c2-image.jpg | MoxaV2426A-C2moxa-v2426a-c2-t-image.jpg | MoxaV2426A-C2-Tmoxa-v2426a-c2-ct-t-image.jpg | MoxaV2426A-C2-CT-Tmoxa-v2426a-c7-image.jpg | MoxaV2426A-C7
CPUCeleron 1047UECeleron 1047UECeleron 1047UECore i7-3517UE
Memory (Default)4 GB4 GB4 GB4 GB
OS CFast (CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
Backup CFast (CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
SSD/HDD Tray (CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
Peripheral Expansion Slots2222
Operating Temp.-25 to 55°C-40 to 70°C-40 to 70°C-25 to 55°C
Conformal Coating
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-v2426a-c7-t-image.jpg | MoxaV2426A-C7-Tmoxa-v2426a-c7-ct-t-image.jpg | MoxaV2426A-C7-CT-Tmoxa-v2426a-c2-w7e-image.jpg | MoxaV2426A-C2-W7Emoxa-v2426a-c2-t-w7e-image.jpg | MoxaV2426A-C2-T-W7E
CPUCore i7-3517UEi7-3517UECeleron 1047UECeleron 1047UE
Memory (Default)4 GB4 GB4 GB4 GB
OS CFast (CTO)1 (Optional)1 (Optional)8 GB8 GB
Backup CFast (CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
SSD/HDD Tray (CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
Peripheral Expansion Slots2222
Operating Temp.-40 to 70°C-40 to 70°C-25 to 55°C-40 to 70°C
Conformal Coating
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-v2426a-c7-t-w7e-image.jpg | MoxaV2426A-C7-T-W7E
CPUi7-3517UE
Memory (Default)4 GB
OS CFast (CTO)8 GB
Backup CFast (CTO)1 (Optional)
SSD/HDD Tray (CTO)1 (Optional)
Peripheral Expansion Slots2
Operating Temp.-40 to 70°C
Conformal Coating
見積りに追加バッグを見る
