V3200シリーズ

第11世代Intel® Core™プロセッサー鉄道コンピュータ、電源分離機能、ワイヤレス用の複数の拡張スロット、2つのSSDスロットを備えています

moxa-v3200-series-image-(1).jpg | Moxa
moxa-v3200-series-image-1-(1).jpg | Moxa
moxa-v3200-series-image-2-(1).jpg | Moxa
moxa-v3200-series-image-3-(1).jpg | Moxa
moxa-v3200-series-image-4-(1).jpg | Moxa
moxa-v3200-series-image-5-(1).jpg | Moxa

機能と特長

  • 車内用途向けIntel® Celeron®/Intel® Core™ i3/i5/i7組み込み型コンピュータ
  • マルチインターフェース：GbE対応イーサーネットポートが最大で8つ、シリアル x 2、USB ポート x 2、DI x 2、DO x 2、およびワイヤレス (5G) 用の M.2 B キー スロット x 2、ワイヤレス (Wi-Fi 5 または 4G) 用の mPCIe スット x 1 、ワイヤレス (Wi-Fi 6)用のM.2 E キースロット x 1
  • デュアル独立型ディスプレイ（VGAおよび4K解像度対応HDMI）をサポート
  • ネイティブTSNサポート(i7-1185GREプロセッサ搭載モデルの場合)
  • サイバーセキュリティを強化するためのオンボードTPMモジュール
  • EN 50155のすべての必須テスト項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、ここをクリックしてください: www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • EN 50121-4に準拠
  • 耐衝撃性および耐振動性に関する IEC 61373 認証を取得

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

V3200シリーズの組み込みコンピュータは、Intel® Core™ i7/i5/i3またはIntel® Celeron®高性能プロセッサを中心に構築され、最大 64 GB の RAM、1つのM.2 2280 Mキースロット、およびストレージ拡張用の2つの2.5インチSSDスロットを備えています。コンピュータは、動作温度、入力電圧、サージ、ESD、および振動をカバーするEN 50155:2017およびEN 501214規格に準拠しているため、鉄道車載および沿線アプリケーションに適しています。

車載および沿線システム、およびデバイスと接続するために、V3200コンピュータには、中断のないデータ送信を保証する1ペアLANバイパス機能を備えた4つのギガビットイーサネットポート(デフォルトで4つ最大8ポートまで可能)、2つのRS-232/422/485シリアルポート、2つのDI、2つのDO、および2つのUSB 3.0ポートを含む豊富なインターフェースセットが装備されています。内蔵TPM 2.0モジュールはプラットフォームの整合性を保証し、ハードウェアベースのセキュリティと改ざんからの保護を提供します。

車載アプリケーションには信頼性の高い接続が必要です。 また、ソフトウェアのステータスを識別するデバイス上の明確なインジケータも必要です。V3200コンピュータには2 つの 5G用スロット、1つのLTEスロット、6 つの SIM カードスロットが搭載されており、冗長LTE/Wi-Fi接続の確立に役立ち、ソフトウェアの実行時ステータスの監視を可能にする3つのプログラム可能なLEDを備えています。

外観

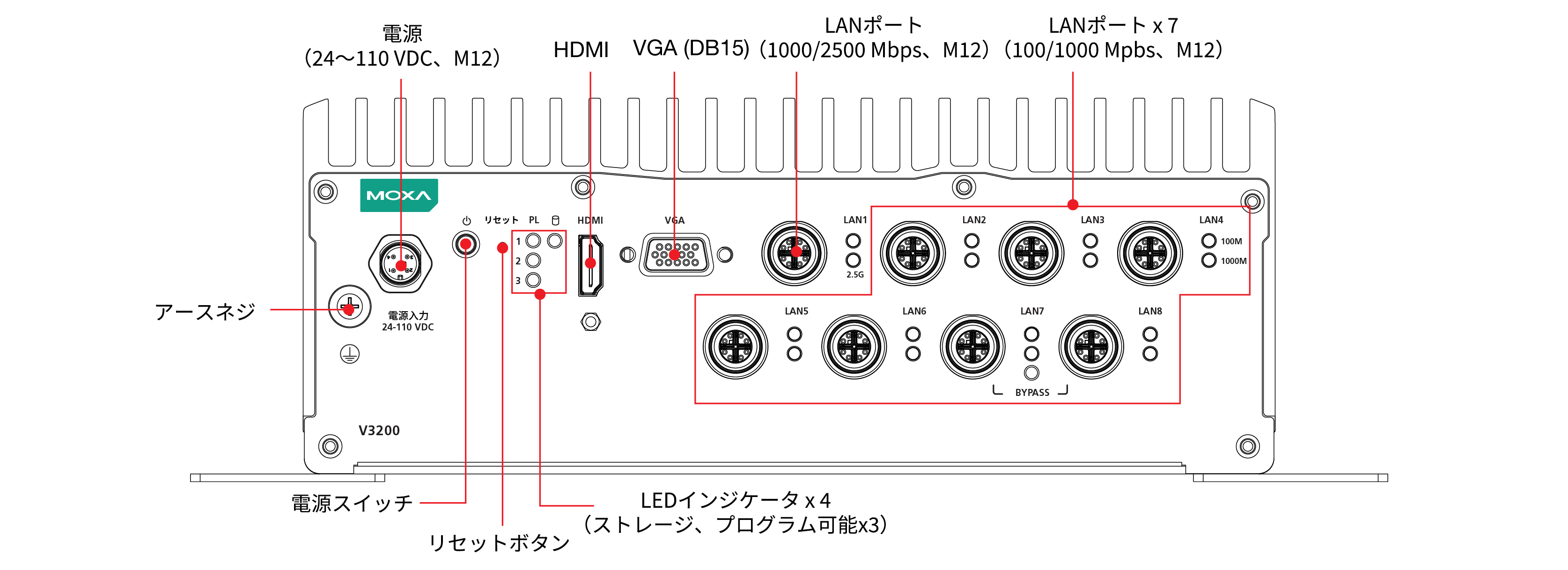

前面図8Pモデル

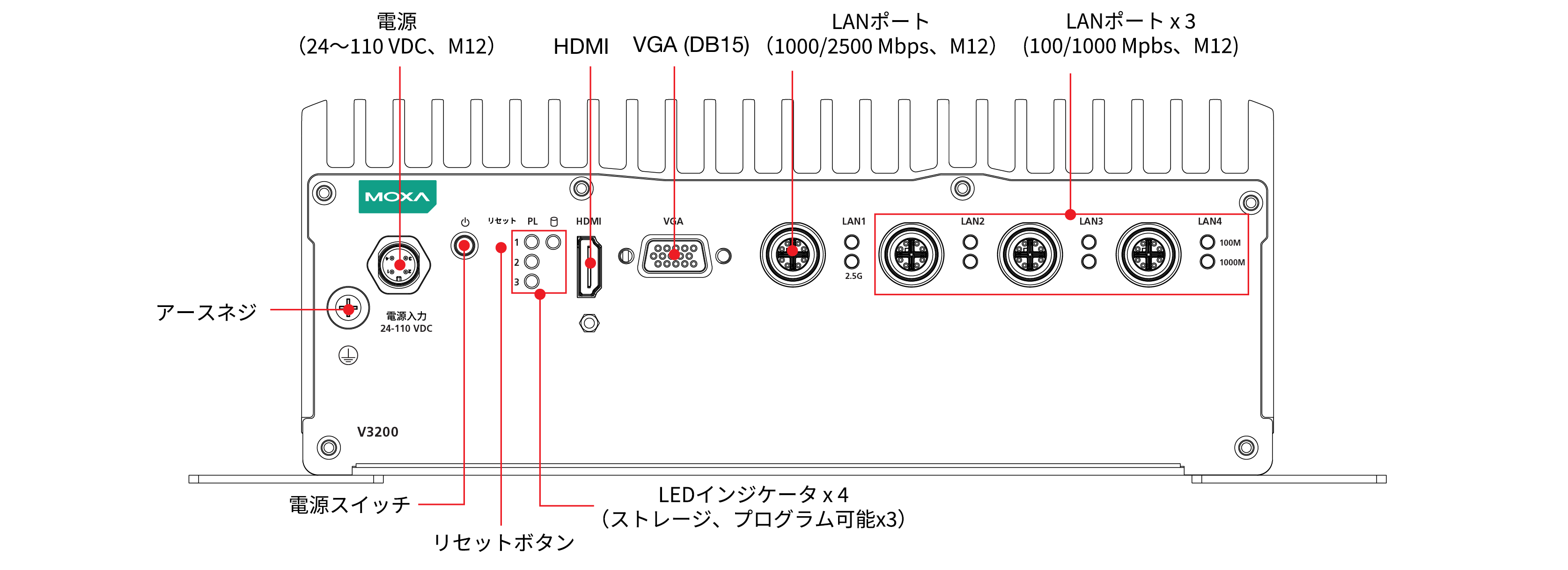

前面図4Pモデル

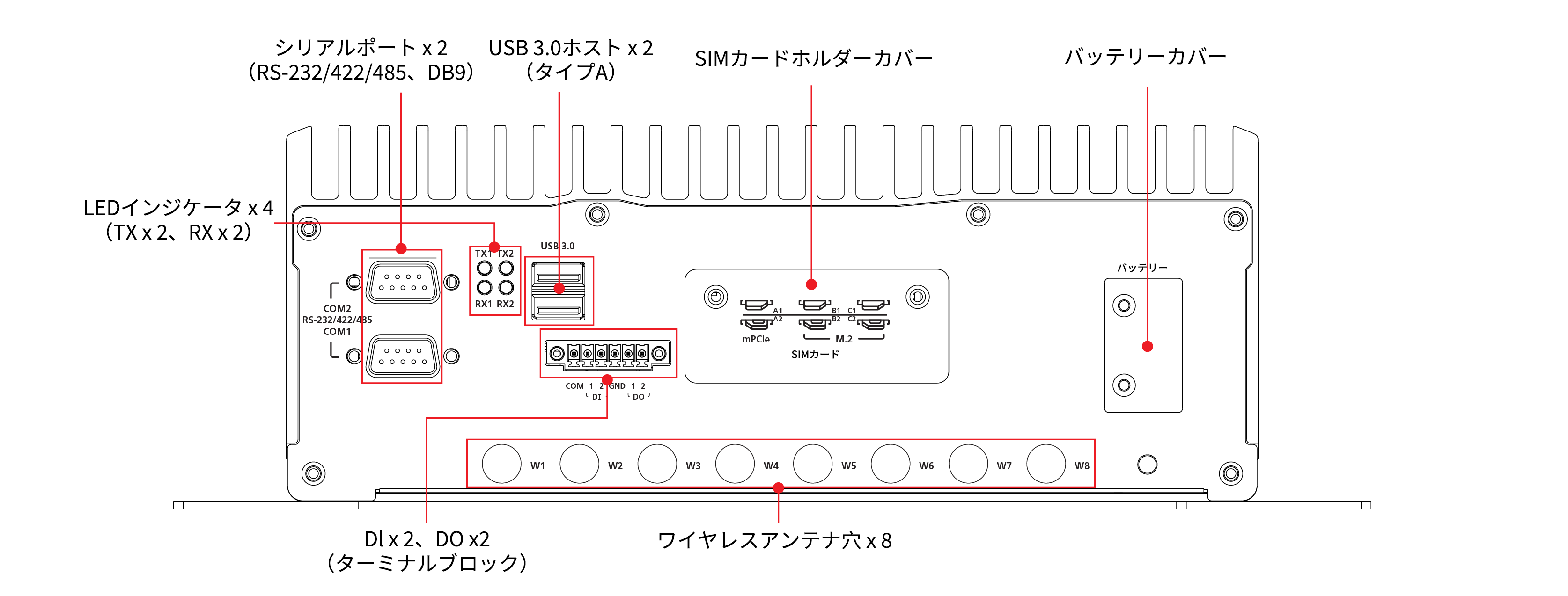

背面図

  • CPU

    V3210-TL1-4L-T/8L-T/4L-CT-T/8L-CT-T:
    Intel® Celeron® 6305E processor (2C/2T, 4M cache, 1.8 GHz)

    V3210-TL3-4L-T/8L-T/4L-CT-T/8L-CT-T:
    Intel® Core™ i3-1115G4E processor (2C/4T, 6M cache, 2.2 GHz)

    V3210-TL5-4L-T/8L-T/4L-CT-T/8L-CT-T:
    Intel® Core™ i5-1145G7E processor (4C/8T, 8M cache, 1.5 GHz)

    V3210-TL7-4L-T/8L-T/4L-CT-T/8L-CT-T:
    Intel® Core™ i7-1185G7E processor (4C/8T, 12M cache, 1.8 GHz)

    V3210-TL7-4L-TSN-CT-T/8L-TSN-CT-T:
    Intel® Core™ i7-1185GRE processor (4C/8T, 12M cache, 1.8 GHz)

  • System Memory Slot

    SODIMM DDR4 slots x 2 (64 GB max)

  • System Memory Pre-installed

    16 GB DDR4

  • Storage Slot

    2.5-inch SSD slots x 2
    M.2 M key 2280 slot x 1 (NVMe; 128 GB preinstalled)

  • Supported OS

    Windows 10 Embedded IoT Ent 2021 LTSC 64-bit
    Linux Debian 11/Ubuntu 20.04/CentOS 7.9 (driver)

  • Graphics Controller

    Intel® Celeron®/Core™ i3 Models: Intel® UHD Graphics
    Intel® Core™ i5/i7 Models: Intel® Iris® Xe Graphics

  • Ethernet Ports

    Default: 4 ports (2.5 GbE x 1 and GbE x 3), can go up to 8 ports
    Auto-sensing 1000/2500 Mbps x 1
    Auto-sensing 10/100/1000 Mbps x up to 7

    LAN1: Intel® Ethernet Network Adapter I225 with Intel® AMT support

  • Serial Ports

    RS-232/422/485 ports x 2, software selectable (DB9 male)

  • Digital Input

    DIs x 2

  • Digital Output

    DOs x 2

  • USB 3.0

    USB 3.0 hosts x 2, type-A connectors

  • Video Output

    VGA x 1, 15-pin D-sub connector (female)
    HDMI x 1, HDMI connector (type A)

  • Wi-Fi Antenna Connector

    QMA x 8 (optional with accessory kit)

  • Expansion Slots

    M.2 B key 3052/3050 slots x 2 (for 5G; 4 Micro SIMs)
    M.2 E key slots x 1 (for Wi-Fi 6)
    mPCIe slots x 1 (for cellular with 2 Micro SIMs, Wi-Fi 5, or I/O expansion)

  • SIM Format

    Micro

  • Number of SIMs

    6

  • TPM

    TPM v2.0

  • Connector

    Screw-fastened Euroblock terminal

  • Isolation

    3k VDC

  • Sensor Type

    Dry contact
    Wet contact (NPN)

  • Dry Contact

    Logic 0: Close to GND
    Logic 1: Open

  • Wet Contact (COM to DI)

    Logic 0: 10 to 30 VDC
    Logic 1: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Type

    Sink

  • Voltage

    0 to 30 VDC

  • Isolation

    3k VDC

  • System

    Power x 1
    Storage x 1

  • LAN

    2 per port (LAN1: 1000/2500 Mbps, LAN2 to LAN8: 100/1000 Mbps)
    1 per LAN bypass pair (LAN7 - LAN8)

  • Serial

    2 per port (Tx, Rx)

  • User Programmable

    3

  • Baudrate

    50 bps to 115.2 kbps

  • Connector

    DB9 male

  • ESD

    Contact: 6 kV; Air: 8 kV (level 3)

  • Isolation

    2 kV

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS, XON/XOFF
    Automatic Data Direction Control (ADDC) for RS-485
    RTS Toggle (RS-232 only)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Voltage

    24 to 110 VDC

  • Power Connector

    M12 A-coded male connector

  • Power Consumption

    100 W (max.)

  • Housing

    Aluminum

  • Dimensions (without ears)

    249 x 88.9 x 180 mm (9.80 x 3.50 x 7.09 in)

  • Weight

    Product Only: 3.86 kg (8.51 lb)
    Product With Package: 5.10 kg (11.24 lb)

  • IP Rating

    IP30

  • Installation

    Wall mounting

  • Protection

    PCB conformal coating
    Available on request

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    EN 62368-1
    IEC 62368-1
    UL 62368-1

  • Railway Fire Protection

    EN 45545-2:2020

  • Railway

    EN 50121-4
    EN 50121-3-2
    EN 50155:2017

  • Shock

    IEC 60068-2-27, IEC 61373

  • Vibration

    IEC 60068-2-64, IEC 61373

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    4L Models: 382,624 hrs
    8L Models: 305,836 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Utility for V3200 Series (Windows 10 Enterprise LTSC 21H2)
6.9 MB 		ユーティリティ
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年1月17日 2023年1月17日 リリースノート
Driver for V3200 Series (Windows 10 Enterprise LTSC 21H2)
2.3 GB 		ドライバー
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年1月17日 2023年1月17日 リリースノート
x86 Computers (Linux drivers and SDK)
802.0 bytes 		ソフトウェアパッケージ
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 リリースノート

サポートドキュメント

フィルター

すべて データシート マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Tech Note: How to Implement LAN Bypass for the V3200 Series
496.3 KB 		テクニカルノート 英語 v1.0 2024年2月1日 2024年2月1日
Manual for V3200 Series (hardware)
8.2 MB 		マニュアル 英語 v1.1 2023年11月24日 2023年11月24日
V3200 シリーズデータシート
6.0 MB 		データシート 日本語 v1.0 2023年9月21日 2023年9月21日
QIG for V3200 Series
1.0 MB 		QIG (クイックインストールガイド) 英語 v1.0 2023年9月21日 2023年9月21日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (8)

画像を表示
比較
moxa-v3210-tl7-4l-t-image.jpg | MoxaV3210-TL7-4L-T
比較
moxa-v3210-tl3-4l-t-image.jpg | MoxaV3210-TL3-4L-T
比較
moxa-v3210-tl3-4l-ct-t-image.jpg | MoxaV3210-TL3-4L-CT-T
比較
moxa-v3210-tl5-8l-ct-t-image.jpg | MoxaV3210-TL5-8L-CT-T
CPUi7-1185G7Ei3-1115G4Ei3-1115G4Ei5-1145G7E
Memory16 GB16 GB16 GB16 GB
OS Storage (M.2 M Key)128 GB128 GB128 GB128 GB
2.5" SSD Slots (2)OptionalOptionalOptionalOptional
GbE Ports4448
TPM 2.0✓✓✓✓
Native TSN Enhancement––––
Power Input24-110 VDC24-110 VDC24-110 VDC24-110 VDC
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 85°C
Conformal Coating––✓✓
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-v3210-tl1-8l-ct-t-image.jpg | MoxaV3210-TL1-8L-CT-T
比較
moxa-v3210-tl7-8l-tsn-ct-t-image.jpg | MoxaV3210-TL7-8L-TSN-CT-T
比較
moxa-v3210-tl1-4l-t-image.jpg | MoxaV3210-TL1-4L-T
比較
moxa-v3210-tl7-8l-ct-t-image.jpg | MoxaV3210-TL7-8L-CT-T
CPUCeleron 6305Ei7-1185GRECeleron 6305Ei7-1185G7E
Memory16 GB16 GB16 GB16 GB
OS Storage (M.2 M Key)128 GB128 GB128 GB128 GB
2.5" SSD Slots (2)OptionalOptionalOptionalOptional
GbE Ports8848
TPM 2.0✓✓✓✓
Native TSN Enhancement–✓––
Power Input24-110 VDC24-110 VDC24-110 VDC24-110 VDC
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
Conformal Coating✓✓–✓
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
