V3400シリーズ

第11世代 Intel® Core™プロセッサー、2つのロック付きホットスワップ対応HDD/SSDスロット、ワイヤレスモジュール用(5G及びWi-Fi6対応)の複数の拡張スロット、-40～70°Cの動作温度（EN 50155 OT4準拠）の鉄道向けファンレスx86コンピュータ

moxa-v3400-series-image-1-(1).jpg | Moxa

moxa-v3400-series-image-2-(1).jpg | Moxa

moxa-v3400-series-image-3-(1).jpg | Moxa

moxa-v3400-series-image-4-(1).jpg | Moxa

moxa-v3400-series-image-5-(1).jpg | Moxa

機能と特長

車載アプリケーション向けIntel® Core™ i3/i7組み込みコンピューター
複数のワイヤレス接続オプション：最大5G 2つ、4G 1つ、Wi-Fi 6 1つ、Wi-Fi 5 1つ
オンボードのセキュアゲートウェイアプリケーションに適した最大8つのイーサネットポート
セキュリティ強化のためのロック付きホットスワップ可能なHDD/SSDスロット2つ
サイバーセキュリティを強化するためのオンボードTPMモジュール
RTCバッテリーの低電圧監視サポート
鉄道車両アプリケーションの多様な電源要件を満たす絶縁された24〜110 VDC電源入力
セルラーおよびWi-Fiモジュールを有効にした状態で-40～70°Cの動作温度（EN 50155 OT4範囲）に対応
EN 50155全必須検査項目に準拠本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、ここをクリックしてください: www.moxa.com/doc/specs/EN_50155_Compliance.pdf
EN 50121-4に準拠
衝撃および振動耐性に関するIEC 61373要件に準拠

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

V3400シリーズの組み込みコンピューターは、Intel® Core™ i7/i3高性能プロセッサーを搭載し、最大64 GBのRAM、1つのM.2 2280 Mキースロット、およびストレージ拡張用の2つのホットスワップ可能なHDD/SSD（ロック付き）を備えています。コンピュータは、動作温度、入力電圧、サージ、ESD、振動に関するEN 50155およびEN 50121-4規格に準拠しているため、鉄道車載および沿線アプリケーションに適しています。

V3400コンピュータには、車上および沿線システムやデバイスとの接続用に、中断のないデータ転送を保証する1ペアLANバイパス機能（V3408モデルのみ）を備えた4～8個のギガビットイーサネットポート、2つのRS-232/422/485シリアルポート、2つのDI、2つのDO、および2つのUSB 3.0ポートなど、豊富なインターフェースが装備されています。内蔵のTPM 2.0モジュールは、プラットフォームの整合性を確保し、ハードウェアベースのセキュリティと改ざん防止機能を提供します。

V3400コンピューターは、M.2スロットに2つの5Gモジュール、mPCIeスロットに1つのLTEまたはWi-Fi 5、M.2スロットに1つのWi-Fi 6など、複数のワイヤレス構成をサポートします。6つのSIMカードスロットにより、冗長化された5G/LTE/Wi-Fi接続を確立できます。最適化されたメカニズムと熱設計により、V3400は2つの5Gモジュールと1つのWi-Fi6モジュールを搭載した状態でもEN50155 OT4(-40～70°C)要件を満たすことができ、要求の厳しい車載輸送環境での実用的なアプリケーションに最適です。

外観

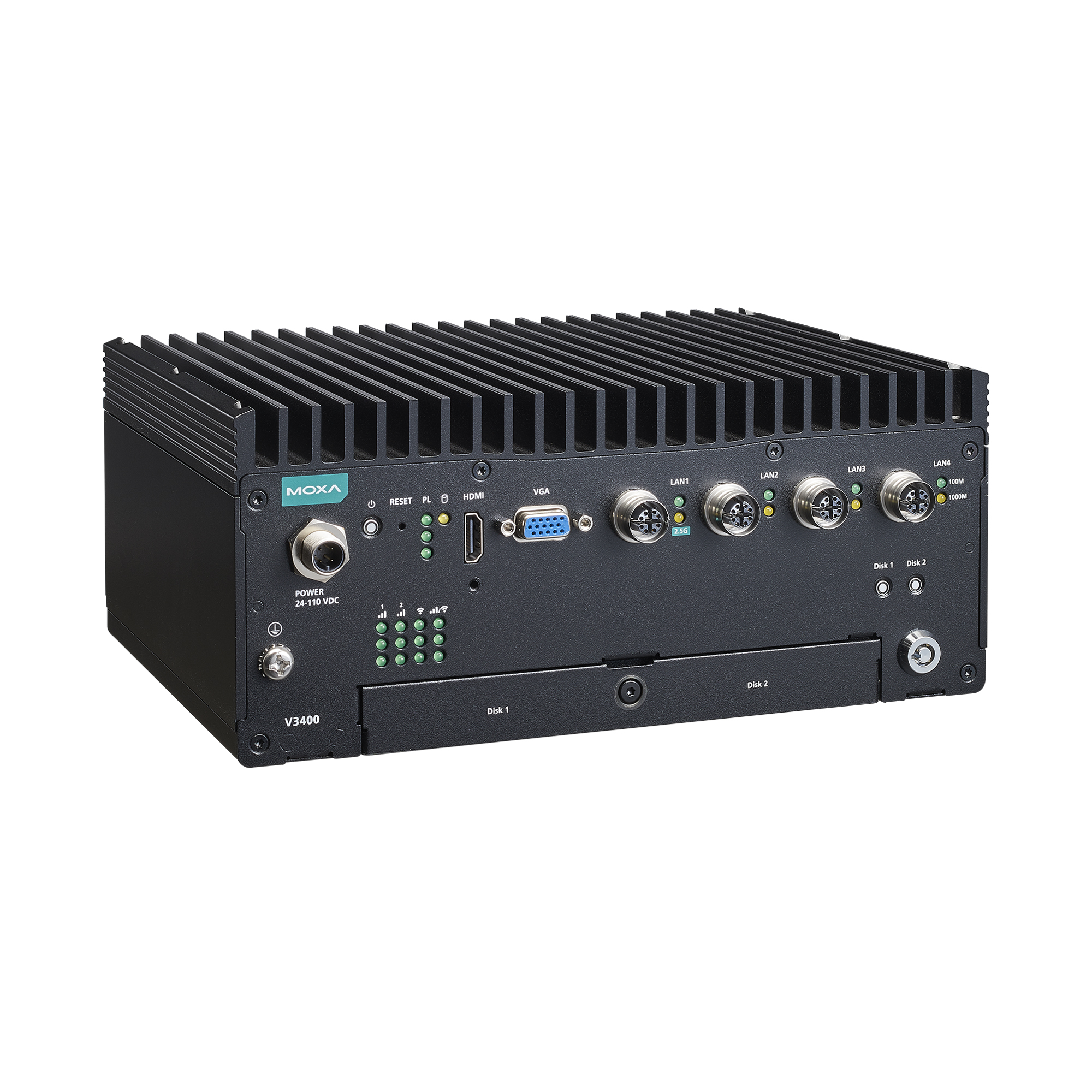

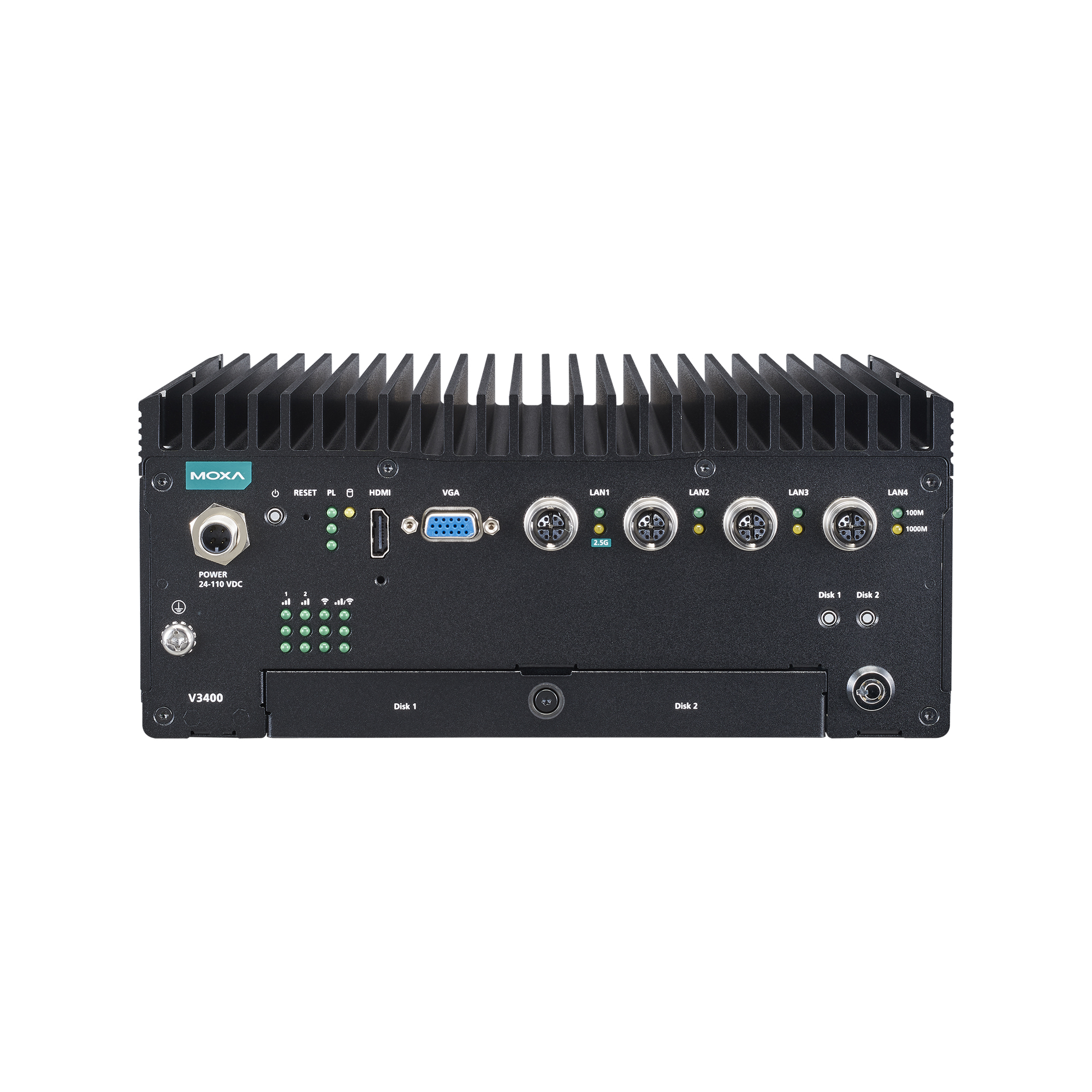

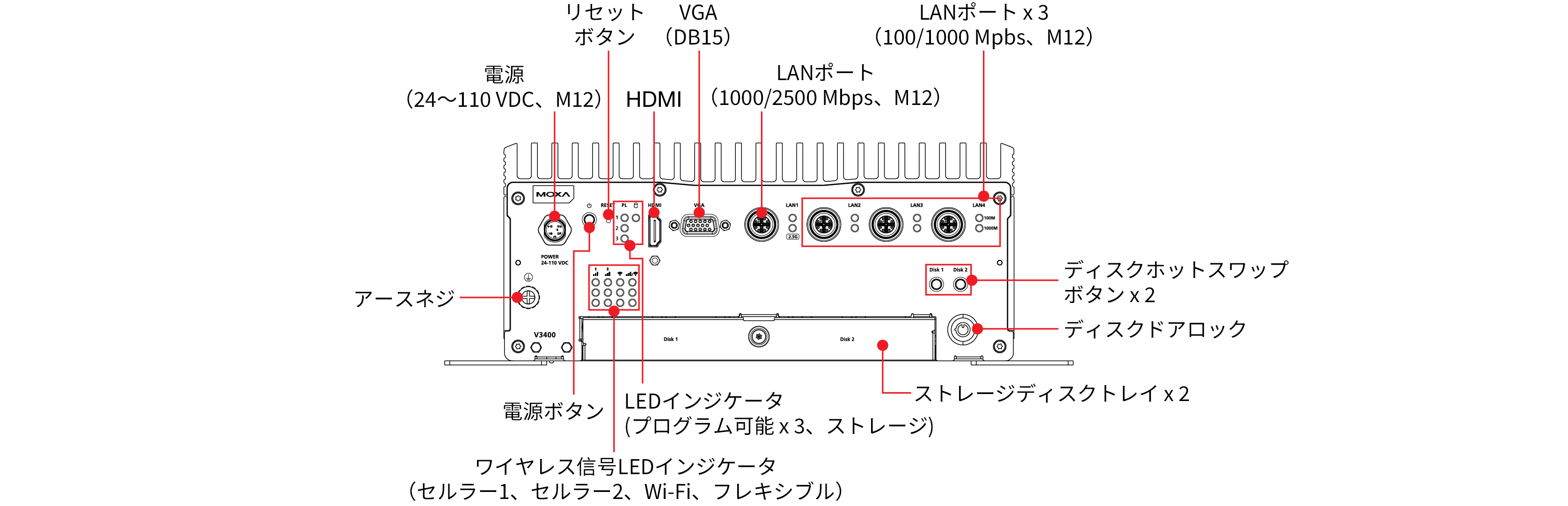

前面図V3404-TLモデル

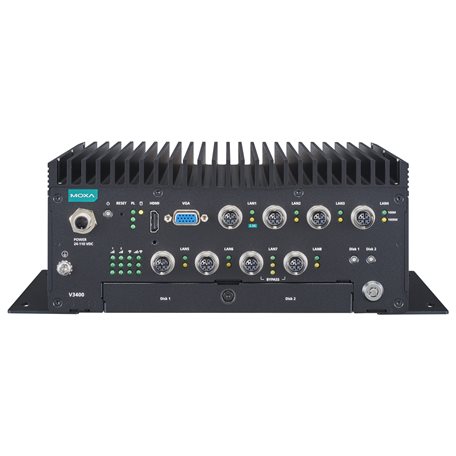

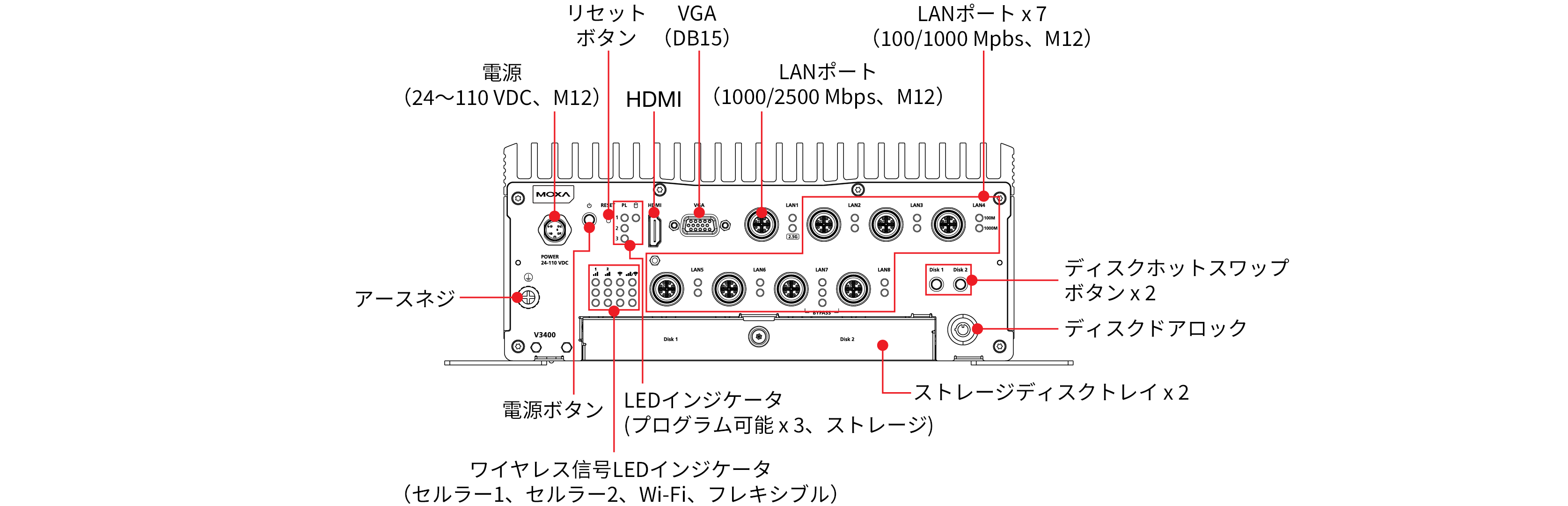

前面図V3408-TLモデル

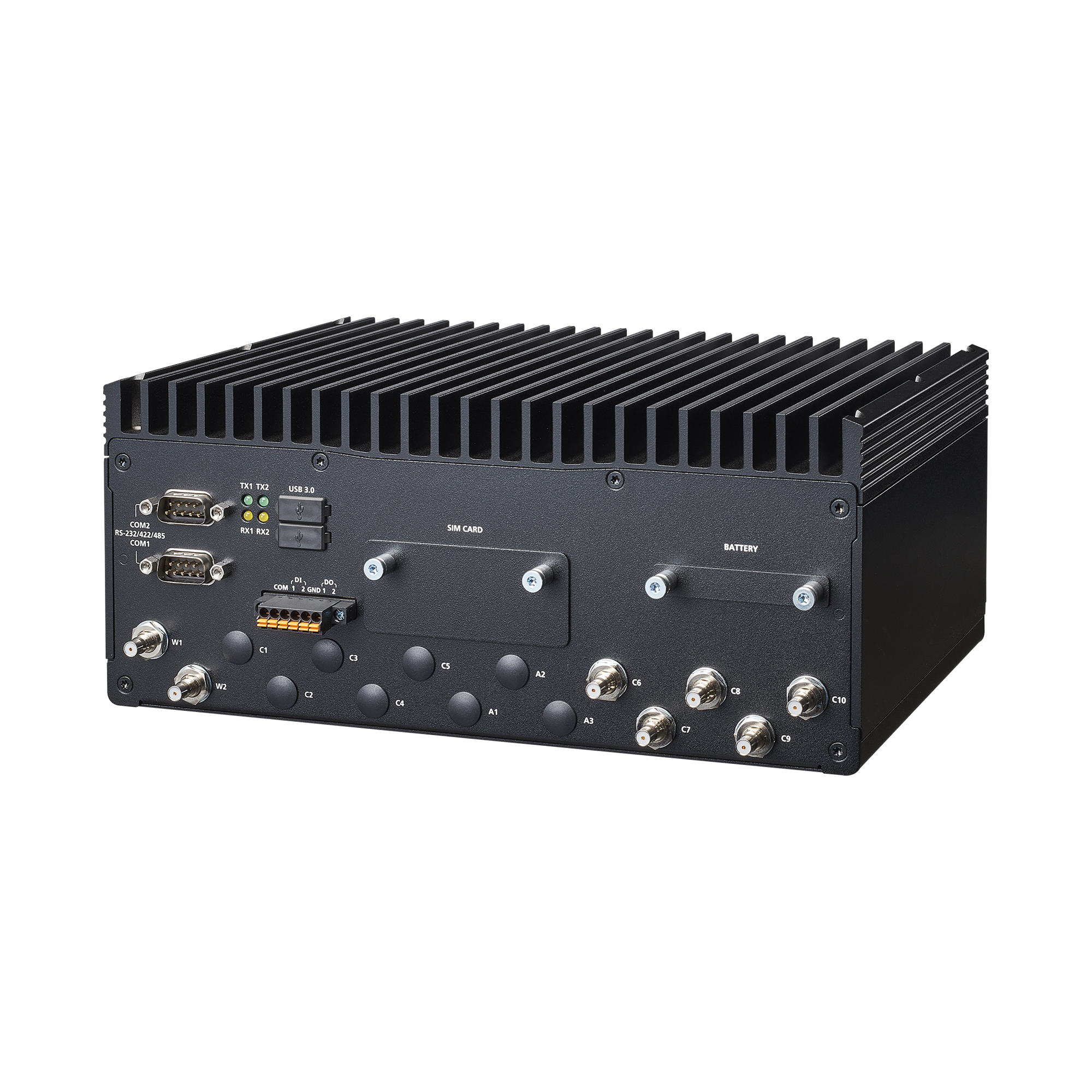

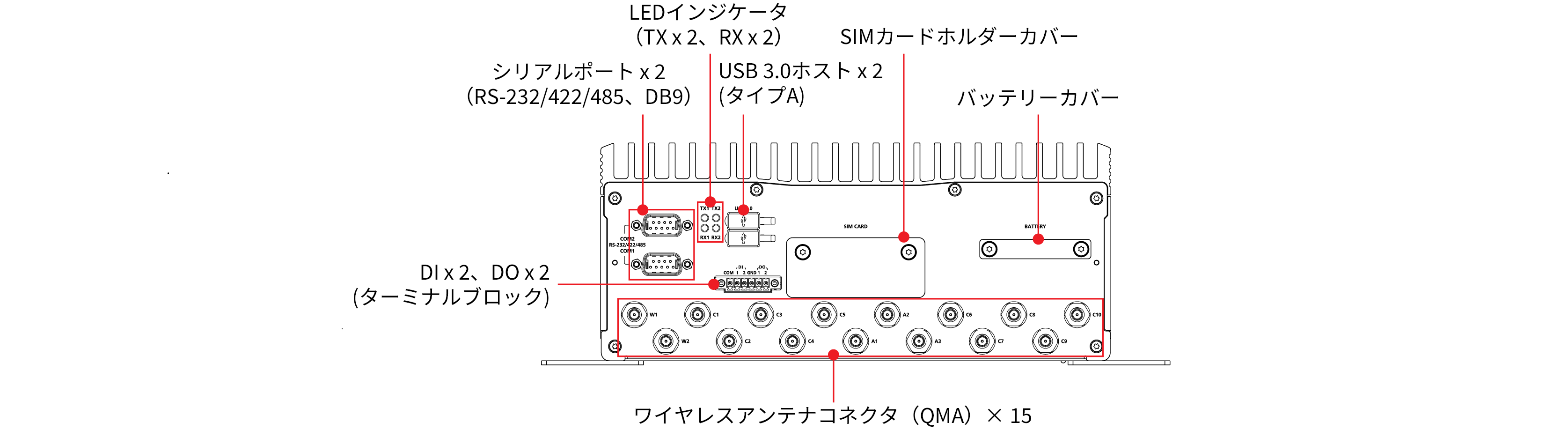

背面図

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

CPU

V3210-TL1-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Celeron® 6305E processor (2C/2T, 4M cache, 1.8 GHz)
V3210-TL3-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Core™ i3-1115G4E processor (2C/4T, 6M cache, 2.2 GHz)
V3210-TL5-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Core™ i5-1145G7E processor (4C/8T, 8M cache, 1.5 GHz)
V3210-TL7-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Core™ i7-1185G7E processor (4C/8T, 12M cache, 1.8 GHz)
V3210-TL7-4L-TSN-CT-T/8L-TSN-CT-T:
Intel® Core™ i7-1185GRE processor (4C/8T, 12M cache, 1.8 GHz)
Intel® Core™ i7-1185G7E processor (4C/8T, 12M cache, 1.8 GHz)
Intel® Celeron® 6305E processor (2C/2T, 4M cache, 1.8 GHz)
Intel® Core™ i3-1115G4E processor (2C/4T, 6M cache, 2.2 GHz)
Intel® Core™ i5-1145G7E processor (4C/8T, 8M cache, 1.5 GHz)
Intel® Core™ i7-1185G7E processor (4C/8T, 12M cache, 1.8 GHz)
Intel® Core™ i7-1185GRE processor (4C/8T, 12M cache, 1.8 GHz)
System Memory Slot

SODIMM DDR4 slots x 2 (64 GB max)
System Memory Pre-installed

16 GB DDR4
Storage Slot

2.5-inch SSD slots x 2
M.2 M key 2280 slot x 1 (NVMe; 128 GB preinstalled)
Supported OS

Windows 10 IoT Enterprise LTSC 2021 LTSC 64-bit
Moxa Industrial Linux 3 (Debian 11, kernel 5.10, EOL 2031)

Linux drivers supported:
Debian 12
Ubuntu 22.04 LTS (HWE)
Graphics Controller

Intel® Celeron®/Core™ i3 Models: Intel® UHD Graphics
Intel® Core™ i5/i7 Models: Intel® Iris® Xe Graphics
Intel® UHD Graphics

Ethernet Ports

Default: 4 ports (2.5 GbE x 1 and GbE x 3), can go up to 8 ports
Auto-sensing 1000/2500 Mbps x 1
Auto-sensing 10/100/1000 Mbps x up to 7

LAN1: Intel® Ethernet Network Adapter I225 with Intel® AMT support
Serial Ports

RS-232/422/485 ports x 2 (software-selectable, DB9 male connector)
Digital Input

DIs x 2
Digital Output

DOs x 2
USB 3.0

USB 3.0 hosts x 2, type-A connectors
Video Output

VGA x 1, 15-pin D-sub connector (female)
HDMI x 1, HDMI connector (type A)
Wi-Fi Antenna Connector

QMA x 8 (optional with accessory kit)
Expansion Slots

M.2 B key 3052/3050 slots x 2
M.2 E key slots x 1 (for Wi-Fi 6)
mPCIe slots x 1 (for LTE with 2 Micro SIMs, Wi-Fi 5, or I/O expansion)
SIM Format

Micro
Number of SIMs

6
TPM

TPM v2.0

Connector

Screw-fastened Euroblock terminal
Current Rating

200 mA per channel
I/O Type

Sink
Voltage

0 to 30 VDC
Isolation

3k VDC

System

Power x 1
Storage x 1
LAN

2 per port (LAN1: 1000/2500 Mbps, LAN2 to LAN8: 100/1000 Mbps)
1 per LAN bypass pair (LAN7 - LAN8)
Serial

2 per port (Tx, Rx)
User Programmable

3

Baudrate

50 bps to 115.2 kbps
Connector

DB9 male
ESD

Contact: 6 kV; Air: 8 kV (level 3)
Isolation

2 kV
Data Bits

5, 6, 7, 8
Stop Bits

1, 1.5, 2
Parity

None, Even, Odd, Space, Mark
Flow Control

RTS/CTS, XON/XOFF
Automatic Data Direction Control (ADDC) for RS-485
RTS Toggle (RS-232 only)

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Input Voltage

24 to 110 VDC
Power Connector

M12 A-coded male connector
Power Consumption

100 W (max.)

Housing

Aluminum
IP Rating

IP30
Dimensions (without ears)

250 x 96.7 x 180 mm (9.84 x 3.80 x 7.09 in)
Weight

Product Only: 3.86 kg (8.51 lb)
Product With Package: 5.10 kg (11.24 lb)
Installation

Wall mounting
Protection

PCB conformal coating
Available on request

Operating Temperature

-40 to 70°C (-40 to 158°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Safety

EN 62368-1
IEC 62368-1
UL 62368-1
Railway Fire Protection

EN 45545-2:2020
Railway

EN 50121-4
EN 50121-3-2
EN 50155:2017
Shock

IEC 60068-2-27, IEC 61373
Vibration

IEC 60068-2-64, IEC 61373

Green Product

RoHS, CRoHS, WEEE

Time

4L Models: 382,624 hrs
8L Models: 305,836 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

3 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Windows version) 238.9 MB	ソフトウェアパッケージ	4F26B8F232E2EFE7D788F717D32BF7339440DB0996C79F6FBC2563D7F6469D0B7C2B54B3C7D2FADE041ADA9FA61B83B593E17044E996761A52B6FAE4C59D8B9B SHA-512	v1.6.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年7月31日 2025年7月31日リリースノート
Software Package for MXview One Series (Linux version) 336.8 MB	ソフトウェアパッケージ	97347257D180769923C2E3344B00952F1C835DB43B77CCFBFB218450D6583AEAF4440CD49886C0CFA9F01ADC0F98BBF50DF22F0C8221AF1616169D758B3F0455 SHA-512	v1.6.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年7月31日 2025年7月31日リリースノート
Software Package for V3400 Series (Windows 10 Enterprise LTSC 21H2 example code) 68.1 MB	ソフトウェアパッケージ	11ED5CD0CCEABDEB9E3C05945A610A9637D814BD7E094FC4B16C0971441129E626F200FADBC4F4120519FA91888FF29394754320210D7625F30793338277D659 SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2025年7月7日 2025年7月7日リリースノート
Software Package for V3400 Series (Windows 11 Enterprise LTSC 24H2 example code) 68.1 MB	ソフトウェアパッケージ	1317C05467DD4875C3982DD05BD1CB5A1A01E17AE1DC3B15FD34309ABDC5F3A5923026FC2C8694D2913A25CFA865F9E5C44F16C1D755354947BEDA58CBA910C1 SHA-512	v1.0	Windows 11 IoT Enterprise LTSC 2024	2025年7月7日 2025年7月7日リリースノート
Driver for V3400 Series (Windows 10 Enterprise LTSC 21H2) 1.8 GB	ドライバー	04363758705971111B5D16E727B558F3599FFD2B4BB858C9B5FC0204B058410EBE67C127D1E133790F6394F4452CF18A65316019172617D333B79E6D0DD6970B SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2025年7月7日 2025年7月7日リリースノート
Driver for V3400 Series (Windows 11 Enterprise LTSC 24H2) 1.7 GB	ドライバー	B16AEA82AEF7CF2D38410B68437F01273E8DED4AF57F5C9F029768560CCDCCB340112B31C89A4F225886EE35EFB49169E5FE0F550F50BB357B890E06B4BFB64B SHA-512	v1.0	Windows 11 IoT Enterprise LTSC 2024	2025年7月7日 2025年7月7日リリースノート
Utility for V3400 Series (Windows 10 Enterprise LTSC 21H2) 16.2 MB	ユーティリティ	5FF5D950CFDD8D20CEE808AB2FDBB879312DBBCC41FEEC751EAF5874FD27775FE75D21667BA3383F9EA982F737D5FDA94982917EEAF7C6EB034DA1A4D68E59F6 SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2025年7月7日 2025年7月7日リリースノート
Utility for V3400 Series (Windows 11 Enterprise LTSC 24H2) 16.2 MB	ユーティリティ	BB0B5C42FDB4731A0E8A5F6F23F808E1ECE93EA5B6E9A1CFDF13B9B3AA0350859C2F8310D2D626C7AD6D7CCD66AC19EB5BB897C165D8F65A42FAA31343846418 SHA-512	v1.0	Windows 11 IoT Enterprise LTSC 2024	2025年7月7日 2025年7月7日リリースノート
Software Package for V3400 Series (Linux drivers and SDK) 3.0 MB	ソフトウェアパッケージ	EBA59E42E9FF28BF4CBF1A01C2F0B04C23CEA6DF7CF8A4A245CA8D065D64A4080F10CF1EA7E0B32F13A5DB9A832C2B9C60D9E5C920BE32490307984FE4E329EB SHA-512	v1.0	Debian 12.x Ubuntu 22.04	2025年7月7日 2025年7月7日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Declaration of Conformity (EU/UK) for V3400 Series 549.5 KB	宣言書	英語	v1.0	2025年8月7日 2025年8月7日
V3400 シリーズデータシート 6.8 MB	データシート	日本語	v1.0	2025年7月4日 2025年7月4日
Moxa Industrial Linux 3.x (Debian 11) for V3000 Series Computers Manual 3.2 MB	マニュアル	英語	v1.0	2025年7月4日 2025年7月4日
Manual for V3400 Series (hardware) 10.8 MB	マニュアル	英語	v1.0	2025年7月4日 2025年7月4日
QIG for V3400 Series 2.9 MB	QIG (クイックインストールガイド)	英語	v1.0	2025年7月4日 2025年7月4日
Manual for V3400 Series (Windows 10 Enterprise LTSC 21H2) 12.6 MB	マニュアル	英語	v1.0	2025年7月4日 2025年7月4日
Manual for V3400 Series (Windows 11 Enterprise LTSC 24H2) 12.7 MB	マニュアル	英語	v1.0	2025年7月4日 2025年7月4日

利用可能なモデル (4)

画像を表示

	比較 V3404-TL7-W-CT-T	比較 V3408-TL7-W-CT-T	比較 V3408-TL3-W-CT-T	比較 V3404-TL3-W-CT-T
CPU	Intel® Core™ i7-1185G7E	Intel® Core™ i7-1185G7E	Intel® Core™ i3-1115G4E	Intel® Core™ i3-1115G4E
Memory	16 GB	16 GB	16 GB	16 GB
OS Storage (M.2 M Key)	128 GB	128 GB	128 GB	128 GB
2.5" SSD Slots (2)	Optional	Optional	Optional	Optional
GbE Ports	4	8	8	4
5G (up to 2)	1 preinstalled, 1 optional	1 preinstalled, 1 optional	1 preinstalled, 1 optional	1 preinstalled, 1 optional
LTE/ Wi-Fi 5	Optional	Optional	Optional	Optional
Wi-Fi 6	Preinstalled	Preinstalled	Preinstalled	Preinstalled
Operating Temp.	-40 to 70°C	-40 to 70°C	-40 to 70°C	-40 to 70°C
