ioPAC 6500シリーズ（65M）バックプレーンモジュール

モジュール式プログラマブルIINコントローラ向けのバックプレーンモジュール

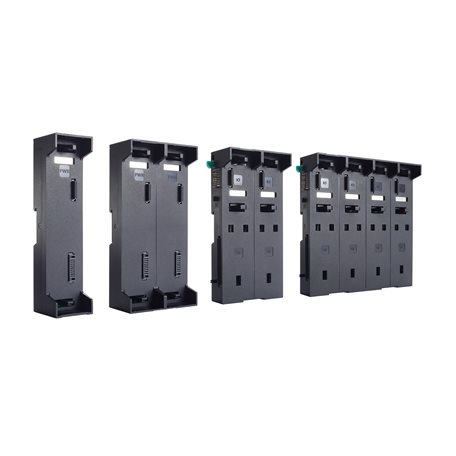

moxa-iopac-6500-series-65m-backplane-modules-image-(1).jpg | Moxa

機能と特長

  • SCADA、プラント情報システム、クラウド アプリケーション間のシームレスな通信を実現する複数のIT/OTプロトコルをサポート
  • ツール不要のハードウェアインストールとホットスワップ可能な設計により、操作効率が最大化されます
  • 最大限の導入柔軟性を実現する完全モジュール設計
  • ネットワーク冗長化のためのTurbo Ring、Turbo Chain、RSTP/STP
  • IINxpress IDEユーティリティは、IEC 61131-3プログラミング、構成、およびプロトコルサービスを組み合わせて、ワークフローを合理化し、プログラミングの労力を削減します
  • 重要なアプリケーションのための安全な基盤を確保するために、IEC 62443-4-2 SL2規格に従って開発されました

認証

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ioPAC 6500シリーズは、レイヤ2マネージドスイッチを内蔵した新世代のLinuxベースコントローラです。ioPAC 6500シリーズは、Arm CortexA53クアッドコアCPUを搭載し、堅牢なパフォーマンスを発揮します。

6Cコンピテンシー

ioPAC 6500シリーズは、プロジェクトに次の機能を提供します。

  • 制御：機器の精密制御

  • 通信：他のデバイスやシステムに接続するためのプロトコルサポート

  • コンピューティング：コンピューティングとデータ処理のためのアプリケーション

  • 接続性：ioPAC 6500シリーズがサポートする多様なメディアインターフェース

  • クラウド：クラウド接続とクラウドエッジコンピューティング

  • サイバーセキュリティ：デバイスとデータを保護するセキュリティ機能

完全モジュール設計

IoPAC 6500シリーズは、レゴのようなユニークな機械設計を特徴としており、設置の手間を最小限に抑えながら柔軟な導入を可能にします。このシリーズは、以下のコンポーネントに分けられます。バックプレーンモジュール、電源モジュール、通信モジュール、CPU モジュール、I/O モジュール、ターミナルブロックモジュール。

IEC 61131-3自動化プログラム

IoPAC 6500シリーズは、自動化設計の柔軟性と構文およびセマンティクスの一貫性を実現するIEC 61131-3自動化プログラミングを備えており、システム間の相互運用性を促進し、自動化プロジェクトの開発の複雑さを軽減します。次の5つの言語をご利用いただけます。LD、FBD、SFC、IL、STなど、自動化の専門家がニーズに最適なプログラミング言語を選択できるようになっています。

  • Power Consumption

    65M-BMIO02: 0.093 A @ 12 VDC
    65M-BMIO04: 0.117 A @ 12 VDC

  • Slots

    65M-BMPW01-CT-T: 1 (for power module)
    65M-BMPW02-CT-T: 2 (for power modules)
    65M-BMCM01-CT-T: 1 (for communication module)
    65M-BMCM02-CT-T: 2 (for communication modules)
    65M-BMCPU01-CT-T: 1 (for CPU module)
    65M-BMCPU02-CT-T: 2 (for CPU modules)
    65M-BMIO02-CT-T: 2 (for IO modules)
    65M-BMIO04-CT-T: 4 (for IO modules)

  • Housing

    Plastic

  • Dimensions

    65M-BMPW01-CT-T/BMCM01-CT-T/BMCPU01-CT-T:
    43 x 177 x 45.5 mm (1.69 x 6.97 x 1.79 in)
    65M-BMPW02-CT-T/BMCM02-CT-T/BMCPU02-CT-T/BMIO02-CT-T:
    86 x 177 x 45.5 mm (3.39 x 6.97 x 1.79 in)
    65M-BMIO04-CT-T:
    172 x 177 x 45.5 mm (6.77 x 6.97 x 1.79 in)

  • Weight

    65M-BMPW01-CT-T: 162 g (0.36 lb)
    65M-BMPW02-CT-T: 320 g (0.71 lb)
    65M-BMCM01-CT-T: 169 g (0.37 lb)
    65M-BMCM02-CT-T: 330 g (0.73 lb)
    65M-BMCPU01-CT-T: 170 g (0.37 lb)
    65M-BMCPU02-CT-T: 325 g (0.72 lb)
    65M-BMIO02-CT-T: 205 g (0.45 lb)
    65M-BMIO04-CT-T: 395 g (0.87 lb)

  • Installation

    DIN-rail mounting
    Rack mounting (with optional kit)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)
    Note: Proper airflow is required in an environment with
    temperature > 65°C

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: (DC) 1 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: (DC) 0.5 kV L-N, 1 kV L/N-PE; Signal: 1 kV; IO: 0.5 kV
    IEC 61000-4-6 CS: Power: 10 Vrms; Signal: 10 Vrms
    IEC 61000-4-8 PFMF: 30 A/m

  • Safety

    UL 61010-1
    UL 61010-2-201

  • Shock

    IEC 60068-2-27
    Half sine wave; acceleration: 15 g; time: 11 ms

  • Vibration

    IEC 60068-2-6
    DIN-rail mounted:
    7 mm peak-peak (p-p) (2 to 8.42 Hz), 1 g (8.42 to 150 Hz)
    Rack mounted (with optional kit):
    7 mm peak-peak (p-p) (2 to 8.42 Hz), 0.5 g (8.42 to 150 Hz)

  • Package Vibration Test

    ISTA 1A

  • Package Drop Test

    ISTA 1A

  • Time

    65M-BMPW01-CT-T: 1,130,092,735 hrs
    65M-BMPW02-CT-T: 1,382,748,219 hrs
    65M-BMCM01-CT-T: 1,856,744,727 hrs
    65M-BMCM02-CT-T: 1,856,744,727 hrs
    65M-BMCPU01-CT-T: 5,032,783,357 hrs
    65M-BMCPU02-CT-T: 3,554,206,267 hrs
    65M-BMIO02-CT-T: 6,140,939 hrs
    65M-BMIO04-CT-T: 6,124,471 hrs

  • Standards

    Telcordia Standard SR-332
